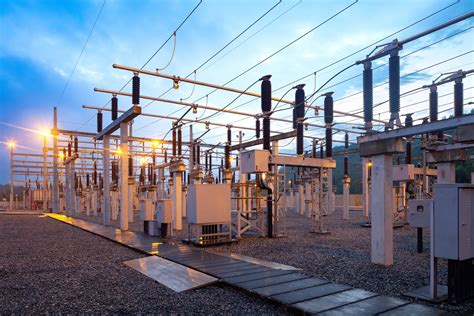

Vysokonapäťová (VN) prípojka predstavuje absolútne nevyhnutnú a kritickú súčasť každej elektrickej sústavy, najmä v kontexte trafostaníc. Jej úlohou je zabezpečiť bezpečné a efektívne napojenie na sieť vysokého napätia, ktoré následne umožňuje transformáciu a distribúciu elektrickej energie do odberných miest. Bez spoľahlivo fungujúcich VN prípojok by bolo nemysliteľné zásobovanie elektrickou energiou priemyselných podnikov, obytných zón, či iných dôležitých inštitúcií.
Pojem vysoké napätie označuje napäťové úrovne v rozsahu 1 kV až 52 kV. Rozvody VN tvoria prechod medzi prenášaním elektriny na veľké vzdialenosti a jej distribúciou do konkrétnych objektov. Prevádzku prenosovej sústavy zabezpečuje spoločnosť SEPS, a.s. Slovenská prenosová sieť je veľmi hustá a dobre prepojená s okolitými krajinami. Sieť vysokonapäťových vedení je tvorená stovkami kilometrov vzdušných aj podzemných trás, ktoré spájajú desiatky rozvodní a trafostaníc. Celý systém je navrhnutý tak, aby v prípade výpadku jednej vetvy mohla byť energia presmerovaná inou trasou - ide o tzv. redundantné zapojenie.
Typy a realizácia vysokonapäťových prípojok
Realizácia VN prípojok si vyžaduje špecifické technické znalosti a dodržiavanie prísnych bezpečnostných noriem. V závislosti od terénnych podmienok, požiadaviek na spoľahlivosť a estetických aspektov sa stretávame s dvoma základnými typmi prípojok: zemnými a vzdušnými.
Zemné vysokonapäťové prípojky:Tieto prípojky sú realizované prevažne pomocou špecializovaných vysokonapäťových káblov. Bežne sa používajú káble typu 22-NA2XS(F)2Y 1×240 alebo 22-AXEKVC(AR)E 1×240. Tieto káble sú navrhnuté tak, aby odolávali vysokým napätiam a zároveň poskytovali potrebnú mechanickú odolnosť. Pri inštalácii sú káble ukladané v trojuholníkovom vyviazaní, čo zabezpečuje ich optimálne uloženie a minimalizuje vzájomné elektromagnetické pôsobenie.
Existujú dve hlavné metódy uloženia zemných káblov:
- V ochranných chráničkách: Káble sú vložené do špeciálnych ochranných rúr, ako napríklad typ FXKVR 200. Tieto chráničky poskytujú dodatočnú mechanickú ochranu proti poškodeniu, ako aj izoláciu pred vlhkosťou a agresívnym prostredím.
- Priamo v pieskovom lôžku: V tomto prípade sú káble uložené priamo v pripravenom pieskovom lôžku. Piesok slúži ako dilatačný materiál a zároveň pomáha odvádzať teplo generované káblom počas prevádzky.
Bez ohľadu na spôsob uloženia sú trasy zemných káblov po celej dĺžke dôsledne označené výstražnými prvkami. Tieto prvky, ako sú červené PVC dosky alebo červené PVC náviny so symbolom blesku, slúžia ako jasné upozornenie na prítomnosť vysokonapäťového vedenia pod zemou, čím predchádzajú nebezpečným situáciám pri výkopových prácach alebo iných zásahoch do terénu.
Vzdušné vysokonapäťové prípojky:Vzdušné vedenia sú často preferovaným riešením v menej zastavaných oblastiach alebo tam, kde je realizácia zemných prípojok technicky náročná alebo nákladná. Pre tieto prípojky sa používajú špeciálne určené a schválené vodiče pre vzdušné distribučné linky vysokého napätia. Typicky ide o vodiče ako 35 AlFe 6 až 120 AlFe 6. Tieto vodiče sú vyrobené z hliníka a ocele, čo im dodáva potrebnú pevnosť a vodivosť.
Ďalšou možnosťou sú vodiče typu DISTRI 3×50+50 alebo izolované PAS vodiče 50 - 120. Tieto typy sú obzvlášť vhodné pre jednoúčelové trafostanice alebo v situáciách, kde je potrebná zvýšená bezpečnosť a odolnosť voči poveternostným vplyvom.
Vodiče vzdušných prípojok sú bezpečne upevnené pomocou špeciálnych konzol a izolátorov, ktoré sú inštalované na betónových stĺpoch. Tieto komponenty zabezpečujú nielen pevné uchytenie vodičov, ale aj ich elektrickú izoláciu od konštrukcie stĺpa a okolitého prostredia.
Certifikácie a skúsenosti
Naša spoločnosť disponuje rozsiahlymi skúsenosťami s realizáciou VN prípojok, čo potvrdzujú referencie s viac ako 50 000 metrami položených VN káblov. Tieto realizácie prebehli v rôznych a často náročných terénnych podmienkach - od rovinatých oblastí, ako je príklad Bratislava - Podunajské Biskupice, až po vysokohorské prostredie, napríklad na Chopku - Jasná vo výške 1850 m n. m.
Naše odborné znalosti sú podložené aj certifikátmi na montáž VN káblových súborov od renomovaných výrobcov, akými sú RAYCHEM a CELLPACK. Tieto certifikáty zaručujú, že naši technici sú plne kvalifikovaní a vyškolení na prácu s najmodernejšími technológiami a materiálmi v oblasti vysokého napätia.
Zmršťovacie zakončenie Ensto za studena - Inštalácia
Elektroinštalačné práce nízkeho a vysokého napätia
Poskytujeme komplexné elektroinštalačné práce, ktoré pokrývajú ako nízke (NN), tak aj vysoké napätie (VN). Naše dlhoročné skúsenosti zahŕňajú elektroinštaláciu obytných domov aj rozsiahlych priemyselných objektov. Sme profesionálni elektrikári, na ktorých sa dá spoľahnúť, čo potvrdzujú stovky spokojných zákazníkov.
Elektroinštalácie nízkeho napätia (NN):Pre plnohodnotné využitie akéhokoľvek objektu je nevyhnutné jeho napojenie na verejnú energetickú sieť prostredníctvom NN prípojky. Táto prípojka umožňuje čerpanie elektrickej energie z verejného zdroja. V prípade rodinného domu začína NN prípojka odbočením od zariadenia verejného rozvodu a končí prípojkovou skriňou. Realizácia NN prípojky si vyžaduje úvodný odborný projekt, dodržanie kritérií stanovených príslušnými normami a záverečnú revíziu prevedenú revíznym technikom. Keďže ide o čerpanie energie z verejného zdroja, elektrická prípojka musí byť verejne prístupná.
Elektroinštalácie vysokého napätia (VN):Oblasť vysokého napätia, definovaná napätím nad 1000V, zahŕňa široké spektrum zariadení, ako sú transformačné stanice (murované, stĺpové, kioskové) a transformátory VN/NN. Naša spoločnosť zabezpečuje dodávky, montáže a opravy pre VN rozvodne, VN prípojky a VN rozvody. Vykonávame tiež servis a údržbu VN elektrozariadení, vrátane odbornej prehliadky a odbornej skúšky (revízie).
Servis, údržba a revízie VN zariadení
Odborná prehliadka a odborná skúška (revízia) VN prípojok, trafostaníc a VN vedení patria medzi naše bežné a rutinné činnosti. Naši pracovníci majú dlhoročné skúsenosti práve s týmito typmi zariadení. Medzi naše štandardné činnosti patria:
- Revízia prípojky vysokého napätia.
- Revízia trafostanice 22kV.
- Revízia vedenia vysokého napätia.
Vykonávame tiež komplexnú údržbu trafostanice, meranie transformátora a meranie prípojok vysokého napätia. Problém nám nerobia ani stožiarové a kioskové trafostanice.
Údržba trafostanice je kľúčová pre spoľahlivé fungovanie podniku, keďže táto stanica dodáva energiu do všetkých priestorov. Trafostanica mení štandardné napätie 22kV na 400V a jej súčasťou je VN rozvodňa, transformátor a ochrana siete.
Význam revízie a údržby VN zariadení:Revízia a údržba zariadení s vysokým napätím (VN) sú nevyhnutné z dôvodu zabezpečenia bezpečnosti, spoľahlivosti a efektívneho fungovania elektrickej siete.
- Bezpečnosť: Bezpečnosť je absolútnou prioritou pri práci s VN zariadeniami. Revízia a údržba umožňujú odhaľovanie a odstraňovanie potenciálnych bezpečnostných hrozieb, ako sú poruchové stavy, nedostatočná izolácia, nesprávne uzemnenie a iné riziká. Tým sa minimalizuje riziko úrazov elektrickým prúdom, výbuchov alebo požiarov.
- Spoľahlivosť: Pravidelná kontrola a testovanie zariadení zaručujú ich spoľahlivú prevádzku a umožňujú včasné odhaľovanie a opravovanie možných porúch, čím sa minimalizuje riziko výpadkov elektrickej energie. To je obzvlášť dôležité pre prevádzku kľúčových zariadení a infraštruktúry, ako sú nemocnice, priemyselné závody alebo verejné siete.
- Predĺženie životnosti zariadení: Pravidelná údržba prispieva k dlhšej životnosti VN zariadení. Minimalizuje sa opotrebenie, korózia a vplyv prostredia. Správne nastavenie, čistenie a náhrada opotrebovaných častí zaisťujú optimálnu funkčnosť a predchádzajú predčasnému zlyhaniu.
- Efektívnosť: Revízia a údržba prispievajú k zvýšeniu energetickej efektívnosti. Kontrola a optimalizácia parametrov, ako sú napätie, prúd a strata energie, umožňujú úsporu energie a finančných prostriedkov. Minimalizuje sa tiež potreba nákladných opráv a výmenných častí.
- Dodržiavanie predpisov a noriem: Revízie sú nevyhnutné na splnenie predpisov a noriem v oblasti elektrickej bezpečnosti. Distribučné spoločnosti a Pravidlá SR majú presné smernice a pravidlá, ktoré vyžadujú pravidelnú revíziu a údržbu VN zariadení.
Pod revíziu vysokého napätia spadajú všetky elektrické zariadenia a systémy, ktoré pracujú s napätím nad 1 kV.
Proces pripojenia a súvisiace poplatky
Proces pripojenia nového odberného miesta, či už ide o rodinný dom alebo priemyselný objekt, zahŕňa niekoľko krokov a súvisí s ním aj pripojovací poplatok. Pre priemerný rodinný dom, kde je najčastejšie použitý istič s prúdovou hodnotou 25A (trojfázový), bol pripojovací poplatok stanovený na približne 213,30 €.
Proces pripojenia zvyčajne zahŕňa nasledujúce kroky:
- Žiadosť o pripojenie k distribučnej sieti.
- Vypracovanie návrhu zmluvy o pripojení distribučnou spoločnosťou.
- Podpis zmluvy o pripojení.
- Do dvoch rokov od podpisu zmluvy je potrebné doručiť distribučnej spoločnosti (napr. Západoslovenskej distribučnej) potrebné doklady, ako sú: projekt elektrickej prípojky, revízna správa a zákres skutočného vyhotovenia.
- Distribučná spoločnosť sa do 30 kalendárnych dní vyjadrí k zaslaným dokumentom.
- V prípade pozitívneho stanoviska distribučná spoločnosť do 3 pracovných dní vydá potvrdenie o splnení technických podmienok pripojenia.
- Do 60 kalendárnych dní od splnenia technických podmienok je potrebné uzatvoriť zmluvu o dodávke energie s vybraným dodávateľom energie.
Elektrická energia a infraštruktúra Slovenska
Elektrická energia je neoddeliteľnou súčasťou každodenného života a fungovania spoločnosti. Aby sa však dostala z elektrární až do domácností, fabrík či obchodov, musí prejsť rozsiahlym systémom vedení a staníc - tzv. elektrickou prenosovou a distribučnou sústavou. Rozvody vysokého napätia predstavujú neviditeľnú, no kľúčovú infraštruktúru Slovenska. Vďaka nim prúdi energia z jadrových, vodných a obnoviteľných zdrojov do každého kúta krajiny.
Slovensko je strategicky prepojené so sieťami susedných krajín - Česka, Maďarska, Poľska, Rakúska a Ukrajiny. Medzinárodné prepojenia 400 kV umožňujú stabilizáciu európskej elektrickej sústavy a výmenu energie podľa potreby.
Vzhľadom na klimatické zmeny sa zvyšuje dôraz na odolnosť vedení voči vetru, námraze a búrkam. Slovensko v posledných rokoch realizuje rozsiahlu modernizáciu elektrickej infraštruktúry. Rozvody vysokého napätia budú aj v nasledujúcich desaťročiach kľúčovým prvkom energetickej stability Slovenska. Budúcnosť patrí digitalizácii, automatickému riadeniu a udržateľným riešeniam. Investície do modernizácie, automatizácie a bezpečnosti týchto sietí sú preto investíciou do budúcnosti - do stabilnej, zelenej a efektívnej energetiky Slovenska, ktorá bude pripravená čeliť výzvam 21. storočia.
