Elektrické vykurovanie predstavuje jedno z najjednoduchších a najdostupnejších riešení pre zabezpečenie komfortu vo vašom príbytku, či už ide o byt alebo rodinný dom. V prípade potreby nového elektrického vykurovacieho systému je závesný elektrokotol Protherm RAY 9KE vynikajúcou voľbou, ktorá kombinuje efektivitu, moderné technológie a nenáročnú prevádzku. Tento článok sa zameria na podrobné predstavenie elektrokotla Protherm RAY 9KE, jeho technické parametre, možnosti pripojenia externého zásobníka na teplú vodu a jeho začlenenie do širšieho produktového portfólia spoločnosti Protherm, ktorá je súčasťou renomovaného koncernu Vaillant Group.
Revolúcia vo Vykurovaní: Elektrokotol Protherm RAY 9KE

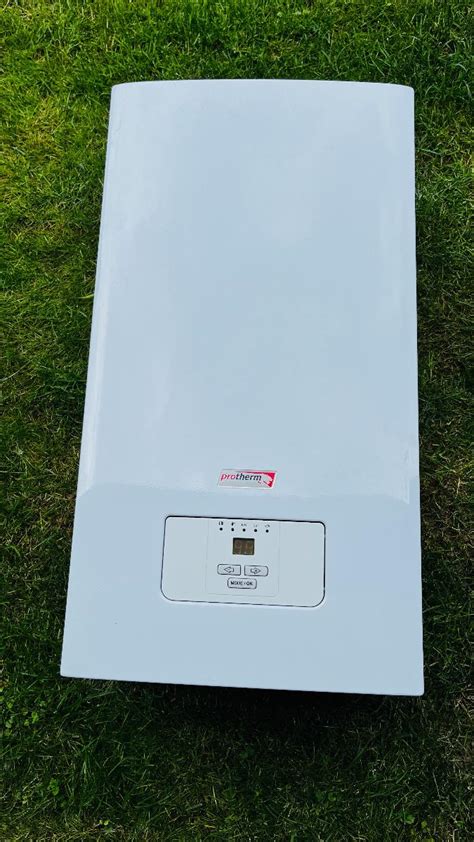

Závesný elektrokotol Protherm RAY 9KE je navrhnutý ako spoľahlivé a efektívne riešenie pre elektrické vykurovanie domácností. Jeho kompaktné rozmery (410/740/310 mm š/v/h) umožňujú jednoduchú inštaláciu aj v menších priestoroch, bez potreby zložitých úprav či odvodu spalín. Kotol je z výroby kompletne vybavený všetkými prevádzkovými a bezpečnostnými prvkami, čo zjednodušuje jeho uvedenie do prevádzky.
Jednou z kľúčových vlastností kotla RAY 9KE je postupné spínanie výkonu. Toto sa netýka len zapínania vykurovacích špirál, ale aj ich vypínania, čo prispieva k plynulejšej a stabilnejšej prevádzke. Kotol tiež ponúka možnosť obmedzenia maximálneho výkonu, čo môže byť užitočné pre optimalizáciu spotreby elektrickej energie a prispôsobenie sa možnostiam elektrickej siete. Všetky bezpečnostné prvky sú samozrejmosťou, rovnako ako nastaviteľná maximálna teplota vykurovacej vody a zobrazenie aktuálnej teploty a tlaku vykurovacej vody priamo na kotle.
Inteligentné Funkcie pre Maximálne Pohodlie a Úsporu
Protherm RAY 9KE integruje niekoľko pokročilých funkcií, ktoré zvyšujú jeho komfort a efektivitu. Zabudovaná ekvitermická regulácia umožňuje riadenie vykurovacej teploty v závislosti od vonkajšej teploty, čo znamená, že kotol automaticky prispôsobuje svoj výkon aktuálnym klimatickým podmienkam a šetrí tak energiu. V prípade akýchkoľvek problémov kotol disponuje funkciou chybovej diagnostiky, ktorá uľahčuje identifikáciu a riešenie prípadných porúch.
Ďalšou dôležitou súčasťou výbavy je zabudované obežné čerpadlo a expanzná nádoba. Dvojrýchlostné čerpadlo s automatickým prepínaním rýchlosti zabezpečuje optimálnu cirkuláciu vykurovacej vody v systéme. Protimrazová ochrana kotla, prípadne externého zásobníka, chráni systém pred poškodením v chladnejších mesiacoch. Kotol je tiež pripravený na pripojenie podlahového kúrenia, pričom obsahuje kontakt pre havarijný termostat podlahového kúrenia. Pre ešte väčšiu flexibilitu a úsporu energie je možné využiť funkciu automatického odopínania výkonových stupňov v závislosti na zaťažení domácej elektrickej siete pri použití externého odopínacieho zariadenia, ako aj systém spínania HDO (Hromadného Diaľkového Odpočtu).
Technické Parametre Elektrokotla RAY 9KE
- Typ: Elektrokotly
- Prevedenie: Závesné kotly
- Výkon: min 1.0 kW - max 9.0 kW
- Odvod spalín: Bez odvodu spalín
- Rozmery (š x v x h): 410/740/310 mm
- Napätie: 230/50 V/Hz (možnosť pripojenia aj na 400V v závislosti od konfigurácie)
- Príkon: 9 kW
- Krytie: IP 40
- Elektrický prúd max.: 3 x 14 A
- Účinnosť: 99.5 %
- Expanzná nádoba: 7 litrov
- Pripojenie vykurovacej vody: G 3/4"
- Vypúšťací otvor: G 1/2"
- Hmotnosť (bez vody): 34 kg
Protherm ray 12K-inštalacia termostatu

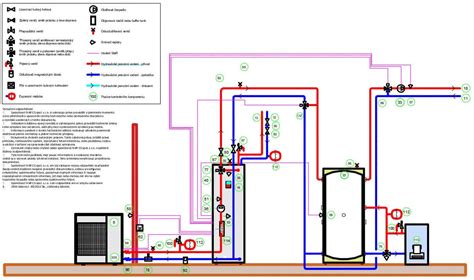

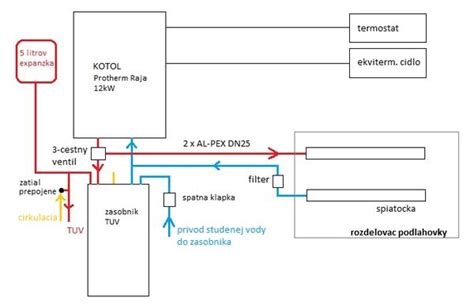

Rozšírenie Možností: Pripojenie Externého Zásobníka TUV
Závesný elektrokotol Protherm RAY 9KE nie je len o vykurovaní, ale vďaka možnosti pripojenia externého zásobníka teplej úžitkovej vody (TUV) dokáže zabezpečiť aj kompletné domáce pohodlie. V rámci zvýhodnených zostáv je k dispozícii stacionárny zásobník teplej vody FE120BM s objemom 117 litrov. Táto kombinácia je ideálnym riešením pre domácnosti s nižšími nárokmi na teplú vodu, ale zároveň zaisťuje štandardné potreby teplej vody pre celú rodinu.
Zásobník FE120BM je nepriamo ohrievaný pomocou špirálového rúrkového výmenníka. Jeho oceľová nádoba je chránená kvalitným smaltom a protikoróznou ochranou pomocou magnéziovej anódy, čo zaručuje dlhú životnosť. Zásobník je navrhnutý pre stacionárnu verziu a je vhodný do zostáv pod závesné kotly. Disponuje jednoduchým pripojením recirkulačného okruhu a vypúšťacím ventilom pre ľahké vypustenie vody. Nová konštrukcia rozptylovača vstupu studenej vody zaisťuje zlepšené rozvrstvenie vody na dne zásobníka. Minimálne tepelné straty sú zabezpečené novým typom izolácie z PUR tuhej peny, vďaka čomu zásobník spĺňa energetickú triedu "B".
Technické Parametre Zásobníka FE 120 BM
- Objem úžitkovej vody: 117 litrov
- Max. prevádzkový tlak: 10 bar
- Max. teplota vody: 85 °C
- Max. teplota vstupu vykurovacej vody: 110 °C
- Pripojenie VV (vykurovacej vody): G 1"
- Pripojenie úžitkovej vody: G 3/4"
- Pripojenie recirkulácie: G 3/4"
- Vypúšťací ventil a zátka: G 1"
- Tepelný výkon (výmenníka): 21.4 kW
- Hodinový prietok: 527 l
- Množstvo za 10 min.: 163 l
- Straty energie v pohotovostnom režime: 1 kWh/deň
- Výhrevná plocha výmenníka tepla: 0.7 m²
- Obsah vykurovacej vody vo výmenníku: 4.8 l
Komunikácia a Regulácia: Thermolink P
Súčasťou zvýhodnenej zostavy je aj externý regulátor Thermolink P, ktorý komunikuje s kotlom pomocou eBUS komunikačného rozhrania. Tento regulátor nepretržite komunikuje s kotlom a riadi celú zostavu, čím zabezpečuje optimálne vykurovanie a ohrev vody podľa individuálnych požiadaviek užívateľa. Prostredníctvom integrovaného eBUS rozhrania umožňuje kotol Ray komunikovať aj s inými systémami riadenia vykurovania, ako sú priestorové alebo internetové regulátory Protherm či Vaillant, a začleniť sa tak do rozsiahlejších vykurovacích systémov.
Protherm: Tradícia a Inovácia v Kúrenárskej Technike
Spoločnosť Protherm Production, patriaca do koncernu Vaillant Group, má dlhoročnú tradíciu vo výrobe vykurovacej techniky. S históriou siahajúcou do roku 1991, spoločnosť prešla vývojom od predajcu k jednému z najvýznamnejších výrobcov kotlov a zariadení na ohrev teplej vody v Európe. Výrobný závod v Skalici, ktorý je súčasťou Vaillant Group s vyše 140-ročnou históriou a viac ako 2 000 patentmi, produkuje široký sortiment produktov pre krajiny Európy, Ázie a Afriky.
V Protherm Production sa kladie dôraz na moderné výrobné postupy a neustále inovácie. Využívajú sa najmodernejšie elektronické pracovné postupy s vizuálnou podporou na LCD obrazovkách, ktoré zjednodušujú montáž a minimalizujú riziko chýb. Súčasťou spoločnosti je aj jedno z najmodernejších vývojových centier v Európe, ktoré sa zameriava na vývoj nových, účinnejších produktov, optimalizáciu dizajnu a implementáciu nových technológií. Vývojové centrum sa aktívne podieľa na vývoji hydraulických modulov, plynových a elektrických kotlov, a má tiež oddelenia zamerané na udržateľné inžinierstvo, projektový manažment a intelektuálne vlastníctvo.
Výber Správneho Výkonu a Konzultácia s Odborníkom
Pri výbere vhodného vykurovacieho systému je dôležité zohľadniť veľkosť a tepelné vlastnosti objektu. Pre zateplené domy s rozlohou 80m²-150m² sa odporúčajú kotly s výkonom 6kW - 9kW - 12kW - 14kW - 18kW. Pre väčšie domy s rozlohou 150m²-180m² sú vhodnejšie kotly s výkonom 21kW - 24kW - 28kW. V prípade pochybností alebo pre optimálnu voľbu vykurovania je vždy najlepšie konzultovať výber s vaším montážnym a servisným technikom, ktorý je súčasťou siete partnerov Protherm. Tí vám pomôžu zvoliť najefektívnejšie riešenie s ohľadom na vaše individuálne potreby a podmienky.
Energetická Trieda a Efektivita
Elektrické kotly Protherm RAY patria medzi energeticky efektívne zariadenia. Elektrokotol Protherm RAY 9KE sa vyznačuje účinnosťou až 99.5 %. V kombinácii so zásobníkom FE120BM dosahuje energetickú triedu "B" pre ohrev vody, čo znamená nízke tepelné straty a efektívne využitie energie. Hoci elektrické vykurovanie môže byť v niektorých prípadoch spojené s vyššími prevádzkovými nákladmi v porovnaní s inými zdrojmi energie, moderné technológie a inteligentná regulácia v kotloch Protherm RAY minimalizujú spotrebu a zabezpečujú komfortné a úsporné vykurovanie.
Zostavy Protherm RAY: Flexibilné Riešenia pre Každú Potrebu
Spoločnosť Protherm ponúka rôzne typy zostáv, ktoré kombinujú elektrokotol Ray s externým zásobníkom FE120BM a regulátorom Thermolink P. Tieto zostavy sú dostupné v rôznych výkonových variantoch:
- Zostava Ray 6 K + FE 120 BM + Thermolink P
- Zostava Ray 9 K + FE 120 BM + Thermolink P
- Zostava Ray 12 K + FE 120 BM + Thermolink P
- Zostava Ray 14 K + FE 120 BM + Thermolink P
- Zostava Ray 18 K + FE 120 BM + Thermolink P
- Zostava Ray 21 K + FE 120 BM + Thermolink P
- Zostava Ray 24 K + FE 120 BM + Thermolink P
- Zostava Ray 28 K + FE 120 BM + Thermolink P
Tieto zostavy poskytujú komplexné riešenie pre vykurovanie a ohrev teplej vody, pričom umožňujú nastavenie požadovanej teploty priamo na displeji kotla alebo pomocou externého regulátora.
Pre maximálnu úsporu nákladov a optimálnu prevádzku vášho vykurovacieho systému je vždy odporúčané konzultovať výber vhodného zariadenia s odborníkom.
