Bezpečnosť a spoľahlivosť elektrických prípojok sú základnými predpokladmi pre bezproblémové fungovanie každej domácnosti či prevádzky. V tomto kontexte zohráva kľúčovú úlohu prípojková skriňa (SPP), ktorá slúži ako ochranný prvok na rozhraní medzi verejným rozvodným systémom a odberateľom. V tomto článku sa podrobne pozrieme na funkciu, konštrukciu, technické parametre a bezpečnostné aspekty prípojkových skríň, pričom sa zameriame na profesionálny štandard prezentovaný produktom HASMA SPP.
Čo je prípojková skriňa a aká je jej funkcia?
Prípojková skriňa, známa aj ako istiaca prípojková skriňa (SPP), nie je skrinka na elektromer. Jej primárnou funkciou je slúžiť ako bod, kde sa verejný elektrický rozvod, zvyčajne vo forme vzdušného vedenia na stĺpe, vetví smerom k odberateľovi (domu, firme). V tejto skrini sú umiestnené hlavné poistky alebo iné istiace prvky, ktoré chránia celú prípojku pred preťažením alebo skratom. Týmto spôsobom zabezpečuje ochranu ako samotného odberného miesta, tak aj časti verejnej distribučnej siete.
Podľa normy STN 33 3320, ktorá definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok, začína elektrická prípojka odbočením od zariadenia verejného rozvodu elektrickej energie smerom k odberateľovi. Elektrickú prípojku zriaďujú na svoje náklady rozvodné závody, a to až po istiaci prvok, ktorým je práve prípojková skriňa. Od tejto skrine na podpernom bode až po pripojenie do budovy si už elektrický prívod musí zhotoviť na svoje náklady odberateľ.
Kľúčové vlastnosti a výhody produktu HASMA SPP (IP2X)
Produkt HASMA SPP (IP2X) predstavuje špičkové riešenie pre istenie elektrických prípojok, ktoré spĺňa najnáročnejšie požiadavky distribučných spoločností a zároveň kládne dôraz na bezpečnosť používateľov. Jeho kľúčové vlastnosti zahŕňajú:
Bezpečnosť na prvom mieste: Ochrana IP2X pri otvorených dverách

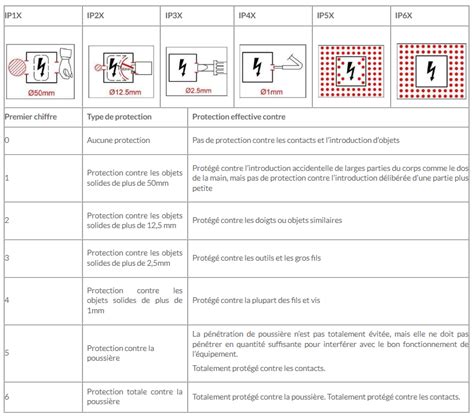

Jednou z najvýznamnejších predností tejto prípojkovej skrine je jej zvýšená bezpečnosť, garantovaná stupňom krytia IP2X aj po otvorení dverí. Táto vlastnosť je mimoriadne dôležitá, najmä pri prácach vo výškach na stĺpoch. Vnútorná konštrukcia je navrhnutá tak, aby ani vtedy, keď sú dvere otvorené, nebolo možné sa náhodne dotknúť živých častí pod napätím. Táto ochrana pred nebezpečným dotykom prstom je nevyhnutná pre minimalizáciu rizika úrazu elektrickým prúdom pri servisných prácach alebo pri výmene poistiek.
Energetický zámok: Kontrolovaný prístup pre distribučné spoločnosti
Skrinka je vybavená špeciálnym "energetickým zámkom", ktorý je navrhnutý pre kľúče distribučných spoločností. Tento uzamykací mechanizmus zabezpečuje, že k isteniu prípojky majú prístup výhradne oprávnení pracovníci distribučnej spoločnosti. V prípade poruchy, údržby alebo iných potrebných zásahov môžu títo pracovníci bezpečne odpojiť prípojku priamo na stĺpe. Tento systém je nevyhnutný pre správne fungovanie a bezpečnosť celej elektrickej siete.
Odolný a trvanlivý materiál: Tvrdený polyester (SMC)
Konštrukcia prípojkovej skrine je vyrobená z tvrdeného polyesteru (SMC) vystuženého skleným vláknom. Tento moderný kompozitný materiál poskytuje vynikajúcu odolnosť voči UV žiareniu, poveternostným vplyvom, mrazu aj teplu. Materiál nekoroduje a nevyžaduje žiadnu dodatočnú údržbu ani natieranie, čo zaručuje dlhú životnosť a bezproblémové používanie v exteriéri.
Montáž na stĺp: Praktické a bezpečné upevnenie
Zadná stena skrinky je špeciálne prispôsobená pre jednoduché a bezpečné uchytenie na betónový stĺp. Najčastejšie sa na tento účel používa nerezová viazacia páska, napríklad systém Bandimex, pomocou ktorej sa skriňa pevne stiahne okolo stĺpa. Táto metóda montáže je robustná a spoľahlivá, zabezpečuje, že skrinka bude pevne držať aj v náročných podmienkach.
Upevnenie predmetov na zateplených budovách. Ako na to?
Použitie v praxi: Kde sa stretávame s prípojkovými skriňami?
Prípojkové skrine nachádzajú svoje uplatnenie predovšetkým v dvoch kľúčových oblastiach:
Istenie prípojky od vonkajšieho vedenia
Hlavnou úlohou SPP je slúžiť ako poistková skriňa na prechode z vonkajšieho elektrického vedenia (ktoré je zvyčajne umiestnené na stĺpe) do zeme alebo ako závesný kábel smerujúci k odberateľovi. Týmto spôsobom zabezpečuje bezpečné a kontrolované pripojenie objektu k distribučnej sieti.
Distribučná sieť na podperných bodoch NN
Tieto skrine sa bežne používajú aj na betónových podperných bodoch nízkonapäťovej (NN) siete. Tu slúžia na rozvetvenie hlavného vedenia a pripojenie jednotlivých odberateľov, pričom zabezpečujú ich individuálne istenie.
Technické parametre HASMA SPP (IP2X)
Aby sme získali komplexný obraz o tomto produkte, je dôležité poznať jeho technické špecifikácie:
- Typové označenie: HASMA SPP (IP2X)
- Menovité napätie: 230 / 400 V
- Umiestnenie: Na stĺp (exteriér)
- Stupeň krytia (zatvorené): IP44 (ochrana pred vniknutím pevných cudzích telies väčších ako 1 mm a pred striekajúcou vodou)
- Stupeň krytia (otvorené): IP2X (ochrana pred dotykom prstom)
- Materiál: Tvrdený polyester (SMC)
- Zámok: Energetický (rozvodný)
Časté otázky (FAQ) týkajúce sa prípojkových skríň
Aby sme zodpovedali najčastejšie otázky a rozptýlili prípadné nejasnosti, pripravili sme sekciu FAQ:
Použitie a Funkcia
Aký je rozdiel medzi touto skrinkou (SPP) a elektromerovým rozvádzačom (RE)?Je dôležité rozlišovať medzi týmito dvoma typmi skríň. Prípojková skriňa (SPP) slúži na istenie prípojky a umiestňuje sa na stĺp verejného rozvodu. Je to bod, kde sa verejný rozvod vetví k vášmu domu a obsahuje hlavné poistky. Elektromerový rozvádzač (RE) je určený na meranie spotreby elektrickej energie a zvyčajne sa nachádza na hranici pozemku alebo na fasáde budovy.
Čo znamená "energetický zámok"?Energetický zámok je špeciálny typ uzamykacieho mechanizmu, ku ktorému majú prístup výhradne pracovníci distribučnej spoločnosti pomocou univerzálneho kľúča. Je to nevyhnutné bezpečnostné opatrenie, ktoré im umožňuje kontrolovaný prístup k istiacim prvkom prípojky pre účely údržby alebo riešenia porúch.
Bezpečnosť a Technické Detaily
Prečo je dôležité krytie IP2X po otvorení dverí?Krytie IP2X po otvorení dverí je kľúčovým bezpečnostným prvkom. Zabezpečuje, že ani pri otvorenej skrinke, napríklad počas práce technika na stĺpe vo výške, nemôže dôjsť k náhodnému dotyku živých častí. To výrazne znižuje riziko úrazu elektrickým prúdom.
Sú poistky súčasťou balenia?Nie, samotné tavné poistky nie sú súčasťou štandardného balenia prípojkovej skrine. Skrinka je vybavená poistkovými spodkami (držiakmi), do ktorých sa následne podľa konkrétneho projektu prípojky a požiadaviek distribučnej spoločnosti dokupujú a osadzujú vhodné poistky s konkrétnou ampérovou hodnotou.
Montáž
Ako sa skrinka upevňuje na stĺp?Upevnenie na stĺp je riešené pomocou špeciálnych úchytov alebo prelisov na zadnej strane skrinky. Najbežnejšou a najspoľahlivejšou metódou je použitie nerezovej viazacej pásky (napr. systému Bandimex), ktorou sa skriňa pevne stiahne okolo betónového stĺpa. Samotná páska zvyčajne nie je súčasťou dodávky.
Je materiál odolný voči počasiu?Áno, materiál skrinky - tvrdený polyester (SMC) vystužený skleným vláknom - je extrémne odolný voči všetkým bežným poveternostným vplyvom, vrátane mrazu, vysokej teploty a UV žiarenia. Tento materiál je prakticky bezúdržbový a zachováva si svoje vlastnosti po dlhé roky.
Legislatívne a normatívne požiadavky
Pri zriaďovaní elektrických prípojok je nevyhnutné dodržiavať príslušné normy a predpisy. Norma STN 33 3320 stanovuje podmienky pre pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny. Podľa tejto normy platia nasledovné dôležité aspekty týkajúce sa prípojkových skríň a celkovej koncepcie prípojky:
- Umiestnenie: Prípojková skriňa by mala byť umiestnená na verejne prístupnom mieste, spravidla na hranici odberateľovej nehnuteľnosti. V odôvodnených prípadoch, so súhlasom dodávateľa, je možné ju umiestniť aj na vonkajší obvodový múr budovy alebo na podperný bod vzdušného vedenia vo výške 2,5 až 3 metrov. Pri novostavbách je umiestnenie na verejne prístupnom mieste povinné. Spodný okraj skrine by mal byť minimálne 0,6 metra nad upraveným terénom.
- Voľný priestor: Pre bezpečnú obsluhu a práce musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra.
- Typy prípojok: V závislosti od spôsobu vedenia sa rozlišujú hlavná domová poistková skrinka (HDS alebo SP) pre vzdušné vedenia (holé vodiče, izolované vodiče, závesné káble) a hlavná domová káblová skriňa pre káblové vedenia.
- Istenie: Istenie v prípojkovej skrini sa vykonáva závitovými alebo nožovými poistkami a musí byť minimálne o jeden stupeň vyššie, ako je istenie pred elektromerom. Poistky pre jednotlivých odberateľov musia byť riadne označené.
- Uzemnenie: V mieste rozdelenia na sústavu TN-S musí byť na prípojnicu PE (svorku PE) zhotovený uzemňovací prívod na uzemňovač s hodnotou uzemnenia maximálne do 15 Ω. Pri káblových prípojkách, ak odbočujú zo vzdušného vedenia, musí byť kábel na stĺpe chránený proti mechanickému poškodeniu ochrannou rúrkou do výšky minimálne 2,5 metra.
- Materiály a prierezy: Minimálne prierezy vodičov pre elektrické vzdušné prípojky sú 16 mm² AlFe pre holé vodiče a 16 mm² Al pre závesné káble. Pri káblových prípojkách sú minimálne prierezy káblov 4 x 16 mm² Al pri odbočení v rozpojovacej alebo istiacej skrini káblového vedenia zo samostatného istiaceho prvku. Pri odbočení spojkou T je minimálny prierez 25 mm².
- Počet prípojok: Pre každý objekt sa má zriadiť len jedna elektrická prípojka. V účelných prípadoch môže jedna prípojková alebo rozpojovacia skriňa slúžiť na pripojenie viacerých objektov, pričom každý prívod musí byť samostatne pripojený a istený.
- Revízia: Po zhotovení technickej časti prípojky je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu).
Záver
Prípojková skriňa, ako napríklad HASMA SPP (IP2X), je neodmysliteľnou súčasťou každej bezpečnej elektrickej prípojky. Jej správna funkcia, robustná konštrukcia a dodržiavanie bezpečnostných noriem zaručujú spoľahlivé napájanie a ochranu pred elektrickým napätím. Investícia do kvalitnej prípojkovej skrine je investíciou do bezpečnosti vašej domácnosti či prevádzky.
