Uzemnenie, často označované aj ako "zem" alebo "GND", je fundamentálnym konceptom v oblasti elektroinštalácií, ktorý zohráva kľúčovú úlohu v bezpečnosti a správnom fungovaní elektrických systémov. Pre investorov, projektovo zameraných zákazníkov a pokročilých domácich majstrov, ktorí chcú hlbšie pochopiť princípy uzemnenia, pospájania a ochrany pred bleskom v rodinnom dome, je pochopenie tejto témy nevyhnutné. Nesprávne alebo nedostatočné uzemnenie totiž môže viesť k vážnym následkom, od nefunkčnej ochrany pred úrazom elektrickým prúdom až po poškodenie drahých zariadení pri prepätiach alebo úderoch blesku.
Základový uzemňovač: Neviditeľný základ bezpečnosti

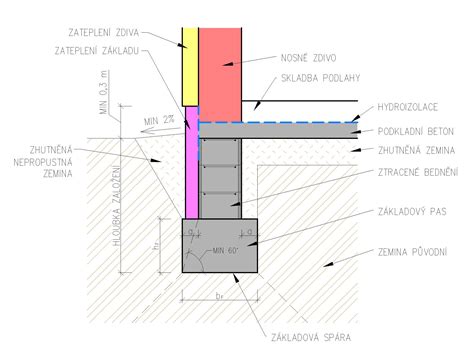

Základový uzemňovač tvorí "neviditeľný základ" bezpečnej elektroinštalácie. Jeho primárnou funkciou je odviesť poruchové prúdy, napríklad pri skrate alebo pri údere blesku, bezpečne do zeme. V súlade s normami STN 33 2000-5-54, ktoré upravujú uzemnenie a ochranné vodiče, musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť na celú životnosť stavby.
Pre obvodový základový uzemňovač sa najčastejšie používa uzemňovacia pásovina s rozmermi 30x4 mm z pozinkovanej ocele (Fe/Zn). Tento materiál poskytuje výhodnú veľkú styčnú plochu s betónom a zeminou, čo prispieva k zníženiu rozptylového odporu uzemnenia a rovnomernejšiemu rozloženiu potenciálu po obvode stavby. Guľatina s priemerom Ø10 mm Fe/Zn, ktorá má približne 78,5 mm² prierez, sa v praxi osvedčila najmä na vývody zo základov. Spája v sebe dostatočný prierez s dobrou tvarovateľnosťou, čo uľahčuje jej napojenie na zvody bleskozvodu či prívody k hlavnému pospojeniu.
Príkladom môže byť bungalov so základovou doskou, kde projektant navrhne obvodový základový uzemňovač z pásoviny 30x4 mm Fe/Zn vedený po obvode dosky. V každom rohu sú pripojené vývody z guľatiny Ø10 mm Fe/Zn (pomocou svoriek SR 03 B) slúžiace ako vývody pre zvody bleskozvodu, ako aj samostatný vývod k hlavnému pospojeniu (HUS) v technickej miestnosti.
Životnosť základového uzemňovača je ovplyvnená prostredím, v ktorom sa nachádza. Samotná pásovina alebo guľatina Fe/Zn v betóne, pri správnom krytí, zvyčajne nevyžaduje dodatočný náter. Avšak, mechanické spoje a svorky v zemi alebo v zóne prechodu betón-zemina si vyžadujú zvýšenú pozornosť. Hliník, hoci bežný pre vedenia, je pre trvalé zemniče v betóne a zemine nevhodný. Priamy kontakt rôznych kovov môže spôsobiť vznik galvanických článkov, ktoré urýchľujú koróziu menej ušľachtilého kovu, a dlhodobá stabilita kontaktov nie je zaručená, čo vedie k rastu prechodových odporov a zhoršeniu ochrannej funkcie uzemnenia.
Koncepcia uzemnenia v rodinnom dome: TN-C-S a TT siete
Koncepcia uzemnenia rodinného domu je úzko spätá s typom napájacej sústavy, pričom najčastejšie sa stretávame so sústavami TN-C-S alebo TT.
V sústave TN-C-S prichádza do objektu spravidla vodič PEN, ktorý sa v určenom mieste (najčastejšie v elektromerovej skrini alebo hlavnom rozvádzači) rozdeľuje na ochranný vodič PE a nulový vodič N. V tejto sústave sa na ochranu pred úrazom elektrickým prúdom využíva kombinácia automatického odpojenia napájania (ističe, poistky) a prúdových chráničov (RCD).
V sústave TT má objekt vlastnú uzemňovaciu sústavu, ktorá je elektricky oddelená od uzemnenia distribútora. Ochrana pred úrazom elektrickým prúdom je v tomto prípade postavená primárne na prúdových chráničoch.
Tip: Typ napájacej sústavy (TN-C-S alebo TT), presné miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy detailne riešené v projektovej dokumentácii.
Navrhovanie uzemňovacieho systému rodinného domu by malo postupovať v nasledujúcich krokoch:
- Určiť typ napájacej sústavy.
- Navrhnúť základový uzemňovač.
- Definovať umiestnenie hlavného pospojovania (HUS) a navrhnúť hlavné pospájanie.
- Navrhnúť bleskozvod a prepäťové ochrany (SPD).
- Na základe výpočtu rizika sa určí trieda ochrany pred bleskom (LPS), počet zvodov a spôsob ich prepojenia na uzemnenie.
- Doplniť lokálne pospájanie a zabezpečiť prístup k skúšobným svorkám.
Hlavné a doplnkové pospájanie: Zabezpečenie rovnakého potenciálu

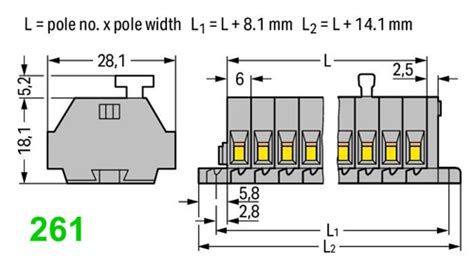

Hlavné pospájanie (HUS), známe aj ako hlavné ekvipotenciálne pospájanie, je kľúčovým prvkom, ktorý spája všetky dôležité vodivé časti domu na jedno spoločné miesto. Toto miesto, HUS, sa zvyčajne nachádza v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Príkladom typického hlavného pospájania je ekvipotenciálna svorkovnica označená ako HUS, do ktorej sú privedené všetky uzemňovacie vodiče. Prieres vodiča hlavného pospájania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v danej inštalácii, čo zaručuje dostatočnú kapacitu pre odvádzanie prípadných poruchových prúdov.
Doplnkové pospájanie sa rieši v priestoroch so zvýšeným rizikom, ako sú kúpeľne, okolia bazénov, kotolne, priestory s tepelným čerpadlom, fotovoltaickou elektrárňou (FVE) alebo inými strojovými zariadeniami. Doplnkové pospájanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom.
Tip: Doplnkové pospájanie je vhodné plánovať už počas hrubej stavby. Po obkladoch a dokončení kúpeľne či technickej miestnosti sa zemniace vodiče dodatočne dopĺňajú veľmi ťažko.
Bleskozvod a prepäťové ochrany (SPD): Dvojitá ochrana pred nebezpečenstvom
Ak sa na dome realizuje bleskozvod podľa súboru noriem STN EN 62305 pre ochranu pred bleskom, musí byť tento systém neoddeliteľnou súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje len podľa typu stavby, ale predovšetkým podľa komplexného výpočtu rizika podľa normy STN EN 62305-2.
Norma STN EN 62305-3 pre ochranu pred bleskom na stavbách, striktne vyžaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy. Napríklad pri LPS III je to orientačne 15 metrov a pri LPS IV 20 metrov. Pri bežnom rodinnom dome s pôdorysom okolo 10x12 metrov na štandardnom podloží často postačuje jeden uzavretý prstenec zemniča typu B.
Okrem samotného bleskozvodu je rovnako dôležitá aj vnútorná ochrana pred prepätím pomocou zvodičov prepätia (SPD - Surge Protective Device). Pri hlavných SPD typu 1/T1+T2 sa v rodinných domoch typicky používa vodič s prierezom minimálne 16 mm² Cu, s čo najkratšou možnou dĺžkou pripojenia k PE/HUS. Tento vodič musí byť dostatočne dimenzovaný na zvládnutie vysokých prúdov vznikajúcich pri prepätiach.

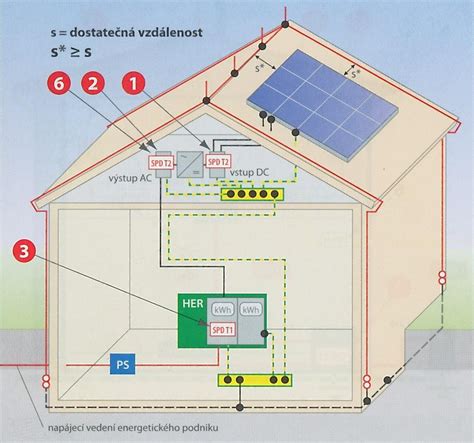

FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia. Nosná konštrukcia panelov FVE je buď v bezpečnej separačnej vzdialenosti od bleskozvodu, alebo je priamo zahrnutá do systému ochrany pred bleskom (LPS).
Riešenie problémov a časté chyby
Nedostatočné alebo chýbajúce uzemnenie môže viesť k rôznym problémom, ktoré sa často prejavia až po dokončení stavby, kedy je ich náprava drahšia a menej účinná:
- Chýbajúci alebo nedostatočný základový uzemňovač: Ak sa pri dokončení základov zistí, že základový uzemňovač nebol vyhotovený, projektant môže navrhnúť alternatívne riešenie, napríklad sústavu troch až štyroch zatĺkaných tyčí ZT 2 m, Ø25 mm, ktoré sú na povrchu prepojené pásovinou 30x4 mm Fe/Zn a privedené k HUS. Na spoje sa použijú vhodné svorky (napr. SJ 02 a SR 02). Toto riešenie je však menej efektívne a drahšie ako integrovaný základový uzemňovač.
- Slabé hlavné pospájanie (HUS): Problémom je "niekde" v rozvádzači umiestnená HUS bez jasného pripojenia všetkých kovových rozvodov (vodovodné, plynové, odpadové potrubia, kovové konštrukcie).
- Neprepojenie bleskozvodu a uzemňovacej sústavy: Samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku, čím sa znižuje účinnosť celého systému ochrany.
- Príliš dlhé alebo nevhodne vedené vodiče: Dlhšie a nevhodne vedené vodiče medzi SPD, HUS a uzemnením zhoršujú účinnosť prepäťovej ochrany.
- Nekvalitné spoje a korózia: Použitie nevhodných svoriek, neprofesionálne zvary alebo chýbajúca povrchová úprava spojov v zemi vedú k zvýšenému odporu a zhoršeniu funkcie.
- Neoznačené vývody uzemňovača a skúšobné svorky: Po dokončení stavby je ich nemožné bezpečne identifikovať, čo komplikuje neskoršie revízie a údržbu.
- Ostrovné uzemnenia: Samostatné uzemnenia pre FVE, osobitné pre dom a ďalšie pre tepelné čerpadlo bez koordinácie môžu viesť k nežiaducim potenciálovým rozdielom.
Tip: Už pri zakladaní stavby si urobte dôkladnú fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Táto dokumentácia vám pomôže pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.
Meranie odporu uzemnenia
Odpor uzemnenia sa meria špeciálnym prístrojom s pomocnými sondami (tzv. trojbodová metóda). Výsledná hodnota musí vyhovovať projektu a typu elektrickej sústavy (TN-C-S, TT). Pre správnu funkciu ochrany pred bleskom a prepätím je kľúčové, aby odpor uzemňovacieho systému bol čo najnižší.
Uzemnenie: Viac než len elektrická bezpečnosť
Uzemnenie má aj ďalšie, menej známe aspekty. V kontexte bioelektrických procesov sa hovorí o tzv. "uzemnení" ako o priamom kontakte ľudského tela so zemou. Predpokladá sa, že tento kontakt umožňuje telu absorbovať voľné elektróny zo zemského povrchu, čo môže pomôcť neutralizovať voľné radikály, znižovať zápal a zlepšovať celkové zdravie. Hoci tento holistický prístup k uzemneniu je stále predmetom výskumu a nie je priamo spojený s elektrickou bezpečnosťou v domácnosti, poukazuje na univerzálnosť konceptu uzemnenia v rôznych oblastiach.
V súvislosti s elektroinštaláciami je však nevyhnutné dodržiavať platné normy a predpisy, ako sú STN 33 2000-4-41 a STN 33 2000-5-54, ktoré definujú požiadavky na uzemnenie a pospájanie. Konkrétne riešenie vždy určuje projektant elektroinštalácie podľa platných noriem a špecifických podmienok danej stavby.
