Hysterézna slučka, často vizualizovaná ako hysterézna krivka, predstavuje fascinujúci grafický nástroj na pochopenie nejednoznačnosti závislosti jednej fyzikálnej veličiny od druhej. Konkrétne, táto uzavretá krivka zobrazuje, ako výstupná (budená) veličina F2 reaguje na periodické zmeny vstupnej (budiacej) veličiny F1 v sledovanom fyzikálnom jave. Nejednoznačnosť tejto závislosti nie je náhodná; je hlboko zakorenená v časovo nezávislých, nevratných procesoch, známych ako hysterézia, a tiež v časovo závislých relaxačných procesoch, ktoré prebiehajú v materiáli počas jeho cyklického namáhania.
Feromagnetická hysterézia: Klasický príklad

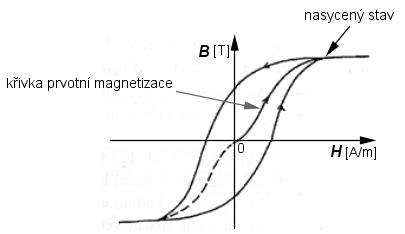

Najznámejším a najčastejšie študovaným príkladom hysteréznej slučky je tá, ktorá sa týka feromagnetických materiálov. Táto krivka graficky znázorňuje závislosť magnetickej indukcie B (alebo magnetizácie M) vo vnútri feromagnetika od intenzity vonkajšieho magnetického poľa H počas cyklického procesu magnetizovania.
Na začiatku, keď je materiál nemagnetický, sa nachádza v stave zodpovedajúcom bodu O. S postupným zvyšovaním intenzity magnetického poľa H sa materiál dostáva do stavu magnetického nasýtenia, ktorý je reprezentovaný bodom P. Zaujímavé je, čo sa stane, keď sa intenzita magnetického poľa H zníži až na nulu a potom sa jej smer obráti a začne narastať v opačnom smere. V tomto momente magnetická indukcia B neklesne na nulu okamžite. Namiesto toho najprv dosiahne nulovú hodnotu, potom zmení svoj smer a začne narastať smerom k opačnému maximu. Ak sa potom intenzita magnetického poľa H opäť začne zvyšovať v pôvodnom smere, výsledkom je uzavretá krivka, ktorá definuje hysteréznú slučku.
Energetické straty a kľúčové parametre
Plocha ohraničená touto hysteréznou slučkou nie je len abstraktným geometrickým útvarom. Je priamo úmerná strate energie, ktorá sa vynaloží počas jedného celého cyklu magnetizovania. Tieto straty, známe ako hysterézne straty, sú dôležitým faktorom pri výbere materiálov pre rôzne aplikácie.
Počas cyklu magnetizovania sa objavujú dva kľúčové parametre:
- Remanentná magnetická indukcia (remanentná indukcia): Keď intenzita vonkajšieho magnetického poľa H klesne na nulu, magnetická indukcia B v materiáli nezvykne byť nulová. Táto nenulová hodnota (vzdialenosť OQ v grafe) predstavuje magnetickú indukciu, ktorá zostáva v materiáli aj po vypnutí vonkajšieho magnetického poľa. Je to vlastne "zvyšková" magnetizácia.
- Koercitivita: Aby sa remanentná magnetická indukcia zredukovala na nulu, je potrebné aplikovať magnetické pole opačného smeru. Intenzita tohto magnetického poľa, ktorá je potrebná na úplné demagnetizovanie materiálu (vzdialenosť OR v grafe), sa nazýva koercitivita. Vyššia hodnota koercitivity znamená, že magnetický stav feromagnetika je stabilnejší aj po odstránení vonkajšieho magnetického poľa.
Hysterézia v iných materiáloch a javoch
Princíp hysteréznej slučky nie je obmedzený len na feromagnetiká. Podobné správanie vykazujú aj iné materiály a fyzikálne javy.
- Feroelektrická hysterézia: Feroelektrické materiály tiež vykazujú hysteréziu, ktorá sa zobrazuje podobnou slučkou. Tu však na súradnicových osiach nájdeme veľkosť elektrickej polarizácie P (alebo elektrickej indukcie D) v závislosti od veľkosti intenzity elektrického poľa E pôsobiaceho na feroelektrikum. Táto hysterézia je rovnako spojená s časovo nezávislými (hysteréznymi) procesmi a relaxačnými procesmi v dielektriku počas jeho polarizácie.
- Hysterézia deformácie: Hysterézna slučka sa objavuje aj pri skúmaní mechanických vlastností materiálov, napríklad pri hysteréze deformácie. V tomto prípade sa na osiach zobrazuje mechanické napätie a relatívne predĺženie.
Faktory ovplyvňujúce tvar a veľkosť slučky
Veľkosť a tvar hysteréznej slučky nie sú konštantné; sú ovplyvnené niekoľkými kľúčovými faktormi.
- Amplitúda aplikovanej intenzity: Veľkosť hysteréznej slučky priamo závisí od amplitúdy aplikovanej intenzity vonkajšieho poľa (alebo sily v prípade mechanických javov). Napríklad, stav nasýtenia feromagnetika sa dosiahne až pri dostatočne vysokej intenzite magnetického poľa, čo sa potom zreteľne prejaví aj na tvare hysteréznej slučky. Ak sa aplikované pole nedosiahne dostatočnú intenzitu, slučka nebude úplná a bude sa nazývať "čiastočná" hysterézna slučka.
- Rýchlosť zmien: Tvar hysteréznej slučky je taktiež závislý od rýchlosti zmien vonkajšieho poľa alebo sily. Preto sa rozlišuje:
- Statická hysterézna slučka: Táto sa získa pri veľmi pomalých zmenách vonkajšieho poľa alebo sily. Pomalé zmeny umožňujú, aby v materiáli prebehli všetky relevantné relaxačné procesy, čím sa dosiahne rovnovážny stav pre danú intenzitu poľa.
- Dynamická hysterézna slučka: Táto vzniká pri rýchlych zmenách, kedy relaxačné procesy nemajú dostatok času na úplné prejavenie. Rozdiel medzi statickou a dynamickou slučkou môže byť značný, najmä pri vysokých frekvenciách.
Čo je strata vírivými prúdmi a strata hysteréziou | Jednoduchý návod
Dôsledky a aplikácie
Pochopenie hysteréznych slučiek a s nimi spojených javov má významné praktické dôsledky v mnohých oblastiach vedy a techniky.
- Výber materiálov pre pamäťové médiá: Feromagnetická hysterézia je základom pre fungovanie magnetických pamäťových médií, ako sú pevné disky alebo magnetické pásky. Materiály s vysokou koercitivitou sú preferované, pretože si dlhodobo udržia magnetizáciu a odolávajú nežiaducim demagnetizačným vplyvom.
- Transformátory a elektrické stroje: V transformátoroch a iných elektrických strojoch je cieľom minimalizovať hysterézne straty, pretože predstavujú neefektívne využitie energie vo forme tepla. Preto sa pre jadrá transformátorov používajú materiály s úzkou hysteréznou slučkou a nízkou koercitivitou, ako sú kremíkové ocele.
- Senzory a aktuátory: Hysterézia môže byť v niektorých aplikáciách aj žiaduca. Napríklad, v niektorých typoch senzorov alebo aktuátorov sa využíva jej nejednoznačnosť na vytvorenie pamäťových efektov alebo na riadenie zložitých procesov.
- Feroelektrické pamäte: Feroelektrická hysterézia umožňuje vývoj pamäťových prvkov (FeRAM), ktoré kombinujú výhody rýchlosti a nízkej spotreby energie.
Vplyv štruktúry materiálu
Tvar a veľkosť hysteréznej slučky sú tiež silne ovplyvnené vnútornou štruktúrou materiálu. V prípade feromagnetík sú to najmä doménové steny a ich pohyb, ktoré sú zodpovedné za hysterézne javy. Kryštalická štruktúra, prítomnosť nečistôt, vnútorné pnutia a veľkosť zŕn - to všetko hrá rolu v tom, ako ľahko sa tieto doménové steny môžu pohybovať a ako sa materiál magnetizuje a demagnetizuje. Napríklad, polykryštalické materiály s veľkými zrnami často vykazujú iné hysterézne vlastnosti ako monokryštály alebo materiály s jemnozrnnou štruktúrou.
Pokročilé aspekty a výskum
Výskum v oblasti hysterézie neustále pokračuje. Vedci skúmajú nové materiály s vylepšenými hysteréznymi vlastnosťami, ako sú napríklad tenké vrstvy, nanomateriály alebo magnetické kompozity. Študujú sa aj zložitejšie formy hysterézie, vrátane oneskorených efektov a nelineárnych závislostí, ktoré môžu byť dôležité pre pokročilé aplikácie. Vplyv teploty, tlaku a ďalších vonkajších faktorov na hysterézne slučky je tiež predmetom intenzívneho výskumu.
Hoci je pojem "hysterézna slučka" často spájaný s magnetizmom, jeho princípy sú univerzálne a nachádzajú uplatnenie v širokej škále fyzikálnych disciplín. Je to silný koncept, ktorý nám pomáha pochopiť, ako sa materiály správajú pod vplyvom meniacich sa vonkajších podmienok a aké nevratné procesy v nich prebiehajú.
