Obec Líbeznice sa v posledných rokoch prezentuje ako príklad úspešnej a kvalitnej výstavby, ktorá prináša moderné a funkčné priestory pre svojich obyvateľov. Medzi najvýraznejšie počiny patrí pavilón základnej školy, ktorý bol dokonca nominovaný na prestížnu cenu Mies Van Der Rohe Award, ako aj úspešná rekonštrukcia obecného úradu a domu služieb, ktorá sa stala finalistom Českej ceny za architektúru. Najnovším prírastkom do tejto architektonicky cenenej kolekcie je multifunkčná hala, dokončená začiatkom roka. Spoločným menovateľom všetkých týchto stavieb je fakt, že ich vznik iniciovala architektonická súťaž, čo garantuje vysokú kvalitu a inovatívny prístup.
Autori projektu: Ing. arch. Jan Hájek, Ing. arch. Jakub Havlas, Mgr. akad. arch. Pavel Joba.Spolupráca na projekte: Ing. arch. Zuzana Hanušková, MgA. Michal Tichý, Barbora Zachovalová (výtvarné riešenie).Investor: Obec Líbeznice.Celková plocha pozemku: 21 135 m².Plocha podlaží: 1 169 m².Investičný náklad: 1,36 milióna Českých korún.
Inovatívny prístup k multifunkčnosti a úspore nákladov
Novostavba multifunkčnej haly v Líbezniciach je dôkazom toho, že funkčné a architektonicky kvalitné riešenie nemusí byť nutne spojené s vysokými nákladmi. Objekt bol navrhnutý s ohľadom na potreby miestnej školy, ktorej doterajšia telocvičňa už kapacitne nestačila. Okrem času vyučovania je hala k dispozícii aj širokej verejnosti a poskytuje zázemie pre miestnych futbalistov.
Hala s rozmermi 60 x 20 metrov je strategicky umiestnená na kratšej strane futbalového ihriska. Využíva prirodzený výškový rozdiel terénu medzi úrovňou ulice a ihriska, ktorý predstavuje výšku jedného podlažia. Vďaka tomu je prízemie haly umiestnené o jedno podlažie nižšie ako úroveň ulice, čím budova nenarúša okolitú zástavbu rodinných domov a pôsobí nenápadne a harmonicky zapadá do prostredia.
Jednoduchá, čistá geometrická forma haly je decentne podčiarknutá lamelovou fasádou z kvalitného smrekovcového dreva. Tento výber materiálu nielenže dodáva budove estetickú hodnotu, ale zároveň odráža snahu o udržateľnosť a využitie prírodných zdrojov.
Dispozičné riešenie bez zbytočných priestorov
Snaha o čo najefektívnejšie využitie rozpočtu sa prejavila aj v inovatívnom dispozičnom riešení. Napriek tomu, že ide o dvojpodlažnú stavbu, v interiéri nenájdeme ani jedno schodisko či chodbu. Objekt je strategicky umiestnený vo svahu, na terénnom zlome, čo umožňuje priame vstupy na jednotlivé úrovne z exteriéru. Vstup do horného podlažia je situovaný z úrovne ulice, zatiaľ čo vstup na prízemie je prístupný priamo od štadiónu. Tento dizajnový prístup nielenže šetrí stavebný priestor, ale zároveň zjednodušuje pohyb osôb a zlepšuje funkčnosť objektu.
Dvojpodlažná hala s obdĺžnikovou časťou a dvoma polkruhovými krídlami tvorí srdce celého objektu. Sedemnásťmetrový rozpon haly je zastrešený pomocou masívnych lepených drevených väzníkov, ktoré sú nielen technicky robustné, ale aj esteticky pôsobivé. V polkruhových častiach sa nachádza nielen technické zázemie telocvične, ale aj priestory pre klubovňu skautov, kaviareň, menšie sály a na poschodí praktický balkón s výhľadom na dianie v hale, odkiaľ možno sledovať zápasy či iné podujatia. Farebnosť interiérových priestorov, ladená do žltej a modrej farby, vychádza z farieb obecného znaku, čím sa posilňuje identita obce a vytvára jednotný vizuálny koncept.
Drevostavba s dôrazom na dlhú životnosť a minimálnu údržbu
Telocvičňa je navrhnutá ako moderná drevostavba s predsadeným fasádnym systémom z drevených hranolov. Tento princíp "suchého stavebníctva" umožňuje rýchlu a efektívnu realizáciu stavby. Nosníky sú predmontované v továrni, čo zaručuje vysokú presnosť a kvalitu. Vďaka svojej nízkej hmotnosti sa s nimi ľahko manipuluje a po osadení na mieste sú okamžite únosné, čo výrazne urýchľuje celý proces výstavby.

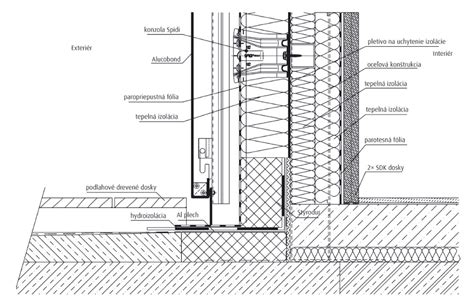

Fasáda je tvorená lepenými smrekovcovými lamelami, ktoré nie sú ošetrené žiadnym náterom. Voľba smrekovca nebola náhodná. Ide o mimoriadne odolnú drevinu, ktorá je prirodzene chránená vysokým obsahom živice, čo jej zabezpečuje dlhú životnosť odhadovanú na približne 50 rokov bez nutnosti dodatočnej povrchovej úpravy. Toto rozhodnutie bolo motivované aj snahou minimalizovať náklady na údržbu. Tradičné nátery na drevených stavbách si vyžadujú obnovu v dvojročných cykloch, čo by pre obec predstavovalo neúmernú záťaž. Investícia do kvalitného materiálu s dlhou životnosťou sa tak ukázala ako ekonomicky aj prakticky výhodnejšia.
Je však dôležité počítať s tým, že drevo časom prirodzene získa patinu a fasáda sa postupne zmení, pričom na rôznych svetových stranách sa vytvorí jedinečný farebný melír v závislosti od poveternostných podmienok. Tento proces však dodáva budove charakter a jedinečný vzhľad, ktorý sa s časom ešte zlepší.
Energetická efektivita a nízkonákladové technológie
Napriek tomu, že sa hala prezentuje ako moderná stavba, v oblasti vykurovania sa siahlo po osvedčených a paradoxne starších technológiách. Namiesto moderných telies s hustým rebrovaním boli využité masívne ohýbané rúry, ktoré v niektorých častiach doplňujú kruhové rebrovanie podobné tomu, ktoré sa používalo v priemyselných objektoch v 60. a 70. rokoch. Tento prístup k dizajnu vykurovacích telies je príkladom toho, ako sa dá skĺbiť funkčnosť s estetikou a zároveň hľadieť na ekologickú a ekonomickú stránku veci.
Kľúčovým prvkom energetickej koncepcie je správne dimenzovanie zdroja tepla podľa tepelných strát objektu, ktoré sú priamo závislé od celkového stavebného návrhu. V prípade multifunkčnej haly v Líbezniciach je zaujímavé, že objekt s objemom štrnástich rodinných domov využíva zdroj tepla s výkonom zodpovedajúcim kotlu pre jeden rodinný dom. Toto svedčí o vynikajúcom zateplení a celkovo premyslenom energetickom koncepte budovy. Ako zdôrazňujú architekti, "moderné" neznamená automaticky "pretechnizované". Cieľom bolo vytvoriť nielen športovisko, ale aj priestor s potenciálom pre kultúrne a spoločenské aktivity, ktorý bude zároveň energeticky úsporný a prevádzkovo nenáročný.
Demokratický proces tvorby projektu: Zapojenie budúcich užívateľov
Jedným z najvýznamnejších aspektov projektu multifunkčnej haly je miera zapojenia budúcich užívateľov do jej prípravy. Líbeznice sú v tomto smere prezentované ako vzor demokratických postupov pri schvaľovaní architektúry. Každý občan, ktorý mal záujem, mal možnosť slobodne sa vyjadriť k návrhu. Hoci sa architekti bežne stretávajú s tým, že najlepšími zadávateľmi sú "osvietený absolutista", v prípade verejných stavieb považujú demokratický plebiscit za najlepší a jediný správny spôsob.
Napriek počiatočným obavám, že otvorený prístup by mohol viesť k rozpadu koncepcie, sa ukázalo, že úprimný záujem obyvateľov Líbezníc, ich ochota počúvať, viesť vecný dialóg a diskutovať na vysokej úrovni, viedli k mimoriadne pozitívnemu výsledku. Architekti opisujú atmosféru večerného stretnutia v plnom divadelnom sále, kde sa stretli ľudia rôznych vekových kategórií, vrátane detí, a viedli dialóg o architektúre takmer do polnoci, ako niečo, čo nikdy predtým nezažili. Možnosť trpezlivo vysvetľovať, počúvať a nechať sa inšpirovať pripomienkami, bola pre nich obohacujúcou skúsenosťou. Tento otvorený a participatívny prístup nielenže zabezpečil, že výsledný objekt maximálne zodpovedá potrebám komunity, ale zároveň posilnil vzťah občanov k ich obci a k architektúre samotnej.
Drevené nosníky: Všestrannosť a technické aspekty
Konštrukcia strechy športovej haly, nesená lepenými drevenými nosníkmi, predstavuje technologicky vyspelé riešenie. Pre takéto rozsiahle rozpätia sa využívajú plnostenné a priehradové nosníky, ktoré môžu byť priame, zalomené alebo zakrivené. Podhľadové riešenie týchto nosníkov umožňuje ich ponechanie viditeľnými, čo prispieva k príjemnej a odľahčenej atmosfére interiéru, ktorá je pre športovcov aj divákov vítaná.
Hlavné plnostenné nosníky, oblúky a rámy sa najčastejšie vyrábajú z lepeného lamelového alebo vrstveného dreva. Lepené lamelové drevo pozostáva z jednotlivých lamiel, ktoré sú k sebe navzájom prilepené, čím vzniká kvalitný, tvarovo stály a dobre opracovateľný materiál. Lamely je možné pred lepením ohýbať, čo umožňuje vytvárať konštrukcie rôznych, aj zložitých tvarov. Nosníky z lepeného lamelového dreva môžu mať rôzne profily, napríklad pultové, sedlové, zakrivené alebo konštantného prierezu.
Stále častejšie sa na výrobu plnostenných nosníkov používa aj vrstvené drevo, ktoré vzniká zlepením a lisovaním dyh alebo orientovaných triesok väčších rozmerov. Tieto nosníky môžu mať truhlicový prierez alebo prierez v tvare písmena I, pričom ich konštrukciu tvoria pásy z rasteného alebo vrstveného dreva a steny z dosiek, fošní alebo materiálov na báze dreva, ako sú preglejky či OSB dosky.
Priehradové nosníky sú ďalším dôležitým typom konštrukcií, ktoré sa využívajú pre strechy so stredným až veľkým rozpätím, dosahujúcim až niekoľko desiatok metrov. Na ich výrobu sa používa rastené, vrstvené alebo lepené drevo. Existuje niekoľko systémov spájania týchto konštrukcií. Medzi najpoužívanejšie v Českej republike patrí systém Gang-Nail, ktorý využíva oceľové styčníkové dosky s prelisovanými tŕňmi. Ide o relatívne jednoduchú, rýchlu a finančne úspornú technológiu.
Novším a prepracovanejším systémom sú priehradové nosníky MKD, ktoré sa používajú približne od roku 2000. Pri tomto systéme sú prúty nosníkov v styčníkoch spájané oceľovými plechmi s navarenými oceľovými klincami. Tento systém je veľmi efektívny z hľadiska statiky, má vysokú únosnosť a je vhodný pre konštrukcie s veľkým zaťažením a rozpätím až do 50 metrov. Oceľové prvky sú chránené drevom, čo zvyšuje protipožiarnu odolnosť a zároveň celá konštrukcia pôsobí čisto a elegantne bez viditeľných spojovacích prostriedkov.
Najdokonalejšou technológiou spájania prvkov priehradových nosníkov sú kolíkové konštrukcie. Prúty sú vyrobené z lepeného lamelového dreva a do styčníkov sú vložené oceľové plechy s otvormi pre oceľové kolíky. Tento systém je mimoriadne náročný na presnosť a dokonalé spracovanie, pričom všetky prvky sú vyrábané pomocou výpočtovej techniky, čo zaručuje vysokú presnosť a tuhosť spojov. Umožňuje vytvárať zložité priestorové konštrukcie s veľkými rozpätiami.
Športové podlahy: Kombinácia technológie a komfortu
V kontexte športovej haly je dôležitým prvkom aj samotná podlaha. Konštrukcia s pružným roštom v kombinácii s kvalitnými povrchmi ako HARO Parkett alebo PVC zabezpečuje špičkové parametre pre športové aktivity. Sendvičové športové podlahy predstavujú viacvrstvovú konštrukciu, ktorá kombinuje rôzne materiály s cieľom dosiahnuť optimálne vlastnosti pre rôzne športové disciplíny. Tieto podlahy sú často využívané v telocvičniach, športových halách a multifunkčných ihriskách, najmä v školských zariadeniach.
Sendvičové konštrukcie sa vyznačujú nízkou minimálnou konštrukčnou výškou, čo ich robí ideálnymi pre rekonštrukcie starších športových hál a telocviční. Pre ich správnu funkciu je však nutné, aby podklad bol pevný, suchý a rovný.
Športové parkety HARO sú špičkovým profesionálnym riešením pre športoviská od školských telocviční až po vrcholové svetové podujatia. S viac ako 50-ročnými skúsenosťami je značka HARO synonymom spoľahlivosti a kvality. Ponúkajú širokú škálu drevín, vrátane javora, buku, jaseňa a duba, ktoré sú ideálne pre športové podlahy. Vďaka viacvrstvovej konštrukcii s preglejkovým nosným základom je minimalizovaná deformácia podlahy pri zmene vlhkosti vzduchu.
Rôznorodosť nosných konštrukcií v modernej architektúre
Informácie poskytnuté v rámci zadania odhaľujú široké spektrum využitia rôznych nosných konštrukcií v modernej architektúre, nielen v kontexte športových hál.
Príklady z poskytnutých dát:
- Objekt športovej haly s pôdorysnými rozmermi 49,07 × 57,75 m: Zložený z jednopodlažnej telocvične s tribúnami a dvojpodlažnej budovy realizovanej ako železobetónový prefabrikovaný systém.
- Výskumno-vývojové centrum SLCP v Žiline: 5-podlažná budova s atypickým priečnym skeletovým systémom so štvorcovými stĺpmi a výrazným stĺpom v tvare písmena "V" pri hlavnom vstupe.
- 10-podlažná administratívna budova v Žiline: Nosný systém kombinujúci železobetónové steny a bezprievlakové stropy, s kruhovými stĺpmi, ktoré sa smerom nahor zužujú.
- Nadstavba dvojpodlažného objektu: Oceľový skelet s oceľovými stĺpmi a I-nosníkmi, spojený s oceľovými stĺpmi a nosníkmi so spriahnutou plechodoskou a betónovou vrstvou.
- Rekonštrukcia a prístavba: Spomínajú sa murované obvodové steny z tehál POROTHERM, spevnené monolitickými prvkami, a pultová strecha nesená lepenými drevenými nosníkmi s rozpätím do 26 m.
- Prístavba penziónu Rozsutec: Kombinovaný nosný systém - železobetónový skelet doplnený oceľovými stĺpmi a strešnými drevenými nosníkmi z lisovaných prvkov.
- 2-podlažná budova nábytku v Žiline: Železobetónový rám so stropnými predpätými panelmi SPIROLL, doplnený o vence, preklady a schodisko.
- Obchodné centrum D.A.C.I. v Žiline: Dvojica častí - trojpodlažná obchodná a dvanásťpodlažná bytová, s podzemnými garážami. Nosná konštrukcia tvorená železobetónovým prefabrikovaným skeletom s liatymi stenami a železobetónovými prefabrikovanými stropnými doskami.
- Obchodné centrum DAPA v Žiline: Trojpodlažné centrum suterénom, kombinovaný železobetónový skelet so stropmi, doplnený o stužujúce steny. Druhé nadzemné podlažie je oceľovej konštrukcie.
- Administratívno-prevádzková budova na Veľkej Okružnej v Žiline: 6-podlažný objekt so železobetónovým skeletom, bezprievlakovými stropmi a železobetónovými stenami pre ochranu proti zemetraseniu.
- Obytný komplex 3*STAR Bôrik v Žiline: Uvádza sa lokalita a blízkosť k obchodným centrám a službám, avšak bez detailov o nosných konštrukciách.
Tieto príklady ilustrujú, že voľba nosného systému závisí od typu stavby, jej účelu, veľkosti rozpätí, lokálnych podmienok a samozrejme aj od rozpočtu. Drevené nosníky, ako je vidieť na príklade multifunkčnej haly v Líbezniciach, predstavujú moderné, udržateľné a efektívne riešenie, ktoré má svoje nezastupiteľné miesto v súčasnej stavebnej praxi.
