Plánujete stavbu rodinného domu a cítite sa zmätení pri pohľade na záplavu plánov a výkresov? Nezúfajte. Pôdorys domu je kľúčovým aspektom, ktorý ovplyvňuje celkovú funkčnosť a estetiku budovy. Dnes si posvietime na základné informácie týkajúce sa pôdorysu domu, ako ho čítať a čo si všímať.

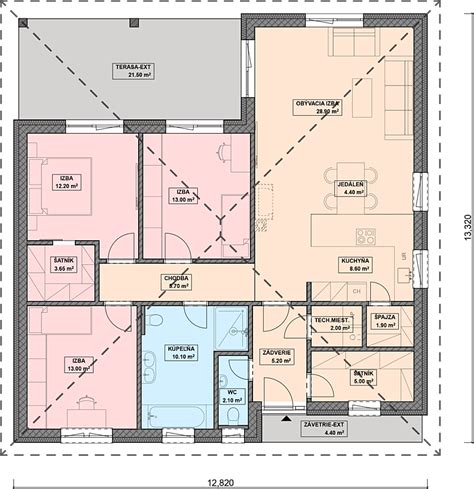

Pri projekte rodinného domu sa stretnete so základnými výkresmi - nájdete tu pôdorys domu, pohľady (teda nárys a bokorysy domu) a rezy. Sú znázornené tak, aby čo najlepšie popisovali hlavné rozmery a informácie. Pôdorys rodinného domu zobrazuje priestory domu na ploche, pri pohľade zhora. Je to akýsi „plán“ budovy, ktorý obsahuje informácie o veľkosti, tvare a umiestnení miestností, stien, dverí, okien a ďalších stavebných prvkov.
Čítanie pôdorysu: Legenda, mierka a orientácia
Čítanie pôdorysu nemusí byť také komplikované, ako sa na prvý pohľad zdá.

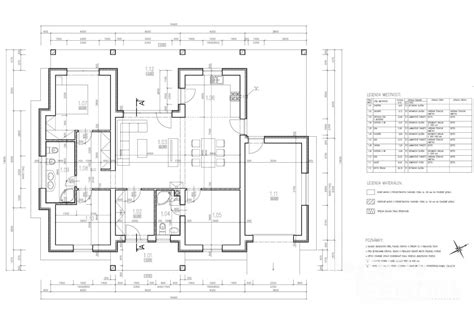

- Legenda: Prvým krokom je pozrieť sa na legendu alebo kľúč, ktorý vysvetľuje význam použitých symbolov. Na pôdoryse nájdete symboly pre steny, okná, dvere a ďalšie prvky. Každý typ čiary, symbol či skratka má svoj presný význam. Napríklad hrubé čiary často reprezentujú obvodové steny, zatiaľ čo tenšie čiary môžu označovať vnútorné priečky. Symboly okien a dverí sú štandardizované a ich umiestnenie na pôdoryse presne naznačuje ich polohu v reálnom priestore.
- Mierka: Výkresy pôdorysov, pohľadov aj rezov obsahujú mierku, ktorá určuje, koľko reálneho priestoru označuje jeden centimeter na výkrese. Napríklad mierka 1:100 znamená, že jeden centimeter na pôdoryse reprezentuje 100 centimetrov v reálnom priestore. Pochopenie mierky je nevyhnutné pre správne posúdenie skutočných rozmerov miestností a celého domu. Pri meraní vzdialeností na výkrese je dôležité mať na pamäti, že aj keď výkresy sú navrhnuté tak, aby presne zobrazovali tvar a rozmery, škálovanie výkresu by sa malo vykonávať len v prípade, ak sú rozmery explicitne vyznačené.
- Orientácia: Dôležitou informáciou na výkrese pôdorysu je orientácia na svetové strany. Zobrazuje sa graficky ako kruh so zvýrazneným smerom na sever. Toto je dôležité na posúdenie správneho umiestnenia miestností, napr. pre optimálne využitie denného svetla a slnečného žiarenia. Napríklad obytné miestnosti by mali ideálne smerovať na juh alebo západ, zatiaľ čo technické miestnosti môžu byť orientované na sever.
Dôležité informácie v podrobnejších pôdorysoch
V podrobnejších pôdorysoch nájdete tiež ďalšie potrebné informácie, ktoré vám pomôžu pri plánovaní:
- Vzájomné umiestnenie miestností: Všímajte si v pôdoryse aj vzájomné umiestnenie miestností, priestorov a či vám vyhovujú z hľadiska praktickosti prevádzky a životného štýlu. Predstavte si, ako bude priestor fungovať v praxi. Napríklad umiestnenie kuchyne blízko jedálne alebo obývacej izby prispieva k pohodlnému bývaniu.
- Výška miestností a podlaží: Hoci pôdorys zobrazuje horizontálny rez, môže obsahovať aj informácie o výške miestností alebo úrovniach podlaží, najmä v spojení s reznými výkresmi.
- Umiestnenie inštalácií: Pokročilejšie pôdorysy môžu naznačovať umiestnenie elektrických zásuviek, vypínačov, vodovodných a odpadových prípojok, ako aj rozvodov kúrenia a vzduchotechniky. Tieto informácie sú kľúčové pre inštalatérov a elektrikárov.
- Konštrukčné prvky: Detailnejšie pôdorysy môžu zobrazovať aj umiestnenie nosných stien, stĺpov, prekladov nad otvormi a iných konštrukčných prvkov, ktoré sú dôležité pre statiku stavby.
Typy pôdorysov a ich vplyv na dizajn a funkčnosť
Každý typ pôdorysu má svoje výhody aj nevýhody. Výber či návrh vhodného pôdorysu závisí od rozmerov, tvaru a terénu pozemku, ale aj od podnebných podmienok.
- Obdĺžnikové pôdorysy: Jednoduché obdĺžnikové pôdorysy môžu mať rôzne typy striech - rovné, sedlové, valbové či pultové. Výhodou je jednoduchá konštrukcia strechy a menšia obvodová plocha, čo umožňuje nižšie náklady na kúrenie. Sú obľúbené pre svoju variabilitu a možnosť efektívneho využitia priestoru.
- Štvorcové pôdorysy: Podobne ako obdĺžnikové, aj štvorcové pôdorysy sú konštrukčne jednoduché. Sú vhodné pre viacpodlažné domy a dispozície s otvoreným priestorom, ktorý spája obývaciu izbu, jedáleň a kuchyňu.
- Pôdorysy v tvare L: Tento typ pôdorysu je obľúbený kvôli svojej otvorenosti, kde je priestor terasy krytý z dvoch strán. Jeho tvar dáva možnosť vhodne rozdeliť dom na dennú a nočnú zónu, čím sa zvyšuje súkromie obyvateľov.
- Pôdorysy v tvare U: Tento tvar umožňuje vytvoriť súkromie na terase krytej z troch strán. Často býva súčasťou domu garáž, ktorá je logicky integrovaná do celkovej dispozície.
- Pôdorysy v tvare T: Je vhodný pre bungalovy - umožňuje členiť priestory na zóny s rôznym stupňom súkromia. Podobne ako v prípade pôdorysov v tvare L vyžaduje zložitejšiu strechu, väčší pozemok a má väčšiu obvodovú plochu, čo môže viesť k vyšším nákladom na výstavbu a vykurovanie.

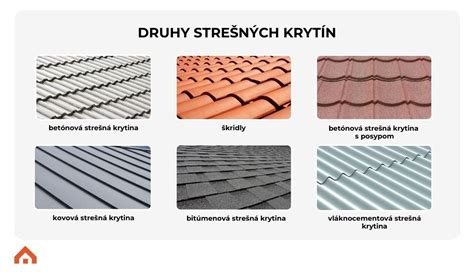

Strecha a jej vplyv na celkový vzhľad
Strecha je ďalším dôležitým prvkom, ktorý prispieva k celkovému vzhľadu domu. Jej tvar a sklon sú ovplyvnené nielen estetickými preferenciami, ale aj praktickými a klimatickými faktormi.
Sklon strešnej plochy slúži na to, aby sa z budovy čo možno najrýchlejšie odviedli vodné zrážky. V rôznych regionálnych a miestnych podmienkach sa vyvinuli odlišné typy šikmej strechy. Z veľkého množstva poznatkov získaných na základe skúseností je možné navrhnúť pre tú ktorú situáciu takmer perfektnú strechu.
Faktory ovplyvňujúce typ strechy:
- Klimatické faktory: Početnosť, množstvo a forma vodných zrážok (dážď, sneh), slnečné žiarenie, tepelná ochrana v lete, získavanie solárnej energie, zaťaženie vetrom, frekvencia výskytu vetra, smer vetra, rýchlosť vetra. Čím strmší je sklon strechy, tým rýchlejšie steká zrážková voda.
- Regionálne faktory: Exponovaná poloha, miestne dostupné strešné stavebné materiály, dopravné možnosti.
- Stavebno-technické faktory: Znalosti výroby strešného stavebného materiálu, rozsah skúseností projektanta, technické znalosti, remeselné zručnosti a možnosti, stavebno-fyzikálne požiadavky (tepelná ochrana, ochrana pred kondenzátom, ochrana pred hlukom), dopravné mechanizmy, zdvíhacie zariadenia.
Pri šikmej streche je nevyhnutné venovať dostatočnú pozornosť geometrii strechy a konštrukčným detailom, aby bola zabezpečená jej funkčnosť a dlhá životnosť.
Technické kreslenie: Jazyk inžinierstva a dizajnu
Technický výkres je typ technického výkresu, ktorý sa používa na úplné a jasné definovanie požiadaviek na konštrukčné prvky. Výkresy sú pre výrobu najpodrobnejšie. Z nich sa zvyčajne odvodzujú výkresy na nasledujúce účely so skráteným obsahom. Pri použití 3D CAD procesu je jednoduché vytvárať ďalšie priestorové znázornenia (vo všeobecnosti sa ortogonálna projekcia aplikuje kolmo na najrovnejšie a navzájom pravouhlé povrchy súčiastok).
Technické kreslenie (činnosť) vytvára technické výkresy (dokumenty). Technické kreslenie má s umeleckým kreslením spoločné niektoré črty v tom, že obe vytvárajú obrazy. Zatiaľ čo účelom umeleckého kreslenia je nejakým spôsobom vyjadriť emócie alebo umeleckú citlivosť (subjektívne dojmy), účelom technického kreslenia je sprostredkovať informácie (objektívne fakty).
Jedným z dôsledkov, ktoré z tejto skutočnosti vyplývajú, je, že zatiaľ čo umelecké kreslenie si môže oceniť každý, technické kreslenie si vyžaduje určitý tréning na pochopenie. Existuje však aj vysoký stupeň objektívnej zhody v interpretácii. V skutočnosti sa technické kreslenie vyvinulo do jazyka, ktorý je presnejší a jednoznačnejší ako prirodzené jazyky; v tomto zmysle je svojou komunikačnou schopnosťou bližšie k programovaciemu jazyku.
Osoby zamestnané v remesle tvorby technických výkresov sa v minulosti nazývali kresliči alebo projektanti. Rôzne odbory majú mnoho spoločných konvencií kreslenia, pričom majú aj niektoré konvencie špecifické pre daný odbor.
Technický výkres ako právny dokument
Technický výkres je právny dokument, pretože oznamuje všetky potrebné informácie o tom, „čo sa chce“ ľuďom, ktorí vynaložia zdroje na premenu myšlienky na skutočnosť. Je teda súčasťou zmluvy. Ak je výsledný produkt nesprávny, pracovník alebo výrobca je chránený pred zodpovednosťou, pokiaľ verne vykonal pokyny uvedené vo výkrese. Ak boli tieto pokyny nesprávne, je to chyba inžiniera. Keďže výroba a konštrukcia sú zvyčajne veľmi nákladné procesy, otázka zodpovednosti za chyby má veľké právne dôsledky.
Normy a štandardy v technickom kreslení
Technické výkresy špecifikujú požiadavky na komponent alebo zostavu, ktoré môžu byť zložité. Normy poskytujú pravidlá pre ich špecifikáciu a interpretáciu. Jednou z hlavných noriem pre technické výkresy je ASME Y14.5 a Y14.5M. V roku 2011 bola publikovaná nová revízia normy ISO 8015 (Geometrické špecifikácie výrobkov - Základy - Koncepty, princípy a pravidlá), ktorá obsahuje princíp vyvolania.
Vývoj technického kreslenia: Od ručnej práce k digitálnej ére
Po stáročia, až do obdobia po druhej svetovej vojne, sa všetky technické kreslenia vykonávali ručne ceruzkou a perom na papieri alebo inom podklade. Od príchodu počítačom podporovaného navrhovania (CAD) sa technické kreslenie s každým ďalším desaťročím čoraz viac vykonáva v elektronickom médiu.
Anglický idiom „to go back to the drawing board“, čo je obrazné slovné spojenie, ktoré znamená niečo úplne prehodnotiť, bol inšpirovaný doslovným aktom objavovania konštrukčných chýb počas výroby a návratu k kresliacej doske na revíziu technického výkresu.
Reprodukcia a terminológia výkresov
Tvorba výkresov zvyčajne zahŕňa vytvorenie originálu, ktorý sa potom reprodukuje, generovanie viacerých kópií, ktoré sa distribuujú do dielne, dodávateľom, firemným archívom atď. Klasické metódy reprodukcie zahŕňali modrobiele vzhľady (či už biele na modrom alebo modré na bielom), a preto sa technické výkresy dlho nazývali a aj dnes sa často nazývajú „plány“ alebo „modré čiary“, hoci tieto pojmy sú z doslovného hľadiska anachronické, pretože väčšina kópií technických výkresov sa dnes vyrába modernejšími metódami (často atramentovou alebo laserovou tlačou), ktoré vytvárajú čierne alebo viacfarebné čiary na bielom papieri. Všeobecnejší termín „tlač“ sa v súčasnosti v USA bežne používa na označenie akejkoľvek papierovej kópie technického výkresu.
Definícia založená na modeli (MBD)
V posledných desaťročiach sa objavila ďalšia metóda, nazývaná definícia založená na modeli (MBD) alebo definícia digitálneho produktu (DPD). V MBD sa informácie zachytené softvérovou aplikáciou CAD automaticky vkladajú do aplikácie CAM (počítačom podporovaná výroba), ktorá vytvára kód pre CNC obrábacie stroje, 3D tlačiarne alebo hybridné obrábacie stroje. Pri dodržiavaní správnych postupov je vždy zdokumentovaný jasný reťazec priorít, takže keď sa osoba pozrie na výkres, je na ňom uvedená poznámka, že tento výkres nie je riadiacim nástrojom (pretože súbor údajov MBD je).
Kótovanie a tolerovanie: Presnosť v detailoch
Takmer všetky kresliarske inžinierske postupy komunikujú nielen geometriu (tvar a umiestnenie), ale aj rozmery a tolerancie pre tieto charakteristiky. Vyvinulo sa niekoľko systémov kótovania a tolerovania.
- Kótovanie (z fr.) je priraďovanie rozmerov predmetu na jeho obraze. Využíva sa pri tvorbe technických výkresov a je normalizované. Pre jednotlivé technické odvetvia existujú odchýlky v spôsobe kótovania.
- Kótovacia čiara: Čiara, ktorá označuje, ku ktorému rozmeru sa kóta vzťahuje. Je ukončená predpísaným spôsobom.
- Dĺžkové kóty: Uvádzajú sa v milimetroch (pri situáciách aj v metroch) bez jednotiek. Kótovacie čiary sa ukončujú šikmými čiarami (v 45° uhle doprava vzhľadom na orientáciu kótovacej čiary).
- Výškové kóty: V pôdoryse sa kreslia v metroch umiestnené v obdĺžniku. Môžu mať relatívne hodnoty s presnosťou na tri desatinné miesta ako kladné alebo záporné hodnoty od nuly (+ 0,000). Vo výkresoch je hodnota kóty nadriadená zobrazeniu.
- Geometrické kótovanie a tolerovanie (GD&T): Odchyľuje sa od obmedzení súradnicového kótovania, aby umožnilo najlogickejšie tolerovanie geometrie aj rozmerov.
Typy čiar v technickom kreslení
Rôzne štýly čiar graficky znázorňujú fyzické objekty a majú špecifické významy:
- Viditeľné čiary: Hrubé, súvislé čiary znázorňujúce viditeľné obrysy objektu.
- Skryté čiary: Bodkované tenké čiary označujúce skryté obrysy vnútorných prvkov objektu.
- Stredové čiary: Bodkované čiary s dlhou a krátkou prerušovanou časťou, používané na označenie osí symetrie alebo stredov kružníc.
- Rezy: Tenké čiary vo vzore (určenom materiálom) označujúce povrchy v rezoch.
- Fantómové čiary: Striedavo dlhé a dvojité krátke prerušované tenké čiary používané na znázornenie prvku alebo komponentu, ktorý nie je súčasťou špecifikovanej súčiastky alebo zostavy.
- Čiary pre prerušenia: Kreslia sa voľnou rukou (typ C) alebo sú kľukaté (typ D) a slúžia na zobrazenie, keď nie je zobrazený celý objekt.
- Čiary pre alternatívne polohy: Kreslia sa dlhou čiarou, potom malou medzerou, potom malou čiarou a opäť medzerou, označujú striedavé polohy objektu a čiaru, ktorú tento objekt zaberá.
Pohľady v technickom kreslení
Vo väčšine prípadov jeden pohľad nestačí na zobrazenie všetkých potrebných funkcií a používa sa niekoľko pohľadov.
- Viacpohľadová projekcia: Typ ortografickej projekcie, ktorý zobrazuje objekt tak, ako vyzerá spredu, sprava, zľava, zhora, zdola alebo zozadu. Používajú sa pravidlá projekcie prvého alebo tretieho uhla.
- Projekcia z prvého uhla: Pohľad zhora je pod pohľadom spredu, pohľad sprava je naľavo od pohľadu spredu.
- Projekcia z tretieho uhla: Pohľad zľava je vľavo a pohľad zhora hore; prvky najbližšie k prednej časti 3D objektu sa na výkrese zobrazia najbližšie k pohľadu spredu.
- Pomocný pohľad: Ortografický pohľad premietnutý do akejkoľvek roviny inej ako jednej zo šiestich primárnych rovín. Zvyčajne sa používa, keď objekt obsahuje naklonenú rovinu, aby sa táto rovina premietla v ich skutočnej veľkosti a tvare.
- Axiometrická projekcia: Zobrazuje objekt z uhlov, v ktorých sú mierky pozdĺž každej osi objektu rovnaké.
- Izometrická projekcia: Typ axonometrickej projekcie, kde sú mierky pozdĺž každej osi rovnaké.
- Perspektíva: Približné zobrazenie obrazu na rovnom povrchu, ako ho vníma oko.
- Rezy: Premietané pohľady zobrazujúce prierez objektu pozdĺž zadanej roviny rezu, bežne sa používajú na zobrazenie vnútorných prvkov s väčšou jasnosťou.
Mierka a jej význam v kontexte technických výkresov
Plány sú zvyčajne „mierkové výkresy“, čo znamená, že sú nakreslené v určitom pomere k skutočnej veľkosti miesta alebo objektu. Pre rôzne výkresy v sade sa môžu použiť rôzne mierky. Napríklad pôdorys môže byť nakreslený v mierke 1:50, zatiaľ čo detailný pohľad môže byť nakreslený v mierke 1:25.
Na jednej strane je všeobecným princípom technických výkresov, že sa premietajú pomocou štandardizovaných, matematicky definovaných projekčných metód a pravidiel. Preto sa vynakladá veľké úsilie na to, aby technický výkres presne zobrazoval veľkosť, tvar, formu, pomery strán medzi prvkami atď., pričom rozmer nie je označený. Vysvetlenie, prečo tieto dva takmer protichodné princípy môžu koexistovať, je nasledovné. Prvý princíp - že výkresy budú vyhotovené tak starostlivo a presne - slúži hlavnému cieľu existencie technického kreslenia, ktorým je úspešné sprostredkovanie definície súčiastky a kritérií prijatia. Slúžiace tomuto cieľu vytvára výkres, ktorý je možné dokonca škálovať a získať tak presný rozmer. A preto existuje veľké pokušenie tak urobiť, keď je rozmer požadovaný, ale nebol označený. Druhý princíp - že aj keď škálovanie výkresu zvyčajne funguje, nikdy by sa to nemalo robiť - slúži niekoľkým cieľom, ako je vynútenie úplnej jasnosti o tom, kto má právomoc rozpoznať zámer návrhu, a zabránenie chybnému škálovaniu výkresu, ktorý nebol nikdy nakreslený v mierke (čo sa zvyčajne označuje ako „kresba nie v mierke“ alebo „mierka: NTS“).
Pochopenie pôdorysu vám pomôže dobre pochopiť usporiadanie priestorov a urobiť informované rozhodnutia pri plánovaní a stavebných prácach. Technické kreslenie, ako univerzálny jazyk inžinierstva, zabezpečuje, že všetky potrebné informácie sú presne a jednoznačne komunikované, čím sa minimalizujú chyby a zabezpečuje úspešná realizácia projektu.
