Správny sklon plochej strechy: Kľúč k jej dlhej životnosti a funkčnosti

Ploché strechy, ktoré sú bežnou súčasťou priemyselných hál, administratívnych budov a obytných domov, si aj napriek svojej zdanlivej jednoduchosti vyžadujú precízne plánovanie a realizáciu. Jedným z najkritickejších aspektov, ktorý zásadne ovplyvňuje ich funkčnosť a životnosť, je správny sklon. Nesprávne spádovanie alebo jeho absencia vedie k stagnácii vody, čo predstavuje vážne riziko pre celú strešnú konštrukciu a v konečnom dôsledku aj pre celú budovu. Tento článok sa podrobne zameria na problematiku spádovania plochej strechy a s ňou súvisiace faktory, ktoré zohrávajú kľúčovú úlohu pri zabezpečení efektívneho odvodnenia a dlhodobej ochrany stavby.

Význam spádu pre ploché strechy

Hoci sa nazývajú „plochými“, všetky ploché strechy musia mať aspoň mierny sklon, ktorý umožňuje odvodnenie zrážkovej vody. Stojaca voda na plochej streche má výrazne negatívny vplyv na jej povrch a životnosť. Nedokonalé odvodnenie strechy výrazne znižuje životnosť a bezpečnosť použitej hydroizolácie. Bez správneho spádu môže voda stagnovať a spôsobiť nepriaznivé dôsledky pre celú budovu. Voda, ktorá sa hromadí na streche, nielenže zaťažuje nosnú konštrukciu zvýšeným statickým zaťažením, ale vytvára aj ideálne prostredie pre rast plesní a húb, čo predstavuje riziko pre zdravie obyvateľov budovy. Dôsledne aplikovaná a vrstvená izolácia zaistí správnu funkčnosť celej strechy.

Minimálny a optimálny sklon plochej strechy

Spádovanie plochej strechy je kritickým aspektom každej stavebnej konštrukcie. Podľa normy STN 73 1901 je odporúčaný minimálny sklon 1°, čo zodpovedá 1,75%. Avšak, odporúča sa navrhovať minimálny sklon sústredený na 2 stupne. Toto platí pre staré strechy, plechové strechy, ako aj pre najbežnejšie ploché strechy novostavieb s podkladom z OSB dosiek. Strechy s menším sklonom a bezspádové strechy by sa nemali navrhovať vôbec.

Optimálny sklon plochej strechy sa pohybuje okolo 3%. Tento sklon zaručuje nielen efektívne odvodnenie, ale aj dlhodobú funkčnosť strešného systému. Sklon strechy sa týka fyzického sklonu povrchu strechy voči horizontále. Vyjadruje sa ako pomer výšky strechy k jej dĺžke a je zvyčajne udávaný v percentách alebo stupňoch. Uhol strechy sa týka geometrickej konfigurácie strechy voči horizontále a udáva sa v stupňoch. Je to miera sklonu strechy, ktorá sa často používa pri návrhu a výpočtoch. Najbežnejšie býva uhol strechy 25°, 30°, 35°, 40°, 45°, kedy už hovoríme o šikmej streche.

Pri vegetačných strechách je dôležité zachovať rovnováhu medzi estetikou a funkčnosťou. Sklon plochej strechy s vegetačnou vrstvou by mal byť do 5 stupňov. Pre výpočet sklonu zelenej strechy sa používa rovnaký vzorec ako pri plochej streche. Ak je sklon strechy nedostatočný, voda môže stagnovať a hromadiť sa na povrchu.

Metódy vytvárania spádu na plochých strechách

Medzi najbežnejšie postupy vytvárania spádu na plochých strechách patrí vytvorenie spádu na samotnej strešnej konštrukcii, prípadne pridanie poteru kladeného na spád na plochú strechu. V súčasnosti je však jedným z najefektívnejších spôsobov vyspádovanie plochej strechy pomocou dosiek z expandovaného polystyrénu (EPS). Pevné spádové dosky z EPS je možné použiť na vyspádovanie nových a dospádovanie rekonštruovaných striech, terás a balkónov.

Spoločnosť POLYFORM ponúka realizačným spoločnostiam, projektantom a pod. vysoko kvalitné jedno a dvojspádové dosky z bieleho a sivého EPS. Tieto dosky je možné použiť na vyspádovanie nových a dospádovanie rekonštruovaných striech, balkónov a terás. Dosky z expandovaného polystyrénu, vďaka nízkej nasiakavosti, zabezpečujú aj pri zvýšenej vlhkosti požadované tepelnoizolačné vlastnosti. Vyspádovanie plochej strechy pomocou použitých spádových dosiek z EPS je jedným z najefektívnejších spôsobov. Takto zhotovená skladba strešného plášťa nezaťažuje nosnú konštrukciu strechy vďaka svojej nízkej objemovej hmotnosti (15-30 kg/m3).

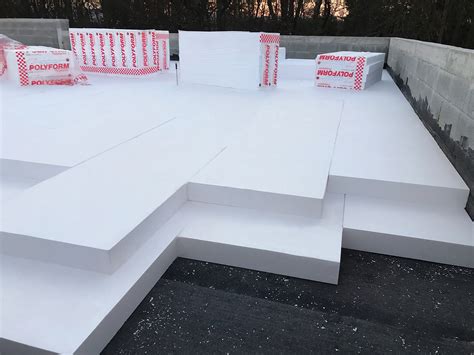

Spádové dosky z EPS: Detailný pohľad

Spádové kliny z EPS sú štandardne vyrábané v rozmere 1x1 meter. Podkladové rovné dosky sú prevažne v rozmere 1x2,5 metra, alternatívne môžu byť použité aj rozmery 1x0,5 metra, 1x1 meter. Rozmer spádových klinov (1x1 meter) rozdeľuje pôdorys spádovanej plochy na štvorcovú sieť. Hrúbka rovných dosiek je obmedzená výrobnými možnosťami od 10 mm po 400 mm. Hrúbka spádových dosiek sa vyrába od 5 mm, ale odporúčame spádové kliny od hrúbky 20 - 300 mm, maximálne.

Spád je určený možnosťami výroby, preto nie je možné vyrobiť ľubovoľný spád klinov z EPS. Najmenší možný spád je 0,5% (5 mm / 1 meter dĺžky). Ďalšie možné spády sú odstupňované rádovo po 0,5%, t.j. 1,0%, 1,5%, 2,0%, 2,5%, 3,0% atď. Podľa normy STN 73 1901 - Navrhovanie striech sa odporúča minimálny spád 1° = 1,75%, po zaokrúhlení = 2%.

Spravidla nie je presne stanovené (nariadené) odkiaľ je potrebné začať ukladať dosky spádovej vrstvy. Je to ľubovoľné a závisí to od technického a technologického postupu realizačnej firmy. V úžľabiach a nárožiach sa spádové kliny musia prerezať po uhlopriečke. Sú to spádové dosky, ktoré slúžia na obchádzanie prekážok pri spádovaní. Hrúbka od 5 mm (alternatívne 10 mm) a spád je vždy dvojnásobný ako samotný spád strechy. Rozháňacie kliny sú označené ako „X+číslo“ a sú navrhované tak, aby úžľabie medzi spádom a rozháňacím klinom bolo minimálne 1 meter.

Kľúčové princípy pri realizácii spádovania

Pred objednaním kladačského plánu odporúčame preveriť skutočné rozmery strechy a polohu odvodňovacích prvkov! Podklad pod spádovou tepelnoizolačnou vrstvou musí byť dostatočne rovný, v prípade rekonštrukcií dorovnaný. Podkladové dosky sa odporúča ukladať na väzbu - prekrývanie zvislých škár medzi doskami. Tepelnoizolačné dielce je potrebné kotviť k podkladu z dôvodu účinkov sania vetra. Súčiniteľ tepelnej vodivosti EPS materiálov sa pohybuje v rozmedzí 0,031 ~ 0,036 W/(m.K).

Kvalitným zateplením strechy je možné dosiahnuť významné energetické úspory. Cez strechu, ktorá nie je zateplená, uniká až 30% celkovej energie. Nielenže to navyšuje celkové náklady kvôli strate tepla, ale staviame sa nezodpovedne aj k životnému prostrediu. Preto je potrebné dbať aj na komplexnú izoláciu domu, vrátane strechy, ktorá má byť vyrobená z kvalitných materiálov.

Výber vhodnej strešnej krytiny a jej vplyv na sklon

Výber vhodnej strešnej krytiny musí byť ovplyvnený najmä jej schopnosťou odvádzať vodu a tiež funkciou strechy. Na plytký sklon strechy sa používajú súvislé strešné krytiny, ako je EPDM fólia. Dobre sa osvedčí aj na šikmých strechách, kde je potrebná dokonalá izolácia. RubberCover EPDM je populárny strešný systém na hydroizoláciu plochých striech. Najpoužívanejším typom krytiny pre rovné strechy je PVC fólia. Ide o bezúdržbový materiál, ktorý výborne odoláva slnečnému žiareniu a ostatným poveternostným vplyvom. Hrúbka materiálu sa pohybuje od 1,2 mm (odporúča sa minimálne 1,5 mm).

Strešné krytiny sa podľa svojej hmotnosti delia na ťažké a ľahké. Poznať ich hmotnosť je veľmi podstatné vzhľadom na krov a korektné naprojektovanie strešnej konštrukcie. Pri výbere vhodnej strešnej krytiny sa musíme riadiť najmä jej schopnosťou odvádzať vodu, čo určuje jej použitie na konkrétny sklon strechy. Ak viete, aký typ krytiny chcete, skôr ako začnete projektovať, prispôsobte si sklon strechy samotnej krytine. Nie každá krytina je totiž vhodná na všetky typy striech. Rešpektujte odporúčania odborníkov a výrobcov krytiny, ktorí pri každom type uvádzajú minimálny a bezpečný sklon. Pri výbere krytiny dbajte na to, aby bola škridla odolná voči vonkajším vplyvom ako je mráz, silný vietor, ťažký, zosúvajúci sa sneh, ale aj kyslý dážď, machy a vtáčí trus.

Profesionálna podpora pri návrhu spádovania

Správne spádovanie plochej strechy je kľúčovým krokom pri ochrane budovy pred vodou a vlhkosťou. Spoločnosť POLYFORM ponúka realizačným spoločnostiam a projektantom spracovanie ukladacieho plánu spádovania plochej strechy. Spracovanie kladačského plánu je súčasťou štandardnej technickej podpory spoločnosti.

Časť 2 - kladačského plánu sa posiela po obdržaní objednávky a obsahuje kompletný výkaz výmer s počtami kusov a výkres kladačského plánu. Návrh je vypracovaný individuálne na každú jednu konkrétnu strechu. Nie je možné ho zovšeobecňovať. Súčasťou plánu je aj 3D model pre lepšiu vizualizáciu - predstavu tvaru navrhovanej strechy. V návrhu je uvedené potrebné množstvo rovných a spádových dosiek - kusovník. Pre jednoduchšiu identifikáciu dosiek sú tieto označené v kusovníku a následne aj v ukladacom pláne. Odmenou pre spracovanie kladačského plánu a návrhu spádovania (výkazu) sú čitateľné podklady a jasne stanovené požiadavky od objednávateľa (projektant, investor resp. spôsob spádovania - do vpuste, do žľabu, minimálna hrúbka tepelnej izolácie). Štandardná doba spracovania kladačského plánu s výkazom je 1-2 pracovné dni (v prípade náročnejšieho zadania sa môže doba spracovania predĺžiť).

Aj keď investícia do plochej strechy je finančne náročná, je vždy dôležité dať navrhnúť správnu skladbu a hrúbku tepelnoizolačného materiálu skúsenému projektantovi. Stavba domu si vyžaduje množstvo znalostí, ale aj starostí a pretečených nervov. Obklopte sa preto tými správnymi ľuďmi a proces návrhu a realizácie strechy pôjde hladšie.

Prípadová štúdia: Drevená konštrukcia strechy termálneho kúpaliska

V kontexte návrhu strešných konštrukcií je zaujímavá aj analýza priestorovej veľkorozponovej drevenej konštrukcie strechy termálneho kúpaliska. Objekt bol po spustení do prevádzky uzavretý kvôli havarijnému stavu strešného plášťa a ďalším poruchám nosných konštrukcií. Následné posudky odhalili chyby v projekte, zhotovení a prevádzkovaní objektu. Objednávateľ sa rozhodol pre novú drevenú strešnú konštrukciu.

Okrajovými podmienkami pri vypracovaní návrhu novej strešnej konštrukcie boli vonkajší tvar strechy a približne rovnaký prenos zaťaženia na existujúce železobetónové konštrukcie a základy. Strecha nad bazénovou časťou objektu je v tvare ihlana so sklonom 22° nad pôdorysom s vonkajšími rozmermi 25,2 × 25,2 m. K nej je pripojená plochá strecha nad pôdorysom lichobežníkového tvaru s rozpätím 18,0 m. Na vrchole ihlanu je menšia strieška zhodného tvaru.

Za nosnú konštrukciu strešného plášťa boli zvolené dosky z krížom lepeného dreva (CLT) hrúbky 100 mm, zo spodnej strany v pohľadovej kvalite. CLT dosky boli uložené na rošte z prútov z lepeného lamelového dreva (BSH). Prípoj resp. kríženie prútov roštu bolo riešené netradičným spôsobom - preplátovaním prútov, pričom prípoj bol doplnený vlepenými oceľovými tyčami. Pre potvrdenie predpokladov a výpočtov tohto prípoja bol prípoj experimentálne odskúšaný na troch vzorkách skutočnej veľkosti ešte pred odovzdaním projektu.

Konštrukcia bola montovaná z veľkorozmerových dielcov, ktoré boli pripravené vedľa objektu. Základným prvkom sú štyri vencové prievlaky z lepeného lamelového dreva (BSH) prierezu 320×1800-25520 mm, ktoré ležia na železobetónových rámoch. Pôvodný stredový oceľový stĺp bol nahradený novým oceľovým stĺpom vyplneným betónom. Nárožné prúty sú uložené v rohoch vencových nosníkov a sú podopierané vzperami kruhového prierezu priemeru 300 mm vychádzajúcimi zo stredového stĺpa. Na nárožné nosníky sú osadené vopred pripravené veľkoplošné valbové dielce.

Nová pôsobivá strešná konštrukcia termálneho kúpaliska je príkladom úspešnej spolupráce statika a architekta so zhotoviteľom konštrukcie a zároveň dobrej spolupráce praxe so Slovenskou technickou univerzitou v Bratislave.

Projektovanie strechy: Zohľadnenie klimatických a stavebno-technických faktorov

Sklon strešnej plochy slúži na to, aby sa z budovy čo možno najrýchlejšie odviedli vodné zrážky. V rôznych regionálnych a miestnych podmienkach sa vyvinuli odlišné typy šikmej strechy. Z veľkého množstva poznatkov získaných na základe skúseností je možné navrhnúť pre tú ktorú situáciu takmer perfektnú strechu. Podstatné faktory, ktoré majú vplyv na výsledný typ strechy, zahŕňajú:

• Klimatické faktory: Početnosť, množstvo a forma vodných zrážok (dážď, sneh), slnečné žiarenie, tepelná ochrana v lete, získavanie solárnej energie, zaťaženie vetrom, frekvencia výskytu vetra, smer vetra, rýchlosť vetra.
• Regionálne faktory: Exponovaná poloha, miestne dostupné strešné stavebné materiály, dopravné možnosti.
• Stavebno-technické faktory: Znalosti výroby strešného stavebného materiálu, rozsah skúseností projektanta, technické znalosti, remeselné zručnosti a možnosti, stavebno-fyzikálne požiadavky (tepelná ochrana, ochrana pred kondenzáciou, ochrana pred hlukom), dopravné mechanizmy, zdvíhacie zariadenia.

Čím strmší je sklon strechy, tým rýchlejšie steká zrážková voda. Pred spustením strechy sa urobí výkres, ktorý zobrazuje svahy, rozmery svahov, smer pohybu vody prúdi k prijímacím lievikom. Pôdorys strechy je potrebný na výpočet materiálov a zníženie rizika chýb počas inštalácie.

Projekt vodorovnej strechy je stavebný plán zakreslený na úrovni hrebeňa strechy. Výkres je vypracovaný v súlade s požiadavkami noriem GOST, vyhotovený v mierke 1:500 a 1:200. Pôdorys zobrazuje tvar vrchnej krytiny, je znázornený konštrukčný typ strechy. Okrem vodorovného priemetu je uvedený bočný a čelný výkres pôdorysu, ktorý podrobne predstavuje predložené nosné konštrukcie. Potreba plánu spočíva v tom, že po štúdiu výkresu v spojení so zvislými časťami strechy sa počíta množstvo materiálov. Určuje sa druh dreva pre konštrukcie, izoláciu, hydroizoláciu, parozábranu a strešnú krytinu. Podľa schémy vyčnievajúcich častí sa počítajú lineárne metre hrebeňového prvku, diely pre svahy, veterné dosky.

Výkresy označujú potrebné informácie pre strešné zariadenie, uvádzajú sa rozmery. Vo zväčšených schémach uzlov sú pripevnené prierez a dĺžka Mauerlatu, krokvy, latovanie. Predstavujú spôsob vzájomného upevňovania konštrukčných prvkov, označujú pomocné spojovacie prvky a typ hardvéru. Plán strechy zobrazuje: miesta inštalácie drenážnych kolektorov, žľabov, smer pohybu vody; rozloženie plechov alebo pásov strešnej krytiny; umiestnenie vikierových okien; rady korčúľ, rampy, údolia, kliešte, hranice parapetov. Plán označuje body výstupu na strechu kvôli údržbe a opravám. Pri určovaní stavby, druhu stavby a požadovanej životnosti sa prihliada na klímu regiónu a sklon svahov. V detských inštitúciách, školách, nemocniciach sa berie do úvahy požiarna odolnosť strešného materiálu. Pre súkromný sektor sú dôležité náklady na stavbu strechy, možnosť opravy a pevnosť.

Typy striech a ich charakteristiky

Typ strechy sa vyberá z typov konštrukcie:

• Plochý: Rovná strecha, ľahko zostaviteľná konštrukcia, častejšie sa používa vo viacpodlažných budovách, kde je veľká plocha pokrytia a nízky sklon. S vývojom moderných povlakov na zvitky (euroruberoidné, gumové a PVC fólie), ako aj striekaných tmelových kompozícií rastie popularita tohto typu striech. Ploché strechy zahŕňajú prevádzkované a neprevádzkované. Prvý typ je vyrobený so silným rámom a povlakom, ktorý odolá príslušnému zaťaženiu. Na pláne vyťaženej strechy ukazujú miesta prechodu ľudí, mosty. Strecha súkromného domu je zriedka vyrobená so skosením na jednu stranu, častejšie sa tento typ používa pre prístrešky, garáže a iné technické miestnosti, umiestnené na hospodárskych budovách a verandách. Hlavné konštrukcie sú vyrobené z dreva, niekedy sa používajú železné prvky. Strechy s miernym sklonom sú orezané valivými materiálmi a svahy veľkej strmosti pokryté oceľovým plechom a kovovými dlaždicami.
• Kôlňa (jednostranná): Stavby haly sú s podkrovím alebo bez podkrovného priestoru. Úspora materiálu na jednostrannú strechu je v porovnaní so štítom rovnakého štvorca asi 30 - 35%. Jednoplášťové strechy majú jednoduchý DIY dizajn. Ak je v oblasti konštantný smer vetra, je takáto konštrukcia najbezpečnejšou možnosťou.
• Štítová: Na vrchole sú dve roviny svahov spojené pod určitým uhlom, zatiaľ čo po stranách sú zvislé plochy trojuholníkového tvaru (štíty). Výhody štítového dizajnu: praktickosť a organický vzhľad; veľká ďalšia miestnosť pod strechou pre prácu alebo voľný čas; v podkrovnom priestore sú umiestnené vykurovacie a ventilačné zariadenia; je vhodný akýkoľvek druh materiálu. Sneh sa zo strechy topí sám od sklonu 20°, takže čistenie je vylúčené, ak dodatočne namontujete snehové zábrany, ktorých umiestnenie je uvedené na pôdoryse šikmej strechy. Nevýhodou je, že konštrukcia podkrovia vyžaduje zložitejšiu štruktúru a v lete sa horná časť zahrieva. Štítové strechy je možné vyrobiť s rôznymi dĺžkami svahov v rôznych uhloch.
• Valbová (štyri svahy): Toto je valbová strecha alebo polovica valby. Tento dizajn sa vyznačuje zvýšenou pevnosťou vďaka svojej štruktúre. Horný pôdorys je pohľad z obálky, v valbovej streche nie sú štíty. V štruktúre nosného systému sa používajú vrstvené a závesné krokvy, sú spojené štandardnými spôsobmi. Štvorstupňová strecha má 2 lichobežníkové a 2 trojuholníkové svahy, ktoré sú v kontakte s rebrami. Existujú možnosti, keď sa naklonené roviny zhromažďujú zhora v jednom bode - valbová strecha. Voľba typu valbovej strechy závisí od účelu budovy a jej pôdorysných rozmerov. Štvorcové budovy sú pokryté valbovou strechou a pravouhlé sú postavené s valbovou odrodou.
• Viachranná (multi-štít): Takáto štruktúra je jednou z najťažších z dôvodu veľkého počtu vzájomne sa ovplyvňujúcich rovín v rôznych smeroch. Vďaka architektonickým prvkom je vrchná časť budovy originálna a atraktívna, avšak návrh si vyžaduje presné výpočty spojovacích rovín. Dlhé vyčnievajúce čiary sa nazývajú kliešte, okrem toho je v dizajne veľa svahov a dolín. Potreba štítovej konštrukcie nastane, ak sa urobí prístavba a jej krytie by malo byť v rovnakom štýle ako strecha budovy. Ďalšou potrebou zložitej konštrukcie je inštalácia zapustených okien alebo organizácia bočného zasklenia v podkroví. Viachranná strecha je odolná konštrukcia kvôli veľkému počtu priečnych výstuh, ktoré zosilňujú konštrukciu.
• Podkrovná strecha (mansardová): Ďalšia izba je umiestnená pod jednou a štítovými, valbovými a valbovými strechami. Jeho umiestnenie (zlomené alebo symetrické) určuje štruktúru hornej paluby. Projekt zohľadňuje osvetlenie podkrovia, bočných a horných okien a je zložitejší ako pôdorys s plochou strechou. Vrchný náter je často kombinovaný s presklením, takže pred začatím práce je potrebné návrh starostlivo vyvinúť. Schéma sa vyberá v spojení s architektonickými formami, berúc do úvahy účel miestnosti. Strmé svahy sú pokryté materiálom, ktorý sa dá samočistiť od snehu alebo sú na strechu umiestnené ďalšie ochranné lišty. Používajú vlnitú lepenku, prírodné a umelé dlaždice, oceľový plech.
• Neštandardné strechy: Konštrukcia neštandardnej strechy vedie k nadmernej spotrebe materiálu. Zložité strechy sú zriedkavé kvôli špecifickému dizajnu a veľkému množstvu použitých materiálov. Medzi neštandardné typy patria štruktúry: kupolovité strechy, polodóm, zložený, kostolnej veže. Guľovitá strecha spočíva na kruhovej konštrukcii. Polodóm je pripojený k dvom svahom, pričom z dvoch strán alebo z jednej má oválne usporiadanie. Skladané strechy sú vyrobené pyramídové, kupolovité, valbové, klenbové, zatiaľ čo poschodia majú podobnú štruktúru a sú umiestnené jeden nad druhým a smerom hore sa zmenšujú. Strechy v tvare špirály sú vertikálne pretiahnuté s malými rozmermi v základni, vyzerajú nádherne, ale prispievajú k nadmernému výdaju materiálov.

Časté chyby v dizajne strechy

Ak sa pri zostavovaní projektu strechy nezohľadnia viaceré nuansy, zaniknú nosné prvky a povlak. Prvou chybou je ignorovanie samotného plánu a výkresov. Dizajnéri a dizajnéri majú skúsenosti a riadia sa predpismi, preto vyberajú najlepšiu možnosť z hľadiska sily a hospodárnosti.

Hlavné chyby sa vyskytujú v situáciách:

• Výstup vetrania v šikmých priestoroch.
• Nadmerný počet parapetov, snehové rošty.
• Zariadenie úzkych ríms.
• Výber slabého materiálu a typu latovania pre plochú strechu.
• Nesprávne organizovaný odtok vody.

Chyby vedú k porušeniu prevádzkových charakteristík povlaku, znižujú odolnosť proti zaťaženiu. Konštrukcia strechy musí obsahovať požiarne rampy.

Na pôdoryse strechy sú viditeľné čiary zobrazené tam, kde sa svahy pretínajú, zatiaľ čo sklon je položený. Smer prúdenia vody do lievikov je označený šípkami. Na rovnom povrchu sú takéto prijímače umiestnené vo vnútri budovy a šikmé možnosti poskytujú kolektory v rohoch budovy. Podľa noriem o strešnom pláne navyše zobrazujú: pouličné požiarne rebríky, hlavy ventilačných šácht, komíny, výstupné konštrukcie. Oddelené oblasti povrchu s rôznymi sklonmi a štvorcami sú graficky zvýraznené a sú doplnené textom popisu.
