Pôdorys Plochých Striech: Kľúč k Precíznej Realizácii a Dlhej Životnosti

Pred spustením akýchkoľvek stavebných prác na streche, najmä pri konštrukciách plochých striech, je nevyhnutné mať k dispozícii detailný a presný pôdorys. Tento výkres, ktorý zobrazuje svahy, ich rozmery a smer pohybu vody smerom k prijímacím lievikom, slúži ako základný kameň pre celý proces výstavby. Jeho primárnou úlohou je zabezpečiť presný výpočet potrebných materiálov a minimalizovať riziko vzniku chýb počas inštalácie. Pôdorys vodorovnej strechy je teda viac než len technický nákres; je to stavebný plán zakreslený na úrovni hrebeňa strechy, ktorý zohľadňuje všetky špecifické požiadavky a normy.

Význam a Obsah Pôdorysu Plochých Striech

Projekt vodorovnej strechy je dôkladne vypracovaný v súlade s požiadavkami príslušných noriem, často v mierke 1:500 alebo 1:200, čo umožňuje zobraziť detaily s vysokou presnosťou. Pôdorys má za úlohu zobraziť nielen tvar vrchnej krytiny, ale aj konštrukčný typ celej strechy. Okrem samotného vodorovného priemetu sú často súčasťou projektu aj bočné a čelné výkresy pôdorysu, ktoré detailne predstavujú nosné konštrukcie a ich vzájomné prepojenie.

Potreba takéhoto precízneho plánu spočíva v tom, že po dôkladnom štúdiu výkresu v spojení so zvislými časťami strechy je možné presne vypočítať množstvo potrebných materiálov. To zahŕňa nielen hlavné konštrukčné prvky, ale aj všetky vrstvy strešného plášťa. Určuje sa tak druh a objem dreva pre konštrukcie, množstvo izolačných materiálov, parozábrany a samozrejme aj strešnej krytiny. Podľa schémy vyčnievajúcich častí sa následne počítajú lineárne metre hrebeňových prvkov, diely pre svahy a veterné dosky, čím sa zabezpečí komplexné plánovanie všetkých súčastí.

Informácie obsiahnuté v pláne a vlastnosti prípravy výkresov sú kľúčové pre úspešnú realizáciu. Výkresy označujú všetky potrebné informácie pre správne zhotovenie strechy a uvádzajú presné rozmery. Vo zväčšených schémach uzlov sú pripevnené prierez a dĺžka Mauerlatu, krokiev, latovania. Tieto detaily predstavujú spôsob vzájomného upevňovania konštrukčných prvkov, označujú pomocné spojovacie prvky a špecifikujú typ hardvéru, čím eliminujú akékoľvek pochybnosti počas montáže.

Plán strechy zobrazuje kľúčové prvky pre správne fungovanie odvodnenia a celkovú funkčnosť strechy. Medzi ne patria miesta inštalácie drenážnych kolektorov a žľabov, ako aj presný smer pohybu vody. Zobrazuje sa aj rozloženie plechov alebo pásov strešnej krytiny, umiestnenie vikierových okien, rady korčúľ, rampy, údolia, kliešte a hranice parapetov. Tieto informácie sú nevyhnutné pre správne prevedenie detailov a zabezpečenie vodotesnosti strechy.

Plán navyše označuje body výstupu na strechu, ktoré sú nevyhnutné pre budúcu údržbu a opravy. Pri určovaní vhodnej konštrukcie, druhu stavby a požadovanej životnosti strechy sa vždy prihliada na klimatické podmienky regiónu a sklon svahov. V špecifických budovách, ako sú detské inštitúcie, školy či nemocnice, sa osobitná pozornosť venuje požiarnemu odolnosti strešného materiálu. Pre súkromný sektor sú zase často dôležité náklady na stavbu strechy, možnosť jej neskoršej opravy a celková pevnosť konštrukcie.

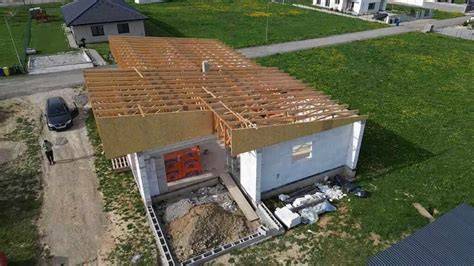

Typológia Striech a Výber Konštrukcie

Výber vhodného typu strechy je zásadný pre jej funkčnosť a estetiku. Typ strechy sa vyberá z rôznych konštrukčných typov, medzi ktoré patria:

• Plochá strecha: Charakteristická nízkym sklonom, často využívaná pri viacpodlažných budovách.
• Pultová strecha (kôlňa): Jednoduchá konštrukcia s jedným sklonom, vhodná pre rôzne typy budov.
• Štítová strecha: Klasická strecha s dvoma sklami spojenými v hrebeni.
• Valbová strecha: Strecha so štyrmi sklami, bez štítov.
• Multi-štítová strecha: Komplexná strecha s viacerými vzájomne sa pretínajúcimi sklami.
• Podkrovná strecha (mansardová): Strecha umožňujúca vytvorenie obytného priestoru pod strechou.
• Ďalšie neštandardné možnosti: Zahŕňajú kupolové, polodómové či špirálovité strechy.

Niektoré vzory, ako napríklad ploché a šikmé manzardové strechy, sú mimoriadne populárne vďaka svojej funkčnosti a estetike. Menej často sa používajú zložitejšie varianty, ako sú viacštítové, kupolovité a špirálovité strechy, ktoré si vyžadujú špecifické konštrukčné riešenia a precízne plánovanie.

Plochá Strecha: Modernosť a Funkčnosť

Plochá strecha, aj keď sa môže zdať jednoduchá, si vyžaduje dôkladné plánovanie, najmä pokiaľ ide o odvodnenie a izoláciu. Ľahko zostaviteľná konštrukcia sa častejšie používa vo viacpodlažných budovách, kde je veľká plocha pokrytia a nízky sklon. Predtým sa pri plochých strechách používali strešné materiály v starom štýle, ktoré nezaručovali dlhodobú prevádzku. S vývojom moderných povlakových materiálov, ako sú zvitkové materiály (euroruberoid, gumové a PVC fólie), ako aj striekané tmelové kompozície, rastie popularita tohto typu striech.

Ploché strechy sa delia na dva základné typy: prevádzkované a neprevádzkované. Prevádzkovaný typ je vyrobený so silným rámom a povlakom, ktorý odolá príslušnému zaťaženiu. Na pláne prevádzkovanej strechy sú vyznačené miesta prechodu ľudí a prípadné mosty. Strecha súkromného domu je zriedka vyrobená so skosením na jednu stranu; tento typ sa častejšie používa pre prístrešky, garáže a iné technické miestnosti, umiestnené na hospodárskych budovách a verandách. Hlavné konštrukcie sú často vyrobené z dreva, pričom sa niekedy používajú aj železné prvky. Strechy s miernym sklonom sú zvyčajne pokryté valivými materiálmi, zatiaľ čo svahy s väčšou strmosťou môžu byť pokryté oceľovým plechom a kovovými dlaždicami.

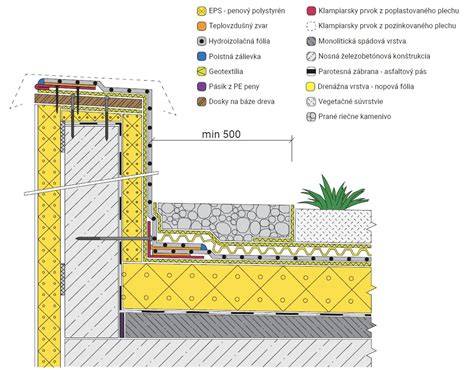

Z hľadiska odvodnenia je pri plochých strechách kľúčové zabezpečiť dostatočný spád. Ploché strechy sa navrhujú s minimálnym sklonom 2 % a spravidla s vnútorným odvodňovaním. Odvádzanie vody strešnými žľabmi umiestnenými zvonka by sa malo použiť len pri šikmých strechách s malým sklonom a s hydroizoláciou, a to len vo výnimočných prípadoch. Plochá strecha zhotovená bez sklonu by bola bezproblémová len pri úplne vodorovných plochách nosnej konštrukcie, čo v praxi nemožno zabezpečiť vzhľadom na nevyhnutné nepresnosti zhotovenia a previsy plôch. Tieto strechy sa preto považujú za špecifické konštrukcie a pri realizácii im treba venovať mimoriadnu pozornosť. Na monolitické platne sa preto zvyčajne nanesie spádový betón s plochými úžľabiami smerujúcimi k strešným odtokom. Najmä pri ľahkých konštrukciách sa často nepoužije vyrovnávacia vrstva na vytvorenie sklonu a celý strop sa zhotoví so sklonom. Vodorovný podhľad sa dosiahne dokonale odvetrávanými zavesenými sadrokartónovými podhľadmi a pod. Obe polovice plochej strechy by sa mali odvodňovať minimálne dvomi dažďovými odpadmi. Pri komplikovaných pôdorysoch strechy sa väčšinou požaduje viac vtokov, ktorých poloha závisí od pôdorysu miestností pod strechou a od možností vytvorenia sklonu v jednotlivých prípadoch. Funkčnosť hydroizolácie sa zaručí, keď vnútorné vtoky budú vzdialené aspoň 50 cm od okrajov strechy, napojené na stenu alebo od iných priestupov (svetlíkov, vetrákov zdravotnotechnických zariadení a pod.). Okrem toho treba zabezpečiť, aby voda vždy odtekala cez okraje strechy von a neprenikala do okolitých konštrukčných prvkov. Z tohto dôvodu sa navrhujú núdzové prepady v podobe chrličov.

Z hľadiska tepelnej ochrany stavebných konštrukčných prvkov určujú príslušné normy a nariadenia o šetrení energiou požiadavky. Pri plochých strechách sa musí vychádzať z hrúbky tepelnoizolačného materiálu minimálne 160 mm (pri predpokladanej tepelnej vodivosti 0,04 W/(m . K)). Pri extrémnych požiadavkách, napríklad pri relatívnej vlhkosti vyššej ako 75 % (a vnútornej teplote 20 °C), sú mimoriadne opatrenia zamerané na vetranie a vykurovanie väčšinou lacnejšie a spoľahlivejšie ako zosilnenie tepelnej izolácie. Pri navrhovaní zavesených podhľadov pod jednoplášťovými plochými strechami treba odvetrávaním zabezpečiť, aby sa aj nad zavesenými podhľadmi dosiahla vnútorná teplota, z ktorej sa vychádza pri dimenzovaní tepelnej izolácie. V žiadnom prípade sa nesmie bez výpočtu na spodnej strane stropu celoplošne použiť tepelnoizolačný materiál.

Ploché strechy musia byť odolné proti ohňu šíriacemu sa vzduchom. Požiadavka na odolnosť proti ohňu prenášanému vzduchom je v každom prípade splnená, keď je strešný plášť pokrytý minimálne 5 cm hrubou vrstvou štrku (so zrnitosťou 16/32). Stále striedanie vlhkosti a sucha, teplotné rozdiely medzi teplotami v zime a teplotami až do 80 °C pri oslnení v lete, ale najmä účinok ultrafialového slnečného žiarenia veľmi namáhajú nechránenú hydroizoláciu plochej strechy. Preto treba vždy naprojektovať ochrannú vrstvu povrchu. Svetlá farba plastových strešných hydroizolačných pásov, trvácnejšie vrstvy z jemnej drviny, drobného štrku alebo hliníkového prášku vo veľkej miere odrážajú slnečné svetlo a znižujú ohrievanie strešného plášťa. Okrem toho možno na strešný plášť použiť ochranné fólie. Pri hydroizoláciách z bitúmenových pásov musia vrchnú vrstvu tvoriť pásy z bitúmenu modifikovaného polymérom. Vo veterných oblastiach a pri nebezpečenstve vzniku vírenia v blízkosti strešných nadstavieb (napr. väčších komínov, výťahových šácht) treba štrkové zásypy zabezpečiť. Keďže materiály na spevnenie štrkových vrstiev v celom priereze nemožno použiť pri každom type povlakovej krytiny, zásyp možno spevniť nastriekaním syntetických živíc, ktoré spoja hornú vrstvu štrku. Rozlišuje sa zabezpečenie vo vnútornej, v okrajovej a rohovej zóne strechy.

Pri uzavretých budovách s výškou do 20 m stačia lepené spoje zhotovené podľa príslušných tabuliek. Pri lepení za studena treba dodržiavať pokyny výrobcu. Pevnosť proti odtrhnutiu každej prilepenej vrstvy a samotná pevnosť lepených spojov musia byť také vysoké, aby sa bezpečne prenieslo zaťaženie vetrom. Keď jedna z prilepených vrstiev nedosahuje dostatočnú pevnosť proti odtrhnutiu, treba použiť iné opatrenia. Pri vhodnom podklade (napr. tvarovanom plechu, dreve) možno kotviť pomocou tanierových rozperných kotiev, skrutiek do dreva alebo samorezných skrutiek s tanierovými držiakmi a v bodoch klincami so širokou hlavou minimálne s dvomi kotveniami na m². Škáry debnenia by mali byť pod povlakovou krytinou spojené na pero a drážku alebo iným rovnocenným spôsobom.

Pultová Strecha: Jednoduchosť a Úspora

Konštrukcie pultových striech sú charakteristické jedným sklonom a sú považované za jedno z najjednoduchších riešení. Stavby pultových striech môžu byť s podkrovím alebo bez podkrovného priestoru. Úspora materiálu na jednostrannú strechu je v porovnaní so štítovou strechou rovnakej plochy približne 30 - 35 %. Jednoplášťové strechy majú jednoduchý dizajn, ktorý je často vhodný aj pre domácich majstrov. Ak je v oblasti konštantný smer vetra, je takáto štruktúra najbezpečnejšou možnosťou, pretože minimalizuje riziko poškodenia vetrom.

Štítová Strecha: Klasika s Potenciálom

Štítová strecha je jednou z najbežnejších konštrukcií, kde sa dve roviny svahov spájajú v hrebeni pod určitým uhlom. Po stranách sa nachádzajú zvislé plochy trojuholníkového tvaru, nazývané štíty. Medzi hlavné výhody štítového dizajnu patrí jeho praktickosť a organický vzhľad. Poskytuje tiež veľkú dodatočnú miestnosť pod strechou, ktorá môže byť využitá na prácu alebo voľnočasové aktivity. V podkrovnom priestore je možné umiestniť vykurovacie a ventilačné zariadenia. Štítová strecha je navyše vhodná pre akýkoľvek typ strešnej krytiny.

Sneh sa zo strechy zvyčajne topí sám pri sklone 20°, čím sa eliminuje potreba manuálneho čistenia. Ak je to potrebné, dodatočne sa montujú snehové zábrany, ktorých umiestnenie je presne definované na pôdoryse šikmej strechy. Nevýhodou štítovej strechy môže byť zložitejšia konštrukcia podkrovia a tendecia k prehrievaniu hornej časti v lete. Štítové strechy je možné vyrobiť s rôznymi dĺžkami svahov a pod rôznymi uhlami, čo umožňuje prispôsobiť ich konkrétnym požiadavkám.

Valbová Strecha: Pevnosť a Estetika

Valbová strecha, známa aj ako štvorspádová strecha, je charakteristická svojou zvýšenou pevnosťou vďaka svojej štruktúre. Horný pôdorys je pohľad z obálky, pričom vo valbovej streche chýbajú štíty. V nosnom systéme sa používajú vrstvené a závesné krokvy, ktoré sú spojené štandardnými spôsobmi. Štvorstupňová strecha má zvyčajne dva lichobežníkové a dva trojuholníkové svahy, ktoré sa spájajú v rebrách. Existujú aj varianty, kde sa naklonené roviny zbiehajú v jednom bode - ide o valbovú strechu. Voľba typu valbovej strechy závisí od účelu budovy a jej pôdorysných rozmerov. Štvorcové budovy sú často pokryté valbovou strechou, zatiaľ čo obdĺžnikové budovy môžu mať valbovú odrodu.

Multi-štítová Strecha: Dizajn a Komplexnosť

Multi-štítová konštrukcia patrí medzi najnáročnejšie strešné systémy kvôli veľkému počtu vzájomne sa ovplyvňujúcich rovín v rôznych smeroch. Vďaka svojim architektonickým prvkom však vrchná časť budovy pôsobí originálne a atraktívne. Návrh si však vyžaduje precízne výpočty spojovacích rovín. Dlhé vyčnievajúce línie sa nazývajú kliešte, pričom dizajn zahŕňa aj veľké množstvo svahov a údolí.

Potreba štítovej konštrukcie často nastane pri prístavbách, kde by malo byť krytie v rovnakom štýle ako strecha hlavnej budovy. Ďalším dôvodom pre zložitejšiu konštrukciu je inštalácia zapustených okien alebo organizácia bočného zasklenia v podkroví. Multi-štítová strecha je vďaka veľkému počtu priečnych výstuh, ktoré zosilňujú konštrukciu, veľmi odolná.

Podkrovná Strecha: Využitie Priestoru

Podkrovná strecha umožňuje vytvorenie ďalšej obytnej alebo úžitkovej miestnosti pod strechou, podobne ako pri štítových či valbových strechách. Jej umiestnenie (zlomené alebo symetrické) určuje štruktúru hornej paluby. Projekt zohľadňuje osvetlenie podkrovia prostredníctvom bočných a horných okien, čo ho robí zložitejším ako pôdorys s plochou strechou. Vrchný náter je často kombinovaný s presklením, preto je potrebné návrh starostlivo vyvinúť pred začatím prác. Schéma sa vyberá v spojení s architektonickými formami a berie do úvahy účel miestnosti. Strmé svahy sú pokryté materiálom, ktorý sa dá samočistiť od snehu, alebo sú na strechu umiestnené ďalšie ochranné lišty. Používajú sa materiály ako vlnitá lepenka, prírodné a umelé dlaždice či oceľový plech.

Neštandardné Strechy: Výzva pre Dizajn

Konštrukcia neštandardnej strechy často vedie k nadmernej spotrebe materiálu a vyžaduje špecifické dizajnové riešenia. Zložité strechy sú menej časté kvôli ich špecifickému dizajnu a veľkému množstvu potrebných materiálov. Medzi neštandardné typy patria štruktúry ako kupolové strechy, polodóm, zložené strechy či strechy v tvare kostolnej veže. Guľovitá strecha spočíva na kruhovej konštrukcii. Polodóm sa pripája k dvom sklám, pričom z dvoch strán alebo z jednej má oválne usporiadanie. Skladané strechy môžu mať pyramídový, kupolový, valbový alebo klenbový tvar, pričom jednotlivé poschodia majú podobnú štruktúru a sú umiestnené jedno nad druhým, zužujúc sa smerom nahor. Strechy v tvare špirály sú vertikálne pretiahnuté s malými rozmermi v základni, vyzerajú nádherne, ale prispievajú k nadmernému výdaju materiálov.

Časté Chyby v Dizajne a Realizácii Strechy

Pri zostavovaní projektu strechy je nevyhnutné zohľadniť všetky nuansy, aby sa predišlo zániku nosných prvkov a poškodeniu strešného povlaku. Ignorovanie samotného plánu a výkresov je jednou z najčastejších chýb. Skúsení projektanti a dizajnéri sa riadia predpismi a vyberajú najlepšiu možnú možnosť z hľadiska pevnosti a hospodárnosti.

Hlavné chyby sa však vyskytujú v nasledujúcich situáciách:

• Nesprávne umiestnenie vetracích otvorov: Výstup vetrania v šikmých priestoroch môže narušiť funkčnosť strešného systému.
• Nadmerný počet prvkov: Príliš veľký počet parapetov či snehových roštov môže byť nielen neestetický, ale aj zbytočne komplikovať údržbu.
• Zariadenie úzkych ríms: Nedostatočná šírka ríms môže viesť k problémom s odvodnením a poškodeniu fasády.
• Nesprávny výber materiálov: Výber slabého materiálu a nevhodného typu latovania pre plochú strechu je častou príčinou porúch.
• Nesprávne organizovaný odtok vody: Toto je jedna z najkritickejších chýb, ktorá môže viesť k zatekaniu a poškodeniu celej konštrukcie.

Tieto chyby vedú k porušeniu prevádzkových charakteristík povlaku a znižujú odolnosť strechy voči zaťaženiu. Konštrukcia strechy musí bezpodmienečne obsahovať aj prvky pre protipožiarne zabezpečenie, ako sú požiarne rampy.

Na pôdoryse strechy sú viditeľné čiary zobrazené tam, kde sa svahy pretínajú, pričom je vyznačený aj ich sklon. Smer prúdenia vody do lievikov je označený šípkami. Na rovnom povrchu sú takéto prijímače umiestnené vo vnútri budovy, zatiaľ čo pri šikmých možnostiach sú kolektory umiestnené v rohoch budovy. Podľa noriem o strešnom pláne navyše zobrazujú aj pouličné požiarne rebríky, hlavy ventilačných šácht, komíny a ďalšie výstupné konštrukcie. Oddelené oblasti povrchu s rôznymi sklonmi a štvorcami sú graficky zvýraznené a doplnené textovým opisom.
