Ploché strechy predstavujú v modernej architektúre dominantný prvok, najmä pri viacpodlažných budovách a priemyselných halách. Ich konštrukcia, hoci sa na prvý pohľad môže zdať jednoduchá, si vyžaduje precízne plánovanie a starostlivú realizáciu, aby bola zabezpečená jej dlhodobá funkčnosť a odolnosť voči poveternostným vplyvom. Kľúčovým dokumentom, ktorý predchádza samotnej výstavbe, je detailný výkres strechy, ktorý definuje nielen jej tvar a rozmery, ale aj smerovanie toku vody, umiestnenie odvodňovacích systémov a špecifikáciu použitých materiálov.
Konštrukčné typy plochých striech a ich špecifiká
Ploché strechy sa dajú kategorizovať podľa rôznych kritérií, pričom najvýznamnejšie delenie pre investora je podľa ich využitia. Rozlišujeme strechy nepochôdzne a pochôdzne, prípadne pojazdné. Pri pochôdznych a pojazdných strechách je nad hydroizolačnou vrstvou nevyhnutná jedna alebo viacero ďalších vrstiev, minimálne ochranná vrstva, ktorá chráni hydroizoláciu pred mechanickým poškodením a UV žiarením. Izolácia terás či vegetačných striech si vyžaduje osobitnú pozornosť a kvalitné vyhotovenie.
Ďalším dôležitým aspektom je delenie striech na jednoplášťové a dvojplášťové.
Jednoplášťová plochá strecha
Jednoplášťová strecha je charakteristická absenciou vetranej vzduchovej medzery v svojej skladbe. To kladie zvýšené nároky na konštrukčný a materiálový návrh, aby bola strecha funkčná nielen z hľadiska hydroizolačnej, ale predovšetkým tepelno-technickej ochrany. Cieľom je zabrániť prenikaniu vodných pár do tepelnej izolácie a eliminovať tak riziko kondenzácie, zníženia účinnosti izolácie, či vzniku defektov ako plesne alebo tepelné mosty.
Kľúčovým prvkom jednoplášťovej strechy je veľmi účinná parozábrana. Tá musí zabrániť prenikaniu vodných pár do tepelnej izolácie. Ako veľmi vhodný typ parozábrany sa pre tento typ strechy osvedčil asfaltový SBS modifikovaný pás s hliníkovou vložkou. SBS modifikácia, teda pridanie látky Styrén-Butadien-Styrén, vylepšuje vlastnosti asfaltovej hmoty.
Hrúbka tepelnej izolácie by mala byť určená výpočtom, ale ako minimum sa počíta aspoň 160 mm tepelnej izolácie. Pre tento účel je vhodný penový polystyrén typu EPS 100S stabil, ktorý je špecificky určený pre tento typ strechy. Alternatívou je tepelná izolácia z minerálnej vlny, napríklad Isover S alebo Monrock MAX E, ktoré sú tiež vhodné pre jednoplášťové strechy.
Celkový princíp jednoplášťovej strechy možno zhrnúť takto: ak parozábrana prepustí do skladby menej vodných pár, než sa dokáže cez hydroizoláciu dostať von, strecha bude v bežných podmienkach funkčná.

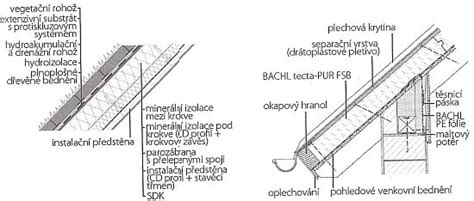

Klasická skladba jednoplášťové ploché strechy je nasledovná:
- Vrchná vrstva je hydroizolácia strechy, zvyčajne jednovrstvý plastový alebo asfaltový strešný pás. Pre plastové pásy sa používajú materiály ako PVC, TPO, FPO alebo EVA, často s vnútornou textíliou pre mechanické vlastnosti. Asfaltové pásy môžu byť aj viacvrstvové.
- Pod vrchnou vrstvou sa nachádza tepelnoizolačná vrstva. V závislosti od použitia a požiadaviek na požiarne zabezpečenie budovy sa používajú materiály ako PIR, PUR, EPS alebo minerálna vlna. Hrúbka izolácie sa pohybuje od 20 do 600 mm, pričom najväčšie hrúbky sú bežné pri chladiarenských prevádzkach.
- Medzi podklad (základnú vrstvu) a tepelnoizolačnú vrstvu sa umiestňuje parozábranná vrstva.
- Základná vrstva tvorí podklad a základ pre strechu. V priemyselných halách je to často oceľový trapézový plech (typicky s hrúbkou 0,75 - 0,88 mm), ale môže to byť aj drevo, betón, ľahčený betón alebo pórobetón.
Pri jednoplášťových strechách je dôležité dodržiavať minimálny sklon 2 % pre zabezpečenie odtoku vody, spravidla s vnútorným odvodňovaním.
Dvojplášťová plochá strecha
Dvojplášťová strecha obsahuje vo svojej skladbe, tradične pod horným plášťom, vetranú vzduchovú medzeru. Jej primárnym účelom je odvádzať vlhkosť zo skladby pomocou prúdiaceho vzduchu. Vďaka tejto medzere nie je potrebné klásť taký dôraz na použitie špičkových parozábran, môžu byť použité aj parozábrany s nižšou účinnosťou.
Aby dvojplášťová strecha fungovala správne, musí mať zabezpečené nasávacie a odvádzacie otvory pre prúdiaci vzduch. Častou chybou je, že tieto otvory, navrhnuté podľa noriem, sú zakryté mriežkami, ktoré obmedzujú prietok vzduchu o 50 % i viac. Výška vetranej medzery je taktiež kľúčová - čím nižší sklon strechy, tým vyššia medzera je potrebná pre efektívne prúdenie vzduchu.
Je zaujímavé, že vetraná medzera môže znížiť účinnosť tepelnej izolácie, pretože dochádza k akémusi "vyťahovaniu tepla" z izolácie. Pre dvojplášťové strechy sa ako tepelné izolácie často používa minerálna vlna, ktorá je schopná dobre odovzdávať vlhkosť do vetranej medzery.
Obrátená plochá strecha
Obrátená strecha je konštrukcia, kde je klasické poradie vrstiev prehodené. Na nosnej konštrukcii je umiestnená hydroizolácia, na nej drenážna vrstva, potom tepelná izolácia a nakoniec stabilizačná vrstva (často oddelená od tepelnej izolácie separačnou a drenážnou vrstvou). Voda teda preteká okolo tepelnej izolácie a steká k hydroizolácii.
Funkčnosť obrátenej strechy spočíva v použití extrudovaného polystyrénu (XPS) ako tepelnej izolácie. XPS je minimálne nasiakavý, a preto voda dramaticky neznižuje jeho izolačné schopnosti. Nevýhodou tejto skladby môže byť prechladzovanie nosnej konštrukcie v prípade, ak je pretekajúca voda veľmi chladná (napr. pri topení snehu), čo môže viesť k tvorbe kondenzácie a iných defektov. Preto STN (Slovenské technické normy) pri použití obrátenej strechy predpisujú dostatočnú hmotnosť nosnej konštrukcie, ktorá by nemala byť nižšia ako 240 kg/m², aby sa minimalizovalo riziko problémov.

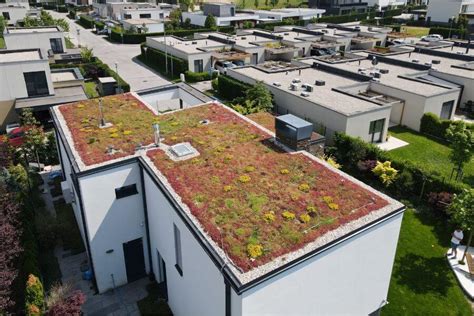

Zelené strechy
Zelené strechy predstavujú ekologické a esteticky príťažlivé riešenie. Delíme ich na:
- Intenzívne zelené strechy: Obsahujú kvety, kríky, trávu a vyžadujú pravidelnú starostlivosť a závlahu. Potrebujú násyp zeminy s minimálnou hrúbkou 200 mm a viac.
- Extenzívne zelené strechy: Vyžadujú menšiu starostlivosť a menšiu hrúbku zeminy. Typické sú pre ne skalnice a iné sukulentné rastliny, prípadne rastliny nevyžadujúce pravidelnú závlahu.
Pre zelené strechy je často typická prítomnosť hydroakumulačnej vrstvy (v kombinácii s drenážnou vrstvou), ktorá zadržiava vodu pre obdobie sucha. Zelené strechy sú vo väčšine prípadov riešené ako jednoplášťové strechy s hydroizoláciou odolnou prerastaniu koreňov a ďalšími špeciálnymi vrstvami.

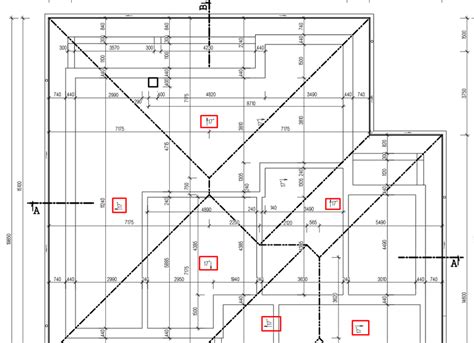

Výkres ploché strechy: Kľúč k úspešnej realizácii
Potreba detailného výkresu strechy spočíva v tom, že po jeho štúdiu v spojení so zvislými časťami strechy sa počíta množstvo potrebných materiálov. Určuje sa hrúbka dreva pre konštrukcie, izolácie, hydroizolácie, parozábrany a strešnej krytiny. Podľa schémy sa počítajú lineárne metre hrebeňových prvkov, dielov pre svahy a veterné dosky.
Informácie obsiahnuté vo výkresoch zahŕňajú:
- Rozmery a tvar vrchnej krytiny.
- Konštrukčný typ strechy.
- Sklony a rozmery svahov.
- Smer pohybu vody k prijímacím lievikom.
- Miesto inštalácie drenážnych kolektorov, žľabov.
- Rozloženie plechov alebo pásov strešnej krytiny.
- Umiestnenie vikierových okien.
- Rady korčúľ, rampy, údolia, kliešte, hranice parapetov.
- Body výstupu na strechu pre údržbu a opravy.
Vo zväčšených schémach detailov sú pripevnené prierez a dĺžka Mauerlatu, krokiev, latovania. Predstavujú spôsob vzájomného upevňovania konštrukčných prvkov, označujú pomocné spojovacie prvky a typ hardvéru.
Výkresy teda označujú potrebné informácie pre strešné zariadenie a uvádzajú presné rozmery. Pri určovaní stavby, druhu stavby a požadovanej životnosti sa prihliada na klímu regiónu a sklon svahov. V inštitúciách ako detské zariadenia, školy či nemocnice sa berie do úvahy požiarna odolnosť strešného materiálu. Pre súkromný sektor sú dôležité náklady na stavbu strechy, možnosť opravy a celková pevnosť.
Zaťaženie plochých striech
Pri návrhu striech je nevyhnutné zohľadniť rôzne typy zaťažení. Rozlišujeme:
- Trvale pôsobiace zaťaženia: Zahrňujú vlastnú hmotnosť konštrukcie a komponentov trvalo pripojených k streche (napr. solárne systémy).
- Nahodile pôsobiace zaťaženia: Patria sem zaťaženia vetrom (sanie a tlak), nahodilé zaťaženia od osôb alebo vozidiel, zaťaženie snehom, zaťaženia v dôsledku údržbárskych prác a zaťaženia teplom, dilatáciami či vibráciami.
V súvislosti s mechanickým upevnením plochých striech je rozhodujúce zaťaženie sanim vetrom.
Ochrana a údržba plochých striech
Stále striedanie vlhkosti a sucha, teplotné rozdiely medzi zimnými a letnými teplotami (až do 80 °C pri oslnení) a predovšetkým účinok ultrafialového slnečného žiarenia veľmi namáhajú nechránenú hydroizoláciu plochej strechy. Preto je nevyhnutné vždy naprojektovať ochrannú vrstvu povrchu.
Svetlá farba plastových strešných hydroizolačných pásov alebo vrstvy z jemnej drviny, drobného štrku či hliníkového prášku vo veľkej miere odrážajú slnečné svetlo a znižujú ohrievanie strešného plášťa. Ako ochrana sa môžu použiť aj ochranné fólie. V prípade bitúmenových pásov musí vrchnú vrstvu tvoriť asfaltový pás modifikovaný polymérom.
V oblastiach s veterným rizikom a pri nebezpečenstve vírenia v blízkosti strešných nadstavieb (komíny, výťahové šachty) je potrebné zabezpečiť štrkové zásypy. Keďže nie všetky typy krytín umožňujú spevnenie štrkových vrstiev v celom priereze, zásyp možno spevniť nastriekaním syntetických živíc. Zabezpečenie sa rozlišuje vo vnútornej, okrajovej a rohovej zóne strechy.
Ploché strechy sa navrhujú s minimálnym sklonom 2 % a spravidla s vnútorným odvodňovaním. Odvádzanie vody strešnými žľabmi umiestnenými zvonka by sa malo použiť len pri šikmých strechách s malým sklonom a vo výnimočných prípadoch.
Na monolitické platne sa zvyčajne nanáša spádový betón s plochými úžľabiami smerujúcimi k strešným odtokom. Pri ľahkých konštrukciách sa často nepoužije vyrovnávacia vrstva na vytvorenie sklonu a celý strop sa zhotoví so sklonom. Obe polovice plochej strechy by sa mali odvodňovať minimálne dvomi dažďovými odpadmi. Pri komplikovaných pôdorysoch strechy sa väčšinou požaduje viac vtokov. Funkčnosť hydroizolácie sa zaručí, keď vnútorné vtoky budú vzdialené aspoň 50 cm od okrajov strechy, napojené na stenu alebo od iných priestupov. Okrem toho treba zabezpečiť, aby voda vždy odtekala cez okraje strechy von a neprenikala do okolitých konštrukčných prvkov. Z tohto dôvodu sa navrhujú núdzové prepady v podobe chrličov.
Časté chyby v návrhu a realizácii striech
Ignorovanie plánu a výkresov je prvou a zásadnou chybou. Dizajnéri a projektanti s dostatočnými skúsenosťami riadia predpismi a vyberajú najlepšiu možnosť z hľadiska pevnosti a hospodárnosti.
Hlavné chyby sa vyskytujú v nasledujúcich situáciách:
- Nesprávne riešenie výstupu vetrania v šikmých priestoroch.
- Nadmerný počet parapetov či snehových roštov.
- Zariadenie úzkych ríms.
- Výber nevhodného materiálu a typu latovania pre plochú strechu.
- Nesprávne organizovaný odtok vody.
Tieto chyby vedú k porušeniu prevádzkových charakteristík strešného plášťa a znižujú jeho odolnosť voči zaťaženiu. Konštrukcia strechy musí obsahovať aj požiarne rampy.
