Ploché strechy, kedysi spájané predovšetkým s panelovou výstavbou a administratívnymi budovami, zažívajú v posledných rokoch renesanciu. Vďaka inováciám v materiáloch a konštrukčných systémoch sa opäť dostávajú do popredia, najmä v kontexte nízkoenergetických a pasívnych domov. Tento článok sa zameriava na konštrukcie plochých striech na drevených nosníkoch, ich výhody, špecifiká a možnosti realizácie.
Definícia a typológia plochých striech
Pojem "plochá strecha" je v stavebnej terminológii definovaný ako strecha so sklonom krytiny do 10°. Zatiaľ čo v minulosti sa tento typ strechy najviac udomácnil pri panelovej výstavbe v 70. a 80. rokoch minulého storočia, dnes nachádza uplatnenie aj pri rodinných domoch, najmä v moderných architektonických koncepciách. Niektoré nové škridlové systémy umožňujú aj nižší sklon, už od 7°, čo je typické napríklad pre pultové strechy. V odbornej terminológii sa pod plochou strechou často rozumie strecha, ktorej krytinu tvorí povlaková hydroizolácia.

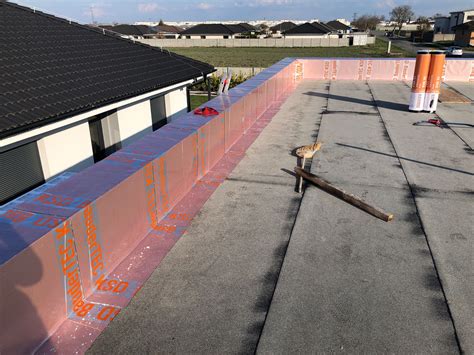

Spádovanie plochej strechy je kľúčové pre efektívne odvádzanie zrážkovej vody. Najbežnejším spôsobom odvodnenia je použitie vpustí. V minulosti sa na hydroizoláciu používali asfaltové pásy, ktoré sa natavovali horúcim asfaltom. Neskôr sa prešlo na oxidované asfaltové pásy, ktorých počet vrstiev závisel od sklonu strechy. Súčasné moderné riešenia zahŕňajú modifikované asfaltové pásy, kde počet vrstiev nie je závislý od sklonu a hydroizolačný systém môže byť jednovrstvový alebo dvojvrstvý. Alternatívu k asfaltovým pásom predstavujú fóliové hydroizolácie, najčastejšie na báze mäkčeného polyvinylchloridu (mPVC), termoplastického polyolefínu (TPO) alebo syntetického kaučuku (EPDM).
Výber konkrétnej hydroizolácie nezávisí len od sklonu strechy, ale aj od ďalších faktorov. Asfaltové pásy ponúkajú výhodu možnosti opravy zaplátaním, kedy sa nový pás nataví na starý. Fóliové izolácie sú často považované za ekonomickejšie riešenie s nižšou hmotnosťou, no vyžadujú pevný podklad na kotvenie. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu, zatiaľ čo fóliové izolácie môžu degradovať vplyvom slnečného žiarenia. Jednoduchým riešením na ochranu fólie je štrkový násyp. Cena aj životnosť oboch typov krytín sú porovnateľné, a preto nie je možné jednoznačne určiť, ktorý typ je lepší - každý má svoje špecifické výhody a nevýhody.
Konštrukčné systémy plochých striech
Základným a najrozšírenejším typom plochej strechy je strecha s klasickým poradím vrstiev. Na nosnej konštrukcii sa vytvorí spádová vrstva, ktorá zabezpečí odtok vody. Na ňu sa aplikuje parozábrana, potom tepelná izolácia a napokon hydroizolačná vrstva (asfaltový pás alebo fólia s podkladovou geotextíliou).
V minulosti sa využívali aj strechy s obráteným alebo zmiešaným poradím vrstiev (duo strechy). Pri obrátených strechách bola hydroizolácia umiestnená v spodných vrstvách, nad ňou nasledovala drenážna fólia, tepelná izolácia, geotextília a vrchnú ochrannú vrstvu tvoril štrk. Výhodou tohto riešenia bola ochrana povlakovej krytiny pred UV žiarením.
Pochôdzne strechy, ako sú terasy, majú podobnú skladbu ako strechy s klasickým poradím vrstiev, avšak na hydroizoláciu sa pridáva drenážna fólia a finálna dlažba, ktorá môže byť uložená do betónovej mazaniny alebo štrkového násypu. V súčasnosti sú stále populárnejšie vegetačné strechy, známe aj ako zelené strechy. Tie prinášajú výhody v podobe príjemnej klímy v lete, ale sú náročnejšie na realizáciu a ekonomiku. Delia sa na intenzívne a extenzívne podľa typu vegetácie a substrátu.
Okrem jednoplášťových striech sa v modernej výstavbe uplatňujú aj dvojplášťové a viacplášťové strechy, ktoré majú medzi jednotlivými plášťami vzduchovú medzeru.
Drevené nosníky a väzníkové konštrukcie pre ploché strechy
V kontexte moderných nízkoenergetických a pasívnych domov sa čoraz častejšie stretávame s využitím drevených nosníkov pre ploché strechy. Tieto konštrukcie často využívajú princípy väzníkových systémov, ktoré sú známe svojou efektivitou a úsporou materiálu.
Väzníková konštrukcia je v podstate priestorový mrežový nosník, podobný oceľovým mrežovým nosníkom. Pozostáva z horných a dolných pásov, ktoré sú spojené sieťovými elementmi. Formu väzníkovej konštrukcie určuje implementačný plán výstavby.
Väzníkové strechy sa vyrábajú v závodných podmienkach, čo umožňuje presné spracovanie a optimalizáciu statických vlastností. Na mieste stavby potom stačí hotové nosníky osadiť a pripevniť k sebe alebo k drevenej konštrukcii budovy.
Drevené elementy väzníkov sa zvyčajne vyrábajú z reziva, najčastejšie z dosiek. Bežne používané dreviny sú smrek a jedľa. Podľa nemeckej normy DIN 4074-1 sa používa materiál pevnostnej triedy S10, zatiaľ čo podľa Eurocodu MSz EN 338 je to trieda C24. Na vyrobenej konštrukcii by mala byť viditeľná certifikačná značka CE C24.
Jednou z hlavných predností väzníkovej strechy je možnosť premostenia veľkých priestorov. Konštrukcia môže dosiahnuť rozpätie až 24 metrov, pričom pri špecifických úpravách je možné dosiahnuť aj rozpätie do 30 metrov. Tieto konštrukcie je možné montovať na tradičné murované základy. Pri menších rozpätiach (1-10 metrov), napríklad pri rodinných domoch, sa odporúča pripevnenie na základnú dosku rozmerov 15x5 cm. Väzníkové konštrukcie sú obzvlášť vhodné pre drevodomy, kde sa dajú priamo pripevniť k rámovej konštrukcii stavby.
Významnou výhodou väzníkovej technológie je možnosť budovať strechu bez nutnosti realizácie dodatočného stropu. Na dolný pás strechy je možné pripevniť stropnú konštrukciu a medzi nosníky umiestniť tepelnú izoláciu.
Nosníky sa na streche rozdeľujú paralelne s určitou vzdialenosťou. Pri rodinných domoch sa táto vzdialenosť pohybuje zvyčajne okolo 0,80-0,90 metra, čo umožňuje následné prekrytie napríklad doskami a strešnou krytinou.
Vzhľadom na to, že väzníkové nosníky sú vyrábané vopred podľa presných statických plánov, nie je možné ich následne meniť bez rizika narušenia statickej pevnosti.
Rozpätia striech môžu byť rôznorodé, od 20-24 metrov až po spomínaných 30-35 metrov. Pri výbere uhla strechy sa často preferujú nižšie uhly (15-20°), najmä z dôvodov transportu a celkovej optimalizácie konštrukcie, avšak aj vysoké strechy sú realizovateľné.
Väzníkové nosníky sú objemné, čo si môže vyžadovať špeciálne dopravné prostriedky, ako sú sedlové vlečky. Pri nadrozmerných konštrukciách môže byť ich transport komplikovanejší.
Statický výpočet väzníkovej konštrukcie zohľadňuje predpokladané preťaženie, najmä na dolný pás. Pri hornom páse sa predpokladajú silové vplyvy a prípadná váha stropu. Je dôležité poznamenať, že väzníková konštrukcia nie je navrhnutá na trvalé preťaženie ťažkými materiálmi, ktoré by sa na nej skladovali.
V porovnaní s tradičnými strešnými konštrukciami obsahuje väzníková strecha približne o 40 % menej materiálu. Táto úspora je daná presnými statickými plánmi, ktoré eliminujú zbytočné nadmerné dimenzovanie.
Hmotnosť väzníkovej konštrukcie sa pohybuje okolo 50-100 kg na meter štvorcový, čo umožňuje manipuláciu aj ručnou silou, kde na osadenie na múr postačuje 2-5 osôb. Pri vertikálnom skladovaní hotových nosníkov na mieste stavby je nevyhnutné zabezpečiť ich stabilné uchytenie pomocou pevných podpier, aby sa predišlo prevráteniu. Doba uskladnenia závisí od podmienok.
Dopravná dĺžka nosníkov je štandardne do 13,6 metra, s maximálnou šírkou 3,2 metra. Väčšie rozmery vyžadujú špeciálne kamióny.
Pri montáži je dôležité dodržiavať presné dĺžkové miery s toleranciou maximálne 1 cm na 10 metrov dĺžky. Pri vedľa seba umiestnených nosníkoch je povolená maximálna medzera 1 cm.
Implementačný plán často predchádza objednávke strechy, čo umožňuje presné zameranie a výrobu na mieru.
Pri strechách so sklonom 30-35° je možné vytvoriť podobné priestorové efekty ako pri tradičných stavbách. Sedlové strechy môžu byť realizované aj v dvoch poloviciach, ktoré sa na mieste stavby spoja. Manzardové strechy sa dajú zväzníkovou konštrukciou vytvoriť pomerne jednoducho.
Rekonštrukcia a modernizácia plochých striech
Rekonštrukcia plochých striech je zvyčajne jednoduchšia ako pri šikmých strechách, najmä preto, že nosné konštrukcie plochých striech nebývajú tak problematické ako staré drevené krovy. Častým problémom starých plochých striech býva kondenzácia. Strechy z 70. a 80. rokov často nevyhovujú súčasným tepelnotechnickým normám.
Najdôležitejšou časťou rekonštrukcie je obnova hydroizolácie. V prípade použitia asfaltových pásov je možné v prípade poruchy miesto lokálne opraviť. Pri rekonštrukcii starých striech, kde chýba parozábrana a tepelná izolácia, sa často postupuje tak, že pôvodný asfaltový pás zostane a slúži ako parozábrana. Naň sa uloží nová tepelná izolácia a nová hydroizolácia.
Pri plochých strechách je možné integrovať aj moderné technológie, ako sú solárne panely. Tieto systémy sa najčastejšie využívajú na ohrev vody alebo vykurovanie, ale môžu slúžiť aj na výrobu elektrického prúdu. Pri bytových domoch sa solárne panely kalibrujú na veľké množstvo teplej vody, čo znižuje dobu návratnosti investície. Solárne kolektory sa umiestňujú nad krytinu na šikmých strešných plochách, pričom sa orientujú na slnečné lúče a môžu pokrývať značnú plochu. Potrebné rúrové prvky je možné zabudovať už pri príprave konštrukcie strechy.
Pri rekonštrukciách je tiež dôležité venovať pozornosť detailom, ako sú spoje hydroizolácie, styky s obvodovými stenami, ukončenie hydroizolácie na atike vrátane oplechovania, napojenie na strešné vpusty a prestupy potrubí.
Vlastnosti dreva ako stavebného materiálu
Drevo je prírodný, nehomogénny materiál, ktorý môže vplyvom zmien vlhkosti mierne meniť svoje rozmery (krútenie). V profesionálnych závodoch sa používa drevo sušené na vzduchu (s vlhkosťou okolo 20 %), pričom sa vyberajú aj kusy bez vážnych vád.
Váha väzníkových konštrukcií je relatívne nízka, čo uľahčuje montáž. Pri správnom návrhu a realizácii predstavujú drevené väzníkové konštrukcie moderné, ekologické a ekonomické riešenie pre ploché strechy.
V ďalšej časti nášho seriálu sa budeme venovať valbovej streche.
