Ploché strechy na drevenom záklope: Návrh a realizácia pre dlhodobú funkčnosť

Správny návrh a realizácia jednotlivých prvkov strešnej skladby je základným predpokladom na to, aby vám strecha dokázala bezproblémovo slúžiť a zabezpečiť aj očakávaný akustický komfort. Samotná kvalita strešnej skladby je teda nevyhnutným základom pre to, aby ste so strešnou krytinou boli bezvýhradne spokojný. Jedným z prvých krokov k novej streche je vypracovanie návrhu skladby strešného plášťu, ktorý bude výsledkom zohľadnenia viacerých faktorov. V tomto smere by ste mali zvážiť vaše požiadavky a predstavy o využívaní podkrovného priestoru, vlastnosti a spôsob využívania stavby, a napokon aj vonkajšie faktory vyplývajúce z lokality, v ktorej sa stavba nachádza. Konkrétny návrh strešnej skladby sa odvíja aj od toho, pre ktorú strešnú krytinu sa nakoniec rozhodnete.

Dôležitosť správneho návrhu strešnej skladby

Skôr ako začnete čokoľvek navrhovať, je potrebné zosumarizovať si požiadavky. To najdôležitejšie je, na aký účel bude slúžiť podkrovný priestor. Ak podkrovie neplánujete nijako využívať a tento priestor nebude zateplený, nie je potrebné riešiť zložitú strešnú skladbu. V takom prípade nebude úplne nevyhnutné využiť difúznu fóliu, hoci jej použitie aj v týchto prípadoch odporúčame.

V praxi sa častejšie stretávame so strešnou skladbou pre zateplené podkrovie, ktoré je eventuálne možné využiť aj na bývanie. Týmto požiadavkám je samozrejme potrebné strešnú skladbu náležite prispôsobiť, najmä využitím vysokopriepustnej difúznej fólie, ktorá je nevyhnutnou súčasťou strešnej skladby. Navyše, je dobré myslieť na praktické riešenia, ako je výlez na strechu alebo strešné okno, ktoré môže slúžiť nielen na presvetlenie priestoru, ale aj ako výstupné miesto pre prípadný servis strechy alebo čistenie komína.

Typické skladby strešných plášťov

Pri návrhu zateplenej strešnej skladby je dôležitý výber správnej tepelnej izolácie. Bežne sa využívajú minerálne vlny alebo polystyrénové dosky, ktoré zabezpečujú dostatočnú tepelnú ochranu a zároveň umožňujú paropriepustnosť vrstvy. Izolácia musí byť navrhnutá tak, aby nedochádzalo ku kondenzácii vodných pár, čo môže viesť k vzniku plesní a poškodeniu konštrukcie.

Plechová strecha na drevenom záklope

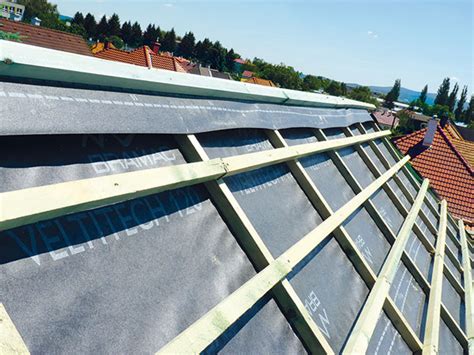

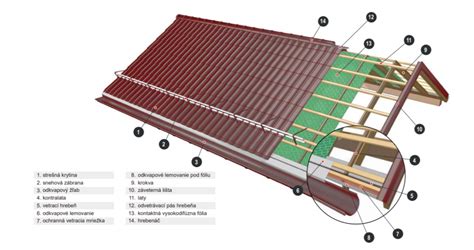

Ako príklad typickej skladby plechovej strechy použijeme najčastejší typ, teda sedlovú strechu. Základom sú krokvy a precízne vymerané kontralaty. V tomto bode už umiestňujeme kontaktnú vysokodifúznu fóliu, ktorá sa umiestňuje na krokvy a upevňuje kontralatami. Slúži ako poistná hydroizolácia na zabezpečenie prestupu vodných pár z podkrovia a tiež odvod kondenzátu z priestoru pod krytinou. Na kontralaty sa spravidla nanáša páska pod kontralaty, ktorá zabezpečí vodotesnosť spoju kontralaty s fóliou. Na kontralaty sa následne umiestňujú presne vymerané laty v odstupoch stanovených výrobcom strešnej krytiny. Dodajme, že jednotlivé varianty krytín môžu mať požadované odstupy lát rozdielne a preto si tento údaj vždy overte. Od hrebeňa strechy až po odkvapy je potrebné vytvoriť vzduchovú medzeru, ktorá medzi fóliou a samotnou strešnou krytinou zabezpečí jej dostatočné odvetrávanie. V tomto bode nezabudnite na ochrannú vetraciu mriežku, ktorá sa montuje k odkvapovej hrane strechy. Na takto pripravený základ môžeme začať s montážou strešnej krytiny a to opäť, presne podľa inštrukcií od výrobcu.

Plechová strecha prináša viacero výhod v porovnaní s klasickými krytinami, ako sú betónové alebo keramické škridle. Okrem nízkej hmotnosti je to predovšetkým dlhá životnosť, odolnosť voči poveternostným vplyvom a jednoduchá údržba. Vďaka rýchlej montáži môže byť plechová strecha ideálnym riešením pri rekonštrukciách i novostavbách, kde sa vyžaduje efektívny čas realizácie.

Falcovaná strecha a plné debnenie

Falcovaná strecha si vyžaduje trochu odlišnú skladbu, čo je dané tým, že krytina v podstate pozostáva z plechových falcovaných pásov. Na rozdiel od iných typov krytín, falcovaná krytina nemá prelisy ani pozdĺžnu profiláciu, ktorá by ju robila pevnejšou a staticky vyhovujúcejšou pre voľbu strešného podkladu. Preto je potrebné použiť plné debnenie, nie kvôli dĺžke falcovaných pásov, ale práve kvôli absencii týchto prvkov, ktoré by inak zabezpečovali vyššiu pevnosť. Pre falcovanú krytinu sa dôrazne odporúča debnenie drevenými doskami s dostatočnou hrúbkou. Platí teda presne to, čo v prípade popísanom vyššie, avšak s tým rozdielom, že krytina sa nekotví o latovanie, ale o podkladové dosky. Aby drevené dosky spoľahlivo plnili svoju funkciu, mali by byť chemicky ošetrené, dostatočne vysušené a mali by byť hrubé aspoň 25 mm. Zároveň je najlepšie, ak šírka dosiek bude medzi 80 a 140 mm. K doskovému debneniu máme pre vás ešte jednu radu. V praxi sa totiž stretávame aj so zámerom použiť na debnenie OSB dosky.

Plný záklop strechy

Pod pojmom záklop alebo debnenie možno chápať súvislú vrstvu drevených dosiek, prípadne iného materiálu (napríklad OSB dosiek) namontovaného na nosnej drevenej konštrukcii. Plné debnenie strešného plášťa by malo byť zhotovené tak, aby bol možný bezproblémový prestup vodných pár cez celý prierez strešného plášťa a bezproblémové odvetranie strešnej konštrukcie. Preto sa neodporúča používať OSB dosky, ktoré tvoria difúzne uzatvorenú vrstvu, ktorá neumožňuje strechu odvetrávať. Za určitých okolností sa OSB dosky použiť môžu. Vo všeobecnosti sa záklop montuje z drevených dosiek z ihličnatého reziva. To v sebe spája nízku objemovú hmotnosť, pevnosť v tlaku i v ohybe. V závislosti od rozstupu nosných trámov (krokvy, kontralaty) postačuje hrúbka dosiek v rozmedzí 20 - 25 mm. Jednotlivé dosky sa ukladajú na krokvy na doraz, ideálne s medzerou 1 - 2 mm. Táto medzera zabráni deformácii záklopu počas období s vyššou vlhkosťou vzduchu, ktorá zapríčiňuje zväčšenie objemu dreva. V niektorých krajinách je bežnou praxou použitie plných záklopov na každej streche. V podstate si u nás mierne zjednodušujeme a hlavne zlacňujeme výstavbu strechy, najmä tým, že plný záklop používame len v prípadoch, keď je to vyslovene predpísané. Plný záklop uložený priamo na krove tento krov stužuje a zároveň vytvára homogénnu rovnú plochu. Na tú sa ukladá kontaktná difúzna fólia, ktorú je možné bez problémov navzájom pozliepať integrovanými alebo doplnkovými lepiacimi páskami. Plné debnenie má z pohľadu odvetrávania strechy jeden veľký bonus. Ak sa totiž izolácia z minerálnej vlny vkladá medzi krokvy v momente, keď je už na streche namontovaná fólia poistnej hydroizolácie a strešná krytina (bez plného záklopu), veľmi často sa stane, že montážnici neodhadnú správnu silu pri vtlačení izolácie medzi krokvy. Tá zatlačí na poistnú hydroizoláciu, spôsobí jej vydutie do odvetrávacej medzery a následne jej čiastočné alebo úplné uzatvorenie, čo vedie k znefunkčneniu odvetrávacej medzery. Ak už hovoríme o vý výhodách plného záklopu pre strechu ako takú, nemožno nespomenúť prínos plného záklopu pre bezpečnosť pracovníkov pohybujúcich sa po streche. Bez plného záklopu sa nezaobídeme pri montáži niektorých druhov plechových krytín, ani v tom prípade, ak ich výrobcovia pripúšťajú montáž veľkoplošných formátov krytín na tzv. polovičný záklop alebo husté latovanie. V oboch prípadoch ide o vytvorenie súvislej plochy z drevených dosiek, pričom je vynechaný každý druhý rad dosiek s cieľom ušetriť materiál.

Drevostavby a ploché strechy: Moderné trendy a osvedčené postupy

Drevostavby získavajú rok od roku čoraz väčšiu dôležitosť a popularitu v našich krajinách (SK a CZ). Aj u nás boli už realizované prvé projekty plochých striech v drevostavbách na objektoch s väčšou plochou. Avšak určite je dobré pozrieť sa na túto problematiku k našim blízkym západným susedom, kde skúsenosť a neprerušená technická prax, ale hlavne schopnosť poučiť sa z vlastných chýb dali vznik bezproblémovým detailom, ale aj celému technickému konceptu riešenia. Tak mohli vznikať projekty drevostavieb s plochou strechou nielen v oblasti výstavby RD, ale aj v oblasti občianskej výstavby a dokonca priemyslu. Cieľom tohto článku je teda vysvetlenie si pravidiel technickej praxi a spôsobov návrhu pre bezpečnú dvojplášťovú plochú strechu s prevetrávanou medzerou s ohľadom a odporúčaniami na technickú prax a štandardy v krajinách D-A-CH a na základe slovenských pravidiel a STN. Skratka D-A-CH znamená D - Deutschland (Nemecko), A - Austria (Rakúsko), CH - Confœderatio Helvetica (Švajčiarsko).

V susedných západných krajinách s dlhoročnou tradíciou v odbore drevostavieb ako je Rakúsko bol podiel drevostavieb v občianskej bytovej výstavbe v roku 2018, 23 % (zdroj ProHolz Austria, 2018) a podiel vo výstavbe bytových domov 11 % (zdroj ProHolz Austria, 2018), pričom v posledných rokoch tieto čísla ešte viac rástli. Na neväčšom európskom stavebnom trhu - v Nemecku tvoria drevostavby 20,4 % zo všetkých 129 363 povolených stavieb (20,4 % = 27 554 povolených domov v roce 2021, zdroj: Holzbau Deutschland, 2023). Ale hlavne v hospodársky silných spolkových krajinách tvoril podiel drevostavieb vysoký konkrétne: v roku 2021 až 34,3 % v Bádensku-Württembersku, 25,1 % v Bavorsku a v Hesensku 27,3 % (zdroj: Holzbau Deutschland, 2023). Tento trend jednoznačne potvrdzuje aj to, že drevo je v týchto vyspelých krajinách plnohodnotným stavebným materiálom a tento vzťah k drevu a dreveným materiálom potvrdzuje drevo ako hlavný konštrukčný prvok pri budovaní prakticky akejkoľvek bežnej stavby. Hlavne je spojenie nemeckej systematiky a precíznosti v podobe platných pravidiel pre kvalitné plánovanie a realizáciu drevostavieb (v zmysle noriem DIN a smerníc zväzov a výrobcov).

S ubúdajúcou pracovnou silou narastá význam automatizácie a tvorba detailov vo výrobnom procese - tvorba detailov na výrobnej linke. Dosahuje sa tým navyše minimalizovanie množstva chýb pri montáži systémom „per partes“, tj. po jednotlivých malých častiach. Tým, že výroba prebieha mimo stavby na výrobnej linke, sa redukuje aj riziko atmosférických vplyvov a zanesenie vlhkosti do konštrukcie. Vzhľadom na tieto požiadavky bola v 90. rokoch 20. storočia vynájdená technológia CLT (cross laminated timber), tj. krížom lepeného dreva. CLT materiál upravovaný na moderných CNC obrábacích strojoch a výrobných linkách totiž ponúka veľkú škálu výrobkov a aplikácii pri rôznych detailoch. Technológia CLT sa stále dopĺňa o nové časti a komponenty, ktoré pomáhajú vylepšovať jeho akustické a statické vlastnosti (beton), ale ponúka aj úplne nové modality, ktoré sa v konvenčných postupoch nevyužívali.

Nedeliteľnou súčasťou dnešných štandardných moderných drevostavieb, ale aj tých modulových, je architektonicky populárna plochá strecha. Pri súčasných moderných drevostavbách je najviac používaný typ I, tj. plochá strecha s nosnou konštrukciou z dreva s prevetrávanou medzerou. Rýchlosť výstavby moderných masívnych a modulárnych drevostavieb bez prítomnosti efektívnej ochrany drevenej konštrukcie behom fázy výstavby (definuje ČSN 731702 a cituje taktiež DIN 68800 časť 2 z roku 2022) zvyšuje riziko vnikania vlhkosti atmosférickými vplyvmi. Okrem počasia hrá rolu taktiež nedodržiavanie technologickej disciplíny na stavbe. Pomyselným poistným faktorom môže byť voľba difúzne otvorenej konštrukcie plochej strechy so separátnou prevetrávanou medzerou v spojení s prefabrikovanými prvkami. Tento druh konštrukcie vďaka svojej skladbe predstavuje väčšiu bezpečnosť pri výskyte kondenzátu, ale aj vniknutej vlhkosti v dôsledku netesnosti obálky budovy. Vďaka svojej difúznej otvorenosti dochádza k lepšiemu a rýchlejšiemu vysychaniu v letných periódach. Behom dekád používania tejto konštrukcie došlo k osvedčeniu skladby tejto skladby a dostalo túto konštrukciu do normy DIN 4108 časť 3 (2018) a DIN 68800 48 časť 2 (2022), (DIN 4108 časť 3 zodpovedá našej STN 730540 časť 2). DIN 4108 časť 3 túto konštrukciu označuje ako „nachweisfreie Konstruktion“ tj. konštrukcia nevyžadujúca dodatočné výpočty preukazujúce jej bezpečnosť z hľadiska šírenia vlhkosti.

Pre bezpečné fungovanie konštrukcie plochej strechy s prevetrávanou separátnou medzerou je dôležitá úplne funkčná prevetrávaná medzera. Norma ČSN 731901 časť 2 a pravidla CSS definujú úplne správne jej minimálnu bezpečnú výšku, ale nehovorí sa o jej tvare a podobe nasávacieho a výpustného otvoru. Ďalej ale definuje minimálnu plochu privetrávacích otvorov. Tu by mal byť ale zohľadnený faktor redukcie a tvaru prevetrávanej mriežky. Nemecká norma DIN 68800 časť 2 (2022) pripúšťa maximálnu dĺžku prevetrávanej medzery 15 metrov a vstupný a výpustný otvor musí byť umiestnený viditeľne oproti sebe. Naviac, aby bola zaručená funkčná termika, musí byť minimálny sklon plochej strechy ≥ 3°. Pri návrhu takejto konštrukcie plochej strechy by mal byť zohľadnený prevládajúci smer vetru, tj. na náveternej strane by mali byť umiestnené nasávacie otvory.

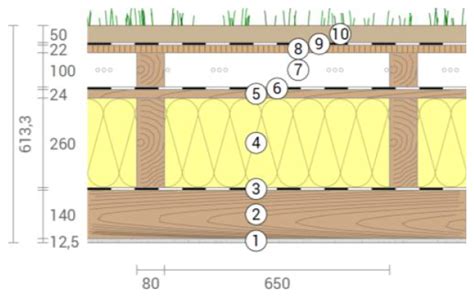

Najznámejšie prevedenie konštrukcie plochej strechy s nosnou konštrukciou z dreva s prevetrávanou medzerou je varianta s rámovou nosnou konštrukciou. Kedy na interiérovej strane je umiestnená parobrzda (parozábrana) Sd ≥ 2 m podľa DIN 4108 časť 3 a DIN 68800 časť 2), potom nosná trámová konštrukcia (KVH) vyplnená difúzne otvorenou tepelnou izoláciou (minerálna vlna, drevovláknitá fúkaná tepelná izolácia, celulóza atď.). Nad nosnou konštrukciou je umiestnené drevené doskové debnenie z dreva so šírkou max b = 160 mm, zakryté difúzne otvorenou poistnou strešnou hydroizoláciou určenou pre vodotesné podstrešie podľa pravidiel ZVDH triedy 1 (dľa ÖN B 4119 - kedy jednotlivé presahy sú vodotesne spojené teplovzdušným zváraním popr. inou technikou stanovenou výrobcom, iným prostriedkom. Normou ÖN B 4119 je stanovená minimálna šírka zvaru teplovzdušnou technológiou na min. šírku 40 mm a pokiaľ sa jedná o robotické zváranie, tak je minimálna šírka 20 mm. Podľa pravidiel ZVDH tu platí prevedenie spojov a napojenie poistnej strešnej hydroizolácie tak ako pre triedu 1 (ZVDH), tj. vodotesné podstrešie, a musí byť difúzne otvorená a jej Sd musí byť ≤ 0,3 m. Prevedenie prevetrávanej medzery, tj. jej dimenzia, navrhnuté v zmysle DIN 68800 (max. dĺžka 15 m, min. výška 50 mm), alebo podľa pravidiel ZVDH. V zmysle pravidiel CSS a ČSN 731901 časť 2 je min. výška prevetrávanej medzery 100 mm). Nosná spádová konštrukcia z dreva (GK0) prevetrávaná medzera do dĺžky max. 15 metrov min. V našom blízkom zahraničí je táto konštrukcia takisto často využívaná a ako príklad môže slúžiť ocenená budova komunitného centra v mestečku St. Gerold v Rakúsku (spolková krajina Vorarlberg) na obr. č. 6 (U = 0,119 W/m2K, plocha konštrukcie 773 m2), ktorá je umiestnená v alpskom terénu v nadmorskej výške 887 m n.m., tj. snehové zaťaženie 4,81 kN/m2 podľa ÖN B EN 1991-1-3 (Dlubal.com). Táto stavba bola postavená v roku 2009 a slúži bezpečne aj v týchto extrémnych alpských podmienkach doteraz.

V predchádzajúcich kapitolách bola zmienená aj informácia o narastajúcich počtoch projektov z CLT, kde je z veľkej miery kladená požiadavka na rýchlosť a vysoký stupeň prefabrikácie. Panely CLT musia byť chránené nielen počas svojej životnosti, ale už aj počas fázy výstavby. Ako vhodný prvok pre efektívnu ochranu CLT panelov počas fázy výstavby vyvinula firma SIGA Cover AG produkt Wetguard 200 SA, jedná sa o celoplošne lepivú parobrzdu s hodnotou Sd = 3,5 m, ktorá vďaka svojej robustnosti a spoľahlivej hydroizolačnej funkcii chráni stavbu proti atmosférickým vplyvom počasia. SIGA Wetguard vďaka svojej výbornej UV stabilite dokáže chrániť stavbu až 3 mesiace proti atmosférickým vplyvom a zároveň môže slúžiť ako efektívna vzduchotesná rovina v konštrukciách drevostavieb. Stavebno-konštrukčnú ochranu v podobe celoplošne lepivej parobrzdy SIGA Wetguard možno aplikovať priamo na stavbe, alebo taktiež priamo vo výrobe, kedy je zaistená ochrana už aj počas transportu, skladovania na stavbe, ale hlavne pri finálnej montáži a priebehu stavebných prác. Vďaka svojej skladbe je zabránené kapilárnemu efektu v prípade prieniku vody do ochrannej hornej vrstvy, nakoľko je impregnovaná kvalitným lepidlom.

Tak ako pri CLT paneloch, tj. masívnych drevostavbách, je požiadavkom pri poistnej strešnej hydroizolácii, aby došlo k jej aplikácii v čo najrýchlejšom čase a bola by tým zároveň najlepšie chránená nosná konštrukcia z dreva a aj tepelná izolácia. Pre strechy s nízkym sklonom a aj ploché strechy (sklon strešnej roviny ≥ 3°) je odpoveďou na tieto požiadavky výroba „prefabrikovanej“ poistnej strešnej hydroizolácie na mieru a podľa požiadaviek projektu. Pre šikmé strechy s požiadavkou dažďu odolného podstrešia a vodotesného podstrešia a plochej strechy so separátnou prevetrávanou medzerou špeciálne v alpských podmienkach firma SIGA Cover AG otestovala a odporúča produkt SIGA Majcoat 350 - trojvrstvová poistná strešná hydroizolácia tvorená vysoko pevnou špeciálnou polyesterovou textíliou s obojstrannou polyuretánovou difúzne otvorenou vrstvou, ktorá chráni funkčnú vrstvu a umožňuje teplovzdušné zváranie. Prefabrikácia podľa projektov zákazníka zaručuje vysokú kvalitu zvaru podľa požiadaviek noriem a pre zákazníka tak šetrí čas a znižuje riziko zatečenia do konštrukcie počas fázy vytvárania spojov. Hotový produkt je teda možné dodať na stavbu a bezpečne aplikovať. Konštrukcia plochej strechy z dreva so separátnou prevetrávanou medzerou s nosným CLT a konfekčne vyrobená poistná strešná hydroizolácia s roboticky zváranými spojmi ponúka aplikáciu v čo najrýchlejšom čase, a tým aj najefektívnejšiu ochranu nosnej konštrukcie z dreva a tepelnej izolácie. Pre ďalšie hodnotenie tejto konštrukcie podľa numerickej simulácie podľa DIN EN 15026 bola vybraná resp. navrhnutá táto konštrukcia viď obr.

Vyššie popísaná skladba bola už v roku 2014 uvedená aj v publikácii TU vo Štýrskom Hradci (TU Graz) „Timber in town“ [7], zaoberajúcej sa konštrukciami masívnych drevostavieb, ako budúci systém pre efektívnu bytovú a rezidenčnú výstavbu. V tejto publikácii bola uverejnená podobná skladba ako na obr. Aj keď DIN 4108-3 a DIN 68800 hodnotí túto skladbu ako difúzne otvorenú a skladba spadá do tzv. bezpečných konštrukcií „nachweisfreie Konstruktionen“, bola táto konštrukcia zhodnotená podľa EN 15026 programom WUFI pre časové obdobie 6 rokov, a to aj pre variantu s vyššou vlhkosťou panelov CLT kryté produktom SIGA Wetguard 200 SA, to všetko je definované okrajovými podmienkami typu: plochá strecha z panelu CLT; FV panely (80 % plochy plochej strechy), sklon 3°, orientácia sever, klíma Holzkirchen, DE (680 m n.m.), EN ISO 13788, stanovená netesnosť obálky budovy resp.

Riziká nesprávneho návrhu a realizácie plochej strechy

Konštrukcie plochej strechy sa vďaka nepodareným developerským projektom vyskytujú bohužiaľ v tej najrizikovejšej skladbe, tj. s rámovou konštrukciou bez spádovej tepelnej izolácie nad rámovou konštrukciou. Tento negatívny vývoj spôsobuje negatívnu odozvu u laickej aj odbornej verejnosti, pretože tieto konštrukcie a ich poruchy poškodili meno celej skupine plochých striech z dreva a v drevostavbách. Preto je nutné poukázať na príklady dobrej praxe na západ od našich hraníc, kde sa tieto konštrukcie vyskytujú bežne a bez akýchkoľvek problémov. V tomto článku bola okrajovo spomenutá konštrukcia síce nie tak populárna, ale zato bezpečná. Chceli sme týmto podporiť tieto konštrukcie na slovenských stavbách za predpokladu, že budú v budúcnosti implementované všetky praktické odporúčania podľa štandardov krajín D-A-CH. A takisto pokiaľ bude v budúcnosti spojená technológia CLT s prefabrikovanou poistnou strešnou hydroizoláciou, tak aj napriek malej nevýhode v podobe väčšej robustnosti tejto konštrukcie, a teda aj ceny, môže byť v budúcnosti zaujímavá vzhľadom na minimalistické trendy v modernej architektúre.

Nevhodné skladby a ich dôsledky

Typická skladba s nevhodným umiestnením prvkov z dreva alebo z materiálov na báze dreva. Dôvodom, prečo si túto skladbu stavebníci vyberajú, je podľa nášho názoru jej jednoduchá realizácia a teda úspora ako časová tak aj finančná. Často taktiež býva nešťastná požiadavka investora využiť pre tepelnú izoláciu priestor medzi stropnými trámami, ktorý by inak zostal nevyužitý. Bohužiaľ sa však s touto skladbou stretávame čím ďalej, tým častejšie aj v projektových dokumentáciách, a to nielen pri drevostavbách, ale aj pri klasických murovaných objektoch, kde môže hrať úlohu tlak investora na zníženie ceny stavby.

Riziká tejto skladby spočívajú v dvoch hlavných bodoch:

1. Nekomfortná realizácia parozábrany: Z fólie ľahkého typu nad hlavou bez pevného podkladu, ktorá je náchylná na nekvalitné opracovanie detailov, prestupov, ale aj presahov v ploche. Navyše pri montáži SDK podhľadu väčšinou dochádza k perforácii parozábrany kotevnými prvkami a k jej znehodnoteniu.
2. Nevhodné umiestnenie drevených prvkov: V oblastiach skladby, kde dochádza ku kondenzácii - typicky OSB doska pod hydroizolačnou fóliou, OSB doska medzi hlavnou tepelnou izoláciou z minerálnych vlákien a spádovou vrstvou z EPS. Kondenzácia na týchto prvkoch potom spôsobuje ich biologické napadnutie a postupnú degradáciu.

Skutočnosť, že sa varianty tejto skladby vyskytujú aj v projektových dokumentáciách je zarážajúca. Pri optimistickom zadaní hodnôt faktora difúzneho odporu parozábrany, kde projektant nezohľadní perforácie napr. kotevnými prvkami SDK podhľadu a samotnú kvalitu realizácie, môže dôjsť k mylnému záveru, že skladba výpočtovo vyhovie požiadavkám na maximálne ročné množstvo skondenzovanej vodnej pary v konštrukcii, aj na aktívnu ročnú bilanciu skondenzovanej a vyparenej vodnej pary. Reálne chovanie parozábrany v skladbe však môže byť iné. Väčšou chybou je však nevyhodnotenie rizika ohrozenia drevených prvkov v konštrukcii kondenzáciou. Hmotnostná vlhkosť dreva alebo materiálu na báze dreva by nemala presiahnuť hodnotu 18%. Pri prekročení tejto hranice hrozí riziko biologického napadnutia týchto prvkov, ich následná degradácia až strata mechanických vlastností.

To, že so skladbou nie je niečo v poriadku zistí najčastejšie až majiteľ, keď sa pri pravidelnej kontrolnej obhliadke strechy prepadne pod zhnitou OSB doskou. V týchto prípadoch nasleduje požiadavka na opravu strechy. Okrem zdegradovaných OSB dosiek však môžu byť biologicky napadnuté aj priľahlé nosné drevené trámy, čo prináša riziko statických porúch, obzvlášť pri plochých strechách s priťažovacou vrstvou z kameniva. Vlhkosťou môže byť poškodená aj tepelná izolácia z minerálnych vlákien. Vlhká tepelná izolácia má horšie tepelnoizolačné vlastnosti ako suchá a pri jej nasýtení a prípadnom odkvapkávaní vody hrozia hygienické poruchy na SDK podhľade v podobe vlhkostných máp a plesní. Oprava takejto skladby potom nie je lacnou záležitosťou. Rekonštrukcia totiž neznamená len výmenu zhnitých OSB dosiek za nové, je potrebné zmeniť celú koncepciu skladby, aby sa v budúcnosti poruchy neopakovali.

Riešenie problémov: Konštrukčná ochrana dreva

V prípade požiadavky investora na zachovanie drevenej nosnej konštrukcie, tak najbezpečnejším a výpočtovo overeným riešením je použitie jednoplášťovej skladby DEKROOF 07A - SK s tepelnou izoláciou nad drevenou nosnou konštrukciou. V tejto skladbe je uplatnený princíp konštrukčnej ochrany drevených prvkov, kedy sú tieto prvky umiestnené v interiéri, teda v oblasti bez rizika kondenzácie a prípadne následnej biologickej degradácie drevených konštrukcií. Ako parozábrana je v skladbe navrhnutý samolepiaci asfaltovaný pás GLASTEK 30 STICKER PLUS, ktorý sa kladie na celoplošné debnenie. Výhodou tohto riešenia je pokládka parozábrany a opracovanie presahov a prestupov zvrchu na pevnom podklade, samolepiaca úprava pásu umožňuje pokládku bez použitia plameňa. V porovnaní s nepohodlnou realizáciou parozábrany z ľahkých fólií zdola nad hlavou, prináša riešenie s asfaltovaným pásom na pevnom podklade nižšie riziko vzniku nedokonalostí a nevhodne opracovaných detailov. Na takto pripravený podklad sa potom kladú tepelnoizolačné dosky napr. z EPS, separačná vrstva z geotextílie FILTEK a hydroizolačná fólia z PVC-P napr. fólie ALKORPLAN. Umiestnenie tepelnej izolácie nad nosnou konštrukciou okrem konštrukčnej ochrany drevených prvkov prináša súvislú vrstvu tepelnej izolácie, čo znamená elimináciu tepelných mostov a menšiu hrúbku tepelnej izolácie, oproti riešeniu s tepelnou izoláciou medzi trámami. Prípadný SDK podhľad sa môže kotviť do drevených trámov a nedochádza k perforácii parozábrany ako pri štandardnom riešení s parozábranou z ľahkých fólií, realizovanou zo spodnej strany. V prípade, že drevené nosné trámy nie sú poškodené a je možné ich zachovať, nemusí dôjsť k zásahu do konštrukcie z interiéru, tzn. k odstráneniu SDK podhľadu s pôvodnou parozábranou, ktorá je do drevenej nosnej konštrukcie kotvená. Okrem hydroizolačnej fólie odporúčame odstrániť aj zhnité OSB dosky a pôvodnú tepelnú izoláciu z minerálnych vlákien. Následný postup spočíva v realizácii nového celoplošného debnenia na pôvodné nosné trámy, parozábrany GLASTEK 30 STICKER PLUS, tepelnej izolácie napr. z EPS, separačnej vrstvy FILTEK a hydroizolačnej fólie ALKORPLAN. Potreba odstránenia tepelnej izolácie medzi a pod nosnými trámami nezávisí len od jej vlhkostného stavu. Rozhodnutie o ponechaní pôvodnej tepelnej izolácie by sa malo opierať o tepelnotechnické posúdenie novej skladby. Jej ponechanie pod novou parozábranou by totiž mohlo priniesť ďalšie problémy s kondenzáciou v skladbe.

Pri rekonštrukcii plochej strechy podľa princípu skladby DEKROOF 07A - SK je nutné upozorniť na fakt, že pri vyššie opísanom postupe dôjde k navýšeniu celkovej hrúbky skladby a plochá strecha musí mať dostatočne vysokú atiku, prípadne je potrebné jej navýšenie.

Ako bolo spomenuté, správna oprava týchto nevhodne navrhnutých skladieb nie je spravidla lacná. Preto býva veľakrát riešená iba pridaním odvetrávacích komínikov, prípadne výmenou zhnitých OSB dosiek za nové a pokládkou hydroizolačnej PVC-P fólie s odvetrávacími komínikmi. Toto riešenie však neprináša požadovaný efekt. Okrem faktu, že pre takéto "odvetranie" skladby väčšinou chýbajú nasávacie otvory aj dostatočne vysoká vzduchová medzera, nebude pri plochej streche s minimálnym sklonom dochádzať k potrebnému komínovému efektu, vďaka ktorému by mohlo dochádzať k odvetraniu vznikajúcej vlhkosti.

Na záver by sme chceli upozorniť, že pri nahradení hydroizolačnej PVC-P fólie za FPO/TPO fóliu, napr. z dôvodov očakávanej dlhšej životnosti hydroizolácie, musí dôjsť taktiež k úprave navrhovanej parozábrany. Faktor difúzneho odporu FPO/TPO fólií μ je cca 10x vyšší ako pri PVC-P fólii, z tohto dôvodu musí mať aj navrhnutá parozábrana vyšší faktor difúzneho odporu ako pri štandardnej skladbe s PVC-P fóliou. Pre tieto prípady je možné použiť napr. samolepiaci asfaltovaný pás s vložkou z hliníkovej fólie TOPDEK AL BARRIER.

Základné prvky strešnej krytiny a ich údržba

Samotná kvalita strešnej skladby je nevyhnutným základom pre to, aby ste so strešnou krytinou boli bezvýhradne spokojný. Okrem základných vrstiev strešnej skladby nezabúdajte na doplnkové prvky, ktoré významne ovplyvňujú funkčnosť a bezpečnosť strechy. Medzi ne patria snehové zábrany, ktoré zabraňujú náhlemu zosuvu snehu, okapy a zvody na správne odvádzanie dažďovej vody, ako aj odvetrávacie prvky zabezpečujúce cirkuláciu vzduchu pod krytinou.

Aj najkvalitnejšia plechová strecha si vyžaduje pravidelnú údržbu, aby si zachovala svoje vlastnosti a estetický vzhľad. Odporúča sa pravidelne kontrolovať upevnenie plechov, odstrániť nečistoty ako lístie či vetvičky a skontrolovať stav tesnení a lemovaní. Žiadna strecha nie je bezúdržbová, pri tých kvalitných si však dlhé roky vystačíte len s každoročnou obhliadkou, prípadne vyčistením strešných zvodov od naplavených nečistôt.

Rôzne typy strešných krytín

Strešná krytina je hlavná hydroizolačná vrstva, ktorá chráni ostatné časti strešného plášťa a vnútorný priestor pred pôsobením poveternostných vplyvov, najmä pred pôsobením vody, vlhkosti a vetra. Strešná krytina môže byť povlaková (asfaltové pásy, plastové fólie), skladaná tvrdá (betónová alebo pálená škridla, vláknocementové segmenty, plech, dosky na báze polykarbonátu či skla) alebo skladaná mäkká (asfaltový šindeľ, bitúmenová krytina). Štandardne sa skladané krytiny používajú od sklonu 15°, sú však aj systémy, ktoré možno pokladať na strechy od sklonu 7°. Skladanými krytinami je možné pokrývať nielen rovinné plochy šikmých striech, ale aj strechy oblých tvarov ako kužeľové plochy, vikierze typu volské oko, napoleonský klobúk. Na upevnenie krytiny slúži pomocná montážna konštrukcia, ktorou je v prípade skladaných krytín rošt a pri povlakových krytinách a asfaltových šindľoch to je debnenie (nazýva sa aj plný záklop).

Keramická škridla: Váha pálenej krytiny je podľa typu škridly asi 40 - 70 kg/m². Môžete ju použiť takmer na všetky druhy striech. Ide však o takzvanú ťažkú strechu. Z hľadiska nepriepustnosti je lepšie vytvoriť pre takúto krytinu sklon strechy od 22˚ do 40˚, aby voda mohla voľne stekať do odkvapového systému. Výrobcovia už ponúkajú aj pálenú krytinu s keramickou glazúrou (má nižšiu nasiakavosť a väčšiu mrazuvzdornosť) aj v rôznych farebných odtieňoch, získaných pomocou ílových kalov. Škridla je k dispozícii v rôznych profiloch, tvaroch a farbách, ktoré sa hodia aj do klimaticky náročnejšieho prostredia pre svoju nízku nasiakavosť a vysokú mrazuvzdornosť.

Plechová krytina: Rozmanitosť tvarov a farieb súčasných plechových krytín je skutočne veľká, no môžeme ich rozdeliť na dve skupiny - hladké a tvarované. Niektoré druhy plechových krytín vytvoria strechu, ktorá imituje klasickú strechu z pálenej krytiny. Je však oveľa ľahšia, preto sa často používa pri rekonštrukciách, kde nie je žiaduce zvyšovať zaťaženie objektu. Pri moderných domoch sa však často využívaná elegancia rovných alebo vlnitých plátov.

Asfaltový šindeľ: Môže byť z pásov alebo šindľov. Okrem základného obdĺžnikového tvaru výrobcovia ponúkajú rôzne typy takzvaného asfaltového šindľa v širokej farebnej škále.

Vláknocementová krytina: Hromadne odstraňovaná krytina je pre svoju azbestovú zložku už minulosťou. V súčasnosti sa eternit alebo krytina z vláknocementových dosiek lisuje zo zmesi cementu a polyvinilacetátu a vystužuje sa zdravotne neškodnými, nenasiakavými keramickými vláknami. Vláknocementová krytina nie je pochôdzna. V niektorých druhoch je v každej vlne približne do polovice hrúbky hmoty vložená polypropylénová páska.

Bridlica: Vhodná je prírodná bridlica, ktorá sa mechanicky upravuje do tvaru obdĺžnika, štvorca, šesťuholníka či rybacej šupiny, s dierou alebo bez nej. Vďaka jej pevnosti, ale zároveň aj pružnosti si môžete pomocou nej vytvoriť aj atypické tvary strechy a detailov. Jej životnosť je takmer neobmedzená, aj keď určité limity sú v odolnosti klincov, ktorými sú jednotlivé štiepky pripevnené k podkladu, alebo pri nevhodnej kombinácii s plechovými doplnkami.

Záver a odporúčania

Na záver dodajme, že skladba plechovej strešnej krytiny nie je ničím zložitým. Podobne ako iné etapy výstavby rodinného domu, aj strecha si vyžaduje odborný prístup, či už je to pri voľbe správnej skladby celého systému alebo riešení malých (no stále dôležitých) detailov. Základom každej strechy je kvalitný projekt, ktorý by mal realizátora usmerňovať počas celého procesu. Ak potrebné riešenia neobsahuje projektová dokumentácia, s dôverou by som sa obrátil priamo na výrobcu hydroizolačných materiálov. Oni vedia navrhnúť správne riešenia a ak si to stavba vyžaduje, vedia sa zúčastniť stretnutia priamo na stavbe, prípadne vedia odporučiť aj kvalitnú realizačnú firmu.

Pre bezchybný návrh skladby plochej strechy ako aj iných konštrukcií odporúčame použiť STAVEBNÚ KNIŽNICU DEK. Obsahuje databázu overených skladieb, konštrukčných detailov, ale aj ďalšie užitočné informácie. Je dostupná bezplatne na stránke www.dekpartner.sk. Obzvlášť pri skladbách jednoplášťových plochých striech s nosnou konštrukciou z dreva alebo z materiálu na báze dreva by mal projektant vykonať posúdenie šírenia vodnej pary v konštrukcii a vyhodnotiť riziko ohrozenia drevených prvkov v skladbe kondenzáciou. K tomu je možné využiť program DEKSOFT - TEPELNÁ TECHNIKA 1D, ktorý je pre registrovaných partnerov v programe DEKPARTNER k dispozícii zdarma. Pre konzultáciu k skladbám je možné osloviť technikov na pobočkách Stavebnín DEK.

Tento článok je výstrahou pred rizikovými skladbami plochej drevenej strechy, ktoré sa napriek upozorneniam stále používajú, predovšetkým z dôvodu nižšej ceny. Tento problém sa často týka developerských projektov, kde sa šetrí na nesprávnych miestach. Je dôležité, aby si kupujúci novostavieb s plochou strechou boli vedomí týchto rizík. Vhodným riešením je zameranie sa na osvedčené postupy a kvalitné materiály, ktoré zabezpečia dlhodobú funkčnosť a bezproblémovú prevádzku strešného systému.
