Plochá strecha sa dnes stáva čoraz definujúcejším prvkom modernej architektúry. Jej čisté línie, vysoká funkčnosť a potenciál pre nové spôsoby využitia priestoru ju radia medzi obľúbené voľby pri návrhu budov. Aby však plochá strecha mohla spoľahlivo slúžiť desiatky rokov, kľúčovým aspektom, ktorému je nevyhnutné venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k nežiaducemu hromadeniu vody na strešnej ploche, čo v konečnom dôsledku spôsobuje nadmerné zaťaženie konštrukcie a môže viesť až k zatekaniu.
Výzvy spojené s plochými strechami
Na rozdiel od šikmých striech, kde voda prirodzene a rýchlo steká, ploché strechy disponujú len minimálnym spádom. Tento spád, hoci malý, je precízne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Je dôležité si uvedomiť, že už jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg. Toto nadmerné zaťaženie môže vážne ohroziť statiku celej budovy.
Základné prístupy k odvodneniu plochej strechy
Existuje niekoľko základných prístupov k efektívnemu odvedeniu vody z povrchu plochej strechy. Každý z nich má svoje špecifické charakteristiky a je vhodný pre odlišné typy stavieb.

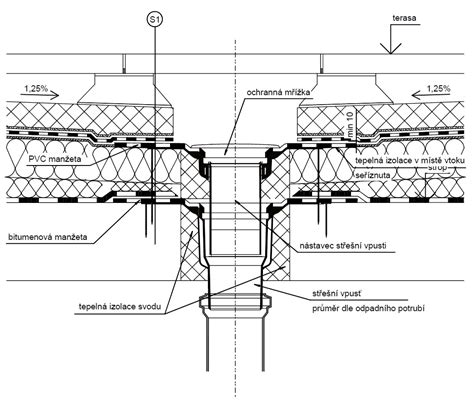

1. Vnútorné vpuste
Pri tomto riešení je strecha spádovaná smerom k vpustom, ktoré sú umiestnené priamo v ploche strechy. Voda je následne odvádzaná zvodovým potrubím, ktoré prechádza cez konštrukciu budovy až do kanalizácie. Hoci ide o funkčné riešenie, prináša so sebou aj určité riziká. V prípade upchatia vpustu lístím alebo inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche. Navyše, studená voda zo strechy, napríklad topiaci sa sneh, prechádzajúca interiérom môže spôsobiť kondenzáciu na povrchu potrubia, čo môže viesť k problémom s vlhkosťou v interiéri. Preto sa na vnútorné vpuste často odporúča osadiť aj elektrické rozmrazovanie, aby sa predišlo zamrznutiu vtoku.
2. Odvodnenie cez atiku (chrliče)
Toto riešenie je často považované za bezpečnejšie a z praktického hľadiska aj jednoduchšie na údržbu. Voda je zo strechy odvedená cez špeciálne prestupy (chrliče) v atike a následne je zvedená po fasáde budovy pomocou zvodového potrubia. V prípade poškodenia zvodu je riziko zatečenia do interiéru minimálne, voda odtečie po fasáde.

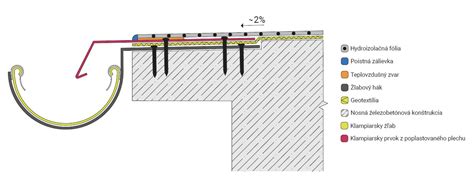

3. Kombinované riešenie s klasickým odkvapovým žľabom
Ide o kombináciu predchádzajúcich systémov. Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je umiestnený klasický odkvapový žľab, do ktorého je celá plocha strechy vyspádovaná. Toto riešenie eliminuje riziko upchatia vnútorných vpustí alebo cez-atikových zvodov.
4. Spádovanie k otvorenej hrane strechy
Táto verzia, ktorá je osobne obľúbená u niektorých odborníkov, nie je vždy univerzálne použiteľná. Závisí od celkového tvarovania strechy a pôdorysu pod ňou. Používa sa podobný princíp ako pri prvom spomenutom riešení - atika po celom obvode strechy a vpuste smerujúce dole.
Konštrukcia a realizácia odvodnenia cez atiku
Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon strechy. Ako už bolo spomenuté, na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom, v tomto prípade k prestupom cez atiku.
Vytváranie spádu strechy
Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS). Tieto dielce sú už z výroby narezané do potrebného sklonu. Ich inštaláciou sa dosahujú dva ciele naraz: vytvorí sa plynulý spád pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí. Pri výbere materiálu na spádovanie je dôležité zvážiť jeho pevnosť a tepelnoizolačné vlastnosti. Napríklad, pri realizácii strechy na vlastnom dome autora blogu bol použitý polystyrén EPS 150 S Stabil v dvoch vrstvách po 150 mm, doplnený o spádové kliny.
Kľúčové prvky odvodňovacieho systému
Keď je strecha správne vyspádovaná, nasleduje inštalácia jednotlivých prvkov, ktoré spolu tvoria kompletný a funkčný odvodňovací systém.
Strešný chrlič: Toto je kľúčový prvok, ktorý zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Nejde o bežnú rúru, ale o špeciálne navrhnutú systémovú tvarovku, ktorá sa osádza v najnižších bodoch vyspádovanej strechy. Jeho úlohou je previesť vodu z povrchu strechy cez konštrukciu atiky na vonkajšiu fasádu budovy. Tam sa napája na zberný kotlík alebo atikový adaptér, ktorý následne ústi do klasického zvodového potrubia.
Poistný prepad: Z pohľadu bezpečnosti a dlhodobej spoľahlivosti strechy je poistný prepad rovnako dôležitý ako strešný chrlič. Ide o normatívnu požiadavku pre každú plochú strechu. Jeho funkcia je jednoduchá: v prípade, že sa hlavný odtok upchá, pri extrémnych prívalových dažďoch alebo inej nečakanej udalosti, poistný prepad zabezpečí odvedenie prebytočnej vody. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
- Zberný kotlík a zvody: Na vonkajšiu stranu atiky, kde ústi strešný chrlič, sa napája zberný kotlík. Jeho úlohou je zachytiť vodu vytekajúcu z chrliča a plynule ju nasmerovať do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasádu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie.
Dôležitosť správneho riešenia atiky

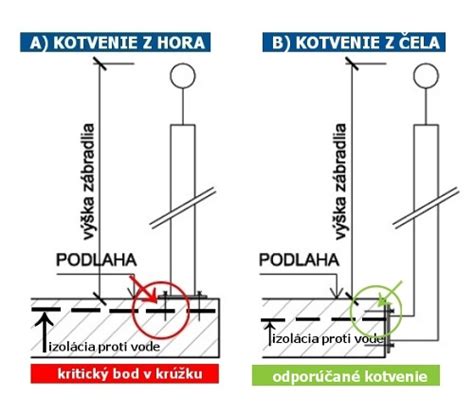

Atika je dôležitý prvok plochej strechy a je potrebné ju vyhotoviť kvalitne a odborne. Je nevhodné, ak je atika kotvená farmárskymi skrutkami a cez ne je plech atiky predierovaný, čím vzniká nevhodný bod, kadiaľ môže vnikať voda do strešnej konštrukcie. V zahraničí je aj zaužívané, že tieto skrutky sú zakryté klobúčikmi, ktoré sú prilepené špeciálnymi tesniacimi hmotami.

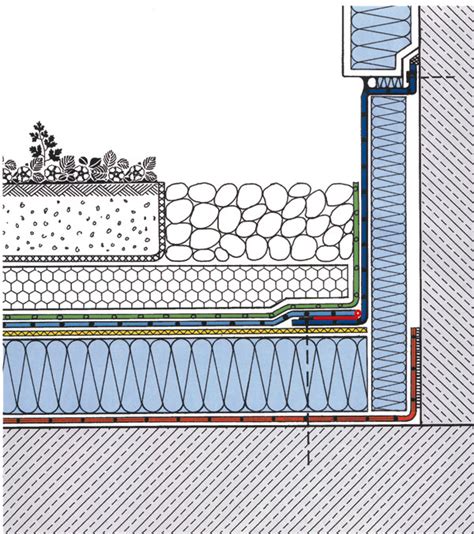

Zelená strecha je ekonomicky náročná konštrukcia, preto je potrebné klásť veľký dôraz na každý detail, a hlavne na kotvenie plechov na atike. Dôležitejšie to je najmä vtedy, ak sú plechy z medeného alebo titánzinkového plechu. Vtedy sú tieto detaily ešte dôležitejšie. Všetci, ktorí sa zaoberajú plochými strechami, by mali mať zvládnutú montáž atiky. Samozrejme, bez kvalitného náradia to nepôjde.
Pre správne zhotovenie oplechovania atiky je potrebné špecializované klampiarske náradie. Pre vytvorenie jednoduchej stojatej klampiarskej drážky je potrebné upraviť výšku ohybu susedných plechov. Plechy sa najprv pripevní skrutkami pomocou zatĺkacích rozperiek. Stojatú drážku začneme tvarovať úzkymi kliešťami a dreveným klampiarskym kladivom, pokračujeme s pomocou klampiarskej drážkovnice a dreveného kladiva. Vyšší plech ohneme do ostrého uhla, aby sa dal ohnúť klampiarskymi kliešťami. Na dôkladné spojenie jednoduchou stojatou drážkou treba ohnutý plech ešte pribiť dreveným kladivom.
Vo všeobecnosti má byť atika vyspádovaná dovnútra strechy. Aby sa predčasne neskrátila životnosť oplechovania strechy, plechy a všetky klampiarske prvky by mali byť z materiálov s rovnakým elektrickým potenciálom, aby vplyvom vlhkosti nenastala elektrolytická korózia. Napríklad, voda nesmie tiecť z medeného plechu na pozinkovaný alebo zinkový.
Pri realizácii strechy na vlastnom dome autora blogu bolo na atike namontované ukončovacie poplastované plechy. Na tento sa následne teplovzdušnou pištoľou natavuje fólia a táto sa nataví aj na hlavnú fóliu na rovine strechy.
Materiály pre hydroizoláciu a tepelnú izoláciu
Pri výbere materiálov pre ploché strechy je dôležité zohľadniť ich vlastnosti a vhodnosť pre danú aplikáciu.
Tepelné izolácie
Pri príprave strechy na dome autora blogu bola ako tepelná izolácia použitá vrstva polystyrénu EPS 150 S Stabil (2x po 150mm + spádové kliny naviac). Na túto vrstvu išla separačná geotextília a ako finálna hydroizolácia je fólia Fatrafol 810 hr. 1,8mm.

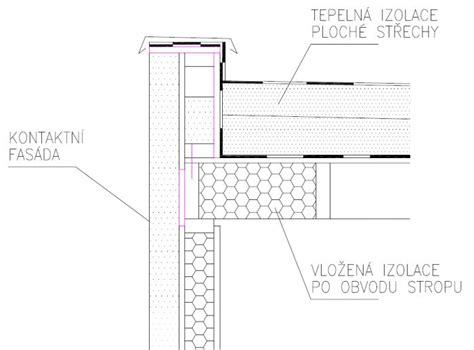

Existujú aj iné riešenia, ako napríklad atikový prvok Austrotherm, ktorý rieši viacero problémov naraz. Jeho realizácia je rýchla, jednoduchá a efektívna. Vytvára súvislú vrstvu izolácie okolo okraja strechy, čím eliminuje prerušenie izolácie a rovnomerne rozkladá tepelný tok. Okrem toho chráni okraj strechy pred poškodením spôsobeným vetrom a zrážkami, zabraňuje prenikaniu vody medzi strešnú konštrukciu a fasádu, fixuje strešnú izoláciu a oplechovanie na svojom mieste. Atikový prvok tiež vytvára prirodzenú bariéru na okraji strechy, čím zvyšuje bezpečnosť pri údržbe a opravách a zabraňuje zosuvu snehu či ľadu zo strechy.
Povrch Atikového prvku je pokrytý vrstvou z kremičitého piesku, ktorý je odolný voči oderu a chemicky stabilný. Vďaka odolnosti voči UV žiareniu si zachováva svoju farbu a vďaka presným rozmerom a rovným hranám vytvára čistý, moderný obrys strechy.
Hydroizolačné fólie
Fólie sú ekonomickejším a čistejším riešením pre hydroizoláciu plochej strechy. Zvárajú sa k sebe teplovzdušnou pištoľou. Aj keď to na prvý pohľad vyzerá jednoducho, vyslovene sa nedoporučuje svojpomocná montáž. Plochú strechu z fólií musí realizovať špecialista, pretože to vyžaduje cvik a znalosť správnej teploty nahrievania, aby spoj pevne držal. Overená životnosť fólií na existujúcich stavbách je cez 25 rokov. Hlavným likvidátorom fólií je UV žiarenie, preto sa odporúča pre zvýšenie životnosti použiť fóliu s hrúbkou minimálne 1,8 mm, ideálne 2 mm.
Asfaltovaný pás ELASTOBIT PV TOP FIX 52, s hrúbkou 5 mm, sa vyznačuje dlhou životnosťou a možno ho použiť ako vrchnú vrstvu jednovrstvových hydroizolačných systémov na plochých strechách.
Obnova starých plochých striech
Ploché strechy existujúcich panelových bytových domov často vykazujú množstvo nedostatkov a porúch. Okrem zlých tepelno-technických parametrov nevyhovujú ani z pohľadu hydroizolačnej techniky. Z hľadiska funkčnosti a spoľahlivosti plochej strechy, predovšetkým jej hydroizolačného systému, je nutná ich obnova.
Obnova plochých striech bytových domov musí komplexne zohľadňovať skutočný stav a odborný návrh riešenia. Pre spoľahlivú obnovu nie je možné riešiť problematiku len lokálnymi opravami. Každá plochá strecha je jedinečnou konštrukciou, ktorú je nutné posudzovať individuálne. Nie je možné aplikovať riešenie z inej strechy bez analýzy stavu konštrukcie a odborného návrhu.
Chybou, najmä pri individuálnych opravách, je často snaha riešiť problém len odstraňovaním dôsledkov, nie príčin. Napríklad, snaha riešiť drobné zatekanie dvojplášťovej strechy pridaním tepelnej izolácie a novej povlakovej krytiny bez zohľadnenia stavebno-fyzikálnych súvislostí môže viesť k masívnemu zatekaniu vplyvom zhoršenia vlhkostných pomerov.
Problémy ako odlupovanie častí povlakovej krytiny, prenikanie vlhkosti do materiálu, vznik pľuzgierov, zmrašťovanie materiálu, trhliny či nesprávne spájanie môžu viesť k zníženiu hydroizolačnej spoľahlivosti a životnosti strechy. Prevenciou je výber vhodného, kvalitného materiálu s preukázateľnými referenciami a dodržiavanie technológie aplikácie.
Nesprávne riešenie detailov, ako napríklad detaily prestupov cez strechu, predstavuje riziko zatekania. Zabezpečenie strechy proti účinkom vetra je tiež komplikovaná problematika, ktorá sa musí individuálne zvážiť.
Na druhej strane, nesprávne riešenia obnovy plochej strechy sa často mylne považujú za jediné spoľahlivé. Zvyčajne sa pritom používa zdôvodnenie, že niekoľko pokusov o riešenie problému zatekania stroskotalo. Tieto argumenty sú však zavádzajúce a vytvárajú falošný mýtus o nespoľahlivosti plochých striech. Skutočným dôvodom pretrvávajúcich problémov bývajú nesystémové pokusy o nekoncepčné riešenia.
Osobné skúsenosti s plochými strechami
Autor blogu inardex.sk sa vo svojej praxi architekta špecializuje na projekty rodinných domov s nízkou spotrebou energie a príjemným bývaním. Na svojom dome má dve ploché strechy. Jedna nad prízemnou časťou a druhá nad poschodovou časťou. Ako nosnú konštrukciu zvolil systém Ytong Ekonom. Po obvode strechy urobil atiku z Ytongu hr. 250mm a na ňu išiel železobetónový veniec. Na spodnej streche boli dva rady Ytongu a na hornej jeden rad naviac kvôli budúcej fotovoltaike.
Na takto pripravenú strechu sa dorábali detaily. Na parozábranu išla ako tepelná izolácia polystyrén EPS 150 S Stabil (2x po 150mm + spádové kliny naviac), na ne separačná geotextília a ako finálna hydroizolácia fólia Fatrafol 810 hr. 1,8mm. Na hornej streche ako finálna úprava slúži štrková zaťažovacia vrstva, pod ktorou je hrubšia geotextília na ochranu fólie. Spodná strecha je riešená ako zelená strecha, okrem vizuálnej stránky aj kvôli minimalizácii letného prehrievania.
Autor blogu zdôrazňuje, že ploché strechy majú v Slovenskej republike často zlú povesť, najmä kvôli skúsenostiam s panelovými domami, kde sa často používali bezspádové konštrukcie s minimálnou tepelnou izoláciou, čo viedlo k problémom so zatekaním. V súčasnosti, pri správnom návrhu s ohľadom na difúziu vodných pár, môže plochá strecha vydržať možno dokonca dlhšie ako šikmá strecha. Dôležité je zvoliť správny typ strechy a profesionálne prevedenie.
Ploché strechy si vyžadujú spoľahlivú ochranu pred nepriaznivými poveternostnými podmienkami a správne navrhnuté odvodnenie je pre ich dlhú životnosť kľúčové. Odvodnenie cez atiku predstavuje elegantné a funkčné riešenie, ktoré v kombinácii s kvalitnou realizáciou a vhodnými materiálmi zabezpečí spoľahlivú funkciu strechy na mnoho rokov.
