Diagnostika a pripojenie elektroinštalácie pre ťažné zariadenie na Passat B6 (2008)

Pripojenie elektroinštalácie pre ťažné zariadenie na vozidlo Volkswagen Passat B6 z roku 2008 si vyžaduje pochopenie špecifík danej generácie vozidla a dostupných technológií. Moderné ťažné zariadenia, najmä tie s 13-pinovou zásuvkou, ponúkajú širokú škálu funkcií, ktoré sa líšia od starších 7-pinových systémov. Správna diagnostika a inštalácia sú kľúčové pre bezproblémovú funkčnosť a bezpečnosť.

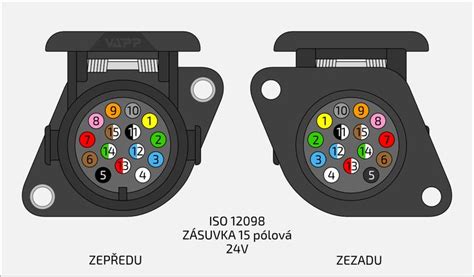

Elektroinštalácia pre ťažné zariadenie: 13-pinová zásuvka Expert+

Jednou z najkomplexnejších možností je 13/13 pinová originálna typová elektroprípojka pre ťažné zariadenie Expert+. Tento produkt má platnú medzinárodnú homologáciu, čo znamená, že jeho montážou na vozidlo nie je ovplyvnená žiadna záruka na vaše vozidlo. Auto zásuvka je kompletne vybavená 13 vodičmi a vyhovuje pre použitie od nosičov bicyklov až po obytné prívesy (karavany).

Pre bežné a základné funkcie, na základe rozhodnutia EÚ, stačí prepojiť pozície v auto zásuvke 1 až 8. Ak nevyužívate funkcie pre karavan, ako sú +15 (spínané napätie) a +30 (stále napätie), nemusíte tieto vodiče prepájať s autom. Tieto nadštandardné funkcie sú primárne určené pre obytné prívesy. Ich pripojenie si vyžaduje vedenie vodičov až do motorového priestoru, čo môže byť náročné. Ak ich nepotrebujete, ušetríte si tým náklady.

Na kontrolách STK sa kontroluje len 8 základných funkcií v auto zásuvke; ostatné piny sa nemusia osadzovať. SVC GROUP zastupuje firmu ECS na území Českej a Slovenskej republiky už viac ako 30 rokov, čím zabezpečuje maximálnu spokojnosť zákazníkov. Výrobcom je ECS ELECTRONICS z Holandska.

Diagnostická aktivácia a moderné vozidlá

Diagnostická aktivácia vozidla po montáži elektroprípojky ťažného zariadenia je vyžadovaná od výrobcu a dodávateľa vozidla. Pri tejto elektroprípojke je diagnostická aktivácia nevyhnutná pre správnu komunikáciu medzi vozidlom a elektroprípojkou pre ťažné zariadenie.

Vozidlá od roku výroby 2012 sú zvyčajne vybavené kontrolou prasknutej žiarovky v osvetlení vozidla, označovanou ako C2. U starších elektroprípojok to mohla byť problematická funkcia. Pri moderných elektroprípojkách však už táto funkcia pre vozidlá od roku výroby 2012 nemá opodstatnenie.

Niektoré elektroprípojky môžu, ale nemusia byť vybavené kontrolou poruchy žiaroviek na vozidle alebo technológiou CAN Bus / Check Control CC. To znamená, že pri výbere elektroprípojky nemusíte nič rozlišovať. Ide o vozidlá, kde tento systém je dodávaný na základe typu alebo výbavy vozidla.

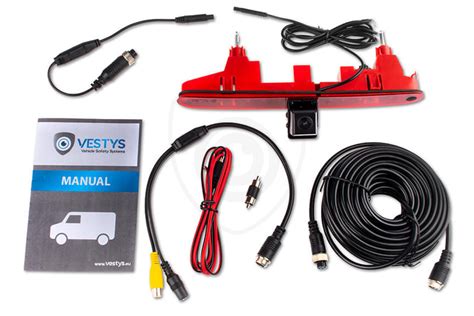

Je dôležité si uvedomiť, že moderné vozidlá sú štandardne vybavené parkovacími senzormi (PDC) a cúvacími kamerami. Ak by ste tieto systémy odpojili pri cúvaní s prívesom, stratili by ste dôležitú vizuálnu informáciu o vzdialenosti prívesu od prekážok a o jeho polohe v spätnom zrkadle alebo na displeji kamery. Odpojenie týchto systémov je potrebné len na krátku chvíľu, keď cúvate s prívesom, čo predstavuje v priemere len približne 14 minút ročne. Preto je výhodné ponechať tieto asistenty funkčné.

Možnosti pripojenia a montáže

Prepojenie vodičov elektroprípojky pre ťažné zariadenie s elektroinštaláciou vozidla sa vykonáva buď v prednej, alebo zadnej časti vozidla. Ak je požadované napájanie jednotky v prednej časti vozidla a v aute je v zadnej časti 12V auto zásuvka (zapaľovač), môžete si montáž zjednodušiť a pripojiť napájanie na túto zásuvku.

Ďalšou praktickou funkciou je systém SKL (možnosť zaklopenia auto zásuvky pod nárazník vozidla). Táto prípojka je pripravená pre ťažné zariadenia SVC so systémom SKL. Ak máte ťažné zariadenie od SVC Group vybavené systémom SKL, môžete, keď nepoužívate ťažné zariadenie, auto zásuvku zaklopeť pod nárazník. Týmto spôsobom predĺžite jej životnosť a SVC GROUP na tento systém predlžuje záruky. Súprava obsahuje všetok potrebný materiál a tesniace gumičky pre základný zadný a sklopný SKL vývod vodičov z auto zásuvky.

Typické elektroprípojky a ich využitie

Okrem komplexnej 13-pinovej zásuvky Expert+ existujú aj ďalšie typy elektroprípojok:

• Najrozšírenejšia a cenovo najdostupnejšia elektroprípojka v ČR sa používa pre malé prívesy s úžitkovou hmotnosťou do 750 kg, ale je využívaná aj nad túto váhu, ak nie sú požadované ďalšie rozšírené funkcie.
• 13/8, 13/9 Originálne typové elektroprípojky: Tieto auto zásuvky sú osadené 8 alebo 9 vodičmi a používajú sa pre dvojosé brzdené prívesy, karavany, prívesy na lode, ale aj pre nosiče bicyklov. Zvyčajne sa v zásuvke zapája len 8 pinov, teda 7 základných pinov a 1 pin pre cúvacie svetlo. Používa sa pre nosiče bicyklov tam, kde je ťažné zariadenie využívané len pre nosič bicyklov a adaptéry. Legislatíva v tomto prípade nariaďuje funkčné cúvacie svetlo.
• Univerzálna elektroprípojka 13/k: V 13-pinovej elektro zásuvke je zapojených 7 štandardných pinov a 1 pre cúvacie svetlo. Váha nosiča nemá presiahnuť zvislé zaťaženie na guľový čap, na tomto základe nikdy váha zaťaženia spojovacieho zariadenia nemôže ovplyvniť asistenčné systémy vozidla.

Je dôležité poznamenať, že lacné ťažné zariadenia nemusia byť vždy zárukou kvality. Aj keď sa niektorí obchodníci snažia zmiasť zákazníkov peknými formuláciami, je potrebné si uvedomiť, že kvalita materiálu a garancia najnižšej ceny sa často nekombinujú.

Chybové kódy súvisiace s elektroinštaláciou a ťažným zariadením

Pri diagnostike elektroinštalácie ťažného zariadenia na Passat B6 (2008) a iných vozidlách VW sa môžeme stretnúť s rôznymi chybovými kódmi. Prvý znak v kóde chyby, označený písmenom, umožňuje určiť, do ktorého systému chyba patrí. Štvrtý a piaty znak je číslo, ktoré zodpovedá číslu chyby v systéme OBD.

Nasledujúci zoznam uvádza niektoré bežné chybové kódy a ich dekódovanie s odporúčaniami na odstránenie, ktoré môžu byť relevantné pri diagnostike elektroinštalácie ťažného zariadenia:

• servis: Pripomienka potreby údržby, zvyčajne sa objaví 3000 km pred termínom splatnosti.
• Servis TERAZ: Upozornenie na potrebu okamžitej údržby.
• Chyba airbagu: Porucha v systéme airbagov.
• Pri zaraďovaní prevodového stupňa, keď stojíte, použite nožnú brzdu: Správa o potrebe stlačiť brzdový pedál pred radením prevodových stupňov (len na autách s automatickou prevodovkou).
• Skontrolujte brzdovú doštičku: Potreba výmeny brzdových doštičiek, upozornenie na opotrebovanie.
• Stop! Chyba brzdy Návod na obsluhu: Porucha brzdového alebo protiblokovacieho systému. Príčinou môže byť porucha elektronického komponentu alebo zníženie hladiny kvapaliny v expanznej nádrži.
• Zatiahnutá ručná brzda: Páčka parkovacej brzdy nie je uvoľnená.
• Workshop generátora! / Workshop Lightmaschine: Porucha vinutia generátora, opotrebenie alebo poškodenie zostavy kefy generátora.
• Workshop Motorstorg!: Hlásenie o výskyte porúch v činnosti riadiacej jednotky hnacieho ústrojenstva. Môže sa zobraziť ikona EPC.
• Stop! Kuhlmittel Priffen!: Prehrievanie motora, príčinou môže byť zníženie hladiny nemrznúcej zmesi.
• Stop! Tlak oleja, vypnutý motor!: Nedostatok mazania v motore, čo viedlo k poklesu tlaku.
• Workshop Oldsensor!: Porucha regulátora tlaku. Na prístrojovej doske svieti aj kontrolka Check Engine.
• Naplňte umývaciu vodu: Znížená hladina spotrebného materiálu v systéme čistenia skla.
• Prosím, doplňte palivo: Oznámenie o použití rezervného paliva.
• Skontrolujte: Poruchy súvisiace s prevádzkou systému znižovania toxicity výfukových plynov.
• Zapaľovanie zapnuté: Porucha v primárnom elektrickom obvode zapaľovacej cievky.

Kódy chýb motora:

• B2AAA: Bežný chybový kód, ktorý sa objaví, keď sú prítomné iné poruchy.
• P10A4: Porucha vstupnej regulačnej klapky.
• P10A9: Porucha elektromagnetickej spojky kompresorového zariadenia.
• P175D: Spontánne vypínanie v systéme spojky. S najväčšou pravdepodobnosťou je disk opotrebovaný.
• P130A: Porucha v jednom z valcov, možné poškodenie zariadenia.
• P2BAC: Poruchy v činnosti ventilu USR, svojvoľné vypnutie zariadenia.
• P2BAB: Prekročenie limitu oxidov dusíka, vypnutie EGR ventilu.
• P242F: Riadiaca jednotka hlási obmedzenia súvisiace s prevádzkou filtra pevných častíc.
• P10A900 (P10A9): Poruchy fungovania hnacieho zariadenia škrtiacej klapky.
• P261A: Kód P261A alebo P261A00 je výsledkom poškodenia elektrického obvodu ventilačného, vykurovacieho a klimatizačného systému.
• P0016: Kódy P0016 a P001600 označujú nesprávnu vzájomnú polohu hriadeľov motora. Na vyriešenie problému bude potrebná podrobná diagnostika integrity ozubených kolies na kladke. Možno je príčinou poruchy nezrovnalosť v značkách.
• P0068: "Odchýlka uhla predstihu škrtiacej klapky". Porucha vedie k nesprávnemu tlaku nasávaného vzduchu.
• P0069: Riadiaca jednotka zistila nesprávny pomer v údajoch o tlaku nasávaného vzduchu.
• P0087: Pokles tlaku v palivovom systéme. Možné príčiny: poškodenie palivovej siete, konektorov alebo elektrických zväzkov, opotrebenie palivového čerpadla, upchaté vstrekovače, porucha ovládača palivovej sústavy, porucha tlakového regulačného ventilu.
• P0108: Nesprávny tlak zaznamenaný na vstupe. Odporúča sa skontrolovať činnosť zariadení G71 a F96.
• P0121: Nesprávny impulz dodávaný z potenciometra plynu G69.
• P0171: Chudá zmes vzduchu a paliva v prvej skupine valcov.
• P0172: Obohatená zmes paliva a vzduchu v prvom rade valcov.
• P0299: Nízky plniaci tlak. Príznaky: rozsvietená kontrolka Check, možná aktivácia obmedzovača rýchlosti, výrazne znížený výkon, hluk turbíny/kompresora, zníženie tlaku kvapaliny turbíny alebo vstrekovacieho zariadenia, poruchy v systéme EGR, upchatý vzduchový filter alebo únik vzduchu v sacom potrubí, zlyhanie regulátora plniaceho tlaku.
• P0300: Zlyhávanie v jednom z valcov motora.
• P0301 - P0304: Vynechávanie zapaľovania v prvom, druhom, treťom alebo štvrtom valci. Symptómy: ťažkosti pri štartovaní, "trojnásobenie" motora, nestabilná prevádzka, náhodné zastavenie motora.
• P0354: Štvrtý valec motora vynecháva, problém môže byť porucha v systéme riadenia zapaľovania.
• P0401: Systém recirkulácie výfukových plynov pracujúci so zníženou kapacitou. Príčinou môžu byť opotrebované snímače a úniky vzduchu.
• P0403: Porucha ventilu recirkulácie výfukových plynov (zariadenie N18). Môže súvisieť s narušením tesnosti systému a poruchou riadiacej jednotky.
• P0404: Nesprávny rozsah nastavenia v systéme recirkulácie výfukových plynov.
• P0411: Zníženie výkonu pri prevádzke systému sekundárneho prívodu vzduchu.
• P0420: Zníženie účinnosti katalytického systému v prvom rade. Je potrebné skontrolovať tesnosť všetkých komponentov a potrubí.
• P0441: Nesprávny prietok v systéme riadenia emisií z odparovania paliva.
• P0455: Vážená netesnosť systému ventilácie palivovej nádrže.
• P0456: Malá netesnosť vo ventilačnom systéme palivovej nádrže.
• P0491: Zníženie prietoku systému sekundárneho prívodu vzduchu (v prvom riadku).
• P0507: Voľnobežné otáčky motora nad maximálnou hodnotou.
• P0638: Nesprávny signál z riadiaceho modulu škrtiacej klapky.
• P0726: Neplatný signál prijatý mikroprocesorom o otáčkach kľukového hriadeľa motora.
• P0734: Nesprávny prevodový pomer na štvrtom prevodovom stupni.
• P0811: Spojka v systéme spojky silne prekĺza. Vyžaduje sa diagnostika komponentov jednotky.
• P1031: Nedosiahnutá nominálna hodnota údajov z klapky na sacích kanáloch.
• P1065: Nesprávny rozsah regulácie tlaku paliva.
• P1114: Zvýšený vnútorný odpor druhej sondy v prvom rade.
• P1127: Prílišné obohatenie zmesi v prvom rade valcov.
• P1136: Chudá palivová zmes v prvom rade valcov motora pri voľnobehu.
• P1141: Nepresné údaje účtovania zaťaženia.
• P1152: Zmes je v prvej rade valcov príliš chudobná. Problém súvisí s adaptačnými problémami.
• P1165: Nadmerné obohatenie zmesi v prvej skupine valcov.
• P1248: Nesprávny rozsah nastavenia v systéme riadenia časovania vstrekovania.
• P1250: Hladina paliva v nádrži je príliš nízka.
• P1263: Nesprávny signál z ventilu vstrekovacieho čerpadla druhého valca.
• P1273: Signál z ventilu pumpy a vstrekovača piateho valca prekročí rozsah.
• P1296: Porucha chladiaceho systému. Možné príčiny: porucha snímačov teploty, nedostatok chladiva, vrenie nemrznúcej zmesi, netesnosť, chyby riadiacej jednotky.
• P1297: Pokles tlaku v potrubí medzi turbodúchadlom a telesom škrtiacej klapky.
• P1403: Porušenie rozsahu nastavenia v systéme recirkulácie výfukových plynov.
• P1423: Príliš nízky výkon v systéme prívodu sekundárneho vzduchu v prvej skupine valcov.
• P1479: Mechanická porucha v podtlakovom systéme posilňovača bŕzd.
• P1545: Porucha systému ovládania škrtiacej klapky.
• P1553: "Nesprávny pomer signálov regulátora nadmorskej výšky k tlaku v sacom potrubí".
• P1562: "Meracia jednotka palivového čerpadla-N146: horná hranica".
• P1582: Dosiahnutá horná hranica prispôsobenia v systéme riadenia voľnobehu.
• P1570: Uzamknutie riadiacej jednotky motora. Pravdepodobne súvisí so štandardným imobilizérom.
• P1601: Neplatný signál zo svorky 30-J317 relé napájacieho zdroja.
• P1649: Nedostatok správ z riadiaceho modulu protiblokovacieho brzdového systému. Príčina môže byť v dátovej zbernici.
• P1951: Druhý ventilátor chladiaceho systému V177 je zablokovaný alebo jeho prevádzka je ťažká.
• P2002: Porucha filtra pevných častíc v prvom rade valcov. Zariadenie je potrebné vymeniť.
• P2015: Poruchy v činnosti klapiek sacieho potrubia.
• P2096: Zmes paliva a vzduchu je príliš chudobná. Problém s regulátorom kyslíka za katalyzátorom.
• P2097: Limit nastavenia obohatenia regulátora kyslíka prekročený.
• P2101: Poruchy fungovania škrtiacej klapky.
• P2150: Napájanie vstrekovača(ov) U: skrat na kostru.
• P2177 / P2187: Chudá zmes v prvej rade valcov motora pri voľnobehu.
• P2004: Sacie klapky prvého radu valcov sa nezatvárajú.
• P2179: Chudá zmes vo valcoch pohonnej jednotky pri otáčkach nad voľnobehom.
• P2181: Všeobecná chyba v chladiacom systéme. Vyžaduje sa diagnostika všetkých komponentov.
• P2192: Obohatenie zmesi paliva a vzduchu (na vozidlách s turbodieselom). Možná porucha prvého kyslíkového regulátora.
• P2261: Mechanické poškodenie turbodúchadla N249.
• P2262: V systéme turbodúchadla nie je zistený žiadny tlak, došlo k mechanickej poruche.
• P2263: Porucha turbodúchadla.
• P2279: Netesnosť v sacom systéme. Skontrolovať vedenia a ich spojenia.
• P2463: Problém s filtrom pevných častíc. Filter bude pravdepodobne potrebné vymeniť.
• P2637: Nesprávny impulz krútiaceho momentu pohonnej jednotky A.
• AP3014: Skrat k zemi alebo poškodenie kabeláže druhého obmedzovacieho ventilu plniaceho tlaku N274.
• P3078: Problémy v prevádzke riadiacej jednotky škrtiacej klapky. Pri voľnobehu je prívod vzduchu do valcov nedostatočný.
• R3081: Nízka teplota motora. Diagnostiku začať kvalitou nemrznúcej zmesi a výkonom termostatu.
• P3129: Porušenie základného nastavenia mechanického dorazu klapiek sacieho kanála v polohe „zatvorené“.
• P3139: Pulz zo sacej klapky je mimo povoleného rozsahu.
• P3192: Porucha klapiek vačkového hriadeľa nasávania. Riadiaca jednotka vypočítala porušenie základných parametrov mechanického dorazu v zatvorenej polohe.

Chybové kódy systému rozvodu plynu:

• P000A: Rozvodová reťaz sa nastavuje príliš pomaly. Príčinou je pravdepodobne natiahnutá reťaz.
• P0010: Porucha v ovládači časovania ventilov.
• P0011: "Nominálna hodnota v ranom radení časovania ventilov nebola dosiahnutá". Skontrolovať integritu remeníc hriadeľa a rozvodovej reťaze.
• P0025: Časovanie ventilov sa posúva na skoršiu stranu (v druhom riadku).
• P1049: Skrat k zemi v riadiacom obvode časovania výfukového ventilu.
• P1527: Skrat k zemi v riadiacom obvode časovania ventilov.

Chybové kódy ovládača kľukového hriadeľa a vačkového hriadeľa:

• P0322: Porucha snímača polohy kľukového hriadeľa. Možné príčiny: porucha snímača, poškodenie kabeláže, upchatý konektor alebo oxidácia, vlhkosť na zástrčke, porucha riadiacej jednotky.
• P0341: Porucha snímača vačkového hriadeľa.
• P0346: Nesprávny signál alebo porucha snímača polohy vačkového hriadeľa (zariadenie G163).
• P1338: Skrat na kladnej svorke alebo prerušený obvod v kabeláži snímača polohy vačkového hriadeľa (v prvom rade).
• P3007: Absencia signálu z regulátora polohy vačkového hriadeľa G40.
• 16725: Z ovládača polohy vačkového hriadeľa prichádza nesprávny signál. Možné príčiny: porucha kabeláže, vlhkosť na konektore, zlyhanie…

Tento prehľad chybových kódov poskytuje základnú orientáciu pri diagnostike, ale pre presné určenie príčiny a odstránenie problému je často potrebná odborná diagnostika pomocou špecializovaného vybavenia.
