História panelových domov na územiach dnešného Česka a Slovenska je fascinujúcim príbehom snahy o masovú bytovú výstavbu, ktorá sa vyvíjala od prísnej unifikácie k postupnému otváraniu sa možnostiam individuality a rôznorodejším dispozíciám. Tieto konštrukčné systémy, ktoré dnes tvoria neodmysliteľnú súčasť mnohých sídlisk, sú výsledkom dlhodobého vývoja a experimentovania s cieľom zabezpečiť bývanie pre čo najväčší počet obyvateľov. Poďme sa ponoriť do detailov týchto konštrukčných sústav a rozmerov bytov, ktoré formovali životy generácií.
Počiatky Panelovej Výstavby: Od Vzorových Projektov k Prvým Panelákom
Snaha o nájdenie unifikovaného typu konštrukcie bytových domov viedla k funkčným a smerným plánom Stavba bytů ve dvouletce z roku 1947. Tieto plány ďalej rozvíjali tzv. vzorové projekty, ktoré sa stali základom pre známu radu T, schválenú v roku 1951. Od roku 1953 boli realizované experimenty s montovaným železobetónovým skeletom. Paralelne s tým, na prelome rokov 1953 a 1954, bol vtedajšom Gottwaldove postavený prvý celostenný panelový dom - známy typ G 40. Tento priekopnícky projekt, dielo architektov Hynka Adamca a Bohumíra Kuly, sa od neskorších typov odlišoval tým, že nebol projektovaný ako dom zostaviteľný z opakovaných sekcií.
Typ G 40 bol päťpodlažný, s dvoma vchodmi, pričom z každého vchodu bolo prístupných 20 bytov. Na každom podlaží sa nachádzali štyri byty - tri dvojizbové a jeden trojizbový. Jednalo sa o tzv. malorozponovú sústavu s rozstupom nosných panelov 3,6 metra. Nosné steny boli priečne, s hrúbkou 200 mm, vyrobené z betónových panelov s kruhovými dutinami pre odľahčenie. Tento typ riešil úskalia montovanej celostennovej panelovej konštrukcie po prvýkrát, čo sa prejavovalo v jeho detailoch. Horizontálne škáry boli prekryté profilovanými stĺpikmi, zatiaľ čo suterény sa riešili individuálne, buď monoliticky alebo z panelov. Prvé série sa vyznačovali ozdobnými prvkami, neskoršie verzie, reflektujúc odklon od estetiky socialistického realizmu, prešli k jednoduchšiemu vzhľadu.
Variantom G 40 bol typ G 32, ktorý mal rovnakú konštrukciu, ale o jedno podlažie menej. Následne Gottwaldovčania predstavili typ G 55, ktorý umožňoval začlenenie rohovej sekcie do pôdorysného schémy, čo bolo dôležité pre urbanistické celky v štýle socialistického realizmu. Avšak, tento typ prišiel v čase, keď socialistický realizmus už nebol preferovaným štýlom, a preto sa rohových typov G 55 zachovalo len málo.
Rozvoj Typových Radov: G 57 a Nástup Systémov T
Známou „gépadesátsedmičkou“ (G 57) sa už nerozoznáva tak ľahko, nakoľko počas dlhej doby svojej produkcie prešla mnohými zmenami a regionálnymi variáciami. Vždy sa však jednalo o tri až päťpodlažné objekty bez stĺpikmi prekrytých škár, s priečnym nosným systémom a rozponom 3,6 metra. Nosné panely mali hrúbku 20 cm, vonkajšie 24 cm, s izolačnou vrstvou 20 cm hrubého struskopemzobetónu. Typ G 57 už nebol riešený ako komplexný dom, ale ako jednotka zostaviteľná po sekciách.
Gottwaldovčania uvažovali o ďalších inováciách, a po relatívne nezaujímavom type G 57 prišli s experimentmi G 58 a G 59. Napriek inovatívnemu konštrukčnému riešeniu a neotrelému vzhľadu fasád sa však do hromadnej výstavby nepresadili. Na ich neúspechu sa mohli podieľať aj politické rozhodnutia - na XI. zjazde KSČ v lete 1958 zaznel požadoktavby 1 200 000 bytov do roku 1970.

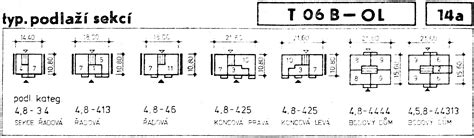

Od roku 1962 sa do výstavby uvádzali novoprijaté typy T 06 B, T 07 B a T 08 B. Najčastejšie sa dnes na sídliskách stretávame s malorozponovým typom T 06 B a veľkorozponovým typom (s rozponom 6 metrov) T 08 B. Tieto typy priniesli oproti G 57 konečne aj byty s tromi a štyrmi izbami. Do polovice sedemdesiatych rokov tieto typy postupne prevládli a vytlačili, hoci nie úplne, typ G 57.
U týchto nových typov sa uplatnila zásada funkčného rozdelenia zvislých stien na nosné (priečne vnútorné steny) a tepelnoizolačné nenosné (obvodové parapetné steny). Iba priečne štítové steny plnili zároveň nosnú aj izolačnú funkciu. Priečne nosné steny boli z plných železobetónových panelov, u T06B hrúbky 150 mm, u T07 a T08B 200 mm. Priečne štítové panely mali hrúbku 300 mm a boli zhotovené zo struskopemzobetónu alebo keramiky. Pri stropných paneloch pre T08B sa použilo predpätie elektroohrevom. Podĺžne obvodové steny boli zo struskopemzobetónových panelov (hrúbka 300 mm) osadených na konzoly zo zváraného oceľového profilu T.
Otvorené Konštrukčné Sústavy a Inovácie v 80. Rokoch
Od šesťdesiatych rokov sílil tlak na nové, tzv. „otvorené“ konštrukčné systémy (NKS), ktoré by umožňovali kombinovať viacero modulov a pracovať skôr s prvkami než s danými objemami. Tieto NKS boli vyvíjané od roku 1968 a do praxe sa zavádzali po roku 1972. Často kombinovali rôzne rozpony a umožňovali voľnejšiu prácu s jednotlivými sekciami. V detailoch priniesli nové skladby panelov, striech či okien.
Medzi ne radíme sústavy HKS 70, B 70, NKS G, BA NKS, PS 69, doplnené o sústavu so zahraničnou licenciou Larsen-Nielsen a VVÚ-ETA, vyvinutú z typu T 08 B. Neskôr ich rozšírila tzv. rada P, z ktorej boli realizované iba P1.11, P1.14 a P1.21. Ciele zavádzania týchto sústav sa čiastočne rozchádzali - na jednej strane mali zjednotiť niektoré rozmery prvkov a technologické postupy pre využitie jednotného montážneho, výrobného a dopravného zariadenia. Na druhej strane mal širší sortiment modulových rozmerov zabezpečiť projektantom voľnejšiu prácu s dispozíciami bytov.
Pre krátku dobu realizácie, prevažne v druhej polovici 80. rokov, sa tieto sústavy už nestihli širšie uplatniť, s výnimkou tých používaných na obrovských sídliskách, ako napríklad Jižní Město v Prahe, kde dominuje Larsen-Nielsen a VVÚ-ETA. Radu P nájdeme vo variante OP 1.11 napríklad na sídlisku Nový Barrandov, kde ju možno rozpoznať podľa typickej inovácie - panely majú tvar písmena U a oknu chýba horný preklad. Ďalším unikátom je variant OP 1.31 na severnej Morave s bizarnými lodžiami.
Rozmery Bytov: Od Unifikovaných Dispozícií k Extrémom

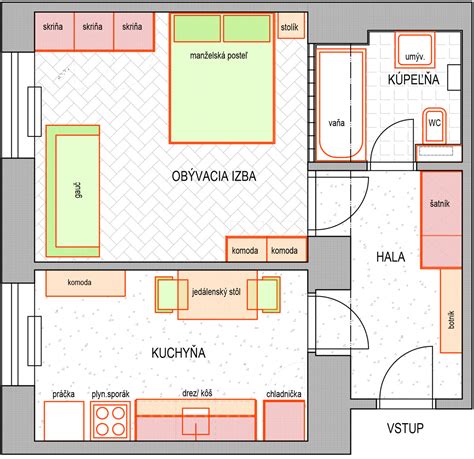

Napriek tomu, že jedným zo základných prvkov masovej bytovej výstavby bola unifikácia, občas sa podarilo vytvoriť byt, ktorý sa vymykal zaužívaným normám, či už veľkosťou alebo dispozičným riešením. V siedmich domoch v Bratislave, postavených v stavebnej sústave BA, sa vyskytuje garzónka BA1G0.1. Kúpeľňa s WC a predsieň s výmerami po 2,6 m² by ešte boli prijateľné. Avšak obytná miestnosť široká 3,76 m a dlhá 2,32 m, s celkovou plochou 8,73 m², kam bolo potrebné vtesnať kuchynský kút, posteľ, stôl a skriňu, predstavuje značnú výzvu. Celková rozloha tejto garzónky je 14 m², čo je výrazne menej ako priemer v Bratislave.
O niečo jednoduchšie to má obyvateľ garzónky T06B_B1G1.2 v Košiciach. Má síce menšiu predsieň, ale samostatné WC, obytnú miestnosť väčšiu o 4,5 m² a k tomu loggiu.
Na opačnom konci spektra veľkostí panelákových bytov dominuje ZT711.1 v bratislavskej Karlovej Vsi. Táto päťizbová garzónka s ateliérom o rozlohe 124,5 m² je úctyhodná, hoci jej dispozícia pripomína internát - úzka dlhá chodba v strede a po stranách izby. Podobne sú na tom aj byty ZT611.1 a ZT511.4, tiež z Karlovej Vsi. Na treťom mieste sa umiestnil štvorizbový byt s výmerou 100,7 m² v Košiciach (typ T06B_B413.1), ktorý vďaka oknám na dve svetové strany, trom loggiám a veľkým izbám patrí medzi najzaujímavejšie. Jeho nevýhodou je obrovská, ale priechodná obývačka s dverami na každej stene, čo je špecialita košických bytov v sústave T06B. Dispozičné riešenie tohto bytu nie je pôvodné. V bytovom dome Adlerova 21 v Košiciach sa namiesto zvyčajných piatich bytov na podlaží nachádzali len tri, čo viedlo k neobvyklým rozmerom bytov. Dom kedysi slúžil ako internát pre zahraničných študentov.
Rekonštrukcia a Moderné Prístupy k Bývaniu v Panelákoch
Dnes čelíme realite, že máme tisíce panelových bytov a naša generácia musí pochopiť, že sa s nimi dá niečo robiť. Život v panelových domoch môže byť v niektorých ohľadoch dokonca lepší ako v súčasných novostavbách, ktoré sú často zredukované na ekonomické minimum.
Pôvodné dispozície panelových bytov, kde trojizbový byt limitoval raster 3,9 x 3,9 metra, striktne vymedzovali panelové priečky a dvere. Tento koncept bývania bol prispôsobený tzv. „nuclear family“, kde žena varila a starala sa o domácnosť, zatiaľ čo kuchyňa bola len technickým zázemím. Dnes rodiny chcú byť spolu, a preto tieto dispozície často nefungujú.

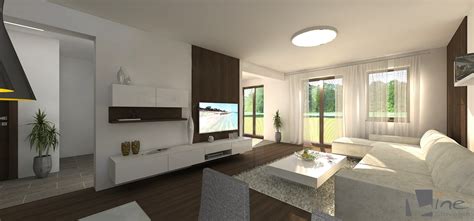

Rekonštrukcie sa preto zameriavajú na narušenie rigidného členenia miestností. Kuchyňa sa opticky prepája s obývačkou vybúraním otvoru. Miestnosti sa zoraďujú tak, aby sa funkcie jemne premiešavali. Odstraňujú sa dvere (okrem WC), čím vznikajú nové komunikačné osi. Panelové byty často umožňujú vytváranie otvorov s prekladmi, pričom sa nekladie dôraz na dokonalosť materiálov či skrytie pôvodných prvkov.
Veľmi otvorený koncept bývania znamená aj elimináciu zbytočných vecí. Vstupná hala či spálňa nemusia byť zapratané šatníkovými skriňami. Spálňa sa redukuje na minimum, pričom oblečenie môže byť umiestnené v otvorenom šatníku v chodbe. Tento prístup nás núti redukovať veci a podporuje filozofiu bývania, kde rodina trávi čas spolu, nie izolovaná v jednotlivých miestnostiach.
Kuchyňa s priznanou stúpačkou môže získať reštauračný charakter. Vďaka vyrezaným otvorom v paneloch sa miestnosti prestávajú separovať a vytvára sa tak otvorený priestor.
Rekonštrukcia bývalej ubytovne na 6. nájomných bytov
Technické Aspekty a Rozmery v Súlade s Normami
Podľa normy STN 73 4301, ktorá platí pre navrhovanie a projektovanie budov na bývanie, sa za obytnú miestnosť považuje priestor s minimálnou plochou 8 m². Minimálna svetlá výška obytnej miestnosti musí byť 2,4 m, pričom sa odporúča 2,6 m. Izba pre jedného človeka by mala mať 8 m² a objem vzduchu 20 m³. Pre dve osoby sa počíta s plochou 12 m² a objemom vzduchu 30 m³. Tieto hodnoty slúžia ako odrazový mostík pri návrhu dispozície.
Všetky obytné miestnosti musia byť priamo denne osvetlené, vykurované, vetrateľné a ich obvodové steny musia poskytovať dostatočnú tepelnú a akustickú ochranu. Pri plánovaní domu je dôležité zvážiť perspektívu a rodinné plány, pričom dom by mal odrážať potreby všetkých členov rodiny. Často sa už do projektu zahŕňajú dodatočné izby, ktoré v prvých rokoch slúžia ako pracovňa či hosťovská izba a neskôr sa im funkcia opätovne vráti.
Obytné miestnosti sú určené na dlhodobé zdržiavanie sa ľudí, vrátane kuchyne, jedálne, obývačky, spálne, pracovne, detskej či hosťovskej izby. Obývacia izba, často označovaná ako srdce domu, by mala mať minimálnu výmeru 16 - 20 m², no často sa stretávame s väčším priestorom, najmä ak je prepojená s jedálňou a kuchyňou. Pre takýto multifunkčný priestor sa navrhuje výmera 45 - 50 m², pričom kuchyňa by mala byť široká minimálne 3,3 m. Je vítané, ak má obývačka priamy vstup z chodby alebo haly, aby sa návšteva mohla sústrediť na reprezentatívny priestor a nie na prípadný neporiadok v kuchyni.
Realizácia multifunkčného denného priestoru si vyžaduje dôkladné premyslenie. Pri návrhu dispozície sa môže stať, že za predsieňou sa otvárajú dve možnosti - vstup do dennej časti domu alebo chodba vedúca k spálni a detským izbám. Toto riešenie poskytuje maximálne súkromie. Pri domoch s takýmto riešením je však potrebné počítať s dodatočnými metrami štvorcovými pre chodbu.
Pri rozhodnutí pre dom s garážou, ktorá je súčasťou domu, je potrebné počítať s rastom rozmerov domu a zvážiť vplyv garáže na tepelnoizolačnú obálku. Aby sa minimalizovali tepelné straty, je potrebné aj v garáži udržiavať teplotu okolo 16 °C a vyhýbať sa častému otváraniu garážových dverí. Samostatne stojaca garáž môže byť umiestnená pred domom, vedľa neho alebo za ním, pričom každé umiestnenie má svoje výhody.
Počet kúpeľní je tiež dôležitým aspektom. Zvážiť treba, či deti budú potrebovať vlastnú kúpeľňu, či si želáte nadštandardne riešenú kúpeľňu pri spálni, alebo menšiu kúpeľňu pre hostí. Obľúbeným riešením je menšia kúpeľňa pri vstupe (WC, umývadlo, sprchový kút) s plochou okolo 3 m², a väčšia „rodinná“ kúpeľňa pri spálni a ďalších izbách s plochou 8 - 10 m², ktorá umožňuje umiestnenie vane aj sprchového kútu.
Dostatok úložných priestorov je kľúčový pre komfortné bývanie. Precízne premyslený návrh domu môže zabezpečiť, že žiadne regále či skrine nebudú preplnené. Každá izba môže mať výklenok pre vstavanú skriňu alebo dokonca vlastný šatník. Technická miestnosť sa stáva nevyhnutnosťou, slúži nielen ako technické zázemie, ale aj ako sklad.
Prípadové Štúdie: Požiare a Konštrukčné Riešenia
Analýza následkov požiaru v panelovom bytovom dome v Handlovej poskytuje cenné informácie o odolnosti konštrukčných systémov. Požiar, ktorý vznikol na 6. nadzemnom podlaží v jednoizbovom byte a rozšíril sa o poschodie vyššie, mal lokálny vplyv na nosné konštrukcie. Diagnostika ukázala, že požiar priamo neovplyvnil strop nad 5. NP ani konštrukcie nižšie. Najviac poškodený bol byt, kde požiar vznikol, čo naznačuje najdlhšie a najintenzívnejšie horenie.
Na stropných konštrukciách zo spodnej strany bol viditeľný raster nosnej výstuže, najmä pri paneloch s malým krytím. Poruchy krycej vrstvy a obnaženie výstuže boli viditeľné len u monolitickej dobetonávky. Po vyčistení priestorov neboli pozorované statické trhliny ani znaky porušenia súdržnosti medzi výstužami a betónom. Na stenách zo strany požiaru ani zo susedných bytov neboli pozorované poruchy nosných panelov.
Pri požiari dochádza vplyvom zvýšenej teploty k rozpínaniu panelov a pri ochladení k ich skráteniu. Tieto pohyby vytvárajú dilatácie medzi panelmi v škárach, ktoré sa prejavujú trhlinami, najmä na omietkach. Pevnostné charakteristiky betónu v stropných paneloch boli preverované nedestruktívne a kontrolnými vývrtmi. Namerané pevnosti betónu boli vyššie ako projektovaná trieda betónu B 250 (kocková pevnosť).
Vystuženie stropných panelov bolo posúdené podľa aktuálnych platných noriem Eurokódov. Napriek mnohým zdrojom k typizovaným panelovým sústavám, najdôležitejším zdrojom pre posúdenie bola podrobná diagnostika konkrétneho objektu.
Typ T 06 B bol jedným z najpoužívanejších systémov na území Česka a Slovenska až do začiatku 70. rokov. Jeho varianty sa líšili najmä riešením obvodového plášťa v závislosti od dostupnej materiálovej bázy. Napríklad v Bratislave sa používal keramzitbetón hr. 280 mm, v Košiciach troskopemzobetón hr. 240 mm, v Žiline troskopemzokeramzitbetón hr. 300 mm, v Banskej Bystrici troskopemzokeramzitbetón a troskopemzobetón hr. 300 mm, v Nitre pórobetón hr. 300 mm a v Prešove lávobetón a expanditbetón hr. 300 mm.
Typ T 08 B, ktorý sa realizoval v rokoch 1963 až 1983, bol strednorozponovým typom s modulovou osnovou 6000 mm a konštrukčnou výškou 2800 mm. Nosné steny boli zo železobetónu hr. 190 mm a stropné dosky boli predpäté dutinové panely PPD hr. 190 mm. Obvodový plášť tvorili pásové panely a medziokenné vložky z pórobetónu hr. 240 mm. Strešný plášť mohol byť jednoplášťový alebo dvojplášťový.
Systémy ako BA-NKS I/1 a I/2, P 1.14 a ďalšie predstavujú pokročilejšie konštrukčné riešenia, ktoré sa snažili o lepšiu kombináciu modulov, voľnejšiu prácu s dispozíciami a inovatívne skladby panelov a striech. Aj keď sa niektoré z nich nestihli plošne rozšíriť, ich vývoj ovplyvnil smerovanie panelovej výstavby a otvoril cestu k modernejším a flexibilnejším riešeniam bývania v panelových domoch.
