Vačkový hriadeľ je kľúčovou a životne dôležitou súčasťou spaľovacích motorov, ktorá zohráva nezastupiteľnú úlohu v procese riadenia otvárania a zatvárania sacích a výfukových ventilov. Jeho presné načasovanie a koordinovaný pohyb priamo ovplyvňujú celkový výkon, efektivitu a celkovú funkčnosť motora. Pochopenie jeho fungovania, potenciálnych problémov a správnej údržby je nevyhnutné pre každého majiteľa vozidla, od bežného vodiča až po mechanika.
Základná Funkcia a Konštrukcia
Primárnou a najdôležitejšou funkciou vačkového hriadeľa je regulácia pohybu ventilov. Tieto ventily sú rozhodujúce pre správne riadenie prúdenia vzduchu do a zo spaľovacích komôr. Tvar a veľkosť vačkových lalokov, ktoré sú neoddeliteľnou súčasťou hriadeľa, priamo určujú, do akej miery sa ventily otvoria (tento parameter je známy ako "zdvih") a ako dlho zostanú v otvorenej pozícii (tzv. "trvanie"). Celková konštrukcia vačkového hriadeľa tak priamo ovplyvňuje, ako efektívne motor "dýcha", čo má priamy dopad na jeho spotrebu paliva a celkový výkon.
Vačkové hriadele sa dodávajú v rôznych prevedeniach, ktoré sú prispôsobené špecifickej konfigurácii motora a jeho zamýšľanému výkonu. V motoroch s označením SOHC (Single Overhead Camshaft) je vačkový hriadeľ umiestnený priamo nad hlavou valcov, čo umožňuje efektívnejšie ovládanie ventilov a často vedie k zjednodušeniu konštrukcie v porovnaní s inými typmi. Motory SOHC majú jeden vačkový hriadeľ pre každý rad valcov. Na druhej strane, motory DOHC (Double Overhead Camshaft) disponujú dvoma vačkovými hriadeľmi na rad valcov. Toto usporiadanie poskytuje ešte lepšiu a presnejšiu kontrolu nad časovaním ventilov, čo umožňuje jemnejšie doladenie výkonu a efektivity.
Materiál použitý pri výrobe vačkového hriadeľa musí spĺňať vysoké nároky na pevnosť, trvanlivosť a predovšetkým odolnosť voči opotrebovaniu. Procesy tepelného spracovania, ako je nitridácia alebo indukčné kalenie, sú bežne využívané na zvýšenie odolnosti vačkového hriadeľa proti opotrebovaniu a zabezpečenie jeho dlhej životnosti. V niektorých prípadoch, keď dôjde k miernemu opotrebovaniu alebo poškodeniu, môže byť vačkový hriadeľ znovu obrúsený alebo opravený. Avšak pri značnom opotrebovaní alebo rozsiahlejšom poškodení je často nevyhnutná jeho kompletná výmena.
Modernizácia a Zvýšenie Výkonu
Modernizácia vačkového hriadeľa predstavuje jeden z najúčinnejších spôsobov, ako zvýšiť výkon motora. Výkonné (performance) vačkové hriadele ponúkajú zväčšený zdvih ventilov a dlhšie trvanie ich otvorenia, čo umožňuje efektívnejší vstup väčšieho množstva vzduchu do spaľovacej komory. Tieto komponenty sú často špecificky navrhnuté a prispôsobené na optimálnu prácu v určitých rozsahoch otáčok motora.
Výber správneho vačkového hriadeľa závisí od konkrétnych výkonnostných cieľov a typu motora. Pre každodenných vodičov, ktorí uprednostňujú plynulé jazdné vlastnosti a optimálnu spotrebu paliva, je preferovaný mierny profil vačkového hriadeľa. Naopak, pre nadšencov výkonu, ktorí hľadajú maximálny výkon, sú k dispozícii agresívnejšie profily.
Je dôležité si uvedomiť, že vyššie zdvihy ventilov často vyžadujú použitie silnejších ventilových pružín. Tieto silnejšie pružiny zabraňujú fenoménu "vznášania sa ventilu" (valve float) pri vysokých otáčkach motora, kedy ventil nedokáže včas reagovať na pohyb vačky.
Mnohé populárne modely motorov, ako napríklad Ford Modular motory (najmä varianty 4.6L a 5.0L), veľmi dobre reagujú na vylepšenia vačkového hriadeľa. Podobne aj motory Chevrolet LS sú obľúbenými platformami pre modernizáciu vďaka ich robustnej konštrukcii a vysokému výkonnostnému potenciálu.
Hoci sú modernizácie vačkového hriadeľa často spájané so zvýšeným výkonom, je dôležité brať do úvahy aj ich potenciálny vplyv na spotrebu paliva. Mierne vačkové hriadele určené pre pouličné použitie sa často zameriavajú na zlepšenie krútiaceho momentu v strednom rozsahu otáčok bez výrazného negatívneho dopadu na spotrebu paliva. Systém VTEC od spoločnosti Honda je vynikajúcim príkladom toho, ako variabilné časovanie ventilov dokáže efektívne vyvážiť požiadavky na výkon a spotrebu paliva. Výberom správneho vačkového hriadeľa pre špecifické potreby vášho motora môžete odomknúť výrazné zvýšenie jeho výkonu. Spoločnosť Volgen Power ponúka široký sortiment komponentov vačkových hriadeľov a súvisiacich častí motora, ktoré spĺňajú najvyššie priemyselné štandardy, či už hľadáte náhradné diely v kvalite OEM alebo vysokovýkonné vylepšenia.
Správne Načasovanie a Jeho Význam
Správne načasovanie vačkového hriadeľa v synchronizácii s kľukovým hriadeľom je absolútne kľúčové pre optimálny výkon, efektivitu a dlhú životnosť motora. Akékoľvek odchýlky od správneho načasovania môžu viesť k vážnym problémom.

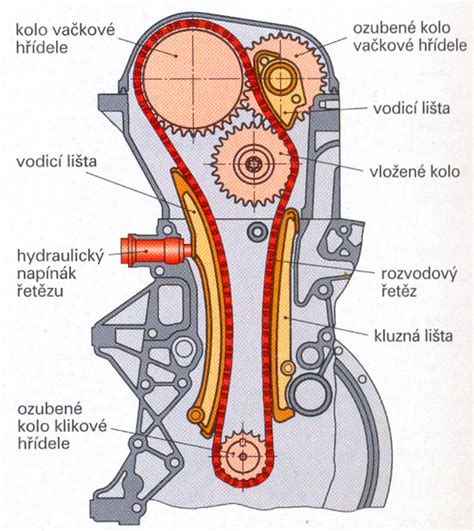

Jednou z najčastejších príčin nesprávneho načasovania je porucha rozvodového remeňa alebo reťaze. Ak rozvodový remeň alebo reťaz preskočí alebo sa pretrhne, vačkový hriadeľ a kľukový hriadeľ sa môžu dostať do nesprávneho vzájomného nastavenia. Toto nesprávne nastavenie spôsobí, že ventily sa otvoria a zatvoria v nesprávnom čase, čo môže viesť k zníženiu výkonu, zvýšeným emisiám a v extrémnych prípadoch k poškodeniu motora. Porucha rozvodového remeňa je bežnejšia vo vozidlách, kde sa remene pravidelne nevymieňajú podľa odporúčaných intervalov údržby.
Aj malá odchýlka v časovaní môže mať významný dopad na efektivitu motora. Nesprávne nastavenie časovania môže viesť k zníženiu spotreby paliva, poklesu výkonu a zvýšeniu emisií škodlivých látok. Spoločnosť Volgen Power ponúka rad komponentov rozvodov, vrátane ozubených kolies a rozvodových reťazí, ktoré sú navrhnuté tak, aby spĺňali náročné štandardy OEM špecifikácií.
Príčiny Poškodenia a Opotrebenia Vačkového Hriadeľa
Vačkový hriadeľ, napriek svojej robustnej konštrukcii, nie je imúnny voči poškodeniu a opotrebovaniu. Pochopenie bežných príčin týchto problémov je kľúčové pre prevenciu a dlhú životnosť motora.
1. Trenie a Opotrebenie: Počas prevádzky motora sa vačkový hriadeľ vo vnútri kľukovej skrine otáča vysokou rýchlosťou a prichádza do neustáleho kontaktu s inými komponentmi, ako sú zdviháky ventilov a samotné ventily. Toto nepretržité trenie, ak nie je správne mazané, môže viesť k postupnému opotrebovaniu povrchu vačkových lalokov.
2. Slabé Mazanie Olejom: Zlé mazanie olejom je jednou z najčastejších príčin poškodenia vačkového hriadeľa. Vačkový hriadeľ potrebuje počas prevádzky dostatok kvalitného mazacieho oleja, aby sa znížilo trenie a opotrebovanie a účinne chránil jeho povrch. Nedostatočné mazanie alebo použitie nevhodného motorového oleja môže viesť k prehriatiu a rýchlemu opotrebovaniu.
3. Problémy s Kvalitou Materiálu: Kvalita materiálu, z ktorého je vačkový hriadeľ vyrobený, priamo súvisí s jeho životnosťou a odolnosťou proti opotrebovaniu. Použitie nekvalitných materiálov alebo nedodržanie výrobných postupov môže viesť k predčasnému zlyhaniu komponentu.
4. Preťaženie a Prehriatie: Ak je motor počas prevádzky vozidla preťažený alebo dôjde k jeho prehriatiu v dôsledku problémov s chladiacim systémom, vačkový hriadeľ môže byť vystavený nadmernému tlaku a teplote. Tieto extrémne podmienky môžu oslabiť kov a viesť k jeho deformácii alebo prasknutiu.
5. Neprimerané Používanie a Údržba: Nesprávne používanie vozidla a zanedbanie pravidelnej údržby sú tiež významnými faktormi prispievajúcimi k poškodeniu vačkového hriadeľa. Napríklad časté prudké zrýchľovanie a brzdenie môže spôsobiť výrazné nárazy a tlak na vačkový hriadeľ, čo môže ľahko viesť k jeho poškodeniu.
6. Vplyv Prostredia na Skladovaný Vačkový Hriadeľ: Dokonca aj vačkové hriadele, ktoré nie sú práve v prevádzke, môžu trpieť poškodením, ak nie sú správne skladované. Vlhkosť je veľkým nepriateľom, pretože môže spôsobiť hrdzavenie, ktoré oslabuje kov a mení tvar vačkových lalokov. Extrémne teploty môžu spôsobiť cyklické rozťahovanie a sťahovanie kovu, čo vedie k vzniku únavových trhlín. Nečistoty, prach a iné častice pôsobia ako abrazíva, ktoré môžu vážne poškodiť povrch vačiek.
Správne skladovanie zahŕňa zabezpečenie čistoty vačkového hriadeľa pred uskladnením, nanesenie antikorózneho náteru, uloženie v suchom prostredí so stabilnou teplotou a ochranu pred nečistotami pomocou vhodného obalu.
Abnormality a Príznaky Poškodenia
Poškodený alebo opotrebovaný vačkový hriadeľ sa môže prejaviť rôznymi spôsobmi, ktoré by mali vodičov upozorniť na potenciálny problém.
Jedným z najčastejších príznakov je abnormálny hluk vychádzajúci z motora. Klepanie, búchanie alebo hrkotanie motora môže signalizovať rôzne problémy spojené s vačkovým hriadeľom alebo súvisiacimi komponentmi. Klepanie motora na voľnobehu môže naznačovať opotrebovanie dvojhmotného zotrvačníka, zatiaľ čo klepanie motora za tepla môže znamenať vôľu v ložiskách kľukového hriadeľa. Klepanie alebo buchotavé zvuky pri akcelerácii alebo znížení zaťaženia môžu mať príčinu v opotrebovanom uložení motora.
Čo dáva WRC autám taký zvuk?
Ďalším významným príznakom je znížený výkon motora. Ak vačkový hriadeľ nefunguje správne, riadenie prúdenia vzduchu do spaľovacích komôr je narušené, čo vedie k poklesu výkonu a zhoršenej odozve na plyn.
Zvýšená spotreba paliva je tiež častým dôsledkom nesprávneho fungovania vačkového hriadeľa. Motor, ktorý nedýcha efektívne, musí pracovať tvrdšie, aby dosiahol požadovaný výkon, čo sa prejaví vyššou spotrebou paliva.
Zvýšené emisie škodlivých látok sú ďalším negatívnym dôsledkom. Nesprávne spaľovanie zmesi vzduchu a paliva v dôsledku problémov s časovaním ventilov vedie k produkcii väčšieho množstva emisií.
V závažných prípadoch môže dôjsť k zlomeniu vačkového hriadeľa. Toto je extrémne porucha, ktorá si vyžaduje okamžitú opravu a často aj rozsiahlu rekonštrukciu motora.
Riešenia a Prevencia
Pochopenie príčin poškodenia vačkového hriadeľa je kľúčové pre správne používanie a údržbu automobilov. Životnosť vačkových hriadeľov je možné predĺžiť len rozumným používaním a dôslednou údržbou.
Tankujte kvalitné palivo: Používanie paliva s nižším oktánovým číslom, než je odporúčané pre vaše vozidlo, môže spôsobiť usadzovanie nečistôt vo valcoch. Tieto usadeniny môžu obmedziť presnosť výbuchu zmesi vzduchu a paliva, čo sa môže prejaviť klepaním motora. V prípade dieselových motorov môže podobný problém spôsobiť aj nekvalitné palivo, ktoré vedie k viacerým výbuchom v spaľovacej komore.
Používajte správny motorový olej: Po výmene oleja, ak sa objaví klepanie motora, môže byť príčinou použitie nevhodného motorového oleja. Nesprávny olej môže viesť k usadeninám na vonkajšej strane valcov, čím sa zhorší mazanie trecích plôch. Nezabúdajte na pravidelnú výmenu motorového oleja podľa odporúčaní výrobcu a na dodržiavanie jeho správnej hladiny. Pridávanie aditív, ktoré obmedzujú tvorbu karbónových usadenín, môže tiež pomôcť.
Správna údržba zapaľovacích sviečok: Problémy so zapaľovacími sviečkami, či už ide o ich opotrebovanie alebo použitie nesprávneho typu, môžu narušiť cyklus spaľovania a spôsobiť klepanie motora. Výmene sviečok by mala predchádzať dôkladná štúdia odporúčaní výrobcu a použitie správneho typu sviečok.
Pravidelná kontrola a údržba rozvodového systému: Ako už bolo spomenuté, porucha rozvodového remeňa alebo reťaze je vážnym problémom. Dodržiavanie intervalov výmeny rozvodových remeňov a pravidelná kontrola stavu rozvodovej reťaze sú nevyhnutné.
Vyhnite sa preťažovaniu a prehrievaniu motora: Jazda s preťaženým motorom alebo ignorovanie problémov s chladiacim systémom môže viesť k prehriatiu, ktoré má negatívny vplyv na vačkový hriadeľ a iné komponenty motora.
Opatrné rozoberanie a montáž pri opravách: Pri generálnych opravách motora je dôležité postupovať s maximálnou opatrnosťou pri demontáži a montáži vačkového hriadeľa a jeho ložísk. Neodborná manipulácia, napríklad údery kladivom alebo nesprávne osadenie krytov ložísk, môže spôsobiť poškodenie, ktoré sa prejaví neskôr.
Zanedbanie pravidelnej údržby a ignorovanie varovných signálov môže viesť k vážnejším a nákladnejším opravám. Včasná návšteva servisu alebo vlastnoručné odstránenie menších problémov môže predísť rozsiahlejším komplikáciám.
Variabilné Nastavenie Vačkových Hriadeľov
Moderné motory často využívajú systémy variabilného časovania vačkových hriadeľov, ktoré umožňujú dynamicky meniť časovanie otvárania a zatvárania ventilov v závislosti od aktuálnych prevádzkových podmienok. Cieľom je optimalizovať plnenie valcov a znížiť emisie škodlivých látok, vrátane recirkulácie výfukových plynov (EGR).
Toto nastavenie je riadené riadiacou jednotkou motora (ECU) prostredníctvom magnetických ventilov. Systém berie do úvahy rôzne parametre, ako sú otáčky motora, zaťaženie motora, signály z polohových snímačov vačkových hriadeľov a snímača otáčok kľukového hriadeľa. Nastavenie sa vykonáva prostredníctvom PWM (Pulse Width Modulation) signálu.
Niektorí výrobcovia automobilov dokonca zrušili potrebu tradičného ventilu EGR v zážihových motoroch vďaka efektívnemu riadeniu vačkových hriadeľov. Výpadok systému variabilného časovania vačkových hriadeľov má za následok zvýšenú spotrebu paliva, vyššie emisie škodlivín a znížený výkon motora. Záznamy v pamäti porúch môžu byť spôsobené nielen chybou magnetického ventilu, ale aj nesprávnym riadením motora, napríklad v dôsledku natiahnutej rozvodovej reťaze alebo remeňa.
Vačkové hriadele sú teda komplexné komponenty, ktorých správna funkcia je nevyhnutná pre optimálny chod motora. Od ich základnej konštrukcie a materiálu, cez správne načasovanie a údržbu, až po pokročilé systémy variabilného časovania, každý aspekt hrá kľúčovú úlohu. Starostlivosť o vačkový hriadeľ je investíciou do dlhej životnosti a spoľahlivosti vášho vozidla.
