Odvodňovacie systémy v podzemných garážach: Komplexný sprievodca

Správne navrhnuté a nainštalované odvodňovacie systémy sú neodmysliteľnou súčasťou každej modernej podzemnej garáže. Ich primárnou funkciou je zabezpečiť bezpečné a hygienické prostredie, zabrániť poškodeniu stavebných konštrukcií a predĺžiť životnosť celej garáže. Vzhľadom na špecifické podmienky, ako je prítomnosť vlhkosti z vozidiel, namrznutého snehu, ale aj možného úniku prevádzkových kvapalín, je výber a implementácia vhodného odvodňovacieho riešenia kľúčová. Tento článok sa podrobne venuje rôznym aspektom odvodňovacích systémov v podzemných garážach, od legislatívnych požiadaviek až po technologické možnosti.

Legislatívne a normatívne požiadavky

Základným rámcom pre navrhovanie a realizáciu odvodňovacích systémov v budovách, vrátane podzemných garáží, sú príslušné slovenské zákony a technické normy.

Podľa Zákona č. 532/2002 Z., konkrétne Vyhlášky č. 532/2002 Z. § 36 ods. 5, platí, že v miestnostiach a priestoroch s mokrým čistením podlahy, alebo tam, kde zariaďovací predmet nie je napojený na vnútornú kanalizáciu, musí byť v podlahe osadený kanalizačný vpust. Toto ustanovenie zdôrazňuje potrebu zabezpečiť odtok vody v miestach, kde dochádza k jej zvýšenému výskytu a nie je predpoklad priameho napojenia na kanalizačnú sieť.

Zákon č. 201/2022 Z. o hromadných garážach prináša špecifické požiadavky týkajúce sa podláh. Článok 39 stanovuje, že podlahy v garážach musia mať spád najmenej 0,5%. Tento spád je nevyhnutný na efektívne odvádzanie vody z mokrých vozidiel alebo namrznutého snehu smerom k odvodňovacím prvkom. Okrem toho musia byť podlahy vybavené podlahovými vpustami, ktoré slúžia na zber a odtok tejto vody. Požiadavky na materiálové vlastnosti podláh sú tiež prísne: musia byť trvanlivé a odolné voči pôsobeniu kvapalín, minerálnych olejov, pohonných hmôt a chloridov, v súlade s normou STN 74 4505. Dôležitý je aj stupeň horľavosti, ktorý musí byť podľa STN 73 0823 minimálne triedy A. V prípade betónových podláh sa odporúča použiť prevzdušnený betón podľa STN 73 6171, ktorý zlepšuje jeho odolnosť a izolačné vlastnosti.

Článok 62 toho istého zákona doplňuje, že pre odvodnenie garáže musí byť kanalizácia prítomná len v priestoroch s výtokmi vnútorného vodovodu a podlahovými vpustmi. To znamená, že odvodňovací systém je primárne navrhnutý na zber a odvod vody z týchto konkrétnych miest.

Ďalšou relevantnou normou je STN EN 1253, ktorá sa zaoberá vpustmi v budovách. Táto norma definuje technické požiadavky na vlastnosti a funkčnosť podlahových vpustov. Všeobecné ustanovenia normy zdôrazňujú, že ak je podlaha vystavená pôsobeniu zrážkovej alebo prevádzkovej vody, musí byť vodotesná. Podlaha nesmie umožňovať prenikanie vlhkosti do susedných stavebných konštrukcií ani do nižších podlaží. Voda zachytená na podlahe sa odstraňuje buď spádovaním do odvodňovacieho systému, vysatím pri upratovaní, alebo sa nechá odpariť. POZNÁMKA 1 k tejto norme uvádza, že pre hromadné garáže sa odporúča spádovanie podlahy a odvodňovací systém. V prípade, že sa vnesená voda bude odstraňovať vysávaním, je potrebné zohľadniť pravidelný režim používania priemyselného vysávača, najmä počas obdobia sneženia.

Je dôležité poznamenať, že dodržiavanie slovenských technických noriem alebo technických normalizačných informácií je dobrovoľné (§ 3 ods. 10 zákona č. 60/2018 Z.). Avšak, v kontexte bezpečnosti a funkčnosti stavieb, ako sú podzemné garáže, je ich dodržiavanie vysoko odporúčané a často vyžadované stavebnými úradmi a investormi.

Konštrukčné riešenia a typy odvodňovacích systémov

Existuje niekoľko typov odvodňovacích systémov, ktoré sa dajú použiť v podzemných garážach, pričom každý má svoje špecifické výhody a nevýhody.

Podlahové vpusty

Podlahové vpusty sú základným prvkom bodového odvodnenia. Osadzujú sa priamo do podlahy v miestach, kde sa očakáva najväčší zber vody. Podľa STN 73 6760 je obmedzenie návrhu podlahových vpustov v miestach, kde parkuje motorové vozidlo, priamo myslená zóna pod vozidlom, kde by nebol prístup k vpusti pod dlhodobo parkujúcim vozidlom. Preto je dôležité strategické umiestnenie vpustov tak, aby boli ľahko prístupné pre čistenie a údržbu. Podlahové vpusty je potrebné osadzovať do miest s najväčším priehybom stropnej konštrukcie, čo môže byť indikátor potenciálneho hromadenia vody.

Liniové odvodňovacie systémy

Pre efektívne a bezpečné odvodnenie plôch, ako sú podzemné garáže, sa často využíva líniový odvodňovací systém. Tento systém pozostáva z pozdĺžnych žľabov, ktoré zbierajú vodu po celej svojej dĺžke a odvádzajú ju do kanalizácie alebo zbernej nádrže.

Materiálové vyhotovenie žľabov:Ponuka žľabov je široká a zahŕňa materiály ako:

• Betón a polymérbetón: Tradičné a odolné materiály, ktoré sú vhodné pre vysoké zaťaženia.
• Sklené vlákna: Ľahké a pevné materiály s dobrou chemickou odolnosťou.
• Polypropylén (PP) a polyetylén s vysokou hustotou (HDPE): Ľahké, chemicky odolné a cenovo dostupné materiály, vhodné pre menej náročné aplikácie.
• Kompozitné materiály (napr. SMC - Sheet Molding Compound): Polyesterová živica vystužená sklenými vláknami, ktorá poskytuje vysokú pevnosť, odolnosť proti praskaniu a pružnosť. Univerzálnym riešením je žľab MEARIN vyrobený z tohto materiálu.

Špecifické typy líniových odvodňovacích žľabov:

• Žľaby so spádovým dnom: Tieto žľaby sú navrhnuté špeciálne pre odvodnenie rovín alebo veľkých plôch s nulovým sklonom, ako sú práve podzemné garáže. Umožňujú vytvoriť potrebný spád aj na rovných plochách. Napríklad, nízke žľaby MEARIN PLUS 150 F s výškou len 75 mm sú vhodné na tento účel.
• Žľaby s oceľovou ochrannou hranou (napr. MEARIN EXPERT): Tieto systémy sú určené pre vysoké zaťaženia a vydržia zaťaženie až do E600 kN, pričom sa používajú liatinové rošty. Rošty si dlhodobo zachovávajú čiernu farbu a sú odolné voči korózii.
• Betónové žľaby s liatinovou, pozinkovanou alebo nerezovou hranou: Tieto žľaby majú ľahké betónové telo so zabudovanou hranou, bezpečnostným falcom a inovatívnym systémom rýchlouzáveru pre rýchlu montáž. Štyri čapy na spodnej strane roštu zaisťujú systém proti pozdĺžnemu posuvu. Mriežkové alebo liatinové rošty sa môžu priskrutkovať aj dodatočne.
• FILCOTEN: Moderný výrobný proces, pri ktorom sa zmiešaním vlákien, cementu a prísad vytvára vysokokvalitná vláknami spojená hmota. FILCOTEN má 20-násobne väčší podiel vlákien v porovnaní s betónom spevneným modifikovanými vláknami. Vlákna pôsobia ako mikroarmatúra, ktorá staticky vystužuje stavebný diel v celej jeho štruktúre. FILCOTEN žľaby sú špeciálne vyvinuté na povrchové odvodnenie podzemných garáží, viacpodlažných garáží a parkovacích domov. Sú charakteristické nízkou stavebnou výškou a bezpečnostným falcom.
• Priekopové tvárnice: Tieto prvky slúžia na efektívne líniové odvodnenie pre výstavbu priekop a odvodňovacích korýt, napríklad pri železničných tratiach, cestách a diaľniciach. Ukladajú sa na zeminu, štrkopieskový podsyp alebo betónový podklad a spoje sú tesnené cementovou maltou. Bez úpravy rezaním je možné vytvárať oblúky.

Modulárne systémy a prispôsobiteľné dĺžky

Moderné odvodňovacie systémy často ponúkajú modulárnu konštrukciu, ktorá umožňuje prispôsobenie dĺžky žľabu podľa konkrétnych potrieb garáže. Napríklad, pri výbere odtokového žľabu do garáže je možné zvoliť rôzne dĺžky, ako 6 m, 5 m, 4 m, 3 m alebo 2 m, prispôsobením počtu 1-metrových kanálov. Každý kanál (rameno) má štandardnú dĺžku 1 meter. Súprava zvyčajne obsahuje odtokovú mriežku a základnú časť, spolu s napojeniami na ramená. Celková dĺžka súpravy sa skladá z dĺžky odtokových ramien a dĺžky odtokovej mriežky s napojeniami. Je dôležité s tým počítať pri plánovaní inštalácie. Možnosť dokúpenia prídavných kanálov umožňuje dosiahnuť ľubovoľnú požadovanú dĺžku.

Technické aspekty a špecifiká inštalácie

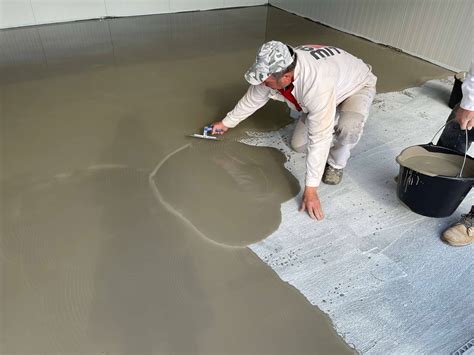

Spádovanie podlahy

Ako už bolo spomenuté, Zákon č. 201/2022 Z. (Článok 39) predpisuje minimálny spád podlahy v garážach na úrovni 0,5%. Tento spád je nevyhnutný na zabezpečenie odtoku vody. V prípade líniových odvodňovacích systémov, najmä tých s nulovým sklonom, je možné použiť žľaby so spádovým dnom alebo vytvoriť spád pomocou špeciálnych profilov, ako sú spádové hrany MEARIN Plus, ktoré umožňujú ľahko realizovať sklon 0,5%.

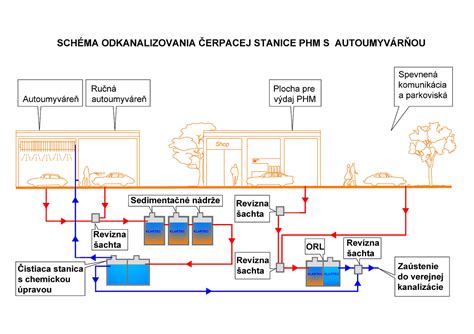

Odlučovače ropných látok (ORL)

V prípade, že odpadová voda z garáže je odvádzaná do kanalizácie, orgány štátnej správy odpadov často vyžadujú predčistenie tejto vody v odlučovači ľahkých kvapalín minerálneho pôvodu, známeho ako odlučovač ropných látok (ORL). Tieto odlučovače sú špeciálne navrhnuté na zachytávanie olejov, pohonných hmôt a iných ľahkých kvapalín, ktoré by mohli poškodiť životné prostredie alebo kanalizačný systém. Odlučovače ľahkých kvapalín minerálneho pôvodu majú samostatnú kapitolu v norme STN 75 6101. Ich inštalácia je nevyhnutná na splnenie environmentálnych predpisov.

Prevencia zamŕzania a údržba

V klimatických podmienkach Slovenska je dôležité zohľadniť riziko zamŕzania vody v odvodňovacích systémoch. Vhodná konštrukcia žľabov a vpustov, ako aj pravidelná údržba, sú kľúčové na predchádzanie problémom. Odpadová voda z garáže môže obsahovať nielen vodu z topenia snehu, ale aj rôzne nečistoty, piesok a chemické látky z posypových solí. Preto je nevyhnutné zabezpečiť, aby odvodňovacie systémy boli ľahko prístupné na pravidelné čistenie.

Upratovacie stroje na čistenie parkovacích miest sú bežnou súčasťou údržby garáží. V prípade, že sa vniesená voda odstraňuje vysávaním, je potrebné zabezpečiť pravidelný režim používania priemyselného vysávača, najmä v období sneženia.

Odtoková mriežka, ako neoddeliteľná súčasť odvodňovacieho systému, často obsahuje filter na zachytávanie nečistôt. Tieto filtre by mali byť ľahko čistiteľné, čo zjednodušuje údržbu a zabezpečuje dlhodobú funkčnosť systému. Čistenie takejto mriežky by nemalo trvať dlhšie ako niekoľko minút. Celá jednotka je zakrytá mriežkou, ktorú je možné vyplniť dlažbou, živicou alebo iným materiálom, čím sa zabezpečí estetické začlenenie do podlahy.

Šachty (jímky)

V niektorých prípadoch môžu byť v garáži osadené šachty alebo jímky. Ak slúžia len pre garáž a sú suché, zvyčajne ide o havarijné jímky, ktoré slúžia na zber prípadných únikov kvapalín alebo na núdzové situácie. Ich primárnou funkciou nie je bežné odvodnenie.

Výhody kvalitného odvodňovacieho systému

Investícia do kvalitného odvodňovacieho systému v podzemnej garáži prináša celý rad výhod:

• Bezpečnosť: Zabezpečuje suché a bezpečné povrchy, čím znižuje riziko pošmyknutia a pádu.
• Ochrana konštrukcie: Predchádza vnikaniu vlhkosti do betónových konštrukcií, čím bráni ich degradácii, korózii výstuže a vzniku plesní.
• Hygiena: Odvádza stojacu vodu a nečistoty, čím prispieva k udržaniu hygienického prostredia.
• Dlhá životnosť: Chráni podlahové krytiny a stavebné materiály pred poškodením vplyvom vlhkosti.
• Estetika: Moderné líniové systémy s možnosťou integrácie do podlahovej krytiny prispievajú k celkovému vzhľadu garáže.
• Environmentálna zodpovednosť: V spojení s odlučovačmi ropných látok pomáha predchádzať znečisteniu vodných zdrojov.

Záverom možno konštatovať, že odvodňovacie systémy podzemných garáží sú komplexnou problematikou, ktorá si vyžaduje dôkladné plánovanie a dodržiavanie legislatívnych a technických noriem. Voľba vhodného systému, materiálov a správna inštalácia sú kľúčové pre zabezpečenie dlhodobej funkčnosti, bezpečnosti a ochrany investície.
