Spôsob odvodnenia patrí medzi dôležité detaily plochej strechy, ktoré môžu ovplyvniť kvalitu strešnej konštrukcie, jej životnosť a v konečnom dôsledku aj bývanie. Preto by ste odvodneniu mali venovať dostatočnú pozornosť. Nepodceňujte odvodnenie plochej strechy. S rastúcim záujmom o udržateľné a ekologické stavebné riešenia sa odvodnenie plochých striech stáva oblasťou, kde sa neustále objavujú nové technológie a materiály.
Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie. Nesprávne navrhnutý alebo zrealizovaný odvodňovací systém môže viesť k hromadeniu veľkého množstva vody na ploche strechy, čo vedie k nadmernému zaťaženiu konštrukcie a v konečnom dôsledku k zatekaniu. V tomto článku sa zameriame na rôzne aspekty odvodnenia plochej strechy, vrátane jedného z najelegantnejších riešení tohto problému, ktorým je odvodnenie plochej strechy cez atiku.
Základy správneho odvodnenia plochej strechy
Základom plochej strechy s fungujúcim odvodnením je spád minimálne 1° (1,75 %), ktorý urýchľuje odtekanie vody smerom k dažďovým vpustom. Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda. Nadmerné zaťaženie nosnej konštrukcie: Jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg. Už 50 mm vrstva vody má totiž hmotnosť 50 kg/m2.
Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy. Každý má svoje špecifiká a je vhodný pre iný typ stavby.
Vonkajšie a vnútorné odvodnenie
Podľa umiestnenia odvodnenia vzhľadom na strechu rozlišujeme odvodnenie vonkajšie a vnútorné.
- Strechy s vonkajším odvodnením sú spádované obojstranne alebo jednostranne v smere žľabov. Vonkajšie odvodnenie je spravidla aplikované do pododkvapových, nadstavbových, rímsových alebo zaatikových žľabov polkruhových, alebo hranatých tvarov a následne do zvodu. Pri vonkajšom odvodnení je problémová situácia hneď zrejmá, pretože pri nedostatočnej rýchlosti odtekania vody odvodňovacím systémom preteká voda cez hranu žľabu na fasádu. Prípadný problém je teda ľahko viditeľný a dá sa vyriešiť zväčšením profilu žľabu.
- Strechy s vnútorným bodovým odvodnením sa riešia spádovaním rovinami s rozličným spádom tak, aby najnižšie miesto bolo práve pri dažďovom vpuste. Priesečnice strešných rovín vychádzajú zväčša z nároží strešnej plochy, pričom strecha okolo atiky môže mať rovnakú výšku, alebo je spádovanie zabezpečené rovinami s rovnakým spádom, čoho dôsledkom je premenlivá výška strechy pri atike. Vnútorné odvodnenie potom býva spravidla riešené cez medzistrešné žľaby alebo vpuste a zvodné kanalizačné potrubie vedené vo vnútri budovy. Pri plochých strechách, terasách či balkónoch, je najväčší problém so zatekaním vody. Často stačí drobná oprava strechy, napríklad klampiarskych prvkov, hydroizolácie a všetko je v poriadku. Pokiaľ je ale porušenie hydroizolačnej vrstvy rozsiahlejšie v takomto prípade je nevyhnutná rekonštrukcia.
Strechy s vnútorným odvodnením strešnými žľabmi sú zriedkavé, pretože sú problematické z pohľadu tepelnej izolácie a ľahko sa zanášajú nečistotami, takže hrozí upchatie vtokov. V zime sa navyše tvorí ľadová vrstva, ktorá vytláča atiku zo strešnej konštrukcie a vzniknutými trhlinami potom zateká.
Vnútorné systémy odvodnenia
Pri tomto riešení je strecha spádovaná smerom k vpustom umiestneným v ploche strechy. Voda je následne odvádzaná zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie. Hoci ide o funkčné riešenie, prináša so sebou riziká. V prípade upchatia vpustu lístím či inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche.
Pri rekonštrukciách plochých striech sa do vtokov alebo do dažďového odpadového potrubia osadzujú sanačné vtoky, ktoré značne zmenšujú profil existujúceho dažďového potrubia. Pri ich nedostatočnom počte alebo malej priepustnosti sa môže upchať alebo obmedziť prietok vody - napríklad pri prívalových dažďoch. Vtedy sa na streche začne vytvárať súvislá vrstva vody, čo je nebezpečné najmä pre ľahké strechy. Ak strecha nemá dvojdielne strešné vtoky s tesniacimi krúžkami, môžu sa pri upchatí alebo zahltení potrubia premočiť vrstvy strešného plášťa. V týchto prípadoch je potrebné vždy preveriť odvodňovaciu kapacitu rekonštruovaných vnútorných vtokov a vnútorných dažďových odpadových potrubí.
Interné zvody sú jednou z najbežnejších metód odvodnenia plochých striech. Voda sa odvádza cez vertikálne potrubia, ktoré sú integrovanou súčasťou budovy. Tieto systémy sa často preferujú v oblastiach s chladnejším podnebím, pretože teplo z budovy pomáha udržiavať zvody bez ľadu.
Kľúčové prvky odvodňovacieho systému
Najvhodnejší spôsob odvedenia dažďovej vody z plochej strechy sú dvojité vpusty napojené na zvislú kanalizáciu, vedenú vnútrom budovy. Pri realizácii strešného vpustu je ideálne, ak je zhotovený z rovnakého materiálu ako povlaková krytina.
Klampiarske prvky a ich význam
Dôležitú úlohu pri odvodnení striech majú klampiarske prvky (odpadové potrubie, vtoky, žľaby a chrliče). Samostatnou kategóriou sú úžľabia, medzistrešné žľaby, oplechovanie prienikov cez strešnú konštrukciu a pod. Klampiarske prvky by nemali vytvárať miesta, v ktorých by voda mohla trvale stáť. Treba dbať na to, aby na vnútornom povrchu plechov nedochádzalo ku kondenzácii vodných pár a aby sa prípadná vlhkosť pod klampiarskymi výrobkami čo najrýchlejšie odstránila účinným vetraním. Podobne ako pri povlakovej krytine, aj plechy, spojovacie a pripevňovacie prostriedky klampiarskych výrobkov by mali byť z jedného druhu materiálu, aby nedochádzalo k poruchám pre rozdielnu tepelnú rozťažnosť alebo prípadnú elektrolytickú koróziu. Klampiarske prvky z rozličných kovov sa musia účinným spôsobom vzájomne a trvalo odizolovať.
Zásadne sa nesmú prichytávať priamo k podkladu klincami alebo skrutkami. Priame pripevnenie sa dá použiť iba tam, kde nemôže nastať zatekanie. Pri odvodnení plochých striech sa zväčša používajú strešné vtoky napojené na odpadové potrubie. Veľkým nedostatkom je, keď sa strešné žľaby, vpusty alebo zvody zanášajú nečistotami, a tým strácajú schopnosť rýchlo a bezpečne odvádzať vodu zo strechy.

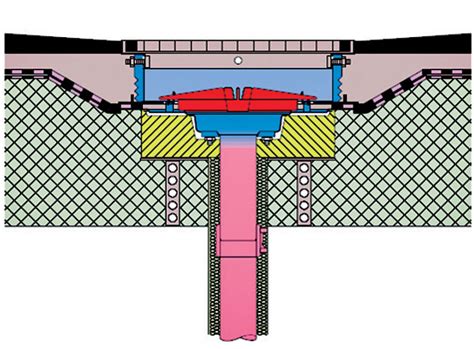

Strešný vpust - základný prvok
Strešný vpust je základným prvkom odvodňovacieho systému plochej strechy. Slúži na zachytávanie dažďovej vody zo strechy a jej odvádzanie do kanalizačného systému alebo zberných nádob. Vpusty sa umiestňujú priamo na povrchu strechy, v najnižších vyspádovaných bodoch, aby zabezpečili efektívne odtekanie vody. Strešný vpust sa zvyčajne pripája na vertikálne kanalizačné rúry, a horizontálne odvodňovacie potrubie, ktoré vedie stropom ku kraju budovy a tam odvádza dažďovú vodu dole, do kanalizačného systému, retenčných nádrží alebo zberných systémov dažďovej vody. V rodinných domoch sa potrubie zvyčajne inštaluje do stropu, v priemyselných halách alebo obchodných centrách ho môžete vidieť pod stropom budovy. Najčastejšie sa strešné vpusty napájajú na PVC rúry, ktoré majú vysokú odolnosť voči vlhkosti, chemikáliám a dlhú životnosť.
Odvodnenie cez atiku: Elegantné riešenie
Odvodnenie cez atiku je považované za bezpečnejšie a z praktického hľadiska aj jednoduchšie na údržbu. Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy. Je to kombinácia predchádzajúcich systémov. Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.
Pri tomto riešení je strecha spádovaná smerom k odtokovým bodom cez atiku. Tento spád sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS). Tieto dielce sú už z výroby narezané do potrebného sklonu. Ich inštaláciou sa dosiahnu dva ciele naraz: vytvorí sa plynulý sklon pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí.
Montáž hydroizolace střechy a laťového roštu
Strešný chrlič a jeho funkcia
Strešný chrlič je kľúčovým prvkom, ktorý zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Nejde o bežnú rúru, ale o špeciálne navrhnutú systémovú tvarovku, ktorá sa osádza v najnižších bodoch vyspádovanej strechy. Jeho úlohou je previesť vodu z povrchu strechy cez konštrukciu atiky na vonkajšiu fasádu budovy. Tam sa napája na zberný kotlík alebo atikový adaptér, ktorý následne ústi do klasického zvodového potrubia.
Strešný chrlič je estetický a zároveň funkčný prvok, ktorý sa používa na odvodnenie plochej strechy cez atiku. Inštaluje sa na miestach kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík. Voda prechádza chrličom cez atiku, cez adaptér alebo kotlík, a ďalej sa odvádza klasickými zvodovými rúrami dole na zem, priamo do kanalizácie alebo zberných systémov. Chrliče sa vyrábajú v rôznych tvaroch a materiáloch, preto sa dajú použiť s rôznymi typmi hydroizolácie (napr. PVC, FPO/TPO).
Poistný prepad: Bezpečnostná poistka
Poistný prepad je z pohľadu bezpečnosti a dlhodobej spoľahlivosti strechy rovnako dôležitý ako strešný chrlič. Ide o normatívnu požiadavku pre každú plochú strechu. Jeho funkcia je zdanlivo jednoduchá: v prípade, že sa hlavný odtok upchá, pri extrémnych prívalových dažďoch alebo inej nečakanej udalosti, poistný prepad zabezpečí odvedenie prebytočnej vody. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič.
Poistný prepad predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia (napríklad strešný vpust alebo chrlič) nefunguje správne. Poistný prepad sa zvyčajne inštaluje do atikového múra, o niečo vyššie ako hlavný odvodňovací systém a slúži na odvádzanie prebytočnej vody, čím zabraňuje zaplaveniu strechy.
Zberný kotlík a atikový adaptér
Na vonkajšiu stranu atiky, kde ústi strešný chrlič, sa napája zberný kotlík. Jeho úlohou je zachytiť vodu vytekajúcu z chrliča a plynule ju nasmerovať do zvodového potrubia. Správne navrhnutý kotlík a zvodový systém chránia fasádu pred stekajúcou vodou, ktorá by mohla spôsobovať nielen viditeľné znečistenie, ale aj jej postupné poškodzovanie.
Zberný kotlík je dôležitý prvok systému odvodnenia plochej strechy, ktorý slúži na prepojenie odvodňovacích prvkov, ako je strešný chrlič prechádzajúci cez atiku, s vertikálnym dažďovým zvodom. Jeho hlavnou úlohou je zhromažďovanie dažďovej vody a jej efektívne odvádzanie do kanalizačného systému.
Atikový adaptér Galeco je praktický a inovatívny prvok odvodňovacieho systému prechádzajúceho cez atiku, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry o priemere 110 mm s okrúhlymi alebo hranatými odkvapovými rúrami. Umožňuje odvádzanie dažďovej vody z plochých striech cez atiku, pričom zachováva estetický a moderný vzhľad budovy. Tento adaptér sa môže montovať na vonkajšej strane fasády, alebo v izolačnej vrstve budovy, ako súčasť skrytého odkvapového systému.
Problémové miesta a ich riešenia

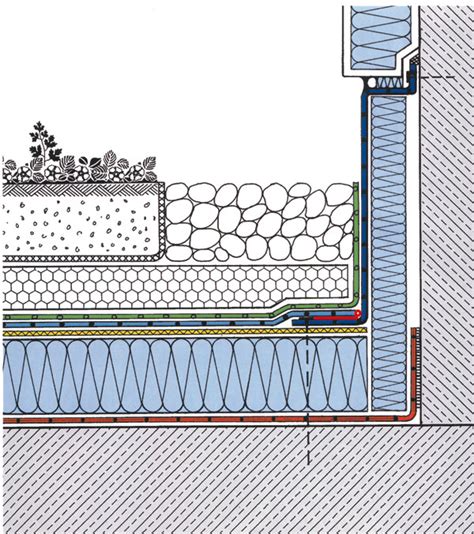

Ďalším problémovým miestom je styk strechy so zvislou stenou, respektíve atikou. Tento detail sa väčšinou realizuje napojením krytiny na oplechovanie. Pri plochých strechách ide o veľmi poruchovú kombináciu. Styk dvoch rozdielnych materiálov vytvára na základe rozdielneho teplotného zaťaženia objemové zmeny, ktoré spôsobujú vznik trhlín. Veľmi často sa stretávame s ukončením strechy pomocou oplechovanej atiky, pričom je povlaková krytina ukotvená k oplechovaniu na zvislej časti strechy. Na tomto mieste najčastejšie vznikajú poruchy hydroizolácie. Opravy pomocou dodatočného prelepenia trhliny novou vrstvou povlakovej krytiny nie sú účinné. Samostatnú kategóriu vzniku porúch tvorí oplechovanie horizontálnej plochy atiky, ktoré býva veľmi často nesprávne kotvené k podkladu. Medzi časté poruchy patrí aj chybné napojenie povlakovej krytiny na prírubu hrdla vtoku.
Rekonštrukcia odvodnenia plochej strechy
V súčasnosti sa žiadna technická norma nezaoberá problematikou rekonštrukcie odvodnenia striech. Vzhľadom na požiadavky nových technických noriem, ktoré sa zaoberajú návrhom nových striech a ich odvodnenia, však môže byť odvodnenie veľkého počtu existujúcich plochých striech pri rekonštrukcii poddimenzované.
Pri plochých strechách sa do vtokov alebo do dažďového odpadového potrubia osadzujú sanačné vtoky, ktoré značne zmenšujú profil existujúceho dažďového potrubia. Pri ich nedostatočnom počte alebo malej priepustnosti sa môže upchať alebo obmedziť prietok vody. Vtedy sa na streche začne vytvárať súvislá vrstva vody, čo je nebezpečné najmä pre ľahké strechy. Ak strecha nemá dvojdielne strešné vtoky s tesniacimi krúžkami, môžu sa pri upchatí alebo zahltení potrubia premočiť vrstvy strešného plášťa. V týchto prípadoch je potrebné vždy preveriť odvodňovaciu kapacitu rekonštruovaných vnútorných vtokov a vnútorných dažďových odpadových potrubí.
Materiály a technológie pre ploché strechy
V popredí sú riešenia, ktoré popri sofistikovanom technologickom základe ako nevyhnutnom predpoklade pre účinnosť samotného materiálu poskytujú celú škálu ďalších výhod.
Expandovaný polystyrén (EPS)
V súčasnosti je najvyhľadávanejšou zákazníckou voľbou na našom trhu expandovaný polystyrén (EPS), obľúbený najmä vďaka tomu, že v sebe spája viacero relevantných benefitov takpovediac v jednom balíku. EPS má vynikajúcu tepelnoizolačnú schopnosť a nízku nasiakavosť, ktorá prispieva k udržaniu jeho tepelných a mechanických vlastností. Zároveň má nízku hmotnosť, vďaka čomu sa minimalizuje záťaž na konštrukciu strechy. Vysoká pevnosť v tlaku a v ťahu vedie k posilnenej odolnosti proti silnému vetru, čo je obzvlášť dôležitá informácia, keďže ploché strechy vyžadujú extra ochranu pred nepriaznivými poveternostnými podmienkami. Praktickosť EPS sa ukazuje aj pri samotnej montáži. Dosky expandovaného polystyrénu sa veľmi jednoducho kladú a pri zachovaní správneho montážneho postupu poslúžia takmer 50 rokov. EPS je cenovo dostupný materiál a patrí k tým jednorazovým investíciám, ktorých vstupné náklady bohato vykompenzuje dlhodobé šetrenie energií.
Spádové dosky pre efektívne odvodnenie
Spádovanie plochej strechy je kľúčovým krokom pri jej návrhu a realizácii. Správny spád zabezpečí plynulé odvádzanie dažďovej vody smerom k odvodňovacím prvkom, ako sú strešné vpusty, chrliče alebo prepadové systémy. BauderPIR spádové dosky od výrobcu Bauder sú moderným a efektívnym riešením, ktoré sa používajú na vytvorenie požadovaného spádu na plochých strechách. Tieto dosky z tuhej polyuretánovej peny (PIR) vynikajú vynikajúcimi tepelnoizolačnými vlastnosťami a nízkou hmotnosťou. Vďaka precíznemu tvarovaniu dokážu PIR spádové dosky zabezpečiť rovnomerné odtekanie vody zo strechy, čím minimalizujú riziko jej stagnácie a následného poškodenia strešného systému. PIR spádové dosky sa vyrábajú v rôznych hrúbkach a sklone, čo umožňuje ich prispôsobenie individuálnym potrebám projektu. Po inštalácii spádových dosiek sa na ich povrch aplikuje kvalitná hydroizolačná vrstva, ktorá chráni celú strešnú konštrukciu pred prenikaním vody. Použitím týchto výrobkov zabezpečíte efektívne fungovanie systému odvodnenia plochej strechy.
Riešenia od spoločnosti Austrotherm
Spoločnosť Austrotherm, európska špička vo výrobe tepelnoizolačných produktov z polystyrénu s viac ako 60-ročnými skúsenosťami na trhu, ponúka komplexné riešenie tepelnej izolácie plochej strechy s najširšou ponukou bieleho a grafitového expandovaného polystyrénu. Systém zateplenia plochej strechy od Austrothermu zahŕňa okrem rovných dosiek EPS aj spádové tepelnoizolačné dosky či na mieru rezané úžľabia a nárožia na dokonalé odvodnenie plochej strechy. Všetky dané prvky ponúka v spracovaní z bieleho, ako aj zo sivého polystyrénu, ktorý má až o 23 % lepšie tepelnoizolačné vlastnosti. Spoločnosť Austrotherm, ako jediný výrobca na Slovensku ponúka v rámci komplexného systému zateplenia a odvodnenia plochej strechy taktiež unikátny prefabrikovaný atikový prvok s vynikajúcimi tepelnoizolačnými vlastnosťami z EPS na zhotovenie okrajov plochých striech už za jeden deň. Okrem samotného materiálu spoločnosť Austrotherm svojim zákazníkom poskytuje bezplatné odborné poradenstvo, čím výrazne uľahčí celý proces zatepľovania od výberu produktu až po montáž.
Pre vytvorenie návrhu kladačského plánu a cenovej ponuky od Austrothermu je potrebné zaslať nasledovné informácie:
- Projektovú dokumentáciu, pôdorys alebo skicu s okótovanou polohou vpustov.
- Vaše kontaktné údaje.
- Technické údaje: hrúbka spádových dosiek, počiatočná hrúbka (h1) minimálne 20 mm, hodnota spádu minimálne 2%, materiál.
Máte záujem o tepelnoizolačný materiál značky Austrotherm, alebo potrebujete poradiť pri výbere materiálu či riešenia? Plochá strecha sa stáva definíciou modernej architektúry. Ponúka čisté línie, funkčnosť a nové možnosti využitia priestoru. Aby však mohla plnohodnotne plniť svoju funkciu desiatky rokov, jedným z najdôležitejších aspektov, ktorému treba venovať maximálnu pozornosť, je jej odvodnenie.
Faktory ovplyvňujúce výber systému odvodnenia
Každý z nich má svoju špecifickú funkciu, ktorá prispieva k ochrane strešnej konštrukcie a budovy pred poškodením spôsobeným vodou. Jedným z najdôležitejších faktorov pri výbere správneho systému odvodnenia je klimatická oblasť, v ktorej sa nehnuteľnosť nachádza. V oblastiach s vysokými zrážkami alebo častými prívalovými dažďami volíme systém s väčšou kapacitou a schopnosťou rýchlo odvádzať vodu.
Veľkosť a tvar strechy priamo ovplyvňujú výber systému odvodnenia plochej strechy. Rozsiahle strechy vyžadujú robustnejšie riešenia, ktoré zvládnu väčšie množstvo vody. Taktiež treba zohľadniť sklon strechy, pretože pri nízkom sklone je riziko hromadenia vody väčšie. Materiál použitý na strešnú krytinu môže ovplyvniť výber systému odvodnenia. Niektoré materiály, ako napríklad kovové strechy, môžu umožniť rýchlejší odtok vody, zatiaľ čo iné, ako je asfaltová krytina, môžu vyžadovať dodatočné opatrenia na zabránenie priesakom. Estetika je dôležitým faktorom, najmä pre rezidenčné nehnuteľnosti a komerčné budovy, kde vzhľad hrá významnú úlohu. Niektoré systémy odvodnenia ladia s architektúrou budovy, buď svojou nenápadnosťou alebo naopak tým, že sa stávajú dizajnovým prvkom. Pri výbere systému odvodnenia plochej strechy by sme mali zvážiť aj finančné aspekty. Náklady na inštaláciu sa môžu líšiť v závislosti od zložitosti systému a materiálov. Taktiež by sme mali zohľadniť dlhodobé náklady na údržbu, pretože kvalitnejší systém môže znížiť nároky na opravy a údržbu v budúcnosti.
Údržba odvodňovacích systémov
Pravidelná údržba odvodňovacích systémov zabezpečuje ich efektívne fungovanie a dlhú životnosť. Bez správnej údržby sa môžu v systéme hromadiť nečistoty, ktoré môžu viesť k upchatiu a následným záplavám na streche. Prvým krokom údržby je vizuálna kontrola. Odporúča sa prehliadať strechu a odvodňovací systém aspoň dvakrát ročne, najlepšie na jar a na jeseň. Pri kontrole hľadajte viditeľné poškodenia, ako sú praskliny, netesnosti alebo hromadenie nečistôt. Nečistoty, ako sú lístie, konáre alebo iný odpad, môžu výrazne ovplyvniť funkčnosť odvodňovacích systémov. Tieto nečistoty môžu brániť prietoku vody a spôsobiť upchatie. Po vyčistení a oprave systému je dôležité otestovať jeho funkčnosť simuláciou prietoku vody. Vykonáme to jednoducho, naliatím vody do systému a pozorovaním, ako rýchlo a efektívne sa odvádza. Aj keď je mnoho úloh spojených s údržbou, ktoré môžete vykonať sami, pravidelná kontrola odborníkom môže identifikovať skryté problémy a predchádzať väčším poruchám.
Správne odvodnenie plochej strechy je základným predpokladom pre ochranu budovy pred poškodením, ktoré môže spôsobiť nahromadená dažďová voda. Zabraňuje hromadeniu vody, ktoré môže viesť k presakovaniu, vzniku plesní a štrukturálnym problémom. Systémy odvodnenia plochej strechy umožňujú diskrétne a spoľahlivo odvádzať dažďovú vodu, vyžadujú si ale precízne technické spracovanie. Pri návrhu a realizácii odvodnenia plochej strechy využite profesionálnu konzultáciu a inštaláciu. Spolupráca s odborníkmi vám zaručí funkčnosť a spoľahlivosť celého systému plochej strechy. Investícia do kvalitného systému odvodnenia plochej strechy cez atiku sa vždy vypláca - či už ide o ochranu budovy, predĺženie jej životnosti alebo spokojnosť s jej estetickým vzhľadom.
