Technológia ľahkých konštrukcií predstavuje celosvetovo jeden z najrozšírenejších stavebných metód. V krajinách Severnej Ameriky, Škandinávie, na Ďalekom východe a v mnohých ďalších regiónoch sa na výstavbu veľkej väčšiny budov využívajú práve ľahké konštrukcie, pričom dominujú predovšetkým tie drevené. Významný pokrok v technológii ľahkých oceľových konštrukcií nastal začiatkom 90. rokov, čo viedlo k jej štandardizácii v roku 1997. Tento vývoj bol iniciovaný Americkým inštitútom železa a ocele (American Iron and Steel Institute), Štátnym zväzom staviteľov domov (National Association of Home Builders) a Kanadským inštitútom pre oceľové platne v stavebníctve (Canadian Sheet Steel Building Institute). Ďalší výskum na viacerých univerzitách ďalej prispel k postupnému zdokonaľovaniu tejto technológie.
Ekológia a ľahké oceľové konštrukcie: Mýty a realita
Na prvý pohľad sa ekológia a ľahké oceľové konštrukcie môžu zdať nezlučiteľné. Bežné vnímanie „ekologickej“ architektúry často spája s využívaním prírodných stavebných materiálov, ako sú kameň, nepálená tehla či drevo. Tehly a betón do tejto kategórie nepatria, podobne ako železo, ktoré sa v prírode vyskytuje predovšetkým v oxidovanej forme, v rudných žilách. Drevo, hoci je prírodné, si na predĺženie životnosti vyžaduje ošetrenie „neprírodnými“ chemickými látkami. Alternatívny pohľad definuje ekologickú budovu ako takú, ktorá minimalizuje negatívny vplyv na životné prostredie. Z tohto hľadiska technológia ľahkých oceľových konštrukcií vykazuje značné ekologické benefity. Oceľ je materiál, ktorý je možné takmer úplne recyklovať, čím sa znižuje potreba ťažby nových surovín a šetrí sa energia. Proces výroby oceľových profilov je navyše čoraz efektívnejší, s dôrazom na znižovanie energetickej náročnosti a emisií.
Recyklonia
Konštrukčné princípy ľahkých oceľových rámových systémov
Technológia ľahkých oceľových konštrukcií umožňuje realizáciu budov s maximálnou výškou do sedem podlaží. Základom nosnej konštrukcie sú za studena tvarované, galvanizované oceľové C- a U-profily. Pri konštrukcii stien sa C-profily, ktorých dĺžka zodpovedá výške konštrukcie, v hornej a dolnej časti pripevňujú k horizontálnym U-profilom. Presné umiestnenie rámovej konštrukcie musí byť jasne definované v projektovej dokumentácii stavby, aby sa predišlo nedorozumeniam. Spojenie C- a U-profilov sa realizuje pomocou samorezných skrutiek s plochou zápustnou hlavou. Na vytvorenú oceľovú rámovú konštrukciu sa následne pripevňuje vonkajší a vnútorný obkladový materiál, ktorý prispieva k celkovej výstuži budovy. Kľúčovým stužujúcim prvkom konštrukcie je zavetrovacie stužidlo, ktoré pozostáva z podkladového latovania.
Vnútorné a obvodové steny
Konštrukcia vnútornej steny je podobná ako pri obvodových stenách. Hlavný rozdiel spočíva v tom, že obvodové steny sú vždy nosné, zatiaľ čo vnútorné steny môžu byť nosné alebo nenosné. Oceľové profily používané na nosné steny majú hrúbku od 0,9 do 1,5 mm. Zaťaženie od nosnej konštrukcie je vždy prenášané základovou konštrukciou. Nenosné steny sa zvyčajne realizujú z profilov C90 alebo z oceľových dosiek s hrúbkou 0,6 mm. Výhodou je možnosť ich zhotovenia súbežne s nosnými konštrukciami, pričom ich výška zodpovedá výške vnútorných nosných stien. Toto umožňuje napojenie na betónový poter alebo vrchnú vrstvu podlahy. Výška nenosnej steny závisí od konkrétnej konštrukcie. Na spevnenie nenosných stien, napríklad pri otvoroch alebo na osadenie dverí v interiéroch, sa používajú oceľové profily s väčšou hrúbkou alebo drevené podpery. V prípadoch, kde sú na steny kladené špecifické požiadavky, ako napríklad mimoriadna zvukotesnosť, tepelná izolácia alebo zvýšená nosnosť, možno použiť aj profily C140. Vnútorný obklad, najčastejšie sadrokartón, sa umiestňuje na oceľový rám. Pri nosných stenách sa v určitých rozstupoch umiestňuje výstuž, ktorá prenáša dodatočné zaťaženie od vrcholového stenového profilu do základov. V závislosti od veľkosti otvorov a počtu nadložných podlaží nad vrcholovým stenovým profilom, sa tieto profily zhotovujú z dvoch alebo viacerých profilov C140 alebo C203, prípadne podľa potreby pripevnených k U-profilu.
Konštrukcie podláh a striech
Pri konštrukciách podláh sa bežne používajú profily C140 a C203 s primeranou hrúbkou a v zodpovedajúcich vzdialenostiach, ktoré závisia od očakávaného zaťaženia. Vzdialenosti podlahových nosníkov musia korešpondovať s rozstupmi výstuže v stenovej konštrukcii pri podlahe. Podlahové nosníky môžu byť realizované z jednoduchých alebo zložitejších profilov, s jednoduchou alebo neprerušenou podporou. Podperu môžu tvoriť nosné a nenosné steny, ako aj vrcholové stenové profily. Vonkajší aj vnútorný obklad sa umiestňuje nad oceľovú rámovú konštrukciu.
V prípade, že sa pod strešnou konštrukciou nachádzajú neobytné priestory, ako napríklad podlahová konštrukcia podkrovia, strešná a podlahová konštrukcia sa spájajú priehradovými nosníkmi. Vzdialenosť medzi podlahovými nosníkmi je rovnaká ako vzdialenosť výstuže v stenovej konštrukcii nad podlahou. Pri podlahách vystavených zvýšenému zaťaženiu sa podlahové nosníky navrhujú z profilov C203 a C140, pričom ich vzájomné vzdialenosti zodpovedajú rozstupom výstuže v stenovej konštrukcii pod podlahou. Podlahové nosníky sú na koncoch pripevnené k U-profilom. Vrchnú časť podlahového nosníka pokrýva nosná vrstva s dostatočnou hrúbkou, ktorá slúži ako výstuha. Hrúbka tejto výstužnej vrstvy je dimenzovaná s ohľadom na funkciu vzdialeností medzi podlahovými nosníkmi a nosnosť použitej nosnej vrstvy. Stenová konštrukcia vyššieho podlažia (nosná alebo nenosná) sa k nosnej podlahovej vrstve pripevňuje skrutkami. V projekte je potrebné špecifikovať hrúbku nosných podlahových konštrukcií ako celkovú hrúbku oceľovej konštrukcie a nosnej vrstvy.

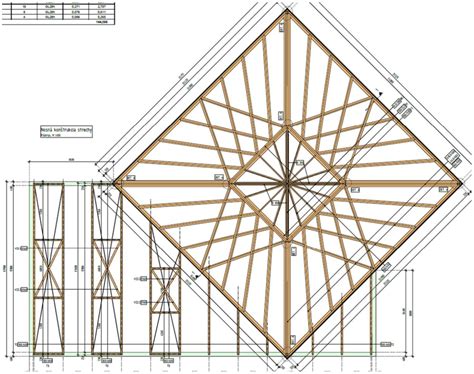

Pri priestoroch pod strechou, ako sú napríklad obytné podkrovia, sa strešná konštrukcia navrhuje z profilov C203 a C140 (priehradové podlahové nosníky a stropné priehradové nosníky - krokvy) a z profilov C90 (na diagonály), ktoré spolu tvoria priehradový nosník. Profily musia byť spojené dostatočným počtom galvanizovaných samorezných skrutiek so šesťuholníkovou hlavou určených rozmerov alebo nitmi. Vzdialenosti priehradových nosníkov sa stanovujú v projekte a musia zodpovedať rozstupom podpier v stene. Strešná krytina môže byť z rôznych materiálov, v závislosti od funkcie budovy. V prípade obytných podkroví preberajú funkciu rámov krokvy.
Základy a celkové spojenie konštrukcie
Výber najvhodnejšieho a najefektívnejšieho typu základovej konštrukcie závisí od charakteru budovy. Osobitná pozornosť sa venuje presnosti výstavby základov, a tým aj presnosti celej kovovej konštrukcie budovy. Maximálna prípustná nepresnosť základov je ± 2,5 mm pri horizontálnych častiach. Šírka, dĺžka a pravouhlosť základov musia byť presné, aby rámová konštrukcia budovy, ktorá tvorí formu pre steny alebo prefabrikované konštrukcie, nepresahovala nad základové pätky. Ako dočasné i trvalé spoje konštrukcie sa používajú nastreľované klince a oceľové rozperné kotvy. Druh konštrukcie sokla v zásade závisí od druhu povrchu sokla a typu vonkajšej úpravy steny.
Rekonštrukcie domov s využitím ľahkých oceľových konštrukcií
Ľahké oceľové konštrukcie predstavujú relevantné riešenie nielen pre novostavby, ale vzhľadom na nízku hmotnosť konštrukcie sú mimoriadne vhodné aj pre rekonštrukcie existujúcich budov. Výstavba s týmito technológiami je časovo pomerne nenáročná. Príkladom rekonštrukcie, kde boli využité moderné stavebné postupy, je prestavba domu, kde bolo horné poschodie pristavané a kompletne nové, vrátane strechy, zatiaľ čo spodné poschodie bolo pôvodné a vyžadovalo si rozsiahle úpravy. V takomto prípade boli stropy a drevená podlaha nahradené, jedna stena bola kompletne zbúraná a ďalšia čiastočne, s cieľom prepojiť tri miestnosti. Jedno okno bolo nahradené vstupom na terasu. Podobné úpravy sa realizovali aj na poschodí, s prístavbou hornej terasy. Neskôr bola búraná ďalšia stena, aby sa druhá, pôvodne oddelená časť domu so samostatným vchodom, prepojila s hlavnou časťou. Tento proces ukazuje flexibilitu a adaptabilitu oceľových konštrukcií pri postupných úpravách a rozširovaní bývania.
Hybridné konštrukčné systémy: Kombinácia ocele a dreva
V súčasnosti rastie dôraz na materiály a konštrukcie s čo najmenšou uhlíkovou stopou. Tradičné drevené stropné konštrukcie, ako napríklad trámové stropy, nie sú vždy dostatočne efektívne v porovnaní s masívnymi drevenými konštrukciami. Pre maximálne využitie potenciálu drevených konštrukcií sa vytvárajú hybridné systémy v rámci stropnej konštrukcie, ktoré kombinujú rôzne materiály a maximalizujú ich synergický efekt.
CLT panely a ich integrácia

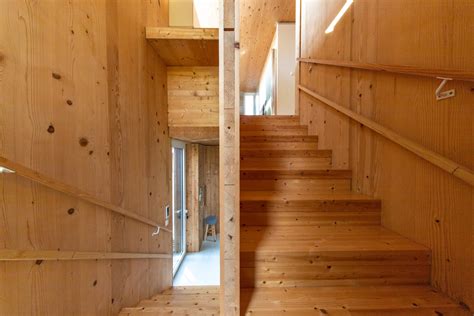

CLT (Cross Laminated Timber) panely predstavujú certifikovaný produkt, ktorý je už bežne dostupný na trhu a implementovaný do platných noriem, vrátane Eurokódu 5. Jednotlivé vrstvy panelov sú zlepené a panely sa delia podľa hrúbky a počtu vrstiev, pričom najčastejšie ide o nepárny počet vrstiev. CLT stropné panely sú efektívne využiteľné do rozpätia 7 metrov, ale existujú aj realizácie s väčším rozpätím. Použitie CLT stropných systémov umožňuje vytvárať „vzdušnejšie“ priestory s väčšími vzdialenosťami podpier v porovnaní s tradičnými trámovými systémami. Okrem toho, doskový systém umožňuje dosiahnuť vyššiu svetlú výšku, čo zjednodušuje vedenie inštalácií v podhľade. Výšku stropnej konštrukcie je možné redukovať vytvorením vhodnej sústavy.
Oceľové prievlaky v kombinácii s drevenými prvkami
Jednoduchým variantom je uloženie vrchnej stropnej konštrukcie na drevené trámy, napríklad z konštrukčne nadstavovaného dreva (KVH) alebo lepeného lamelového dreva (LLD). Alternatívou je použitie oceľového prievlaku, najčastejšie s H- alebo I-prierezom. Vytvorenie hybridnej konštrukcie, ktorá kombinuje oceľový prievlak a drevené panely (stropné a stenové), prináša výhody ako úspora nákladov, rýchlejšia výstavba a vyššia efektivita systému. Typická kombinácia pri stropných konštrukciách je sústava s oceľovým prievlakom a drevenou stropnou doskou.
Koncept "tenkých stropov" (Slim-Floor) využíva oceľový I alebo H nosník, niekedy so zosilnenou dolnou pásnicou, do ktorého je doska vsunutá a uložená na dolnej pásnici. Tento systém nachádza uplatnenie aj v oceľovo-drevených sústavách, kde efektívne šetrí celkovú výšku podlaží. Ďalšou výhodou je vyššia požiarna odolnosť, keďže oceľový nosník je vystavený ohňu len z jednej strany.
DELTABEAM nosníky a ich potenciál
Špecifickým príkladom sú nosníky DELTABEAM od spoločnosti Peikko, ktoré sú v štádiu užívania vyplnené a spriahnuté s betónom pomocou špeciálneho tvaru výliskov. Pri kombinácii DELTABEAM nosníkov s CLT stropnými panelmi je možné dosahovať raster až 8 × 8 metrov. Pri vytvorení spriahnutého CLT betónového prierezu je možné dosiahnuť rozpon do 10 metrov. Aplikovanie DELTABEAM-u ako efektívneho zástupcu oceľovej časti systému umožňuje racionálnejšiu sústavu. V takomto prípade ide o prosto uložené dosky bez efektu spojitého nosníka.
Na Katedre kovových a drevených konštrukcií SvF STU v Bratislave prebieha výskum zameraný na uplatnenie efektu spojitej dosky pri použití DELTABEAM nosníkov v kombinácii s CLT stropnými panelmi. Cieľom výskumu je redukcia pootočenia stropných panelov v nadpodperovej oblasti vytvorením vzájomného prepojenia cez nosník a analýza vhodného tvaru a proporcií prípojových detailov. V rámci výskumu sa realizuje experimentálne a numerické overovanie vhodných variantov.
Environmentálne aspekty a udržateľnosť
Potenciál hybridných konštrukcií sa naplno využíva pri vytváraní efektívnych a environmentálne šetrných stavieb. Drevo ako obnoviteľná surovina je čiastočne recyklovateľné, čím sa zamedzuje plytvaniu surovinami a znižuje sa jeho záťaž na životné prostredie. Kombinácia ocele a dreva v hybridných konštrukciách umožňuje optimalizovať využitie materiálov, znížiť energetickú náročnosť výroby a výstavby, a tým prispieť k udržateľnejšiemu stavebnému priemyslu.
Odolnosť voči elektromagnetickým vlnám a bleskom
Montované domy, podobne ako iné moderné konštrukcie, nie sú nedokonalou Faradayovou klietkou, ako sa niekedy mylne uvádza. Neexistujú oficiálne štúdie potvrdzujúce negatívny vplyv týchto konštrukcií na zdravie človeka. Ak by dom skutočne fungoval ako Faradayova klietka, bránil by prenikaniu elektromagnetických vĺn, čo by viedlo k absencii signálu, napríklad mobilného telefónu, čo nie je pravda. Všetky materiály použité v stenách, stropoch a streche sú zdraviu neškodné a pri stavbe sa nevyužíva organický materiál, čím sa znižuje pravdepodobnosť problémov s vlhkosťou.
Blesky priťahujú najvyššie položené miesta v teréne. Profily oceľových konštrukcií sú ukryté v skladbe stien a strechy. Každá strecha je navrhnutá s bezpečným bleskozvodom, ktorý zachytí a odvedie akýkoľvek úder blesku. Toto zabezpečuje ochranu budovy a jej obyvateľov pred nebezpečenstvom úderu blesku.
