Obvodové konštrukcie bytových domov: Vývoj, súčasné problémy a perspektívy

Bytové domy, najmä tie panelové, tvoria podstatnú časť stavebného fondu na Slovensku. Ich obvodové konštrukcie, ktoré sú zodpovedné za tepelnú pohodu, energetickú účinnosť a celkovú životnosť budovy, prešli v priebehu desaťročí významným vývojom. Pochopenie ich konštrukčných princípov, identifikácia bežných porúch a poznanie moderných prístupov k ich obnove a zatepľovaniu je kľúčové pre zabezpečenie udržateľného a komfortného bývania.

Historický vývoj panelových sústav a ich obvodových konštrukcií

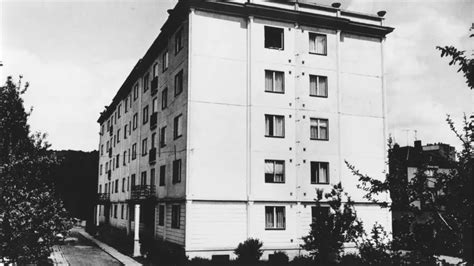

Výstavba panelových domov sa na Slovensku rozmohla najmä v druhej polovici 20. storočia, s cieľom uspokojiť rastúcu bytovú potrebu. Rôzne projektové ústavy a typizačné ateliéry vyvinuli viacero panelových sústav, ktoré sa líšili konštrukčným riešením, použitými materiálmi a technickými parametrami obvodových konštrukcií.

Jednou z prvých významnejších sústav bol krajský typ spracovaný KPÚ a PS Košice, založený na technologických základoch typu G 57 a jeho gottwaldovskej variante SG 60. Realizácia týchto domov prebiehala v rokoch 1961 až 1966 v Košiciach. Charakteristickým znakom bola konštrukčná výška podlažia 2850 mm a rozpon nosných stien 3600 mm. Nosné steny boli zhotovené zo železobetónu hrúbky 140 mm, zatiaľ čo stropné panely boli plné dosky s hrúbkou 100 mm. Obvodový plášť bol tvorený tvárnicami z trosko-pemzobetónu hrúbky 240 mm, s povrchovou úpravou cementovou omietkou. Strešný plášť bol riešený ako odvetrávaný, s vrstvami škváry (100 mm) a pórobetónu.

Ďalším významným typom bol T 06 B, ktorý mal rôzne varianty v závislosti od regiónu (BA, KE, ZA, BB, NA, PP). Tieto systémy sa realizovali v rokoch 1963 až 1983 a často vychádzali z už existujúcich typov s cieľom ich racionalizácie. Napríklad variant T 06 B ZA využíval trosko-pemzo-keramzitbetón s hrúbkou 300 mm (neskôr 320 mm), pričom neskoršie racionalizácie zahŕňali vnútornú železobetónovú nosnú stenu (150 mm), tepelnú izoláciu z penového polystyrénu (100 mm) a vonkajšiu ochrannú železobetónovú membránu.

Systém T 08 B, známy aj ako košický variant, bol strednorozponový typ s modulovou osnovou 6000 mm a konštrukčnou výškou 2800 mm, realizovaný v rokoch 1963 až 1983. Nosné steny boli zo železobetónu hrúbky 190 mm a stropné dosky boli predpäté dutinové panely PPD hrúbky 190 mm. Obvodový plášť pozostával z pásových panelov a medziokenných vložiek z pórobetónu hrúbky 240 mm (v prvých blokoch z expanditu). Strešný plášť mohol byť jednoplášťový (so škvárovou alebo troskovo-pemzovou izoláciou, heraklitom a polystyrénom) alebo dvojplášťový (s perlitovými vankúšmi a vzduchovou medzerou).

V neskoršom období, od roku 1975 do 1983, sa na celom území Slovenska rozšírila unifikovaná malorozponová panelová sústava P 1.14, spracovaná Štátnym projektovým a typizačným ústavom (ŠPTÚ). Táto sústava umožňovala výstavbu bytov rôznych kategórií a výšok (do štyroch, ôsmich a dvanástich nadzemných podlaží), vrátane objektov pre prechodné ubytovanie. Modulová osnova bola tvorená priečnym a pozdĺžnym nosným systémom s rozponmi nosného systému 2400, 3000 a 4200 mm, v druhom smere s modulom n x 600 mm (1200 až 4800 mm). Konštrukčná výška bola 2800 mm a obvodové steny dosahovali hrúbku 300 mm, často s trojvrstvovým zložením: vnútorná nosná vrstva, stredná izolačná vrstva (penový polystyrén) a vonkajšia betónová membrána.

Konštrukčné princípy a funkcie obvodových stien

Obvodové steny panelových domov plnia niekoľko kľúčových funkcií:

• Statická funkcia: Prenášajú horizontálne a vertikálne zaťaženia (vlastná tiaž, zaťaženie vetrom, snehom, užívacie zaťaženie) na základy budovy, čím zabezpečujú jej stabilitu. V panelových systémoch sú nosné steny zvyčajne železobetónové, s hrúbkou od 140 mm do 190 mm, v závislosti od konkrétnej panelovej sústavy.
• Tepelná izolácia: Znižujú tepelné straty z interiéru do exteriéru v zimnom období a prehrievanie interiéru v letnom období. Táto funkcia sa v priebehu rokov menila, od pôvodných jednovrstvových alebo dvojvrstvových konštrukcií s obmedzenými izolačnými vlastnosťami až po moderné trojvrstvové systémy s integrovanou tepelnou izoláciou.
• Zvuková izolácia: Znižujú prenos hluku medzi jednotlivými bytmi a z exteriéru do interiéru.
• Vzduchová nepriepustnosť: Zabraňujú nežiaducej infiltrácii vzduchu z exteriéru do interiéru a naopak, čo je dôležité pre energetickú účinnosť a komfort.
• Ochrana proti vnikaniu zrážkovej vody: Vonkajšia vrstva obvodového plášťa musí byť odolná voči poveternostným vplyvom, aby zabránila prenikaniu vlhkosti do konštrukcie.

Materiály a konštrukčné riešenia obvodových plášťov

V priebehu výstavby panelových domov sa používali rôzne materiály a konštrukčné riešenia pre obvodové plášte:

• Trosko-pemzobetón a trosko-keramzitbetón: Tieto ľahké betóny boli často používané na vytvorenie obvodových panelov v skorších systémoch (napr. G 57, SG 60, T 06 B). Vyznačovali sa nižšou objemovou hmotnosťou a určitými tepelnoizolačnými vlastnosťami, avšak v porovnaní s modernými materiálmi boli ich izolačné parametre obmedzené.
• Pórobetón: Tento materiál sa stal obľúbeným najmä v neskorších systémoch (napr. T 06 B, P 1.14). Vďaka svojej poréznej štruktúre má dobré tepelnoizolačné a zvukovoizolačné vlastnosti a zároveň je pomerne ľahký a ľahko opracovateľný.
• Železobetón: Používal sa predovšetkým na nosné steny a stropné konštrukcie, v niektorých prípadoch aj ako vonkajšia membrána v trojvrstvových systémoch.
• Expanditbetón a lávobetón: Tieto špecifické materiály sa použili v niektorých variantoch, napríklad v systéme T 08 B PP.
• Tepelnoizolačné materiály: S rozvojom poznatkov o tepelnej ochrane budov sa do obvodových konštrukcií začali integrovať tepelnoizolačné materiály. Najčastejšie sa používal penový polystyrén (EPS), v neskorších obmenách aj grafitový polystyrén alebo minerálna vlna. V niektorých prípadoch sa využívala aj škvára alebo perlit ako sypaná izolácia.

Konštrukčne sa obvodové panely delili na:

• Jednovrstvové: Vyrobené z jedného typu materiálu, zvyčajne z ľahkého betónu s povrchovými úpravami. Tieto konštrukcie spĺňajú všetky základné funkcie stavebnej konštrukcie, vrátane tepelnej a zvukovej izolácie, pričom ich tepelnoizolačné vlastnosti závisia od konkrétneho materiálu a hrúbky.
• Dvojvrstvové: Skladali sa z nosného betónového panela a obkladového panela z ľahkého izolačného betónu.
• Trojvrstvové: Pozostávali z vnútornej nosnej vrstvy betónu, strednej vrstvy tepelného izolantu (napr. polystyrén) a vonkajšej betónovej vrstvy (membrány). Tieto konštrukcie poskytovali najlepšie tepelnoizolačné vlastnosti spomedzi pôvodných panelových systémov.

Poruchy a chyby obvodových konštrukcií

Panelové domy, vzhľadom na svoj vek a pôvodné technické poznatky, vykazujú často rôzne poruchy a chyby, ktoré sa postupne transformujú na závažnejšie problémy. Medzi najčastejšie patria:

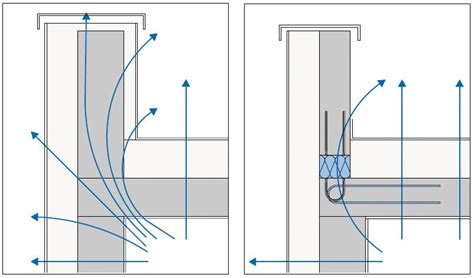

• Tepelné mosty: Miesta s výrazne nižším tepelným odporom, ktoré spôsobujú lokálne ochladzovanie povrchu stien, kondenzáciu vodných pár a následný vznik plesní. Často sa vyskytujú v stykoch panelov, okolo okien a dverí, na balkónoch a lodžiách.
• Zatekanie: V dôsledku degradovaného tesnenia škár medzi panelmi, poškodenej hydroizolácie na balkónoch a lodžiách alebo porúch strešného plášťa môže dochádzať k zatekaniu do interiérov bytov.
• Vlhkost a plesne: Spôsobené kombináciou tepelných mostov, nedostatočného vetrania a zatekania.
• Degradácia betónu a ocele: Vplyvom poveternostných podmienok, agresívneho prostredia alebo nedostatočnej kvality pôvodných materiálov môže dochádzať ku korózii výstuže a degradácii betónu.
• Systémové poruchy: Špecifické poruchy typické pre panelovú výstavbu, často sa vyskytujúce na balkónoch a lodžiách, ktoré môžu mať statický charakter.
• Poškodené tesnenie škár: Znehodnotené tesnenie umožňuje prienik vlhkosti a vzduchu, čo zhoršuje tepelnoizolačné vlastnosti a vedie k ďalším poruchám.

Perspektívy obnovy a zatepľovania

S rastúcim vekom panelových domov a zvyšujúcimi sa nárokmi na energetickú účinnosť je obnova a zatepľovanie nevyhnutnosťou. Moderné prístupy sa zameriavajú na komplexné riešenia, ktoré zlepšujú nielen energetickú hospodárnosť, ale aj celkový komfort a životnosť budovy.

Jednovrstvové a viacvrstvové systémy

V súčasnosti sa na trhu stretávame s rôznymi typmi murovacích systémov. Jednovrstvové murivá, často na báze pórobetónu s integrovanými tepelnoizolačnými materiálmi (napr. Ytong Lambda), dokážu pri dostatočnej hrúbke splniť požiadavky na tepelný odpor bez potreby dodatočného zateplenia. Tieto systémy ponúkajú rýchlosť výstavby a dobré akumulačné vlastnosti.

Viacvrstvové systémy, ktoré pozostávajú z nosnej vrstvy, tepelnej izolácie a vonkajšej povrchovej úpravy, zostávajú stále populárne. V prípade panelových domov sa obnova často realizuje formou kontaktného zatepľovacieho systému, kde sa na pôvodnú stenu aplikuje vrstva tepelnej izolácie (polystyrén alebo minerálna vlna) a následne povrchová úprava. Dôležité je zvoliť dostatočnú hrúbku izolácie (odporúča sa minimálne 10-15 cm) na dosiahnutie optimálnych úspor energie a tepelného komfortu.

Zasklené medzipriestory ako energetický potenciál

Balkóny, lodžie a terasy predstavujú ďalší priestor pre zlepšenie energetickej hospodárnosti. Zasklením týchto medzipriestorov je možné vytvoriť nárazníkovú zónu, ktorá znižuje tepelné straty z interiéru. Tieto priestory môžu slúžiť ako zimné záhrady, dodatočné obytné plochy alebo ako predĺženie obytného priestoru. Správne navrhnuté zasklenie, ktoré umožňuje reguláciu vetrania a akumuláciu tepla, môže prispieť k významnému zníženiu spotreby energie na vykurovanie.

V rámci výskumu panelového systému T 08 B sa ukázalo, že zasklenie lodžií ako regulovaná nárazníková zóna môže znížiť hrúbky tepelných izolácií na celom objekte takmer o 50 %. Tento prístup má nielen energetické, ale aj architektonické a konštrukčné výhody, pričom je dôležité dodržať správne technologické postupy a požiadavky na protipožiarne pásy.

Legislatíva a normy

Oblasť posudzovania a obnovy betónových konštrukcií panelových budov je regulovaná príslušnými normami. Nová norma STN 73 1211:2011 Posudzovanie betónových konštrukcií existujúcich panelových budov, ktorá nahradila staršiu normu z roku 1987, zohľadňuje najnovšie požiadavky európskych noriem (Eurokódy). Norma sa uplatňuje pri dodatočných rekonštrukciách, nadstavbách a zásahoch do nosnej konštrukcie. Pri posudzovaní existujúcich konštrukcií je kľúčové určiť pevnostnú triedu betónu a druh výstuže, pričom sa vychádza z projektovej dokumentácie, výsledkov skúšok betónu a prieskumu.

Financovanie obnovy a zodpovednosť vlastníkov

Obnova bytových domov si vyžaduje značné finančné prostriedky. Existuje niekoľko možností financovania, vrátane:

• Štátne fondy: Štátny fond rozvoja bývania (ŠFRB) poskytuje úvery na obnovu bytovej budovy s výhodnými úrokovými sadzbami.
• Stavebné sporiteľne a komerčné banky: Ponúkajú úvery s rôznymi podmienkami a formami zabezpečenia.
• Energetické služby: Spoločnosti poskytujúce energetické služby môžu financovať obnovu formou opatrení na zníženie spotreby energie, často s garanciou úspor.

Zákon o vlastníctve bytov a nebytových priestorov jasne vymedzuje práva a povinnosti vlastníkov. Akékoľvek zásahy do nosnej konštrukcie domu si vyžadujú súhlas správcu, písomné vyjadrenie a v mnohých prípadoch aj stavebné povolenie a odborné statické posúdenie. Vlastníci sú spoluvlastníkmi nosnej konštrukcie a zodpovedajú za jej bezpečný stav. Komplexná obnova domu, ktorá zahŕňa nielen stavebné konštrukcie, ale aj technické zariadenia, je investíciou do budúcnosti, ktorá zvyšuje hodnotu majetku a zabezpečuje dlhodobú udržateľnosť bývania.

Záver

Obvodové konštrukcie panelových domov predstavujú komplexnú oblasť stavebného inžinierstva, ktorá prešla významným vývojom. Od pôvodných, často nedostatočne izolovaných panelových systémov, sme sa posunuli k moderným konštrukčným riešeniam a technológiám, ktoré umožňujú dosahovať vysoké energetické štandardy a zabezpečiť dlhodobú udržateľnosť bytového fondu. Dôkladná diagnostika, odborné posúdenie a komplexný prístup k obnove sú kľúčové pre predĺženie životnosti budov, zvýšenie komfortu bývania a zníženie negatívneho vplyvu na životné prostredie.
