Správne navrhnutá a realizovaná uzemňovacia sústava predstavuje neviditeľný základ každej modernej a bezpečnej elektroinštalácie. Je nevyhnutná nielen pre správnu funkciu ochrany pred úrazom elektrickým prúdom, ale aj pre účinnú ochranu objektu pred bleskom a prepätím. V kontexte novostavby rodinného domu je dôležité pochopiť princípy uzemnenia, pospájania a ich vzájomnú súvislosť s bleskozvodom, aby bola zaistená dlhodobá bezpečnosť a spoľahlivosť celej elektrickej infraštruktúry.
Základný kameň bezpečnosti: Uzemňovacia sústava
Uzemňovacia sústava je kľúčovým prvkom ochrany objektu pred bleskom. Jej primárnou úlohou je bezpečne odviesť bleskový prúd prostredníctvom zvodov do zeme, kde sa rozptýli v povrchových vrstvách. Okrem ochrany pred bleskom slúži uzemnenie na odvádzanie poruchových prúdov, čím predchádza vzniku nebezpečného napätia na neživých častiach elektrických zariadení. V prípade napájacej sústavy TT, ktorá je v rodinných domoch pomerne častá, je uzemnenie základným prostriedkom ochrany pred úrazom elektrickým prúdom, pričom sa primárne spolieha na funkciu prúdových chráničov (RCD). V sústave TN-C-S, kde prichádza do objektu vodič PEN, ktorý sa v určenom mieste rozdeľuje na PE a N, sa na ochranu pred úrazom využíva kombinácia automatického odpojenia napájania (ističe, poistky) a prúdových chráničov.
Nesprávne alebo nedostatočné uzemnenie môže viesť k vážnym následkom, ako je nefunkčná ochrana pred úrazom elektrickým prúdom, poškodenie zariadení pri blesku alebo prepätí a problémy pri revízii. Preto je jeho návrh a realizácia v rámci projektovej dokumentácie elektroinštalácie absolútne nevyhnutná.
Materiály a tvary pre efektívne uzemnenie
Pri realizácii uzemnenia sa najčastejšie stretávame s použitím vodičov z pozinkovanej ocele (FeZn). Tento materiál spĺňa základné požiadavky na dostatočnú vodivosť a je zároveň ekonomicky dostupný. Hoci meď (Cu) vedie elektrický prúd lepšie, jej vyššia cena ju robí menej preferovanou voľbou pre rozsiahle uzemňovacie systémy.
V uzemňovacích sústavách sa často používajú dva základné tvary vodičov: pásovina s rozmermi napríklad 30 x 4 mm a guľatina s priemerom 10 mm. Oba tvary majú svoje špecifické využitie a výhody.
Pásovina Ø 30 x 4 mm Fe/Zn: Tento plochý tvar pásoviny má v uzemnení z praktických dôvodov významnú výhodu. Zabezpečuje väčšiu kontaktnú plochu so zemou, čo priamo znižuje odpor pri prechode elektrického prúdu. Väčšia styčná plocha betón-kov-zemina pomáha rovnomerne rozložiť potenciál po obvode stavby a zabezpečuje lepší rozptyl prúdu do zeme, čo je kľúčové pre účinnosť uzemnenia, najmä pri základových uzemňovačoch. Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby. Pásovina 30×4 mm je štandardne používaná ako obvodový základový uzemňovač.
Guľatina Ø 10 mm Fe/Zn: Guľatina s priemerom 10 mm má prierez približne 78,5 mm². V praxi sa používa najmä na vývody zo základov, kde spája výhody dostatočného prierezu a dobrej tvarovateľnosti. Je vhodná na prepojenie základového uzemňovača s hlavnou uzemňovacou svorkou (HUS) alebo ako súčasť zvodov bleskozvodu.
Základový uzemňovač: Srdce uzemnenia v novostavbe
Jedným z najdôležitejších prvkov spoľahlivej a bezpečnej elektroinštalácie je kvalitné uzemnenie. V novostavbách sa najčastejšie realizuje vo forme základového uzemňovača. Ten je tvorený oceľovou pásovinou, uloženou v betónových základoch domu ešte pred betonážou. Obvodový základový uzemňovač sa vedie po celom obvode základovej dosky alebo základových pásov.
V každom rohu základového uzemňovača sú pripájané vývody, spravidla z guľatiny Ø 10 mm Fe/Zn. Tieto vývody slúžia na pripojenie zvodov bleskozvodu a samostatného vývodu k hlavnej uzemňovacej svorke (HUS) v technickej miestnosti domu.
Ak základový uzemňovač nie je z rôznych dôvodov realizovaný, je možné uzemnenie vykonať dodatočne, napríklad pomocou uzemňovacích tyčí, pásov alebo dosiek zatĺkaných do zeme. Táto dodatočná realizácia je však spravidla drahšia a menej účinná ako integrovaný základový uzemňovač.
Ochrana materiálov a spojov
Životnosť základového uzemňovača závisí od prostredia, v ktorom sa nachádza. Samotná pásovina alebo guľatina Fe/Zn v betóne, pri správnom krytí, zvyčajne nevyžaduje dodatočný náter. Iná situácia nastáva pri mechanických spojoch a svorkách, ktoré sú umiestnené v zemi alebo v zóne prechodu betón-zemina. Tieto časti sú vystavené vyššiemu riziku korózie.
Pre zabezpečenie dlhodobej spoľahlivosti je nevyhnutné tieto spoje dostatočne obaliť betónom, aby sa zabránilo korózii v dôsledku vlhkosti. Pásovina alebo guľatina by mala byť zo všetkých strán obtečená betónom približne 5-10 cm. V prípade, ak by pásovina ležala len na dne výkopovej ryhy bez dostatočného betónového obalu, ochranná vrstva betónu by ju nedokázala dostatočne chrániť.
Použitie gumoasfaltu sa tiež uvádza ako dodatočná ochrana pre uzemnenie, nanášaná na povrch.
Priamy kontakt rôznych kovov, napríklad hliníka (bežný materiál pre vedenia, ale nevhodný pre trvalé zemniče v betóne a zemine) s oceľou, môže vytvárať galvanické články, ktoré urýchľujú koróziu menej ušľachtilého kovu. To môže viesť k zvýšeniu prechodových odporov a zhoršeniu ochrannej funkcie uzemnenia. Preto je dôležité voliť kompatibilné materiály a zabezpečiť kvalitné spoje.
Svorky v uzemnení: Spojovací článok bezpečnosti
Svorky v uzemňovacej sústave zohrávajú kľúčovú rolu pri zabezpečovaní spoľahlivého a efektívneho elektrického spojenia medzi rôznymi časťami uzemňovacej sústavy. Ich úlohy sú viaceré:
- Spojenie vodičov: Umožňujú pevné a bezpečné spojenie uzemňovacieho vodiča s ďalšími komponentmi, ako sú uzemňovacie tyče, pásovina, alebo kovové konštrukcie budovy.
- Odolnosť voči korózii a mechanickým vplyvom: Svorky musia byť vyrobené z materiálov odolných voči korózii, ako je napríklad pozinkovaná oceľ, keďže sú trvalo vystavené vonkajším podmienkam (vlhkosť, znečistenie, pôda).
- Bezpečnosť: Kvalitné svorky musia zaručovať správny elektrický kontakt medzi rôznymi časťami uzemnenia, aby sa zabránilo akýmkoľvek poruchám v sústave, ktoré by mohli viesť k zvýšeniu prechodových odporov.
Konkrétnym príkladom je svorka odbočovacia SR 02, ktorá je určená na spájanie pásoviny s pásovinou a umožňuje odbočenie uzemňovacieho vodiča FeZn Ø 30 x 4 mm v inom smere vo výkopovej ryhe. Pre pripojenie guľatiny na pásovinu sa používajú svorky typu SR 03 B.
Hlavné a doplnkové pospájanie
Okrem samotného uzemňovača je dôležité zabezpečiť aj správne pospájanie všetkých vodivých častí objektu.
Hlavné pospájanie (hlavná uzemňovacia svorka - HUS): Toto je miesto, kde sa zbiehajú všetky dôležité vodivé časti domu na jedno miesto. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini. Pripája sa k nej zemniaci vodič zo základového uzemňovača, ale aj kovové potrubia (voda, plyn, kúrenie), kovové konštrukcie budovy, tienenie káblov a kovové rámy okien či dverí. Prieres vodiča hlavného pospájania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii. Pre hlavné SPD (prepäťové ochrany) typu T1/T2 sa odporúča použiť vodič Cu s prierezom minimálne 16 mm² s čo najkratšou dĺžkou k PE/HUS.
Doplnkové pospájanie: Toto sa rieši v priestoroch so zvýšeným rizikom, ako sú napríklad kúpeľne, okolie bazéna, kotolne, alebo priestory s technológiami ako FVE (fotovoltaika) či tepelné čerpadlá. Doplnkové pospájanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom.
Bleskozvod a prepäťové ochrany (SPD)
Ak sa na dome realizuje bleskozvod podľa noriem STN EN 62305, musí byť neoddeliteľnou súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje podľa veľkosti stavby, ale na základe výpočtu rizika podľa príslušnej normy. Norma zároveň predpisuje minimálny počet zvodov bleskozvodu a obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy. Pri bežnom rodinnom dome s pôdorysom okolo 10×12 m na štandardnom podloží často postačuje jeden uzavretý prstencový zemnič typu B.
Okrem samotného bleskozvodu je kľúčová aj vnútorná ochrana pred prepätím pomocou zvodičov prepätia (SPD). Tieto zariadenia chránia vnútorné rozvody a pripojené spotrebiče pred poškodením v dôsledku prepätia indukovaného napríklad bleskom. SPD sa umiestňujú v hlavnom rozvádzači a v prípade potreby aj v podružných rozvádzačoch.
Normy a predpisy
Návrh uzemnenia, pospájania a bleskozvodu vychádza z platných noriem a predpisov, najmä z:
- STN 33 2000-4-41: Ochrana pred úrazom elektrickým prúdom.
- STN 33 2000-5-54: Uzemnenie a ochranné vodiče.
- STN EN 62305 (súbor noriem): Ochrana pred bleskom.
Dodržiavanie týchto noriem je zárukou správnej funkcie všetkých bezpečnostných prvkov elektroinštalácie, vrátane ističov, prúdových chráničov, bleskozvodu a SPD.
Revízia a kontrola
Keďže elektroinštalácia, bleskozvod a elektrická prípojka sú vyhradenými technickými zariadeniami, musia pred uvedením do prevádzky prejsť prvou odbornou prehliadkou a odbornou skúškou, teda revíziou. Pre úspešnú revíziu je okrem správne nainštalovanej elektroinštalácie potrebná aj pôvodná projektová dokumentácia, dokumentácia skutočného vyhotovenia (ak boli vykonané zmeny oproti projektu) a protokoly o kusových skúškach rozvádzačov.

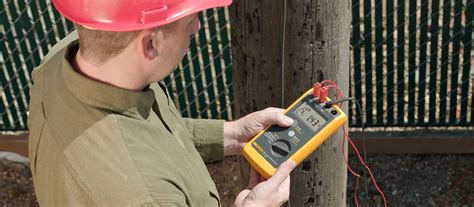

Odpor uzemnenia sa meria špeciálnym prístrojom s pomocnými sondami (tzv. trojbodová metóda). Výsledná hodnota musí zodpovedať požiadavkám projektu a typu napájacej sústavy.
Dôležitosť projektovej dokumentácie a odborného dohľadu
Upozornenie: Elektroinštalácia, bleskozvod aj elektrická prípojka patria do rúk odborníkov - projektantov a elektrikárov. Nepokúšajte sa o ich realizáciu svojpomocne, v opačnom prípade sa vystavujete možným ekonomickým a trestnoprávnym dôsledkom.
Pred začatím výstavby rodinného domu je nevyhnutné mať k dispozícii kompletnú projektovú dokumentáciu elektroinštalácie. Táto dokumentácia by mala detailne riešiť návrh uzemnenia, pospájania, bleskozvodu a umiestnenie všetkých prvkov elektroinštalácie. Aj pri zakúpení hotového projektu je možné vykonať drobné úpravy podľa potrieb investora.
Správny návrh uzemnenia, pospájania a bleskozvodu je komplexný proces, ktorý zohľadňuje špecifické podmienky stavby a platné normy. Preto je nevyhnutné zveriť túto zodpovednú úlohu kvalifikovaným odborníkom, ktorí zabezpečiafunkčnosť a bezpečnosť vašej elektroinštalácie na roky dopredu. Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny, čo vám môže pomôcť pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách.
