Rozvoj vzdelávacích inštitúcií si často vyžaduje inovatívne prístupy k architektonickému a konštrukčnému riešeniu. Moderné drevené skeletové konštrukcie predstavujú atraktívnu alternatívu k tradičným stavebným metódam, prinášajúc so sebou nielen ekologické výhody, ale aj rýchlosť výstavby a vysokú kvalitu výsledného diela. Tento článok sa zameriava na princípy konštrukcie skeletových základných škôl, pričom vychádza z konkrétnych realizácií a odborných poznatkov.
Evolúcia školských stavieb: Od pavilónov k moderným dreveným skeletom

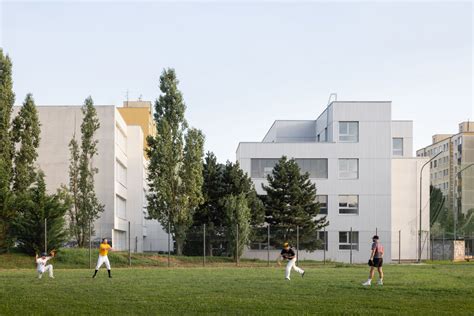

Historický kontext výstavby základných škôl na Slovensku je často spojený s typovými projektmi, ktoré reagovali na potreby doby. Jedným z takýchto príkladov je základná škola na ulici Ivana Bukovčana v bratislavskej mestskej časti Devínska Nová Ves, postavená v roku 1984. Tento objekt, navrhnutý Stavoprojektom Trnava, je charakteristický pavilónovým systémom s rôzne vysokými hmotami, ktoré vytvárajú centrálne nádvorie.
Vzhľadom na rastúci počet žiakov v mestskej časti vznikla potreba rozšírenia kapacity školy. Cieľom bolo vytvoriť priestor pre osem tried s adekvátnym zázemím. Po dôkladnej analýze interiérových a exteriérových dispozično-prevádzkových väzieb a statických podkladov bolo rozhodnuté o kombinácii nadstavby a prístavby. Nadstavba kopíruje vnútorné členenie pôvodného typického podlažia a umiestňuje časť nových tried. Prístavba dopĺňa západné krídlo a zároveň čiastočne uzatvára priestor nádvoria, čím posilňuje jeho centrálny charakter, avšak pri zachovaní pôvodnej koncepcie priehľadov. Umiestnenie prístavby zohľadnilo aj existujúce športové zázemie, konkrétne baseballové ihrisko vybudované v 90. rokoch, pričom sa snažilo nezasahovať do jeho geometrie. Tento nový pavilón formálne uzatvára kompaktný tvar školskej štruktúry.
Pôvodné dispozičné riešenie pavilónu sa vyznačovalo trojtraktom. Na západnej strane sa nachádzala trojica kmeňových učební a kabinet, zatiaľ čo na východnej strane boli dve učebne, hygienické zázemie a kabinet. Učebne boli prístupné z centrálnej chodby prepojenej s dvoma schodiskami. Objekt prístavby bol navrhnutý s tromi typickými podlažiami, pričom každé podlažie obsahovalo jednu kmeňovú triedu, šatňu a komunikačný priestor so schodiskom. Prístavba je na každom podlaží prepojená s existujúcim pavilónom a zároveň s nadstavbou.
Materiálová a konštrukčná platforma: Drevo v centre pozornosti
Hlavným konštrukčným materiálom pre doplnené štruktúry sa stalo drevo. Nadstavba využíva drevenú rámovú konštrukciu, ktorá nadväzuje na existujúcu skeletovú železobetónovú konštrukciu pôvodnej budovy. V priestoroch učební je priznaný drevený trámový strop, čo dodáva interiéru estetickú hodnotu. Fasádne steny sú riešené na báze stĺpikovo-priečnikovej "sendvičovej" konštrukcie.

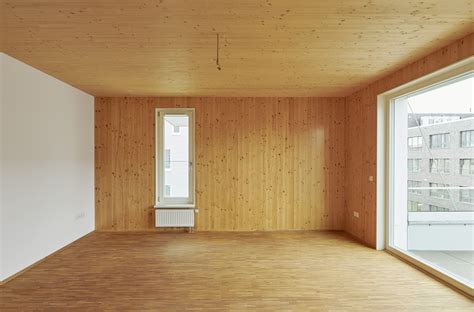

Objekt dostavby je komponovaný z CLT (Cross-Laminated Timber) panelov na obvodových stenách a dreveným trámovým stropom. V učebniach tejto časti sú steny z CLT panelov ponechané v priznanom drevenom materiáli, čím sa zdôrazňuje prirodzenosť a ekologický charakter stavby.
Forma dostavby je hmotovo odsadená od existujúceho objektu a spojená iba nevyhnutnou prepojovacou chodbou. Toto riešenie zachováva čitateľnosť pôvodnej architektonickej "figúry" školy. Vizuálne a materiálovo je plocha dostavby a nadstavby odlíšená od pôvodných bielych, omietkových fasád pomocou trapézového fasádneho plechu. Sivá farba plechu a jeho štruktúra vytvárajú jemný, no jasne čitateľný kontrast po vizuálnej aj kompozičnej stránke.
Prípadová štúdia: Prístavba 1. Súkromného gymnázia v Bratislave
Prístavba 1. Súkromného gymnázia na Bajkalskej ulici v Bratislave predstavuje prvú stavbu na Slovensku s celou nosnou konštrukciou z masívneho dreva. Projekt architektúry bol vypracovaný ateliérom Raum3 s.r.o. pod vedením architekta Ing. arch. Marcela Dzurillu. Areál školy tvorí hlavný objekt z Bajkalskej ulice, jedáleň, dom školníka a objekt telocvične.
Prístavba je umiestnená na spevnenej ploche školského dvora a má jednoduchý tvar s plochou strechou. Fasáda je navrhnutá s použitím minerálnej vlny a tenkovrstvovej omietky. Objekt slúži primárne na poobedňajšie aktivity pre prvý stupeň základnej školy. Vstup do objektu je možný priamo zo školského dvora alebo z chodby vedúcej z telocvične. V tomto uzle sa nachádza vertikálne komunikačné jadro - schodisko.
Na prvom podlaží sú navrhnuté tri triedy, technické a hygienické zázemie. Na druhom podlaží sa nachádzajú ďalšie tri triedy, kabinet a hygienické zázemie. Triedy majú štandardné rozmery 7 x 7,8 metra, s výnimkou jednej triedy na prízemí, ktorá je o 2 metre menšia z dôvodu umiestnenia požiarnej únikovej cesty. Všetky triedy sú orientované na juhozápad, čím sa zabezpečujú tepelné zisky zo slnka v zimnom období.
Objekt má stenový nosný systém zložený z panelov z krížom lepeného dreva (CLT). Hlavnou myšlienkou pri návrhu nosného systému bolo vyhnúť sa priťaženiu základov existujúcej telocvične. Zvolený bol pozdĺžny stenový nosný systém, pri ktorom sa stropné konštrukcie opierajú do stien, ktoré nie sú v bezprostrednej blízkosti existujúceho objektu.
Pôvodná koncepcia nosnej konštrukcie bola navrhovaná z muriva, avšak krátko pred začatím stavby došlo k zmene na drevenú konštrukciu z prefabrikovaných prvkov z krížom lepeného dreva a lepeného lamelového dreva. Dôvodom bola predovšetkým optimalizácia času výstavby. Vzhľadom na zložitý prístup pre nákladné vozidlá a žeriav v priestore školského dvora sa uprednostnila montáž prefabrikátov.
Pre dosiahnutie požadovanej svetlej výšky tried mali stenové prvky výšku 3,36 metra na prízemí a 3,2 metra na poschodí. Navrhnuté boli 5-vrstvové panely s hrúbkou 100 mm. Pozdĺžny panel, ktorý podopiera stropnú konštrukciu so 6 metrovou zaťažovacou šírkou, má hrúbku 120 mm. Väčšina panelov bola navrhnutá v pohľadovej kvalite a priznaná v triedach a komunikačných priestoroch.
Čelná stena a stena pri hlavnom vchode majú rámovú konštrukciu zo stĺpov a priečlí z lepeného lamelového dreva s hrúbkou 200 mm, ktoré podopierajú stropnú konštrukciu s rozpätím 7 metrov. Táto časť obsahuje šesť veľkých okien so šírkou 6 metrov. Pre elimináciu veľkých priehybov bolo potrebné zakomponovať podpery nadokenných prekladov do polí okien. Stĺpy sú navrhnuté ako úzke oceľové rúrky s obdĺžnikovým prierezom, aby nebránili otváraniu okien.
Stropná konštrukcia s rozpätím 7 metrov je navrhnutá z lepeného lamelového dreva. Prefabrikáty majú výšku 260 mm a šírku 625 mm. Najdlhší stropný element dosahuje dĺžku 10 metrov. Strešná konštrukcia, ktorá nie je vystavená dynamickým účinkom, má hrúbku 200 mm. Stropné a strešné prefabrikované prvky boli orientované priečne.
Vykonzolovaná časť poschodia pri únikovom schodisku je podopretá lepenými lamelovými prievlakmi a šikmými stĺpmi v tvare písmena V. Tieto stĺpy sa opierajú do oceľovej pätky, ktorá je pripojená na základovú pätku pomocou mechanických kotiev. Horizontálne sily od šikmých stĺpov sú prenášané do priečle pomocou kovových prípravkov zapustených do priečle.
Vzhľadom na nutnosť rozdelenia stien na menšie časti bolo potrebné navrhnúť vzájomné prepojenie panelov tak, aby spojovacie prostriedky zostali z pohľadových strán neviditeľné. Stenové panely sa vo všeobecnosti kotvia na účinky šmykových aj ťahových síl, spôsobené excentrickým pôsobením horizontálnych síl. V prípade jedného tuhého stenového panela sa kotvy namáhané na ťah umiestňujú k okrajom a kotvy preberajúce šmyk do poľa. K panelom sú uholníky kotvené klincami. Ťahové kotvy sú do betónu vlepené dvojzložkovým lepidlom. Každý element musí mať minimálne jedno ťahové kotvenie na oboch okrajoch. Šmykové kotvenie je zabezpečené uholníkmi pripojenými k panelom skrutkami určenými na pripojenie kovových plechov k drevu. Do betónu sú kotvené mechanickými rozpernými kotvami. V prípade stien poschodia je ťahové kotvenie zabezpečené skupinou celozávitových skrutiek do dreva pri okraji každého elementu. V miestach, kde aplikácia skrutiek nebola možná (pri existujúcej stavbe), je ťahové kotvenie zabezpečené uholníkmi, ktoré sa k panelu pripájajú klincami a k stropnej doske pomocou skrutiek do dreva.
Objekt školy disponuje dvoma schodiskami: jedným hlavným interiérovým a jedným vonkajším únikovým. Vnútorné schodisko pozostáva z dvoch ramien a jednej medzipodesty. Medzipodesta je podopieraná dvoma lepenými lamelovými prvkami s prierezom 160 x 300 mm. Na podestové nosníky je položená podestová doska hrúbky 100 mm. Nosnú konštrukciu schodiskových ramien tvoria schodnice z lepeného lamelového dreva s prierezom 140 x 200 mm. Vonkajšie únikové schodisko je oceľové, priame s jednou medzipodestou. Nachádza sa v časti objektu, kde nebol prístup zdvíhacej techniky. Nosná konštrukcia vonkajšieho schodiska je samonosná, teda nie je kotvená do drevenej nosnej konštrukcie školy. Pozostáva z dvoch priečnych podperných rámov s diagonálnymi stužujúcimi prvkami. Bočné schodnice schodiskových ramien sú tvorené UPE profilmi, ktoré sa nadpájajú v mieste medzipodesty.
Rýchlosť a efektivita výstavby
Stavebné práce na 1. Súkromnom gymnáziu sa začali koncom júna 2015. Základové konštrukcie a betónová podkladová doska boli dokončené do jedného mesiaca. Montáž drevenej konštrukcie začala na začiatku júla 2015. Prefabrikáty boli dopravované priebežne piatimi kamiónmi. Na celú stavbu bolo použitých približne 224 m³ dreva (80 m³ krížom lepeného dreva, 130 m³ fošňových stropných prvkov typu Profideck a 14 m³ lepeného lamelového dreva). Nosná konštrukcia bola zhotovená za 4 týždne, čím sa uvoľnil priestor pre montáž technických zariadení, tepelných izolácií, hydroizolácií a dokončovacích prác. Kolaudácia stavby prebehla 27. augusta, čo umožnilo bezproblémové zahájenie nového školského roka v nových priestoroch. Prístavba školy je jedinečným príkladom výhod stavania z dreva, kde rýchlosť výstavby a okamžitá nosnosť dreva eliminujú prestoje typické pre iné materiály.
Princípy nosných konštrukcií drevených skeletov
Skelet označuje "kostru budovy", teda nosnú konštrukciu. Hlavnými prvkami skeletovej konštrukcie sú podpery (stĺpy) a nosníky (priečniky, trámy), na ktoré sa ukladajú strešné a stropné platne. V bodoch spojenia, tzv. uzloch, sa podľa koncepcie stuženia vytvárajú kĺbové a tuhé spoje. Stojky skeletových konštrukcií viacpodlažných budov prechádzajú cez jednotlivé podlažia.
Pri drevených skeletoch dochádza k zmršťovaniu dreva v priečnom smere na vlákno. Tento jav sa eliminuje prostredníctvom fixovania vodorovných nosných prvkov, čo sa realizuje pomocou drevených či oceľových spojovacích prostriedkov bočne ukotvených na podpery, alebo sa vodorovné nosné prvky kladú na hornú prierezovú plochu podpier a následne sa fixujú.
V prípade drevených skeletov sa využíva modulová koordinácia s väčšími rozpätiami ako v bežných stavbách. Vďaka pravidelnému systému sú rozmery použitých výrobkov unifikované, čo zjednodušuje stavbu a znižuje náklady na realizáciu.
Skelety sa vyznačujú optimálnymi tepelnotechnickými vlastnosťami. V miestach stĺpikov sú prerušené tepelné mosty. Kontinuálna hrúbka tepelnej izolácie v obvodových plášťoch dostatočne chráni vnútorné prostredie pred nežiaducimi únikmi tepla. Tepelná izolácia v obvodovom plášti s hrúbkou približne 300 mm umožňuje realizáciu energeticky úsporných stavieb, dokonca v pasívnom štandarde.
Hlavnou výhodou drevených skeletových stavieb je okrem minimalizovania účinkov vlastnej tiaže aj možnosť takmer bezobmedzeného delenia plochy podlažia. Subtílny obvodový plášť s výraznou tepelnou izoláciou prispieva k vysokému tepelnému odporu. Medzi najdôležitejšie výhody drevostavieb vo všeobecnosti patrí rýchlosť výstavby pri zachovaní vysokej kvality a suchý výrobný proces.
Systémy drevených skeletov: Ťažký vs. Ľahký skelet

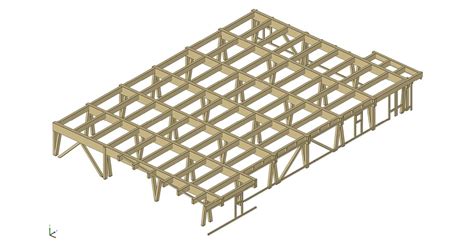

Systém ťažkého dreveného skeletu (TDS) tvorí priestorová sústava masívnych stĺpov a prievlakov, s typickými rozstupmi od 3 do 6 metrov. Veľký raster primárnej nosnej konštrukcie umožňuje ľubovoľné navrhovanie vnútorných a vonkajších stien. Priestorovú stabilitu TDS zabezpečuje systém diagonál, ktoré môžu dopĺňať stužujúce nosné steny, priečky alebo styčníky s lepenými oceľovými doskami.
Systém ľahkého skeletu, známy tiež ako platform frame, vznikol v USA a v Európe sa stal najpoužívanejším typom ľahkého skeletu. Vyznačuje sa vysokou flexibilitou z konštrukčného a architektonického hľadiska. Priestorovú stabilitu poschodovej stavby zabezpečujú materiály opláštenia. Tento systém sa v Európe presadil predovšetkým vo výstavbe rodinných domov ako stĺpikových alebo prefabrikovaných rámových stavieb.
Pri skeletových konštrukciách sa zaťaženie prenáša cez prútové, vodorovné a zvislé nosné prvky a bodovo sa odvádza do základovej konštrukcie. Pri priemyselnej výstavbe predstavujú skeletové konštrukcie lákavú alternatívu k stenovým systémom, pretože pri zmene vnútorného usporiadania nevyžadujú náročné stavebné úpravy.
Budovy s nosnými konštrukčnými prvkami na báze horľavých materiálov, vrátane drevených nosných konštrukcií, sa zvyčajne navrhujú maximálne do dvoch úplných podlaží, najmä z dôvodu požiarnych predpisov.
Detaily konštrukčných spojov a ochrana dreva
Jednotlivé spoje drevených skeletov, ich ochrana a komplexnosť ich riešenia v projektovej fáze sú kľúčové pre úspech celej drevenej stavby. Uzly - styky drevených skeletových konštrukcií medzi podperami a nosníkmi sa môžu realizovať ako nosné prvky vo viacerých rovinách podpery s dvojitými nosníkmi a nosníky s dvojitými podperami. Ich výber má výrazný vplyv na architektonický charakter stavby.
Alternatívnym riešením sú uzly realizované medzi podperami a nosníkmi v jednej rovine, čo minimalizuje zásah do vnútorného priestoru a predstavuje elegantnejšie a hospodárnejšie riešenie. Zo statického hľadiska sa stropné platne zhotovujú ako spojité nosníky, ktoré prechádzajú zvyčajne cez dve alebo tri polia.

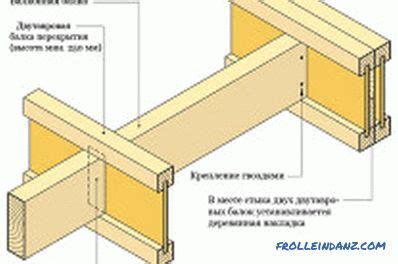

Pri skeletových konštrukciách sa od tradičných tesárskych spojov upúšťa z dôvodov náročného statického prepočtu a následného návrhu, ako aj náročných tesárskych prác. Montáž stykov drevených skeletových systémov sa zjednodušuje použitím jednoduchých spojovacích prostriedkov, ako sú oceľové uholníky, platne s pretlačenými hrotmi či oceľové konzoly, kolíky. Často sa ako výhodné riešenie ukazuje použitie kombinácie jednotlivých spojovacích prostriedkov.
Jedným z hlavných problémov, okrem horľavosti, je aj náchylnosť dreva na degradáciu. Hlavnú úlohu preto zohráva súbor ochranných opatrení. Znehodnoteniu dreva možno predísť prostredníctvom troch stupňov ochrany: konštrukčnou ochranou, ochranou proti biodegradácii dreva a ochranou dreva proti účinkom požiaru.
Výhody drevených skeletov: Ekologické, rýchle a flexibilné
Drevené skeletové konštrukcie predstavujú moderný stavebný prístup s širokým využitím v priemyselnej aj individuálnej výstavbe. Umožňujú aplikáciu originálnej architektúry a reprezentujú žiadaný prvok súčasného stavebníctva. Vďaka optimálnym tepelnotechnickým vlastnostiam a precíznym statickým prepočtom sú odborníkmi považované za vítaný konštrukčný variant.
Medzi kľúčové výhody patrí:
- Rýchlosť výstavby: Drevené konštrukcie umožňujú výrazne skrátiť dobu výstavby v porovnaní s tradičnými materiálmi.
- Ekologickosť: Drevo je obnoviteľný zdroj, ktorého využitie znižuje environmentálnu stopu stavby.
- Tepelnoizolačné vlastnosti: Drevo má prirodzene dobré izolačné vlastnosti, ktoré možno ďalej zvýšiť vhodným návrhom obvodového plášťa, čím sa dosahuje energetická úspornosť.
- Flexibilita: Skeletové konštrukcie umožňujú ľahkú dispozičnú zmenu interiéru bez nutnosti náročných stavebných úprav.
- Nízka hmotnosť: Drevené konštrukcie majú nižšiu vlastnú tiaž, čo môže zjednodušiť zakladanie stavby.
- Estetika: Priznané drevené prvky dodávajú interiéru príjemnú a prirodzenú atmosféru.
Skeletové konštrukcie, vrátane tých drevených, predstavujú stavebné konštrukcie progresívneho stavebníctva, ktoré spĺňajú náročné požiadavky na moderné, udržateľné a funkčné bývanie či vzdelávacie prostredie.
