Inštalácia nového lustra, aj keď sa zdá byť jednoduchou úlohou, môže byť pre niekoho, kto nie je oboznámený s elektrickými inštaláciami, zmätočná. Zväzok drôtov visiacich zo stropu a nejasnosť, čo s čím spojiť, môžu vzbudzovať obavy. Tí, ktorí sa s elektrinou bežne nestretávajú, sa môžu cítiť neisto. Tento článok vás prevedie krok za krokom procesom pripojenia lustra, vysvetlí základné princípy fungovania elektrických obvodov v lustri a poskytne cenné rady pre bezpečnú a správnu inštaláciu.
Rozpoznávanie a identifikácia vodičov
Zo stropu zvyčajne trčia dva, tri alebo štyri drôty. Nie vždy je prítomný uzemňovací vodič; objavuje sa najmä v novostavbách alebo po rozsiahlych rekonštrukciách s výmenou elektroinštalácie.
Uzemnenie (PE vodič)

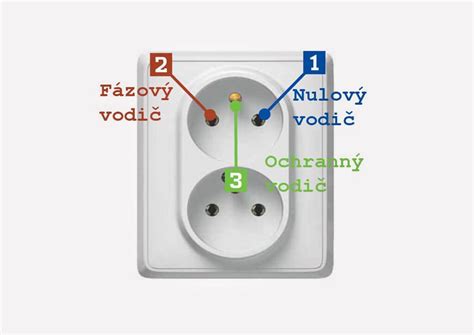

Podľa noriem má uzemňovací vodič žltozelenú farbu a mal by byť pripojený k rovnakému drôtu na lustri, ak je ním vybavený. Ak váš luster nemá uzemňovací vodič, holý drôt opatrne zaizolujte a nechajte ho tak.
Fáza (L vodič) a Nula (N vodič)
So zvyšnými drôtmi je potrebné sa detailnejšie zaoberať: je potrebné určiť, kde sa nachádza "fáza" a kde "nula".
- Staré budovy: V starších domoch sú všetky drôty často rovnakej farby, najčastejšie čiernej.
- Nové budovy: Novšie budovy môžu mať čierno-modré alebo hnedo-modré drôty. Niekedy sa môže objaviť aj červená farba.
Identifikácia vodičov pomocou nástrojov
Na identifikáciu fázy a nuly môžete použiť multimeter (tester) alebo indikačný skrutkovač. Indikačný skrutkovač je špeciálny skrutkovač so svetlom, ktoré sa rozsvieti pri detekcii napätia.

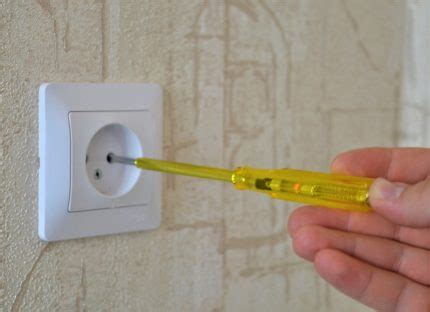

Postup s indikačným skrutkovačom:
- Zapnite hlavný istič a potom prepínače na stene.
- Dotknite sa koncom indikačného skrutkovača holého konca každého vodiča.
- Ak sa skrutkovač rozsvieti, ide o fázový vodič. Ak nie, ide o nulový vodič.
Postup s multimetrom (testerom):
- Prepnite multimeter do režimu merania napätia (volty) a nastavte stupnicu na hodnotu vyššiu ako 220 V.
- Zapnite hlavný istič a prepínače na stene.
- Dotknite sa sondami multimetra striedavo párov vodičov.
- Určenie dvoch fáz: Ak sa pri dotyku dvoch vodičov nič nedeje (na displeji multimetra sa nezobrazí žiadne napätie), s najväčšou pravdepodobnosťou ide o dve fázové "L" vodiče.
- Určenie nuly: Tretí drôt je potom s najväčšou pravdepodobnosťou nulový "N" vodič.
- Overenie: Teraz pripojte sondy k jednému z predpokladaných fázových vodičov a k nulovému vodiču. Na displeji multimetra by sa malo zobraziť napätie okolo 220 V.
Ak sú všetky drôty rovnakej farby, je nevyhnutné ich označiť (farebnou páskou, fixkou, malým štítkom), aby ste sa v nich nestratili.
Dva drôty na strope
Ak zo stropu trčia len dva drôty, znamená to, že ide o jednoduchý obvod s jedným spínačom. Jeden drôt je fázový a druhý nulový. Pripojenie lustra s dvoma drôtmi je jednoduché: jeden drôt z lustra pripojte k fáze a druhý k nule. V tomto prípade nezáleží na tom, ktoré drôty spojíte.
Tri drôty na strope a dvojklávesový spínač
Ak máte na strope tri drôty a na stene dvojklávesový spínač, situácia je trochu komplexnejšia. Mali by ste mať dve "fázy" - pre každý kláves spínača - a jednu "nulu" - spoločný vodič.
Pripojenie lustra s rôznym počtom drôtov
Luster s dvoma drôtmi
Na lustroch s viacerými žiarovkami je vždy viac ako dva drôty. Ak má luster len dva drôty, pripojenie je priamočiare.
Luster s tromi drôtmi
Tri drôty sa zvyčajne nachádzajú v lustroch určených pre jednu žiarovku. Pripojenie je podobné ako pri dvoch drôtoch, s tým rozdielom, že jeden z drôtov je určený pre uzemnenie.
Lustre s viacerými ramenami (štvor-, päťramenné) a dvojklávesový spínač
Pri pripájaní lustra s viacerými ramenami k dvojklávesovému spínaču postupujeme podľa počtu drôtov a ich farebného označenia.
- Viacero drôtov v lustri: Každý z ramien lustra má zvyčajne dva farebné drôty. Najčastejšie sú to modré a hnedé, ale môžu sa vyskytnúť aj iné variácie.
- Zoskupovanie nulových vodičov: Všetky modré vodiče (ktoré podľa normy predstavujú nulu) sa spoja dohromady a pevne skrútia. V zásade si môžete vziať drôty inej farby, ale pre osvetľovacie zariadenia je modrá farba štandardom pre nulu. Dôležité je, aby sa drôty inej farby nedostali do tejto skupiny.
- Zoskupovanie fázových vodičov pre spínače: Zvyšné drôty sa rozdelia do dvoch skupín. Rozdelenie je ľubovoľné. Jedna skupina žiaroviek sa zapne z jedného klávesu spínača, druhá skupina z druhého klávesu.
- V päťramennom lustri sa zvyčajne kombinujú 2 + 3 žiarovky, ale možná je aj kombinácia 1 + 4.
- V štvorramennom lustri sú tiež dve možnosti - 2 + 2 alebo 1 + 3.
- Pri lustri s tromi žiarovkami je to jednoduchšie - 1 + 2.
- Pripojenie k stropným drôtom: Jednotlivé zoskupené drôty (nulový zväzok a dve fázové skupiny) sa pripoja k príslušným drôtom zo stropu.
Luster s mnohými drôtmi a len dva drôty na strope
Ak máte na strope len dva drôty a na lustri veľa drôtov, ale len dvoch farieb, postup je nasledovný:
- Všetky drôty jednej farby (holé časti) sa spoja dohromady a pripoja sa k jednému z drôtov na strope (nezáleží na tom, ktorému).
- Všetky drôty druhej farby sa spoja do jedného zväzku a pripoja sa k druhému drôtu na strope.
Electricians don't want you to know about this! Connect the light switch in 2 minutes!
Bezpečné a spoľahlivé spoje
Pri práci s elektrickou energiou neexistujú žiadne maličkosti. Preto je dôležité spájať drôty v lustri v súlade so všetkými pravidlami.
Spájkovanie drôtov
Obyčajné skrútenie drôtov skôr či neskôr oxiduje a začne sa zahrievať. Je veľmi žiaduce spájkovať takéto spoje. Ak viete, ako pracovať so spájkovačkou a cínom, určite to urobte.
Svorkovnice a iné metódy pripojenia
Podľa najnovších pravidiel nie sú skrútené spoje povolené. Musia sa použiť svorkovnice. Väčšina moderných lustrov je dodávaná s týmito svorkovnicami.
- Problémy s veľkým počtom drôtov: Ak sa skrútený zväzok veľkého počtu drôtov nezmestí do otvoru svorkovnice, riešením je spájkovanie. Spájkujte k sebe jednotlivé drôty (medeným, jednožilovým alebo lankovým drôtom s prierezom najmenej 0,5 mm²).
- Montáž lustra: Po pripojení všetkých drôtov z lustra do svorkovnice a ich utiahnutí sa celá konštrukcia zdvihne k stropu. Tam sa vopred upevní, po čom sa drôty pripoja k svorkovnici v správnom poradí. V tomto prípade je dôležité nastaviť "nuly" oproti sebe.
- Alternatívne metódy: Okrem svorkovníc sa na pripojenie používajú aj krimpovanie (pomocou lisovacích klieští) a spájkovanie. Spájkovanie je spoľahlivé, ale náročné na realizáciu vo výškach.
Špecifické prípady a moderné technológie
Lustre z Číny
Väčšina relatívne lacných lustrov na trhu pochádza z Číny. Ponúkajú široký sortiment, ale môžu sa vyskytnúť problémy s kvalitou elektrickej zostavy.
- Kontrola integrity izolácie: Pred inštaláciou skontrolujte celistvosť izolácie drôtov. Môžu byť zostavené do jedného zväzku a skratované k telu. Tester by nemal nič ukazovať.
- Kontrola každého ramena: Pri lustroch s viacerými ramenami (každé má dva drôty) skontrolujte každý vodič pripojený ku každému kontaktu objímky.
Halogénové žiarovky a transformátory
Halogénové žiarovky nepracujú priamo z napätia 220 V, ale z 12 V alebo 24 V. Preto sú v nich inštalované transformátory na zníženie napätia. Celý obvod je zostavený a pripravený na inštaláciu, pričom voľné zostávajú len dva vodiče na pripojenie k stropným drôtom.
Lustre s diaľkovým ovládaním
Ak je luster vybavený diaľkovým ovládaním, k transformátorom sa pridá riadiaca jednotka. Pripojenie je rovnaké: k stropným drôtom je potrebné pripojiť dva vodiče. Tretím vodičom, ktorý vychádza z druhej strany (tenký), je anténa, cez ktorú komunikuje diaľkový ovládač s riadiacou jednotkou.
Elektrické a magnetické polia (EMP)
Prítomnosť elektrického napätia a toku elektrického prúdu vytvára elektrické a magnetické polia. Všetky elektroinštalácie, spotrebiče a osvetlenie v našich domoch produkujú EMP.
Nízka sieťová frekvencia (220 V / 50 Hz)
Pri tejto frekvencii sa magnetické a elektrické polia posudzujú oddelene. Existujú rôzne bezpečnostné pokyny pre každé z nich.
Elektromagnetické žiarenie pri vyšších frekvenciách
Pri vysokých frekvenciách, napríklad pri telekomunikáciách, sú magnetické a elektrické polia prepojené a zvyčajne sa označujú spoločne ako "elektromagnetické žiarenie".
EMP v domácnostiach

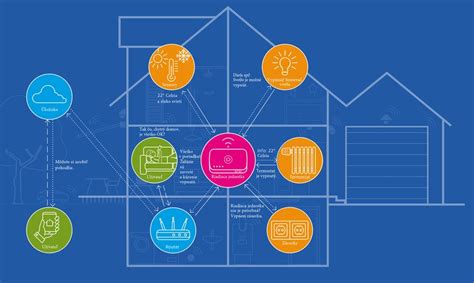

V našich domovoch sme obklopení EMP z elektroinštalácie aj zo spotrebičov.
- Elektrické pole: Je prítomné všade tam, kde je elektrické napätie (napr. zo zásuviek a káblov k lampe, aj keď lampa nie je zapnutá). Elektrické pole sa môže "šíriť" cez vypínač až k lampe.
- Magnetické pole: Vzniká prietokom elektrického prúdu cez káble a spotrebič (žiarovku). Magnetické polia môžu byť značne veľké.
- Sieťové adaptéry (transformátory): Tieto zariadenia menia napätie 220 V na nižšie napätie pre elektronické zariadenia. Prietokom prúdu cez adaptér sú emitované magnetické polia, za súčasnej prítomnosti elektrických polí. Magnetické polia z adaptéra môžu byť značné aj pol metra od neho. Adaptér býva často pripojený nepretržite, bez vypínača. Niektoré adaptéry sú zabudované priamo v spotrebičoch a vyžarujú magnetické pole po celú dobu, kým sú pripojené do siete, aj keď nie sú v prevádzke (napr. v pohotovostnom režime).
Zanedbateľné magnetické pole pri rovnakých prúdoch
Ak sú elektrické prúdy v kábli smerom tam a späť rovnaké (napr. v káblovom zväzku - dvojlinke, trojlinke), magnetické pole by malo byť v ich okolí zanedbateľné.
Minimalizácia EMP v domácnosti
- Kovové ističové skrinky: Pre udržanie nízkeho elektrického poľa v dome alebo byte sa odporúča použiť kovové ističové skrinky (lacnejšie plastové neposkytujú žiadne tienenie).
- Vedenie káblov: Pokiaľ je to možné, fázový a neutrálny vodič by mali byť vždy vedené spolu. Ak chcete minimalizovať magnetické polia, fáza a neutrál by mali vždy viesť do každého svietidla a od neho viesť fázový vodič do a z každého spínača ako dvojlinka spolu so zemniacim káblom.
- Automatické odpojovače okruhu: Môžu byť použité na minimalizáciu elektrických polí z obvodov, ktoré nemusia byť vždy napájané.
- Tienený kábel: Pre trvalé zníženie elektrického poľa v domácnosti je najlepším riešením realizácia elektroinštalácie pomocou tieneného kábla. Je to síce časovo náročnejší a nákladnejší spôsob, ale efektívny.
- Uzemnenie kovových častí: Kovové konštrukcie halogénových svietidiel by mali byť vždy uzemnené - výrazne to zníži intenzitu elektrického poľa.
- Starý spôsob vedenia vodičov: Vedenie vodičov v stenách v kovových rúrkach paradoxne viedlo k nižším úrovniam elektromagnetických polí.
Elektroinštalácia v interiéri
Vo väčšine prípadov má "jednofázový" sieťový obvod 3 vodiče:
- Fázový vodič (L): Pre prívodnú cestu prúdu. Vytvára elektrické napätie voči zemi a je zdrojom prúdu pre napájanie elektrických zariadení. Najjednoduchší spôsob, ako skontrolovať správnosť obvodov a súčasne toku prúdu, je použitie kliešťového ampérmetra.
- Neutrálny (nulový) vodič (N): Pre spiatočnú cestu prúdu. Je pripojený k "zemi" v lokálnej elektrickej rozvodni. Zvyčajne je označený modrou farbou (alebo čiernou, resp. tmavomodrou).
- Bezpečnostný ochranný vodič (PE): Poskytuje alternatívnu cestu elektriny späť ku zdroju v prípade poruchy na uzemnení. Vodič býva označený žltozelenou farbou.
Ističová (poistková) skrinka

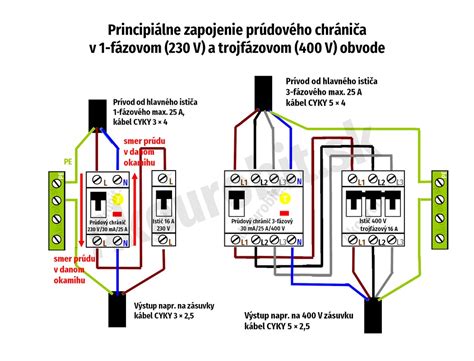

Ističová skrinka sa zapája medzi elektromer a ostatné elektrické obvody v dome. Moderné jednotky obsahujú miniatúrne mechanické ističe (MCB) a môžu obsahovať aj ďalšie ochranné zariadenia, napr. prúdový chránič (RCD).
