V dynamickom svete techniky sa pojem "otočná" môže vzťahovať na rôzne mechanické komponenty, od otočných veží na tankoch až po kľúčové prvky v prevodovkách. Pochopenie ich fungovania si vyžaduje detailný pohľad na ich konštrukciu, princípy a praktické aplikácie. Tento článok sa zameriava na tieto aspekty, pričom sa dotkne aj súvisiacich tém, ako sú moderné úžitkové vozidlá a environmentálne výzvy, aby poskytol komplexný obraz.
Otočná veža a jej úloha v moderných bojových vozidlách

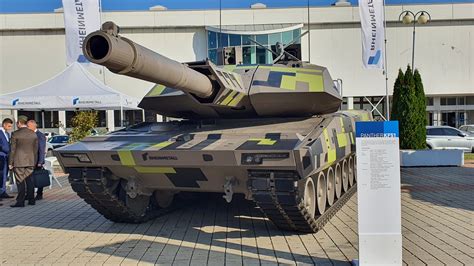

Otočná veža je neoddeliteľnou súčasťou moderného hlavného bojového tanku, ako je napríklad americký M1A1 Abrams. Je to pásové obrnené bojové vozidlo, ktoré je navrhnuté s cieľom dosiahnuť vysokú priechodnosť terénom, robustné pancierovanie a značnú palebnú silu, ktorá mu umožňuje efektívne likvidovať širokú škálu cieľov. Základné charakteristiky tanku zahŕňajú jeho palebnú silu, kvalitu pancierovania, vysokú manévrovateľnosť a schopnosť vykonávať presuny na dlhé vzdialenosti s prekonávaním prekážok.
Primárnou výzbrojou tanku je spravidla kanón, ktorý je umiestnený v otočnej veži, umožňujúcej otáčanie o 360 stupňov. Tento koncept otočnej hlavnej zbrane pochádza z prvých tankov prvej svetovej vojny. Vtedy sa kanóny umiestňovali v pancierových nástavbách na bokoch trupu, známych ako barbetty alebo sponsony. Existovali aj tanky s kanónom umiestneným v prednej časti trupu, ako napríklad francúzske St Chamond a Schneider CA1, nemecké A7V z prvej svetovej vojny, či americké M3 Lee a M3 Grant z druhej svetovej vojny. Povojnový švédsky Stridsvagn 103 (S-Tank) bol príkladom bezvežového tanku. V minulosti sa objavili aj viacvežové konfigurácie, napríklad sovietsky tank T-35 s piatimi vežami, ale neosvedčili sa.
V otočnej veži tanku je vytvorený bojový priestor pre posádku, kde je umiestnená časť munície a predovšetkým hlavná zbraň - kanón. Kanón, spolu so súosovým guľometom, je často zakrytý maskou kanónu, ktorá chráni slabé miesto tanku - priestor medzi pohyblivým upevnením kanónu a čelným pancierom veže. Otáčanie veže je dnes riadené modernými elektromotormi alebo hydraulickými pohonmi, zatiaľ čo v minulosti sa používala aj manuálna obsluha pomocou kľuky, ktorá slúži dodnes ako núdzové riešenie.
Na hornej ploche veže sú umiestnené zameriavacie a pozorovacie prístroje, ako sú periskopy a optoelektronické systémy, antény rádiostaníc a meteorologické snímače. Taktiež sa tu nachádzajú vstupné otvory (prielezy) pre posádku - predovšetkým veliteľa, strelca a nabíjača. Prielez veliteľa je často vyvýšený, tvorí veliteľskú vežičku s priezormi alebo periskopmi pre lepší rozhľad do okolia. Pri vstupných otvoroch posádky sú na obežných kruhoch často umiestnené doplnkové zbrane tanku - guľomety na ostreľovanie pozemných a vzdušných cieľov. Na bokoch veže sa zvyčajne nachádzajú vrhače dymových granátov, určené na rýchle vytvorenie dymovej clony pred tankom v prípade napadnutia protitankovými riadenými strelami. Tieto granáty sú často účinné aj proti infračerveným a tepelným senzorom.
Pancierovanie a ochrana veže
Pancierová ochrana je pre tank životne dôležitá, pretože musí vydržať zásahy nepriateľskými zbraňami. Tanky nie sú pancierované rovnako odolným pancierom na všetkých častiach konštrukcie. Masívne a odolné pancierovanie má spravidla veža a predná časť trupu, teda bojovo najviac exponované časti tanku. Časti, kde je len malá pravdepodobnosť, že budú zasiahnuté nepriateľskou paľbou, sú chránené pancierom menšej hrúbky a odolnosti. Dôvodom je predovšetkým hmotnosť tanku. Tank, ktorý by mal celý trup z rovnako hrubého pancieru ako v prednej časti, by bol dva až trikrát ťažší.
Účinnosť pancierovania zvyšuje aj sklon stien. Priestrely panciera často spôsobia aj výbuch munície v tanku, čo znamená okamžitú smrť posádky a často aj úplnú deštrukciu tanku. Pancierovanie a ochrana tanku je zložitý systém, ktorý má zvýšiť pravdepodobnosť prežitia tanku na bojisku. Zabezpečenie prežitia posádky je kľúčové, pretože vycvičená posádka je veľmi cenná. Tank sa dá vyrobiť za niekoľko desiatok hodín, ale výcvik posádky trvá niekoľko mesiacov. Preto sa prijímajú konštrukčné opatrenia, ktoré výrazne zvyšujú pravdepodobnosť prežitia posádky aj v prípade zničenia tanku.
Existujú rôzne typy pancierovania:
- Homogénny pancier: Tradičný pancier z valcovanej alebo odlievanej ocele s prísadami ako chróm, molybdén, nikel alebo volfrám.
- Predstavaný pancier: Plát pancieru umiestnený na držiakoch v určitej vzdialenosti okolo ohrozených častí tanku. Jeho úlohou je narušiť alebo priviesť k výbuchu dopadajúcu strelu ešte pred jej stretom s hlavným pancierom.
- Vrstvený pancier (kompozitný pancier): Spočíva v striedaní vrstiev materiálu s rôznou hustotou, pevnosťou a štruktúrou. Je účinný proti rôznym typom striel. Príkladom je pancier Chobham, používaný na tankoch Challenger a M1 Abrams, ktorý kombinuje oceľ so špeciálnou keramikou.
- Reaktívny pancier: Obsahuje výbušné nálože, ktoré po zásahu strelou explodujú smerom von a narúšajú dopadajúci projektil.
Elektrická dodávka Opel Vivaro-e: Pohľad na modernú flotilovú technológiu
Zatiaľ čo téma otočných veží sa týka vojenskej techniky, moderné úžitkové vozidlá, ako napríklad elektrická dodávka Opel Vivaro-e, predstavujú iný druh komplexnej techniky. Opel Vivaro-e je plne elektrická dodávka s dojazdom presahujúcim 300 kilometrov, ktorá parametrami dokáže uspokojiť aj náročnejších klientov. Aj napriek stále rastúcemu trendu batériových vozidiel, nie sme presvedčení o tom, že toto je finálna stanica. Skôr sa zdá, že akumulátorové vozidlá sú len prestupnou stanicou na ceste k inému pohonu.
Pokiaľ majú batériové elektromobily niekde opodstatnený zmysel, tak je to práve fleet a cargo sféra. Elektrický Opel Vivaro-e stojí na spoločnej platforme pre úžitkové vozidlá koncernu PSA, ktorú využíva aj japonská Toyota. Elektrickú sústavu tvorí spoločná technika, ktorú naprieč koncernom využívajú aj modely osobných vozidiel, ako napríklad Peugeot 208 či Opel Mokka.
Špecifikácie elektrického pohonu zahŕňajú akumulátor s kapacitou 72 kWh a predný elektromotor s výkonom 100 kW (136 koní) a krútiacim momentom 260 Nm. Dôležité je, že aj napriek elektrickej zástavbe, samotné batérie vôbec neovplyvnili úžitkový priestor. Ten v prípade verzie H1L1 predstavuje 5,3 m³, čo znamená, že sa doň pohodlne zmestia 3 europalety. Zachovaná ostala aj výška nakladacej hrany a dokonca aj samotná svetlá výška. Jedinou nevýhodou je nižšia užitočná hmotnosť, ktorá je znížená až o pol tony.
Interiér a jazdné vlastnosti
Pracovisko vodiča kopíruje architektúru koncernových dodávok. Všetko má svoje miesto a vodič má k dispozícii množstvo odkladacích priestorov. Kabína je vybavená trojicou sedadiel, pričom všetky sú samostatne vyhrievané. Stredné sedadlo má odklopný sedák, ktorý umožňuje využiť menší odkladací priestor pod ním. Krajné sedadlo spolujazdca sa dá zdvihnúť a zafixovať tak, aby bolo možné prepravovať aj veľmi dlhé predmety. Volič jazdných režimov vo vyhotovení "shift by wire" dodáva interiéru futuristický nádych. Nevýhodou je absencia LED svetlometov v základe; halogény sú štandardom, zatiaľ čo za xenóny si treba priplatiť.
Vďaka umiestneniu batérií výrazne kleslo ťažisko vozidla, čo sa pozitívne prejavilo na jazdných vlastnostiach. Prirodzené zaťaženie nákladného priestoru prispieva k vyššej smerovej stabilite celého vozidla. Po naložení dodávky je však potrebné rátať s odlišným správaním, čo však nie je nič neobvyklé. V teste s dvoma paletami s celkovou hmotnosťou takmer 1 000 kg bola dynamika príjemným prekvapením. Papierovo síce neuvádza masívne čísla, pocitovo však prekvapí. Pri prázdnej dodávke je okamžitá akcelerácia vysoko návyková.
Spotreba elektrickej energie sa ukázala ako veľmi dobrá. Počas kombinovanej jazdy s prázdnou dodávkou sa podarilo dosiahnuť spotrebu 24 kWh/100 km. Pri plne naloženej dodávke bola spotreba 30 kWh/100 km, čo stále znamená, že plne naložený prejdete bez problémov viac ako 200 kilometrov. Spotreba sa výrazne líši v závislosti od jazdného štýlu a rýchlosti. Na diaľnici treba počítať s výrazne nižším dojazdom, kde kombinácia vysokej rýchlosti a veľkého odporu vzduchu v prípade dodávky vyhnala hodnoty k 40 kWh/100 km. Konkrétne s prázdnou dodávkou sa jazdí za 39 kWh a plne naložený Opel Vivaro-e si vypýta 45 kWh. Celkovo elektrické Vivaro ponúka slušný dojazd na úrovni 200 až 300 kilometrov v závislosti od nákladu.
TEST Opel Vivaro-e 75kWh. Najlepšia elektrická dodávka? Podrobná technická recenzia.
Nabíjanie z 10 % na 100 % trvalo v praxi niečo vyše hodiny. Efektívne využitie zaznamenajú najmä mestskí kuriéri alebo menšie firmy, ktorých akčný rádius nie je väčší ako 100 kilometrov.
Environmentálne záťaže a dekontaminácia: Prípad Odkaliska Poša
V kontexte moderných technológií a ich vplyvu na životné prostredie je dôležité venovať pozornosť aj environmentálnym problémom. Príkladom je situácia okolo Odkaliska Poša na Slovensku. Len deň po tom, ako minister životného prostredia Ján Budaj označil Odkalisko Poša za jednu z najškandalóznejších environmentálnych záťaží na Slovensku, prišli s ďalšími zásadnými informáciami občianske združenie Za našu vodu.
Podľa Annamarie Velič z OZ Za našu vodu, sa združenie domnievalo, že podobne ako Vrakuňa, aj Odkalisko Poša bude v roku 2020 neaktívne, pričom sa už len čaká na prostriedky na jeho dekontamináciu. Kým celé desaťročia bol ukazovateľom znečistenia v Poši arzén, analýzy potvrdili prítomnosť relatívne nových kontaminantov v umelom jazere vybudovanom na ukladanie popolčeka z teplárne. Podľa A. Velič to potvrdzuje, že čistiareň odpadových vôd v Strážskom dodnes vypúšťa toxické chemické látky, ktoré prispievajú k už aj tak rozšírenej záťaži v tejto oblasti.
Vo vzorkách z vody a kalu z odkaliska boli analyzované látky ako 2,6-di-tert-butyl-4-nitrophenol, tetramethyl-5-decyne-4,7-diol a hexa(methoxymethyl)melamine. Posledné dva sú podľa klasifikácie ECHA (European Chemical Agency) škodlivé pre vodné organizmy s dlhotrvajúcimi účinkami a môžu spôsobovať kožné alergie. Tetramethyl-5-decyne-4,7-diol navyše môže spôsobovať silné poškodenie očí. PCB látky sú karcinogénne, spôsobujú poruchy metabolizmu (napr. cukrovku), kardiovaskulárne choroby a poruchy plodnosti u mužov a žien. Dokážu výrazne narušiť hormonálnu rovnováhu, pretože niektoré z PCB látok majú štruktúru podobnú ľudským hormónom a preto majú schopnosť nahradiť ľudský hormón a zastaviť alebo potlačiť jeho funkciu. Do tela sa dostávajú prostredníctvom potravy živočíšneho pôvodu s vyšším obsahom tuku (lokálne produkovanej v kontaminovanej oblasti) a tiež prostredníctvom inhalácie častíc z ovzdušia, na ktorých sú adsorbované PCB. U detí spôsobujú sluchové postihnutie, poruchy zubnej skloviny a vývojové poruchy plodu.
Najviac zarážajúcim faktom na celej situácii je, že vypúšťanie toxických vôd do odkaliska funguje aj napriek veľkým námietkam miestnych starostov. Občianske združenie preto zastáva názor, že prítok toxických látok do odkaliska je potrebné zastaviť anulovaním povolení a rozhodnutí, ktoré tento stav umožňujú. Podobne ako Vrakuňa, aj Poša presakuje do podzemnej vody a tým aj do studní okolitých obcí. Hoci je rozpustnosť PCB vo vode nízka, jeho prítomnosť v sedimentoch bola potvrdená, preto je vysoké riziko pri zakalenej vode studní, že daný sediment bude obsahovať PCB. Tieto analýzy zakalenej vody na PCB sú v procese skúmania a môžu poukázať na prítomnosť PCB aj na zelenine a krmive pre domáce zvieratá. Existuje tu istá analógia so Žitným ostrovom, kde presakujúce kontaminanty ako atrazín z Vrakunskej skládky alebo iná záťaž znečistili pitnú vodu.
Dekontaminácia PCB látok v zemine, kaloch a budovách nasiaknutých týmito látkami je možná len kombináciou viacerých dekontaminačných techník. V Českej republike v Neratoviciach bola postavená dekontaminačná linka anglického výrobcu, ktorá využívala viacero procesov - vysokoteplotné pece (cca 700 °C), ktoré kontaminanty vyparia, a následnú chemickú katalytickú dehalogenáciu. K dispozícii boli aj rotačná pec pre stavebné odpady a ďalšie technologické zariadenia. Spaliny potom prechádzali zložitou sústavou filtrov a odlučovačov, aby sa zabránilo únikom nebezpečných látok do ovzdušia.
OZ Za našu vodu poukazuje na aktívnu environmentálnu záťaž - Odkalisko Poša, kde sa nachádza obrovské množstvo toxických látok vo vode, kale, ale aj v ovzduší. Združenie informovalo Ministerstvo životného prostredia, ako aj Slovenskú inšpekciu životného prostredia (SIŽP), aby urgentne zastavili vypúšťanie chemických látok do Odkaliska Poša a zaradili túto záťaž na jedno z prvých miest na komplexnú dekontamináciu. Členovia združenia zároveň vítajú deklarovanú prípravu konferencie MŽP SR na tému sanácie PCB na Zemplíne, ktorá má následne vytvoriť pracovnú skupinu. Združenie sa aktívne hlási ako spolupracujúci partner v tomto dôležitom procese, ktorého zanedbanie je spojené s dlhodobo kritickým zdravotným stavom mnohých občanov na Zemplíne. Riešenie vidia v odvedení Kyjovského potoka od odkaliska, jeho postupnom vysušení a neskoršej dekontaminácii. Ostatné PCB látky v Strážskom a v okolí Laborca, Michaloviec a Zemplínskej Šíravy bude potrebné zmapovať, postupne zhromaždiť na určenom mieste a dekontaminovať.
Konštrukcia hnacích prevodov: Princípy a výzvy
Vráťme sa k základom mechaniky a pozrime sa na konštrukciu hnacích prevodov. Návrh hnacích prevodov vyzerá na papieri jednoducho, ale jeden nesprávny výpočet môže zmeniť presné strojové zariadenie na nákladnú poruchu. Mnohí inžinieri zápasia s rozdielom medzi teóriou z učebníc a reálnym použitím, čo vedie k predčasným poruchám prevodov, nadmernému hluku alebo úplným poruchám systému.
Základný účel prevodovky
Okrem prenosu pohybu slúžia prevodovky ako základné nástroje na manipuláciu so silou a rýchlosťou. Fungujú ako rotujúce páky, ktoré znásobujú krútiaci moment, čím umožňujú malému motoru ľahko premiestniť ťažký náklad. Ide o získanie mechanickej výhody. Toto znásobenie krútiaceho momentu má však svoju cenu: rýchlosť. Pri zvyšovaní krútiaceho momentu sa úmerne znižujú otáčky. Tento kompromis je základom mechanickej konštrukcie.
| Prevodový pomer (poháňané:hnacie) | Zmena krútiaceho momentu | Zmena rýchlosti | Príklad prípadu použitia |
|---|---|---|---|
| Malé až veľké | Zvyšuje | Znižuje | Ťažký zdvíhací navijak |
| Veľké až malé | Znižuje | Zvyšuje | Vysokorýchlostný ventilátor |
| Rovnaká veľkosť | Nezmenené | Nezmenené | Jednoduchý dopravník |
Princíp mechanickej výhody spočíva v dômyselnom použití pák. Každý kontaktný bod medzi zubami dvoch ozubených kolies funguje ako oporný bod, ktorý umožňuje znásobenie sily. Túto výhodu určuje prevodový pomer, ktorý je daný počtom zubov hnacieho a hnaného prevodu. Vysoký prevodový pomer znamená výrazné znásobenie krútiaceho momentu. Interakcia prebieha pozdĺž kruhu rozstupu, pomyselného kruhu, do ktorého sa zuby účinne zapájajú.
Tlakový uhol a jeho vplyv
Tlakový uhol je kľúčovým parametrom pri konštrukcii prevodovky, ktorý určuje smer sily medzi priliehajúcimi zubami ozubeného kolesa. Najbežnejšie uhly tlaku sú 14,5°, 20° a 25°.
- Uhol 14,5°: Starší štandard, zabezpečuje plynulejšiu a tichšiu prevádzku s menším zaťažením ložiska, ale zuby sú slabšie.
- Uhol 20°: Súčasný priemyselný štandard, ponúka skvelú rovnováhu medzi pevnosťou, účinnosťou a primeranou hlučnosťou.
- Uhol 25°: Používa sa vo vysoko výkonných aplikáciách, poskytuje maximálnu pevnosť zubov, ale generuje väčšiu hlučnosť a vyššie zaťaženie ložísk.
Väčší tlakový uhol vytvára širší a hrubší zub ozubeného kolesa, čím je pevnejší a odolnejší voči ohýbaniu a lámaniu. Zvyšuje však aj radiálnu zložku sily, ktorá pôsobí na hriadeľ a ložiská.
Modul a priemerná rozteč
Modul a priemerná rozteč sú základným jazykom konštrukcie ozubených kolies. Tieto hodnoty určujú veľkosť zubu ozubeného kolesa, čo priamo ovplyvňuje jeho pevnosť a celkový výkon. Väčší modul (alebo menšia priemerná rozteč) znamená väčšie a silnejšie zuby, ideálne pre aplikácie s vysokým krútiacim momentom. Menší modul poskytuje jemnejšie a presnejšie zuby pre aplikácie vyžadujúce hladkú a tichú prevádzku. Aby sa dve ozubené kolesá správne spojili, musia mať rovnaký modul alebo priemernú rozteč.
Vôľa a koreňová vôľa
Vôľa (spätná väzba) je rotačná voľná vôľa medzi zubami, zatiaľ čo koreňová vôľa je radiálna medzera medzi hrotom zuba a koreňom súosého ozubeného kolesa. Tieto medzery nie sú chybou, ale nevyhnutnými konštrukčnými prvkami, ktoré umožňujú mazanie, prispôsobujú sa výrobným toleranciám a zabraňujú zaseknutiu v dôsledku tepelnej rozťažnosti. Vôľa umožňuje vytvorenie mazacieho klina a zabraňuje priamemu kontaktu kovu s kovom.
Kontaktný pomer a poruchy zubov
Kontaktný pomer udáva priemerný počet dvojíc zubov, ktoré sú v danom čase v kontakte. Pomer nad 1,0 je nevyhnutný pre plynulý prenos pohybu. Vyšší kontaktný pomer vedie k hladšej prevádzke, zníženej hlučnosti a lepšej distribúcii zaťaženia, čím sa zvyšuje životnosť ozubených kolies.
Hlavné spôsoby porúch zubov ozubených kolies sú:
- Únava zubov v ohybe: Trhlina vzniká v koreni zuba, kde sú najvyššie ohybové napätia, čo vedie k úplnému zlomeniu zuba.
- Únava pri kontakte s povrchom (pitting): Prejavuje sa ako jamky na pracovných plochách zubov, spôsobené vysokým, opakovaným kontaktným tlakom.
Vývoj počítačových komponentov: Prečo sú grafické karty „hore nohami“?
V súvislosti s technickým vývojom a dizajnom je zaujímavé pozrieť sa aj na evolúciu počítačových komponentov. Grafické karty sú dnes bežne umiestňované v skrini počítača tak, že ich chladiče smerujú nadol, teda „hore nohami“ z pohľadu tradičného umiestnenia. Toto usporiadanie má svoje historické korene.
Pôvodné konektory prídavných kariet pre štandardnú 16-bitovú zbernicu ISA, ktoré boli v prvých počítačoch IBM PC, boli orientované tak, že čipy smerovali nahor. S príchodom modernejšej zbernice PCI v 90. rokoch, ktorá sa začala používať spolu s ISA, výrobcovia základných dosiek otočili sloty PCI. To umožnilo zdieľať rovnakú pozíciu v rámci skrinky, pričom ISA karty boli komponentmi hore a PCI karty komponentmi dole. V čase, keď počítačové skrinky ležali, tento rozdiel nebol problémom, pretože teplý vzduch mohol prirodzene stúpať nahor.
Problém nastal, keď sa skrinky počítačov postavili a karty PCI sa ocitli „hore nohami“. Keď ISA sloty z dosiek úplne zmizli a zostala len PCI zbernica, otočenie slotu nebolo možné bez toho, aby sa znemožnilo osadenie starších PCI kariet. Neskôr, s príchodom zberníc AGP a následne PCIe, sa situácia z hľadiska umiestnenia kariet nezmenila. Dôvodom bola predovšetkým zotrvačnosť a koncepcia komponentov dosiek. Hornú pozíciu pri výstupoch zo skrinky si natrvalo zabrala grafická karta. Súčasné umiestnenie komponentov ako chladiče CPU, RAM moduly a zadný panel už nedovoľujú otočenie slotu grafickej karty bez zmeny formátu dosky.
Existoval pokus zmeniť toto usporiadanie s BTX formátom od Intelu na prelome rokov 2004 a 2005, ktorý mal zabezpečiť lepšie chladenie vďaka priamemu toku vzduchu. Tento formát však nebol úspešný a grafické karty zostali v bežných ATX zostavách orientované „hore nohami“.
Dnes je možné grafickú kartu otočiť na vlastnú päsť pomocou PCIe riser káblov, ktoré umožňujú posunúť slot na ľubovoľné miesto mimo základnej dosky, čo je však náročnejšie na realizáciu a vyžaduje špeciálny dizajn skrinky.
