Vývoj komínov a komínových systémov prešiel v posledných desaťročiach významnou transformáciou. Podnetom na inováciu komínových telies sú predovšetkým moderné vykurovacie zdroje, ako sú kondenzačné kotly. Tieto pokročilé technológie priniesli so sebou nové výzvy, najmä v oblasti odvodu spalín a odolnosti komínových konštrukcií voči agresívnemu kondenzátu. Pochopenie vývoja a princípov fungovania moderných komínových systémov je kľúčové pre zabezpečenie bezpečnej, efektívnej a dlhodobo udržateľnej prevádzky vykurovacích zariadení.
Problémy starších komínov s modernými kotlami
Problémy s jednovrstvovými murovanými komínmi sa naplno prejavili s nástupom plynových kotlov. Spaliny plynu, najmä zemného plynu s dominantnou zložkou metánu, obsahujú značné množstvo vodnej pary. Pri spálení 1 m³ metánu vznikne približne 1,5 kg vody vo forme pary. V starších komínoch, kde sa spaliny ochladzovali na nižšie teploty, dochádzalo k ich kondenzácii na stenách. Táto vlhkosť, v kombinácii s agresívnymi oxidmi dusíka prítomnými v spalinách, vytvárala kyselinu. Táto kyselina postupne narúšala štruktúru murovaných komínov. V interiéri sa na susediacich stenách mohli objaviť sivé alebo čierne mokré škvrny, signalizujúce prenikanie vlhkosti. V zimných mesiacoch mohol proces zmrazovania a rozmrazovania kondenzátu vážne poškodiť komínovú konštrukciu v pomerne krátkom čase.
Počiatočné riešenia: Vyvložkované komíny
Na riešenie týchto problémov sa začali používať vyvložkované, teda dvojvrstvové komíny s komínovými vložkami. Spoľahli sa na vložky z hliníkového alebo pozinkovaného oceľového plechu. V čase ich zavedenia boli teploty spalín unikajúcich zo starších plynových kotlov relatívne vysoké, presahujúce 120 °C. Po zohriatí komína sa takmer všetok agresívny kondenzát odparil do ovzdušia. Toto riešenie bolo v danom kontexte považované za vyhovujúce.
Prechod na kondenzačné kotly a nová výzva
Prelom v komínovej technike nastal s rozšírením používania kondenzačných kotlov. Tieto moderné kotly pracujú na princípe využitia latentného tepla vodnej pary obsiahnutej v spalinách, čo vedie k výraznému poklesu ich teploty. Teplota spalín z kondenzačných kotlov môže klesnúť až na 30 °C. Denne sa v komíne môže vytvoriť niekoľko litrov kondenzátu, ktorý je schopný za niekoľko mesiacov rozleptať aj hliníkovú vložku. Tento fakt si vyžiadal ďalšie inovácie v oblasti komínových systémov.
Moderné trojvrstvové komíny a ich konštrukcia
Výrobcovia komínov zareagovali na problémy s kondenzáciou pri spaľovaní plynu ponukou nových trojvrstvových komínov. Tieto systémy sa skladajú z troch základných častí:
- Komínová tvárnica: Nosná časť, ktorá zabezpečuje statické vlastnosti celého komínového telesa. Zabezpečuje stabilitu a odolnosť konštrukcie.
- Komínová vložka: Vnútorná rúra, ktorou priamo prechádzajú spaliny. Materiál a konštrukcia vložky sú kľúčové pre jej odolnosť voči teplote, korózii a vlhkosti.
- Tepelná izolácia: Vrstva medzi tvárnicou a vložkou, ktorá zabraňuje prílišnému ochladzovaniu vložky a tým aj tvorbe kondenzátu. Zabezpečuje optimálnu prevádzkovú teplotu vnútornej vložky.
Materiály komínových vložiek
Pri stavbe komínov sa začali vo veľkej miere využívať najmä keramické (vypaľované) komínové vložky na báze šamotu. Už v bežnom vyhotovení sa vyznačujú rozmerovou presnosťou a vnútornou hladkou stenou. Použitý materiál je odolný proti vyhoreniu sadzí v komíne a je kyselinovzdorný.
Spočiatku sa aj tieto vložky používali s kondenzačnými kotlami. Avšak vzhľadom na ich, hoci nízku, priepustnosť vody boli nahradené vložkami na báze šamotu vyrábanými novou technológiou izostatického lisovania. Izostatické lisovanie je metóda spekania práškového materiálu pri vysokej teplote a tlaku v médiu (najčastejšie argón alebo hélium), ktoré prenáša tlak rovnomerne zo všetkých strán. Vďaka tomu sa dosiahne pevná, vodotesná a nenasiakavá štruktúra výlisku. Vylisované vložky môžu mať tenké steny, čo znamená, že sa rýchlo zahrejú, a tým šetria energiu.
Na výrobu oceľových vložiek sa používa špeciálna ušľachtilá oceľ, ktorá je odolná proti agresívnemu kondenzátu, vysokým teplotám a tlaku. Ich výhody zahŕňajú odolnosť proti vyhoreniu sadzí, dlhú životnosť, hladkosť stien, nízku tepelnú zotrvačnosť, pevnosť, odolnosť proti nárazom a nízku hmotnosť.
Ak teplota spalín neprekročí 120 °C, v prípade kondenzačných kotlov možno použiť aj plastové komínové vložky. Sú vodotesné, odolávajú agresívnemu kondenzátu, sú ľahké a cenovo dostupné.
Inovatívne komínové tvárnice a ich funkcie
Novinkou na trhu sú tvárnice z keramiky s tehlovým vzhľadom. Brúsené keramické komínové tvarovky spájané lepidlom zaisťujú presnosť a rýchlosť stavby komínového telesa.
Tepelná izolácia je neodmysliteľnou súčasťou moderných komínových systémov. Zabraňuje prudkým teplotným zmenám, kondenzovaniu spalín, prehrievaniu komínového telesa a vzniku prasklín. Z hľadiska požiarnej bezpečnosti sú najvhodnejšou tepelnou izoláciou rohože alebo pásy z minerálnej vlny, ktoré obopínajú komínovú vložku. Pri niektorých typoch komínov sa pásy s vhodnou veľkosťou vkladajú do tvárnic počas stavby komína.
Prierez trojvrstvového komína tvorí komínová vložka, izolácia a tvárnica (zvnútra von). Dokonalejšie komínové systémy už majú tepelnú izoláciu integrovanú priamo v komínových tvárniciach. Okrem zrýchlenia stavby komína má táto integrácia hlavný účel: medzi komínovou vložkou a tepelnou izoláciou je medzera.
Systémy prívodu vzduchu na spaľovanie

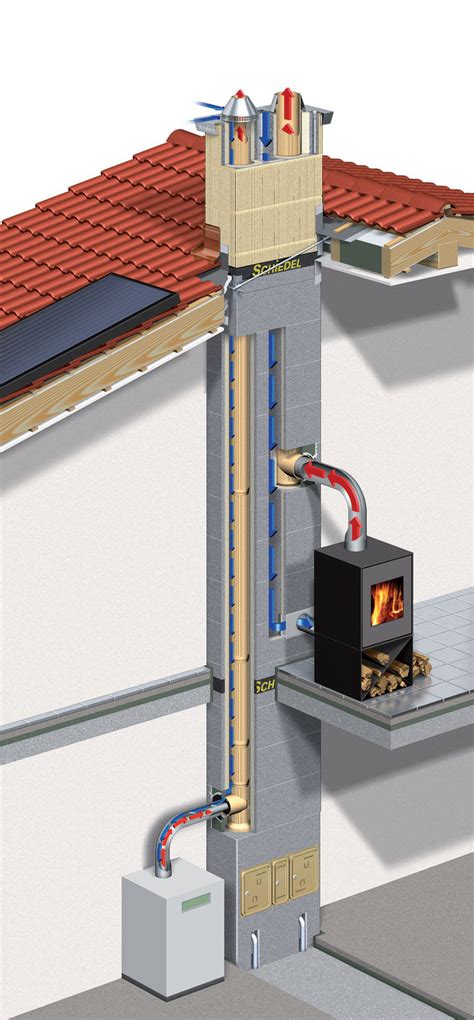

Táto medzera slúži na privádzanie vzduchu potrebného na spaľovanie paliva k spotrebiču. Tento systém je známy ako "rúry v rúre" alebo "vzduch zvonka". Medzera má optimálnu šírku tak, aby sa vložky príliš neochladzovali, ale zároveň aby bolo zabezpečené dostatočné množstvo palivového vzduchu. Iné typy tvárnic umožňujú privádzať palivový vzduch cez špeciálnu šachtu.
Tieto typy komínov sú určené predovšetkým pre tepelné spotrebiče s uzavretým systémom spaľovania, ako sú turbo kotly alebo kozubové vložky, ktoré neodčerpávajú vzduch na horenie z miestnosti. Ak sa spaľovací vzduch odoberá z miestnosti, musí sa zároveň privádzať zvonka, čím sa ochladzuje interiér. Vzduch, ktorý prúdi k uzavretému spotrebiču cez komín, sa predhrieva, čo uľahčuje spaľovanie. Vďaka integrovanej izolácii komín neochladzuje priestory interiéru. Preto sú nové utesnené komíny bez potreby zadného vetrania a bez tepelných mostov, spolu s uzavretými spotrebičmi, vhodným riešením pre tzv. pasívne domy, ktoré majú minimálne tepelné straty.
Systémové komíny a ich výhody
Systémový komín tvoria kompatibilné prvky od jedného výrobcu. Najdôležitejšie sú šamotové vložky, izolácia a špeciálne komínové tvárnice. Vďaka tomu prebieha výstavba rýchlo a minimalizuje sa vznik chýb. Ideálne by mal komín stavať pracovník zaškolený výrobcom komínového telesa, podľa predpísaného návodu a projektu. Ak sa pri poškodení komína preukáže, že ho zavinila nesprávna technológia výstavby, vzniknutú škodu znáša realizátor. Montáž systémového komína však zvládne aj zručný človek. Pri nanášaní malty je dôležité zabrániť jej vnikaniu do vetracích otvorov. Spoj tepelnej izolácie musí byť umiestnený tak, aby sa neupchali kanáliky zadného vetrania.
Dymovod a spôsob napojenia vykurovacieho zariadenia musí pred spustením komína do prevádzky schváliť revízny technik. Dymovod je časť komínového systému, ktorá spája tepelný spotrebič s komínom. Na strane komína je pripojený k sopúchu. Sopúch je otvor so spojovacím hrdlom v komínovom plášti, ktorý slúži na pripojenie dymovodu na prieduch komína. Sopúchy nesmú mať väčší prierez ako prierez komínového prieduchu. Dymovod by mal byť čo najkratší, s plynulými zmenami smeru a minimálnou nerovnosťou vnútorného povrchu. Dymovod treba od komína odizolovať.
Oplechovanie komína rýchlo a bezpečne (Rýchly návod krok za krokom)
Bezpečnostné medzery a tepelná izolácia prestupov
Komínová konštrukcia nesmie byť namáhaná inými stavebnými dielcami. Medzi komínom a stropnou (strešnou) konštrukciou musí byť medzera minimálne 3 cm, ktorá sa vyplní nehorľavým izolačným materiálom. Priestup strešnou konštrukciou treba oplechovať - buď klampiarsky, alebo pomocou hotových flexibilných tesnení. Aby priestup komína cez strechu nebol príčinou vzniku tepelných mostov, treba ho dodatočne tepelne izolovať. Dutiny tehlových tvaroviek možno vyplniť perlitom, čím sa zníži prechod tepla cez komín v zvislom smere. Komín treba v hornej časti spevniť oceľovou výstužou.
V nadstrešnej časti sa komín musí tepelne zaizolovať, aby sa zabránilo kondenzácii pary. Potom možno komín buď omietnuť, obložiť, alebo obmurovať. Muruje sa na betónovej, tzv. krakorcovej doske. Na obklady sa používajú keramické obkladové pásiky, platne alebo strešná krytina.
Iným výhodným riešením je, ak sa v nadstrešnej časti pokračuje systémovými dekoratívnymi tvárnicami - prstencami. Tretí spôsob je pokračovanie komínovými tvárnicami do konečnej výšky komína, tepelná izolácia nadstrešnej časti, oplechovanie a následné nasunutie prefabrikovaného opláštenia, tzv. komínového plášťa alebo návleku. Oplechovanie má byť 20 až 30 cm nad úrovňou strešnej krytiny, aby siahalo až dovnútra návleku. Tým sa vytvorí dostatočná ochrana proti dažďu a snehu.
Aj na plochej streche pri tomto spôsobe úpravy komína vyvedieme v mieste priestupu po obvode komínového telesa hydroizolačnú fóliu na tzv. atikovom plechu do výšky 20 až 30 cm. Nad prienikom komína cez strechu je potrebné vytvoriť odvodňovací žliabok z fólie alebo plechu. Všetky škridle okolo komína musia byť riadne prichytené.
Detaily tesnenia a oplechovania
Pred aplikáciou tesniaceho pásu okolo komína musí byť podklad suchý a bez prachu. Teplota by mala byť pri lepení tesniaceho pásu minimálne +8 °C. Dĺžka tesniaceho pásu okolo prednej strany komína sa určí ako súčet šírky prednej strany komína a dvojcentimetrového presahu na každej strane komína (celkový presah 4 cm). Tesniaci pás sa v strede preloží. Z tesniaceho pásu sa stiahne ochranná fólia, pás sa nalepí na prednú stranu komína a na priľahlú škridlu.
Dĺžka tesniaceho pásu na boky komína sa určí sčítaním dĺžky spodného okraja už nalepeného tesniaceho pásu, dĺžky komína a pripočítaním 25 cm na vrchnú časť za komínom. Z tesniaceho pásu sa odstráni ochranná fólia a pás sa nalepí zvislo na bočnú stranu komína v smere od spodného okraja prednej časti. Nasleduje vytvorenie komínového úžľabia. Z hornej polovice tesniaceho pásu sa odstráni ochranná fólia a pás sa nalepí na komín. Následne sa odstráni tesniaci pás zo spodnej polovice a ten sa nalepí na škridlu. Podľa potreby možno predĺžiť komínové úžľabie napojením nového tesniaceho pásu. Pozdĺž spodného pásu úžľabia komína sa nalepí s presahom ďalší pás tesniaceho pásu.
Tesniaci pás sa zakončí pomocou krycích líšt. Začne sa opäť od prednej strany komína. Lišta sa odstrihne na šírku komína, ku ktorej sa pripočíta približne 1 cm na každú stranu. Lišta sa pripevní na komín pomocou tesniacich skrutiek a rozperiek tak, aby hore ležiaca profilovaná hrana prekryla tesniaci pás.
Na tmelenie a opravy klampiarskych prvkov, ako sú priestupy cez strechu, oplechovanie okolo komínov, atík či ríms, je potrebné použiť klampiarsky tmel, ktorý priľne na rôzne materiály. Vysokoflexibilný a ľahko tvarovateľný pás Tondach Tuning je vhodný na utesnenie detailov okolo konštrukcií prestupujúcich cez strešnú krytinu. Je vyrobený z profilovaného hliníka s hrúbkou 0,12 mm s butylovou samolepiacou vrstvou. Hliníkový plech sa vďaka mriežkovému plisovaniu prispôsobí akémukoľvek tvaru. Lepiaca butylová hmota vytvorí pevné spojenie odolné voči poveternostným vplyvom.
Výber komínového systému: Myslite perspektívne
Hoci moderné komínové systémy eliminujú riziko požiaru na minimum, neodborná realizácia a zle zvládnuté detaily môžu ovplyvniť celkovú spokojnosť. Ani investícia do najkvalitnejšieho systému nemusí byť účinná, ak zlyhá ľudský faktor.
Pri výbere komína je dobré myslieť aj na možnosť zmeny vykurovacieho paliva v budúcnosti. Ak dnes preferujete plynové vykurovanie, neznamená to, že v budúcnosti nebudete chcieť prejsť na inú alternatívu. Zvážte si, či chcete komín s jedným alebo dvoma prieduchmi. Jednoprieduchový komín vás môže obmedziť pri zmene paliva. S dvojprieduchovým komínom nebudete musieť riešiť náročnú prestavbu.
Význam projektu a správneho umiestnenia
Návrh komína by mal byť zverený projektantovi. Tým si môžete byť istí, že komín bude na správnom mieste a bude spĺňať všetky zákonom stanovené podmienky. Komín by sa mal ideálne umiestniť do stredu stavby, čím sa zabezpečia optimálne rozptylové podmienky vo voľnom prúdení vzduchu. Súčasťou návrhu je aj stanovenie minimálnej výšky a priemeru prieduchu komína. Najmenšia výška vyústenia komína musí byť 4 metre nad terénom. Nezanedbateľná podmienka je tiež prevýšenie ústia komína nad strešnou konštrukciou.
Voľba komínovej vložky podľa spotrebiča
Výber komínovej vložky závisí od spotrebiča napojeného do komína a od typu paliva.
- Hliníkové vložky: Možno použiť iba v komíne pre plynový spotrebič. Pre tuhé palivá sú zakázané. Majú obmedzenú životnosť, zvyčajne dva až päť rokov.
- Šamotové vložky: Hodí sa pre všetky typy palív. Majú najdlhšiu životnosť a sú bezpečné aj z hľadiska vznietenia spalín. Zaručujú maximálnu tesnosť komína a sú ideálne aj pri rekonštruovaných komínoch.
- Keramické vložky: Najčastejšie sa využívajú v novostavbách.
- Vložka z nehrdzavejúcej ocele: Vhodná na tuhé a plynné palivo. Má niekoľkonásobne dlhšiu životnosť ako hliník, je odolná proti vysokým teplotám a dostatočne tesná.
- Pozinkované či hliníkové kovové vložky: Odborníci im vyčítajú lámavosť, rýchle opotrebovanie a nedostatočnú odolnosť.
Stavba komínového telesa od základov
Komínové teleso sa staví na základ alebo na konštrukciu hrubej podlahy. Jednotlivé tvárnice sa spájajú klasickou maltou. Pri komínovom telese so zadným odvetrávaním je potrebné dodržať spôsob kladenia tepelnej izolácie. Spoj izolácie musí byť v osi kolmej na stenu tvárnice, aby sa zabránilo upchatiu kanálikov zadného odvetrávania.
Pri stavbe systému treba zohľadniť aj napojenie dymovodu. Dymovod by mal mať možnosť dilatovať. Preto musí byť medzi dymovodom od spotrebiča a vnútornou hranou napojovacieho kusa na dymovod medzera minimálne 0,5 cm. Napojovací kus treba vyviesť kolmo na stenu komínovej tvárnice, nikdy nie cez roh, pretože sa tým preruší prúdenie vzduchu v zadnom odvetrávaní. Nezabudnite na dostatočné množstvo čistiacich otvorov v dymovode pre pravidelnú kontrolu a čistenie komína.
Prestup komína cez strechu a jeho ukončenie
Náročnou úlohou je riešenie prestupov cez strechu. Otvor v strešnej konštrukcii musí byť o 3 až 6 cm väčší ako vonkajší rozmer komína. Táto medzera sa vyplní nehorľavým izolantom. V mieste, kde komín prestupuje strešnou konštrukciou, treba komínovú hlavu oplechovať. Šikmá strecha vyžaduje realizáciu dvoch prestupov - cez strop a cez strechu. Pri napájaní krytiny na komín je kľúčová precízna hydroizolácia. Prestup komína cez plochú strechu je jednoduchší, stačí realizovať len jeden prestup cez strop.
Keďže nadstrešná časť komína je najviac skúšaná poveternostnými vplyvmi a korozívnymi účinkami spalín, netreba podceňovať ani komínové ukončenie. Obľúbené sú najmä rôzne prefabrikované diely. Ako obklady komínových hláv sa používajú dosky alebo šablóny strešných krytín.
Sendvičové komíny: Moderné a efektívne riešenie
V posledných rokoch sa čoraz viac komínov vyrába zo sendvičových rúr. Tieto systémy ponúkajú relatívne nízku cenu, dlhú životnosť a atraktívny vzhľad. Sendvičová rúra má viacvrstvovú štruktúru: dve vrstvy kovu s izolačnou vrstvou medzi nimi.
- Výhody sendvičových komínov:
- Izolačná vrstva neumožňuje prehriatie vonkajšieho kovového plášťa, čím vytvára príjemnejšie podmienky v interiéri.
- Izolácia významne znižuje množstvo kondenzátu.
Sendvičové rúry sú vyrobené z pozinkovanej alebo nehrdzavejúcej ocele. Pozinkované sa používajú zriedka, skôr na odstraňovanie spalín z nízkoenergetických plynových kotlov alebo ohrievačov vody. Pre vysokoteplotné spaliny sú určené rúry z nehrdzavejúcej ocele. Hrúbka kovu sa pohybuje od 0,5 do 1 mm, hrúbka izolácie od 30 mm, 50 mm až po 100 mm. Tepelná izolácia z minerálnej vlny s hrúbkou 30 mm umožňuje odolávať teplotám do 250 °C, s 50 mm do 400 °C a so 100 mm do 850 °C. Dôležitá je aj značka minerálnej vlny, ktorá musí zodpovedať požadovanému teplotnému rozsahu.
Prvky komínového sendviča sa spájajú dvoma spôsobmi: pomocou zásuviek (pre vysokú tesnosť, vhodné pre plynové kotly) alebo vlnitých hrán (pre jednoduchšiu montáž). Pozdĺžny šev môže byť zváraný (v ochrannej atmosfére argónu, potrebný pre kotly na tuhé palivá, saunové pece a krby) alebo zložený.
Vedenie sendvičového komína
Existujú dva spôsoby vedenia komína von: cez stenu a pozdĺž vonkajšej steny, alebo cez strop a strechu. Ak je komín vedený po vonkajšej stene, v dôsledku teplotného rozdielu sa v ňom aktívne vytvára kondenzácia. Preto musí byť v spodnej časti komína namontované odpalisko s lapačom kondenzátu a čistiacim otvorom.
Pri vedení cez strechu je potrebných viac priechodov. Ak je dom jednopodlažný, stačí jeden priechod cez strop a druhý cez strechu. Inštalácia sendvičového komína na ulici si vyžaduje iba jednu priechodnú jednotku cez stenu, ale musí byť pripevnený k stene každých 1,5-2 metra.
Výška komína nad povrchom strechy závisí od miesta jeho vyústenia, ale minimálna výška by mala byť 5 metrov pre zabezpečenie normálneho ťahu. Ak nie je možné dosiahnuť túto výšku, použije sa odsávač dymu na vytvorenie núteného ťahu.
Pri vedení komína stenou je výhodnejšie vyviesť záver na úrovni dymovodu z kotla, pretože má menej kolien, čo zlepšuje ťah. Kachle musia byť umiestnené na nehorľavom podklade, stena za kachľami je chránená nehorľavou clonou. Otvor v stene musí spĺňať požiadavky požiarnej bezpečnosti (napríklad 250 mm od nehorľavých stien, 450 mm od horľavých stien). Do otvoru sa vloží priechodná jednotka z nehorľavého materiálu, do ktorej sa vloží sendvičová komínová rúra. Všetky medzery sa vyplnia tepelne odolnou izoláciou a otvor sa z oboch strán uzavrie nehorľavým materiálom.
Dôležitý bod: komín nesmie mať spoj dvoch rúrok vo vnútri steny. Potom sa nainštaluje podperná konzola. Odpalisko je spojené s potrubím prechádzajúcim stenou. V spodnej časti je odnímateľné sklo na zber kondenzátu.
Pri odstraňovaní komína cez strechu je potrebné zohľadniť umiestnenie podlahových nosníkov a krokiev. Potrubie musí prechádzať medzi týmito prvkami. Minimálna vzdialenosť od vonkajšej steny potrubia k palivovému článku musí byť najmenej 13 cm, ak je palivový článok chránený ohrievačom.
Inštalácia sendvičového komína z kotla na tuhé palivá začína kovovou rúrkou bez izolácie. V strope sa vyreže otvor spĺňajúci požiadavky požiarnej bezpečnosti. Okraje otvoru sa uzavrú nehorľavým tepelnoizolačným materiálom. Do výsledného boxu sa vloží komínové sendvičové potrubie, ktoré musí byť striktne vertikálne. Zvyšný priestor sa vyplní čadičovou vlnou alebo iným vhodným materiálom.
Pri prechode cez strechu sa v miestach prestupov fólie (parozábrana a hydroizolácia) rozrežú a zosilnia. Je dôležité dodržať predpísané vzdialenosti od horľavých materiálov a zabezpečiť správne utesnenie. Každé spojenie sendvičových modulov sa utiahne svorkou.
