V elektroinštaláciách, najmä pri starších systémoch z roku 1993, často vyvstáva otázka, či je možné pripojiť zásuvku na svetelný obvod. Táto otázka je obzvlášť relevantná pri rozširovaní existujúcej elektroinštalácie, kde sa nechceme púšťať do rozsiahlych rekonštrukcií, ale zároveň chceme zabezpečiť funkčnosť a dodržať bezpečnostné normy.
História a vývoj noriem
V minulosti, a to aj pri elektroinštaláciách z roku 1993, boli normy menej prísne v niektorých aspektoch ako dnes. Vtedajšie normy, ako napríklad ČSN 33 2130 z roku 1983 (ktorá bola zrušená k 1. septembru 2011), obsahovali špecifické ustanovenia týkajúce sa zapojenia zásuviek na svetelné obvody. V poznámke pod tabuľkou 5 v článku 4.7.4 sa uvádzalo: "Svetelný obvod je určený prevažne pre pevné pripojenie svietidiel, poprípade pre pripojenie svietidiel na zásuvky ovládané spínačmi. Na tento obvod možno pripojiť aj zásuvky, a to v jednej miestnosti najviac jednu zásuvku." Tento princíp sa čiastočne odrazil aj v neskorších edíciách normy.
Je dôležité poznamenať, že tieto normy boli zamerané na špecifické účely a obmedzenia. Svetelný obvod bol primárne navrhnutý pre napájanie svietidiel, nie pre všeobecné použitie, ktoré by mohlo znamenať pripojenie rôznych spotrebičov s nepredvídateľným odberom.
Prípadová štúdia: Veranda a nová zásuvka

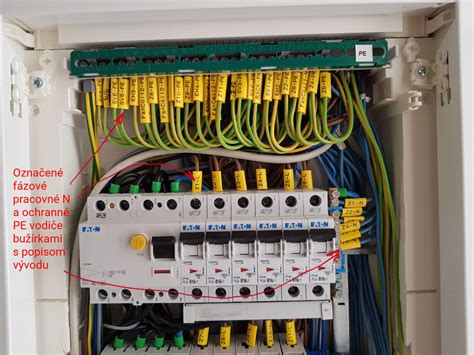

V konkrétnom prípade, ktorý bol predložený na posúdenie, sa jedná o elektroinštaláciu z roku 1993, ktorá využíva ochranu nulovaním a nemá prúdový chránič. V rozvodnici je osadený istič s hodnotou 10A a vývod ku svietidlám je realizovaný káblom AYKY 2x2,5. Úprava spočíva v tom, že zo svetelnej krabice, ktorá je pod omietkou a je istená 10A ističom, je pridaná jedna nová zásuvka káblom CYKY-J 3x1,5. Táto zásuvka je umiestnená na zastrešenej verande. Otázkou je, či je takéto riešenie prípustné a bezpečné, najmä pri posudzovaní podľa noriem platných v čase realizácie elektroinštalácie.
Technické a normatívne aspekty
Kľúčovým obmedzením v tomto prípade je istič s hodnotou 10A. Tento istič definuje maximálnu povolenú záťaž pre celý okruh. Hoci je kábel CYKY-J 3x1,5 dimenzovaný na vyšší prúd, celkový prúdový limit je daný ističom.
Podľa starších noriem, ako aj z hľadiska zdravého rozumu, sa uvádza, že na jeden svetelný obvod je možné pripojiť maximálne jednu zásuvku v jednej miestnosti. Toto pravidlo bolo zavedené s cieľom obmedziť riziko preťaženia svetelného okruhu, ktorý nebol primárne navrhnutý na napájanie rôznych spotrebičov. Zásuvka, na rozdiel od pevne pripojeného svietidla, umožňuje pripojenie akéhokoľvek spotrebiča, čím sa zvyšuje potenciálna záťaž na obvod.
V prípade zastrešenej verandy je dôležité zohľadniť aj vonkajšie vplyvy. Hoci je veranda zastrešená, môže byť vystavená vlhkosti, prachu alebo iným environmentálnym faktorom, ktoré by mohli ovplyvniť bezpečnosť elektroinštalácie, ak by nebola správne navrhnutá a chránená.
Dôsledky a odporúčania
Ak by sa mala táto úprava posudzovať podľa súčasných noriem, pravdepodobne by nebola považovaná za ideálnu. Súčasné normy kladú oveľa väčší dôraz na delenie elektroinštalácie na samostatné okruhy, najmä na zásuvkové a svetelné okruhy, a na používanie prúdových chráničov pre zvýšenie bezpečnosti.
Pokiaľ ide o staršie elektroinštalácie, revízny technik by mohol pri prehliadke síce nenájsť formálne závady podľa noriem platných v čase inštalácie, ale zároveň by mohol odporučiť rekonštrukciu z dôvodu zvýšeného rizika podľa súčasných meradiel bezpečnosti. Odporúčania by sa mohli týkať minimalizácie rizík, kým nebude vykonaná kompletná rekonštrukcia.
Prúdový chránič (RCD) – Ako funguje?
Zásuvky a ich použitie
Zásuvka je všeobecne určená na pripojenie rôznych spotrebičov. Ak je zásuvka pripojená na svetelný obvod, ktorý je zvyčajne dimenzovaný na nižšiu záťaž, môže dôjsť k preťaženiu. V praxi sa to môže prejaviť vypadnutím ističa, prehrievaním káblov alebo v krajnom prípade aj požiarom.

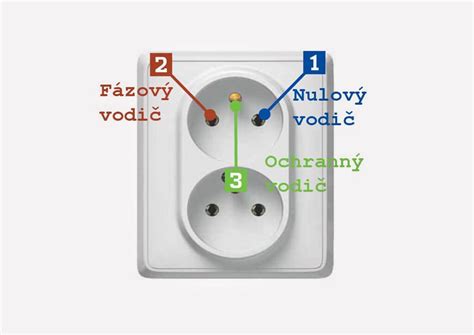

Pokiaľ ide o technické riešenie, viacnásobné zásuvky v jednom rámčeku, kde sa pripojujú káble na prívod a vývod, sa zvyčajne považujú za jeden zásuvkový vývod. To znamená, že prívodný kábel CYKY-J 3x2,5 sa pripojí len raz. Avšak, ak ide o dve nezávislé zásuvky vedľa seba v jednom rámčeku, každá s vlastným pripojením, sú fyzicky považované za dve zásuvky. Rozlišovanie medzi "dvojzásuvkou" (integrovaná jednotka) a "dvoma zásuvkami v dvojrámečku" je dôležité pri interpretácii noriem týkajúcich sa počtu zásuviek na okruh.
Záver a zhrnutie
Hoci pri elektroinštaláciách z roku 1993 mohlo byť za určitých obmedzení prípustné pripojiť jednu zásuvku na svetelný obvod, moderné normy a bezpečnostné hľadiská odporúčajú dodržiavať striktné delenie na svetelné a zásuvkové okruhy. V prípade rozširovania elektroinštalácie je vždy najlepším riešením konzultácia s kvalifikovaným elektrikárom a zváženie rekonštrukcie podľa aktuálnych predpisov.
Predlžovačky, hoci sú bežným doplnkom, nie sú určené na pevnú inštaláciu a ich nadmerné používanie môže viesť k ďalším rizikám. Vždy je lepšie zabezpečiť dostatočný počet zásuviek priamo v elektroinštalácii, správne dimenzovaných a zapojených na príslušné okruhy.
V súvislosti s predloženou problematikou je dôležité si uvedomiť, že "zdravý rozum" by nemal byť pri elektroinštaláciách opomínaný, aj keď sa odvolávame na staršie normy. Bezpečnosť by mala byť vždy na prvom mieste.
