Správne navrhnutá vnútorná kanalizácia je nevyhnutná pre bezproblémové fungovanie splaškového odtoku v každej domácnosti. Kľúčovým parametrom, ktorý zabezpečuje efektívny pohyb odpadových vôd a predchádza nepríjemným problémom, je optimálny sklon kanalizačného potrubia. Tento článok sa podrobne zameriava na dôležitosť správneho spádu, jeho výpočet, vplyv na funkčnosť systému a riešenia v rôznych situáciách.
Základné princípy fungovania gravitačnej kanalizácie

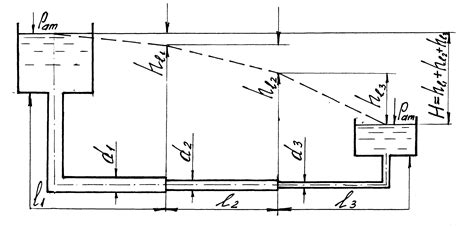

Odtok odpadových vôd vo väčšine prípadov funguje na princípe gravitácie. To znamená, že všetky odtoky odchádzajú samy, pod vplyvom gravitačných síl. Aby sa však odpadové vody mohli efektívne pohybovať, potrubia musia byť uložené nielen vodorovne, ale so špecifickým sklonom. Tento sklon je regulovaný stavebnými predpismi a normami, ktoré zabezpečujú optimálnu rýchlosť prúdenia a zabraňujú hromadeniu nečistôt.
Význam správneho spádu kanalizačného potrubia
Správny sklon kanalizačného potrubia určuje, ako efektívne voda a nečistoty odtekajú do hlavného vedenia. Existujú dva hlavné scenáre, kedy nesprávny sklon spôsobuje problémy:
- Príliš nízky sklon: V tomto prípade voda opúšťa potrubie veľmi pomaly, čo vedie k hromadeniu sedimentu a častému upchávaniu. V potrubiach sa usadzuje mastnota a iné nečistoty, ktoré brzdia prirodzený odtok splaškov. V extrémnych prípadoch môže dôjsť k zatopeniu interiéru spätným vzdutím odpadových vôd, čo predstavuje nielen škodu, ale aj vážne hygienické riziko.
- Príliš veľký sklon: Tento prípad nie je o nič lepší. Voda síce odteká rýchlo, ale v potrubí zostávajú pevné inklúzie, ktoré sa neopracujú. Tieto častice môžu hniť, šíriť nepríjemné arómy a časom tiež spôsobiť upchatie. Rýchly odtok nestihne vyplaviť pevné látky z vnútra kanalizačného potrubia.
Ako určiť správny sklon?
Sklon kanalizačného potrubia sa zvyčajne udáva v percentách alebo ako rozdiel vo výškach na meter dĺžky. Odporúčaný minimálny sklon pre vodorovné vedenie je 2 %, čo znamená spád 2 cm na každý meter dĺžky potrubia. V niektorých prípadoch, najmä pri pripájaní jednotlivých zariaďovacích predmetov, sa odporúča minimálny sklon 3 %. Tento parameter však závisí od viacerých faktorov, ako je priemer potrubia, typ budovy a použité materiály.
Pre klasickú domovú kanalizáciu s dvoma kúpeľňami, jednou kuchyňou a bežným počtom prípojok na domáce spotrebiče a sanitu, by mal byť výsledný sklon navrhnutý tak, aby zabezpečil plynulý odtok. Napríklad, ak položíte kanalizáciu so sklonom 3 cm/m a jej dĺžka je 25 metrov, celkový spád bude 75 cm.
Výpočet sklonu
Výpočet sklonu je pomerne jednoduchý. Ak poznáte požadovaný sklon v percentách (napr. 2 %) a dĺžku potrubia v metroch (napr. 15 m), celkový pokles vypočítate vynásobením týchto hodnôt:
Celkový pokles = (Požadovaný sklon v %) / 100 * (Dĺžka potrubia v metroch)
Príklad: Pre 15 metrov dlhé potrubie s 2% sklonom bude celkový pokles: (2 / 100) * 15 m = 0,3 m alebo 30 cm.
SNiP (Stavebné normy a pravidlá) uvádzajú sklon v desatinných číslach, napríklad 0,02 alebo 0,03, čo zodpovedá 2 % a 3 % sklonu.
Typy potrubí a ich dimenzovanie
Pri inštalácii kanalizačného systému je dôležité zvoliť aj správny priemer potrubia. Pre WC sa zvyčajne používa minimálna svetlosť DN 100. Pre umývadlo, vaňu alebo bidet postačuje priemer 40 mm, pre sprchovaciu vaničku a práčku 50 mm. Projektant nadimenzuje potrubie tak, aby presne zodpovedalo konkrétnej situácii a predchádzalo sa tak predimenzovaným alebo poddimenzovaným potrubiam, ktoré spôsobujú nedokonalé odtekanie.
Materiály kanalizačných potrubí sa líšia svojimi vlastnosťami. V súčasnosti sa najčastejšie používajú plastové potrubia (PVC, PE, PP) pre ich odolnosť voči korózii, nízku hmotnosť a jednoduchú montáž. Tradičnejšie materiály ako liatina, oceľ, kamenina či betón majú svoje špecifické výhody a nevýhody, ktoré sa zohľadňujú pri voľbe vhodného riešenia.
Vertikálne a horizontálne vedenie kanalizácie

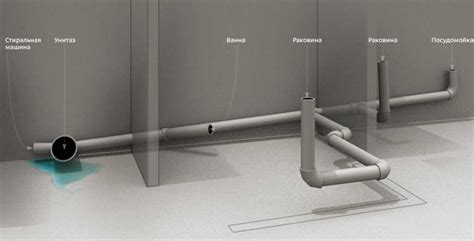

Odtokové potrubie, resp. odtoky realizované v toaletách, kúpeľniach alebo pre drezy, umývačky riadu a práčky, sú vedené vertikálne a horizontálne po dome.
Vertikálne potrubie
Pri vertikálnom potrubí je často potrebné preraziť nosné alebo medzipodlažné dosky. Preto je dôležité poznať ich polohu, ktorá je neoddeliteľnou súčasťou každej dobre pripravenej dokumentácie pre realizáciu stavby. Na zníženie nákladov na stavbu domu je dôležité mať čo najmenej vertikálnych trás. Z technických dôvodov sa odporúča kúpeľne a toalety umiestniť v dispozícii nad sebou alebo v čo najväčšej blízkosti. Napojením na jedno vertikálne potrubie ušetríte za drahé rozvody vody a odpadu. PVC rúry používané na tento účel majú zvyčajne priemer 11 cm.
Horizontálne potrubie
Horizontálne potrubie sa kladie pozdĺž podláh alebo ešte lepšie pod cementové či iné potery. Priemer kanalizačného potrubia sa pohybuje od 7,5 do 11 cm, v závislosti od zaťaženia. Ako už bolo spomenuté, minimálny spád pre vodorovné vedenie je 2 %. Často sa stáva, že v podlahovej doske nie je dostatok miesta pre potrebný spád, a kanalizácia musí byť realizovaná pod zaveseným stropom.
Napojenie na verejnú kanalizáciu a alternatívy
Dôležitou súčasťou domáceho kanalizačného potrubia je napojenie na verejnú kanalizáciu, žumpu (septik) alebo malú čističku odpadových vôd. Zvyčajne sa takéto napojenie vykonáva pomocou rúr s priemerom 20 cm. Vývody z objektu sú realizované pomocou kanalizačných revíznych šácht, ktoré sú zakryté liatinovými poklopmi. Ideálne je, ak je šachta umiestnená na každom spoji dvoch alebo viacerých potrubí.
Ak vo vašej oblasti nie je k dispozícii verejná kanalizácia, existujú alternatívy likvidácie a čistenia odpadových vôd:
- Vlastná čistiareň odpadových vôd: Toto zariadenie čistí odpadovú vodu na vašom pozemku pred jej vypustením do životného prostredia.
- Septik: Nádrž, v ktorej sa zhromažďuje a rozkladá odpadová voda.
- Kompostovacia toaleta: Ekologický spôsob čistenia odpadových vôd, ktorý využíva biologické procesy na rozklad prírodného odpadu a výrobu kompostu.

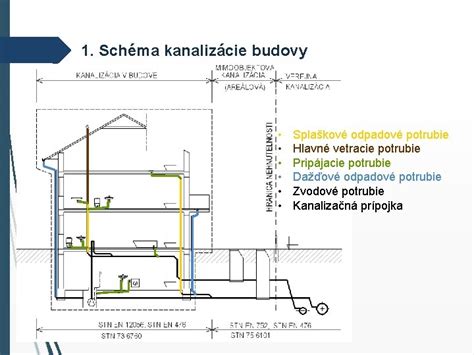

Vetranie kanalizácie a jeho význam
Správne vetranie vnútornej kanalizácie je rovnako dôležité ako jej spád. Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí. Tento podtlak môže viesť k "vysatiu" vody zo zápachových uzáverov (sifónov), čím dôjde k šíreniu zápachu z kanalizácie do interiéru.
Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu, ktorý môže byť až 35-násobne väčší ako prietok vody.
V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom (AAV ventil). Je dôležité poznamenať, že AAV ventil nenahrádza hlavné odvetranie nad strechu a v budove môže byť inštalované len jedno odpadové potrubie s privzdušňovacím ventilom.
Riešenie problémov a diagnostika
V prípade netesnosti odtokového potrubia je dôležité okamžite konať, aby sa predišlo ďalším škodám. Zavolajte skúseného inštalatéra a kým čakáte na jeho príchod, vypnite prívod vody do domu, ak je únik spojený s vodovodným potrubím. Ak sa únik nachádza v blízkosti elektrických inštalácií, vypnite napájanie. Pod presakujúce potrubie umiestnite nádoby na zachytávanie vody. Po odstránení poruchy postihnuté miesto dôkladne vysušte.
Zlý sklon potrubia sa často zamieňa za bežné upchatie, no problémy sa opakujú alebo vracajú aj po prečistení. Reakcia jednej vetvy kanalizácie na používanie druhej, alebo pomalé odtekanie, často poukazuje na chybnú geometriu potrubia, nie na jeho zanesenie. Niektoré chyby v sklone sa dajú rozpoznať len pomocou technickej diagnostiky, najpresnejšou metódou je monitoring potrubia kamerou. Pri novostavbách sa odporúča sklon kontrolovať ešte pred zasypaním výkopov. Pri starších stavbách je vhodné preveriť celý systém pred rekonštrukciou.
Dôležitosť profesionálneho návrhu a inštalácie
Kompletná rekonštrukcia systému, najmä v starších budovách, si vyžaduje posúdenie odborníkom. Zlý sklon potrubia je tichý technický problém, ktorý spôsobuje chronické poruchy. Jeho odhalenie si vyžaduje odborný prístup a riešenie závisí od konkrétneho stavu systému. Aj drobná chyba v sklone môže neskôr znamenať vysoké náklady na opravu.
Pri inštalácii kanalizačných potrubí je dôležité dodržiavať pokyny výrobcu a príslušné normy. Pri kladení vnútorného potrubia je lepšie odraziť vodorovnú čiaru od steny a na ňu naniesť úroveň budovy. Pri vonkajšej kanalizácii je potrebné vykopať priekopu s dostatočnou hĺbkou pre pieskový vankúš, ktorý zabezpečí správne uloženie potrubia a jeho sklon.
Pred začiatkom prevádzky sa kanalizácia musí podrobiť špeciálnej kontrole, ktorá pozostáva z technickej prehliadky a skúšky vodotesnosti. Technickú prehliadku vykonávajú špecializované firmy ešte pred zakrytím potrubia.
Dodržiavanie správneho sklonu kanalizačného potrubia je základným predpokladom pre dlhodobú a bezproblémovú funkčnosť celého systému. Investícia do kvalitného návrhu a odbornej inštalácie sa vždy oplatí, čím predídete budúcim nákladným opravám a nepríjemnostiam.
