Správne navrhnutý sklon kanalizačného potrubia je kľúčový pre efektívne odvádzanie odpadových vôd a nečistôt. Nesprávny sklon môže viesť k vážnym problémom, od opakovaných upchatiach až po hygienické riziká a značné finančné náklady na opravy. Tento článok sa detailne zaoberá problematikou sklonu kanalizácie, od vnútorných rozvodov až po pripojenie na verejnú kanalizáciu, s cieľom poskytnúť komplexný prehľad pre rôznych čitateľov.
Základné princípy a normy pre sklon kanalizácie
Sklon kanalizačného potrubia, často vyjadrovaný v percentách alebo centimetroch na lineárny meter, určuje rýchlosť, akou odpadová voda a pevné častice pretekajú systémom. Cieľom je dosiahnuť rovnováhu: dostatočne rýchly prietok na vyplavenie nečistôt, ale nie taký rýchly, aby sa pevné látky nestíhali vyplavovať.
- Optimálny sklon: Vo všeobecnosti sa odporúča sklon približne 2-3 % (2-3 cm na meter dĺžky) pre vnútorné kanalizačné systémy. Tento údaj sa však môže líšiť v závislosti od priemeru potrubia, typu budovy a materiálov.
- Normy a predpisy: Pre presné návrhy je nevyhnutné riadiť sa príslušnými technickými normami, ako sú SNiP 2.04.01-85 pre vnútornú kanalizáciu a SNiP 2.04.03-84 pre vonkajšiu kanalizáciu, ako aj GOST 25150-82. Tieto normy špecifikujú minimálne a maximálne prípustné sklony a priemery potrubí pre rôzne typy odpadových vôd a zariaďovacích predmetov.

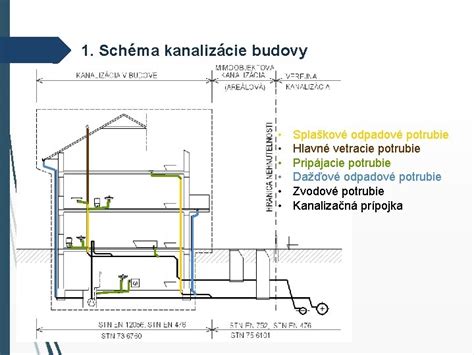

Vnútorná kanalizácia: od zariaďovacích predmetov po hlavný zvod
Vnútorná kanalizácia začína pri jednotlivých zariaďovacích predmetoch (umývadlá, toalety, vane) a končí pri napojení na hlavný zvislý odpadový zvod. Každý úsek má svoje špecifické požiadavky na sklon a priemer potrubia.
- Pripojovacie potrubia: Potrubie, ktoré odvádza vodu priamo od zariaďovacieho predmetu k odpadovému potrubiu, by malo mať minimálny sklon 3 %. Vzdialenosť od zariaďovacieho predmetu k odpadovému potrubiu by nemala presiahnuť 3 metre.
- Priemer potrubia: Priemer potrubia sa volí podľa typu zariaďovacieho predmetu:
- 40 mm pre umývadlá, vane, bidety.
- 50 mm pre sprchové vaničky, umývačky riadu, práčky.
- 110 mm pre toaletné misy.
- Pre kombinované odpady sa priemer zväčšuje úmerne s počtom pripojených zariaďovacích predmetov.
- Ležaté (horizontálne) potrubia: Tieto potrubia, ktoré zbierajú odpad z viacerých zvodov alebo vpustí, musia byť uložené v rovnakom spáde ako pripojovacie potrubia, teda minimálne 3 %. Ich priemer sa navrhuje projektantom na základe celkového očakávaného prietoku.
- Zvislé (stúpacie) potrubia: Tieto potrubia odvádzajú odpad do nižších podlaží. Ich priemer je zvyčajne minimálne 100 mm, ale môže sa zväčšovať. Sú ukončené nad strechou s vetracou hlavicou na odvetranie kanalizačného systému a elimináciu podtlaku.
- Vetranie kanalizácie: Vetracie potrubia sú nevyhnutné pre správne fungovanie kanalizácie. Zabraňujú vzniku podtlaku a úniku zápachu. Odbočky z jednotlivých zariaďovacích predmetov sa odvetrávajú do voľného ovzdušia.
Vonkajšia kanalizácia a pripojenie na verejnú sieť
Vonkajšia kanalizácia, ktorá odvádza odpadové vody z pozemku do verejnej kanalizácie alebo do čistiarní, má prísnejšie požiadavky na sklon a konštrukciu.
- Priemer potrubia: Pre vonkajšie použitie sa bežne používajú potrubia s priemerom 110-200 mm.
- Minimálny sklon: Pre vonkajšiu kanalizáciu sa odporúča minimálny sklon 2 % (2 cm na meter). Pre väčšie priemery potrubí (napr. 150 mm) sa minimálny sklon znižuje na 0,7-1 cm/m, pre 200 mm na 0,5-0,8 cm/m.
- Výpočet prevýšenia: V prípade pripojenia na verejnú kanalizáciu vo vzdialenosti 40 metrov s navrhovaným sklonom 5,5 % by prevýšenie predstavovalo až 2,2 metra (40 m * 0,055 m/m). Toto je extrémne vysoký sklon, ktorý naznačuje možnú chybu v projektovom návrhu alebo špecifické terénne podmienky.
- Odporúčaný sklon pre hlavný zvod: Pri priemeru potrubia DN 160 by mal byť sklon hlavného zvodového potrubia k verejnej kanalizácii navrhnutý tak, aby zabezpečil dostatočnú rýchlosť toku (optimálne 0,7-1,0 m/s) a zároveň minimalizoval riziko vyplavovania pevných látok. V praxi sa často volí sklon v rozmedzí 1-2 cm/m, ale presná hodnota by mala byť stanovená projektantom s ohľadom na všetky faktory.
- Kontrolné šachty: Vonkajšia kanalizácia musí byť vybavená kontrolnými šachtami v pravidelných intervaloch (každých 10 m pri rovných úsekoch) a v miestach ohybov alebo križovaní. Tieto šachty slúžia na kontrolu, čistenie a údržbu systému.
Dôsledky nesprávneho sklonu a ich riešenia
Nesprávny sklon kanalizácie je "tichý technický problém", ktorý sa prejavuje chronickými poruchami.
- Príliš nízky sklon:
- Zanášanie potrubia: Voda odteká pomaly, čo vedie k usadzovaniu mastnoty a pevných látok na stenách potrubia.
- Opakované upchávanie: Systém sa pravidelne upcháva, čo si vyžaduje časté čistenie.
- Šírenie zápachu: Zápach z kanalizácie sa môže vracať do interiéru, najmä ak sú narušené funkcie sifónov.
- Zatopenie interiéru: V extrémnych prípadoch môže viesť k spätnému vzdutiu odpadových vôd.
- Príliš vysoký sklon:
- Nedostatočné vyplavovanie pevných látok: Voda odteká príliš rýchlo a nestíha vyplavovať pevné častice, ktoré sa hromadia v potrubí.
- Hlučná prevádzka: Rýchly tok vody môže spôsobovať nadmerný hluk.
- Narušenie vodných uzáverov: Pri veľmi strmom spáde môže dôjsť k narušeniu funkcie sifónov v dôsledku rýchleho odtoku vody, čo umožňuje prienik zápachu.
CCTV Camera and Drain Inspection #blockeddrain #drainunblocking
Diagnostika a kontrola správnosti inštalácie
Odhalenie a náprava chýb v sklone kanalizácie si často vyžaduje odborný prístup.
- Kamerová kontrola: Najpresnejšou metódou na diagnostiku problémov so sklonom a stavom potrubia je monitoring pomocou špeciálnej kamery. Táto metóda je obzvlášť dôležitá pri starších stavbách alebo pri opakovaných problémoch.
- Kontrola pred zasypaním: Pri novostavbách je nevyhnutné kontrolovať sklon potrubia ešte pred zasypaním výkopov.
- Pravidelná údržba: Minimálne dvakrát ročne by sa mali kontrolovať strešné lapače, vtoky, čistiace tvarovky a viditeľné spoje potrubí. Kontrola priechodnosti potrubia pustením silného prúdu vody a sledovaním intenzity odtoku v šachte je tiež dôležitá.
Materiály a ich vplyv na inštaláciu
Voľba materiálu potrubia ovplyvňuje jeho vlastnosti a spôsob montáže.
- Plastové potrubia (PVC, PE, PP): Najčastejšie používané pre ich odolnosť proti korózii, nízku hmotnosť a jednoduchú montáž. Nevýhodou je menšia odolnosť proti ohňu a výrazná teplotná rozťažnosť.
- Liatina: Veľmi odolná a pevná, s nízkou teplotnou rozťažnosťou, ale ťažká.
- Kamenina: Chemicky odolná, ale krehká.
- Betón: Používa sa najmä na zemné rozvody.
Každý materiál má svoje špecifické montážne postupy a požiadavky na spájanie, ktoré je potrebné dodržiavať pre zabezpečenie tesnosti a dlhodobej funkčnosti systému. Pri plastových potrubiach je dôležité vyhnúť sa náhradným riešeniam ako silikónový tmel a dodržiavať správne hrdlové spoje s tesniacimi krúžkami.
Význam správneho návrhu pre komfort a hygienu
Správne navrhnutá a nainštalovaná kanalizácia je základným predpokladom pre komfortné a hygienické bývanie. Zabezpečuje nielen efektívne odvádzanie odpadových vôd, ale aj prevenciu pred šírením zápachu, zatekaním a v najhoršom prípade aj pred kontamináciou pitnej vody splaškami. Investícia do kvalitného návrhu a realizácie kanalizačného systému sa dlhodobo oplatí a predíde budúcim nákladným opravám a problémom.
