Technické výkresy sú neodmysliteľnou súčasťou mnohých technických profesií, od architektúry a stavebníctva až po strojárstvo a dizajn. Predstavujú kľúčový nástroj na presné zaznačenie objektov a predmetov, ktorý umožňuje ich následnú výrobu alebo realizáciu. Bez ohľadu na to, či ide o študenta strednej odbornej školy alebo skúseného profesionála, pochopenie procesu tvorby a tlače technických výkresov je nevyhnutné.
Význam technických výkresov v praxi
Technické výkresy sú základným komunikačným prostriedkom v oblastiach ako sú architekti, projektanti, stavitelia, geodeti, konštruktéri, návrhári a strojárstvo. Všade tam, kde je potrebná presnosť a detailné znázornenie objektu či predmetu, sa bez nich nezaobídeme. Už počas štúdia sa žiaci zoznamujú s tým, ako zakresliť objekt podľa technických noriem tak, aby z neho dokázali prečítať informácie všetci tí, ktorí to potrebujú. Tento proces zabezpečuje, že aj zložité konštrukcie a komponenty sú jasne pochopiteľné a realizovateľné.
Metódy tvorby technických výkresov
Existujú dva hlavné spôsoby vyhotovenia technických výkresov. Tradičným prístupom je ručné kreslenie, s ktorým sa študenti na technických odboroch často stretávajú. V profesionálnej praxi však dominujú špecializované počítačové programy. Medzi najznámejšie patria AutoCAD a jeho alternatívy, ako napríklad GstarCAD. Tieto softvérové nástroje umožňujú vytvárať výkresy s vysokou presnosťou, rýchlo ich upravovať a generovať rôzne verzie, čo je neoceniteľné pri práci na rozsiahlych projektoch.
Formáty a tlač technických výkresov

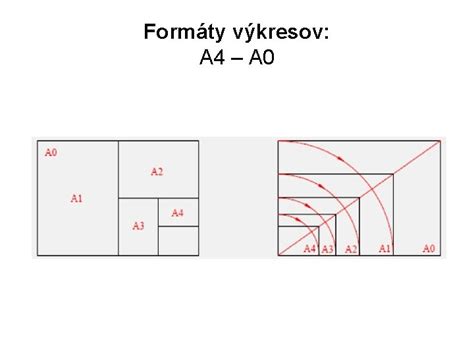

Technické výkresy často presahujú štandardné formáty papiera ako A4 či A3. Z tohto dôvodu sa na ich tlač používajú špeciálne veľkoformátové tlačiarne nazývané plotre. Kľúčovou informáciou pre tlač je formát, v akom je dokument uložený. Pri výkresoch vytvorených v CAD programoch sa najčastejšie stretnete s formátmi DWG alebo DXF. Avšak, pre jednoduché zdieľanie a tlač je najideálnejším variantom formát PDF.
Pri tlači z programov ako AutoCAD nie je postup taký priamočiary ako pri bežnej tlači pomocou skratky CTRL+P. Je potrebné správne nastaviť tlačové parametre a v okne "Nastavenia stránky" zvoliť vhodnú šablónu. Tieto pripravené podklady potom umožňujú tlač technických výkresov kdekoľvek s potrebným technologickým vybavením. Pre spoľahlivý a profesionálny výstup sa však odporúča obrátiť sa na špecializované tlačové služby.
Čítanie a interpretácia technických výkresov

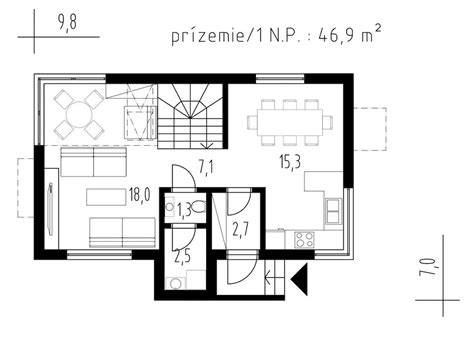

Pri plánovaní stavby rodinného domu sa nevyhnutne stretnete s rôznymi typmi výkresov, vrátane pôdorysu, pohľadov a rezov. Pôdorys domu zobrazuje priestory budovy na ploche pri pohľade zhora a poskytuje informácie o veľkosti, tvare a umiestnení miestností, stien, dverí a okien.
Na správne prečítanie pôdorysu je dôležité venovať pozornosť niekoľkým kľúčovým prvkom:
- Legenda (kľúč): Vysvetľuje význam použitých symbolov pre rôzne stavebné prvky.
- Mierka: Určuje, koľko reálneho priestoru zodpovedá jednému centimetru na výkrese (napr. 1:100 znamená, že 1 cm na výkrese zodpovedá 100 cm v realite).
- Orientácia: Zobrazuje svetové strany, čo je dôležité pre správne umiestnenie miestností vzhľadom na slnečné žiarenie.
Okrem týchto základných prvkov je potrebné všímať si aj vzájomné umiestnenie miestností, ich funkčnosť a praktickosť vzhľadom na životný štýl. Rôzne typy pôdorysov (obdĺžnikové, tvaru L, tvaru U) majú svoje výhody a nevýhody, ktoré závisia od pozemku, podnebných podmienok a osobných preferencií. Dôležitým prvkom je aj strecha, ktorej typ (rovná, sedlová, valbová) by mal zodpovedať celkovému dizajnu a zložitosti pôdorysu.
Technické špecifikácie pre výkresy vstrekovacích foriem
Pri výrobe foriem, najmä pre vstrekovanie plastov, platia špecifické konštrukčné požiadavky na technické výkresy, ktoré zabezpečujú kvalitu a efektivitu výroby. Tieto normy, ako napríklad GB-T10609.1-1989 a JB-T5054, definujú obsah a spôsob vyjadrenia informácií na výkresoch.
Základné požiadavky na 2D výkresy foriem:
- Dodržiavanie národných noriem: 2D výkresy musia zodpovedať národným normám pre mechanické výkresy.
- Jednotnosť: Šírka čiar, veľkosť písma a formátovanie musia byť jednotné. Napríklad, hrubá plná čiara by mala mať šírku 0,5 mm.
- Mierka: Mierka výkresu musí byť v súlade s národnou normou a skutočná veľkosť tlačeného výkresu musí zodpovedať mierke uvedenej v záhlaví.
- Kótovanie: Výkresy musia byť úplné, správne, jasné a primerané. Rozmery musia byť označené tak, aby uľahčovali spracovanie foriem. Dôležité montážne rozmery a polohovacie rozmery musia mať uvedené tolerancie.
- Technické požiadavky: Výkresy musia obsahovať špecifikácie týkajúce sa napríklad nešpecifikovanej hrúbky steny, zaoblenia, sklonu odformovania, požiadaviek na vzhľad (povrchová úprava, priehľadnosť), montážneho vzťahu a špeciálnych požiadaviek.
- Označenie deliacej plochy: Poloha deliacej plochy musí byť jasne vyznačená.
- Označenie brán a vyhadzovacích značiek: Miesta, kde nie sú povolené brány alebo vyhadzovacie značky, musia byť označené.
- Synchronizácia s 3D: Dvojrozmerný výkres sa musí zhodovať s trojrozmerným výkresom a pri zmene 3D výkresu sa 2D výkres aktualizuje synchrónne.
Požiadavky na 3D stereogramy:
- Kompletnosť: Všetky štruktúry musia byť vyjadrené objemom a nesmú byť v rozpore s 2D diagramom.
- Sklon odformovania: Vnútorné a vonkajšie povrchy výrobkov musia mať určený sklon odformovania (zvyčajne 0,5° až 1°), ktorý uľahčuje vyberanie z formy.
Proces návrhu a tvorby foriem
Návrh formy je komplexný proces, ktorý začína zhromaždením a analýzou pôvodných údajov. To zahŕňa pochopenie účelu plastových dielov, ich technických požiadaviek (spracovateľnosť, rozmerová presnosť, vzhľad) a analýzu údajov o procese formovania. Dôležité je tiež zohľadniť parametre procesu plastifikácie a lisovania.
Následne sa vyberá vhodné formovacie zariadenie s ohľadom na jeho výkon, špecifikácie a charakteristiky. Celkový rozmer formy sa predbežne odhadne, aby sa overila jeho kompatibilita s vybraným vstrekovacím strojom.
Špecifická štrukturálna schéma formy zahŕňa:
- Určenie typu formy: Napríklad vstrekovacia forma.
- Určenie hlavnej štruktúry: Výber ideálnej štruktúry formy, ktorá zohľadňuje technologické požiadavky, efektivitu výroby a životnosť formy.
- Rozloženie dutín: Počet a usporiadanie dutín sa určuje na základe charakteristík plastových dielov, požiadaviek na presnosť a veľkosti výrobných šarží.
- Určenie deliacej plochy: Jej poloha musí prispievať k spracovaniu, odsávaniu, vyberaniu a kvalite povrchu.
- Určenie nalievacieho a výfukového systému: Tvar, umiestnenie a veľkosť žľabov, brán a výfukových štrbín.
- Výber metódy vyhadzovania: Určenie mechanizmu na vyberanie dielu z formy.
- Určenie spôsobu chladenia a ohrevu: Tvar a poloha drážok pre chladiace médium a vykurovacie telesá.
- Výpočet rozmerov a pevnosti: Určenie rozmerov a umiestnenia spojovacích a vodiacich prvkov.
- Nakreslenie náčrtu a následne formálneho výkresu: Výkresy musia spĺňať národné normy a výrobné postupy.

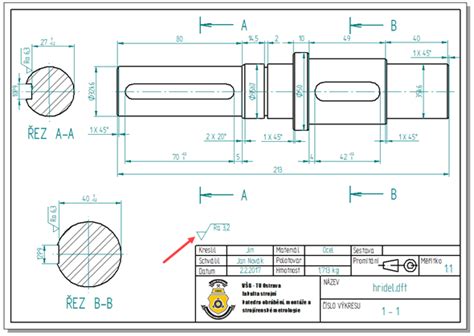

Pravidlá pre technické výkresy podľa ASME Y14.5-2009
Norma ASME Y14.5-2009 stanovuje 16 základných pravidiel pre kreslenie, čítanie a prezeranie technických výkresov, ktoré by mal poznať každý profesionál v oblasti strojárstva. Tieto pravidlá zabezpečujú jednotnosť, presnosť a jednoznačnosť informácií na výkresoch.
Medzi kľúčové pravidlá patria:

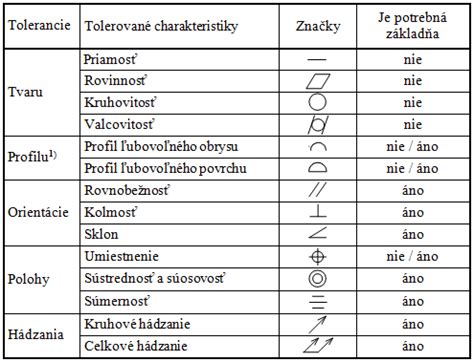

- Tolerancie rozmerov: Okrem referenčných, maximálnych a minimálnych rozmerov musia mať všetky rozmery definované tolerancie.
- Úplnosť definície: Rozmery a tolerancie musia plne definovať všetky charakteristiky tvaru (veľkosť, tvar, smer, poloha).
- Len potrebné rozmery: Na výkrese by mali byť uvedené len rozmery potrebné na úplné vyjadrenie produktu, bez nadbytočných alebo uzavretých kót.
- Funkčnosť a jednoznačnosť: Rozmery a tolerancie sa vyberajú podľa funkcie produktu a nemali by umožňovať viacero interpretácií.
- Spôsob spracovania: Na výkrese produktu sa nesmie vyznačovať spôsob spracovania, pokiaľ nie je neoddeliteľnou súčasťou funkcie produktu.
- Usporiadanie kót: Kóty by mali byť usporiadané rozumne pre optimálnu čitateľnosť.
- Suroviny: Suroviny vyrobené podľa kalibrov alebo značiek by mali byť označené lineárnymi rozmermi.
- Predvolené pravé uhly: Stredová čiara a obrysová čiara tvaru sa na výkrese zobrazujú ako pravé uhly bez označenia (predvolene 90 stupňov).
- Referenčné súradnicové systémy: Súradnicový systém na výkrese musí byť umiestnený správne a označený.
Dodržiavanie týchto noriem a pravidiel je nevyhnutné pre úspešnú komunikáciu, výrobu a zabezpečenie kvality v akomkoľvek technickom projekte.
