Sieťové káble: Chrbtica vašej digitálnej konektivity

V dnešnom prepojenom svete zohrávajú sieťové káble, známe aj ako ethernetové káble, kľúčovú úlohu pri zabezpečovaní rýchleho a spoľahlivého prenosu dát. Tvoria nepostuteľnú chrbticu firemných aj domácich sietí, zabezpečujú prívod internetu k modemu či routeru a zároveň prepájajú jednotlivé zariadenia v rámci lokálnej siete. Pochopenie ich kategórií, tienenia a typov je nevyhnutné pre optimálne fungovanie vašej digitálnej infraštruktúry.

Kategórie sieťových káblov: Od CAT5E po CAT7

Štandardizácia sieťových káblov do kategórií (Cat) nám umožňuje rozlíšiť ich výkonnostné parametre a určiť ich vhodnosť pre rôzne aplikácie. Tieto kategórie môžeme chápať aj ako generácie káblov, pričom každá ďalšia prináša zlepšenia v rýchlosti a odolnosti voči rušeniu.

• CAT5: Ide o historickú kategóriu sieťových káblov z roku 1995, ktorá podporuje protokol 100BASE-T. Dnes je už takmer úplne nahradená kategóriou CAT5E. Maximálna prenosová rýchlosť týchto káblov je 100 Mb/s.
• CAT5E: Sieťový kábel CAT5E si stále drží najvyššie zastúpenie v domácnostiach vďaka výbornému pomeru ceny a výkonu. Podporuje protokoly 1000BASE-T a nižšie, pričom dosahuje prenosovú rýchlosť až 1 Gb/s. Táto rýchlosť je však dosiahnutá v nižšej prenosovej šírke pásma 100 MHz, čo robí kábel náchylnejším na rušenie. Pre bežné domáce použitie je však plne dostačujúci.
• CAT6: Ethernetový kábel CAT6 ponúka podporu protokolu 1000BASE-T a nižšieho s rýchlosťou až 1 Gb/s. Jeho výhodou oproti CAT5E je však väčšia šírka pásma 250 MHz. Vďaka tomu môžu CAT6 káble dosiahnuť plnú prenosovú rýchlosť aj v prípade mierneho rušenia.
• CAT6A: Ethernetové káble CAT6A podporujú protokol 10GBASE-T a nižšie, čím umožňujú prenosovú rýchlosť až 10 Gb/s. To dosahujú v šírke pásma 500 MHz. Hlavnou výhodou káblov CAT6A je ich zvýšená odolnosť voči rušeniu a presluchom z okolitých káblov.
• CAT7: Najvyššou kategóriou sieťových káblov je CAT7. Podporuje protokol 10GBASE-T a nižší s prenosovou rýchlosťou až 10 Gb/s v šírke pásma 600 MHz. Tento typ kábla je zo všetkých najrýchlejší a zároveň najodolnejší voči okolitému rušeniu.

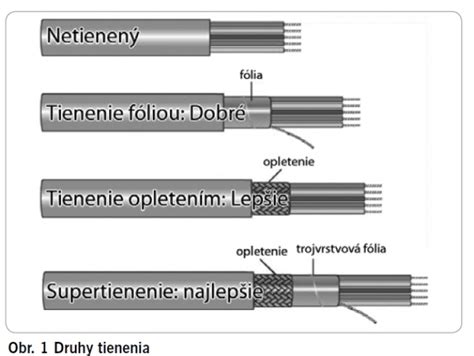

Tienenie sieťových káblov: Ochrana pred rušením

Kvalitné sieťové káble sú často vybavené tienením, ktoré eliminuje znehodnotenie prenášaných dát vplyvom elektromagnetického rušenia. Vnútorné usporiadanie káblov je zvyčajne tvorené tzv. krútenými pármi vodičov. Spravidla sa jedná o 4 páry, ktoré sú krútené a zároveň výsledné krútené páry sú krútené okolo seba. Dôvodom zakrútenia vodičov je obmedzenie rušenia zvonku. Na elimináciu rušenia sú sieťové káble tiež v rôznej miere tienené.

• UTP (Unshielded Twisted Pair): Tieto káble sú úplne bez tienenia. Hodí sa pre menšie vnútorné rozvody, kde nehrozí významné rušenie. Každý pár je medzi sebou po celej svojej dĺžke pravidelne zakrútený.
• FTP (Foil Screened Twisted Pair): FTP káble majú jednu tieniacu vrstvu spoločnú pre všetky vodiče, často vo forme fólie. Predstavujú kompromis medzi nízkou cenou UTP káblov a vysokou úrovňou tienenia STP.
• STP (Shielded Twisted Pair): STP káble majú tienený každý pár vodičov zvlášť, čím poskytujú najvyššiu úroveň ochrany proti rušeniu. Využívajú sa predovšetkým v prostrediach s vysokou úrovňou elektromagnetického rušenia.

Vonkajšie tienenie sa označuje rôznymi skratkami:

• U/: Netienené (Unshielded)
• F/: Tienené fóliou (Foil)
• S/: Tienené drôtenou sieťkou (Shielded)

Najčastejšie prevedenia sieťových káblov sú:

• U/UTP: Netienený pár, netienený kábel.
• S/UTP: Netienený pár, tienený kábel.
• F/UTP: Netienený pár, kábel tienený metalickou fóliou.
• U/FTP: Pár netienený metalickou fóliou, kábel tienený metalickou fóliou.
• S/FTP: Pár tienený metalickou fóliou, tienený kábel.
• F/FTP: Pár tienený metalickou fóliou, kábel tienený metalickou fóliou.
• U/STP: Tienený pár, netienený kábel.
• S/STP: Tienený pár, tienený kábel.
• F/STP: Tienený pár, kábel tienený metalickou fóliou.

Patch káble vs. sieťové káble v metráži

Pri výbere sieťového kábla je dôležité rozlišovať medzi hotovými káblami s koncovkami a káblami predávanými v metráži.

• Patch káble: Hotové LAN káble, ktoré sú opatrené koncovkami RJ-45, sa nazývajú patch káble. Sú k dostaniu v rôznych dĺžkach, od desiatok centimetrov po desiatky metrov, a sú pripravené na okamžité použitie. Sú ideálne pre bežných používateľov, ktorí vedia, akú dĺžku kábla potrebujú.
• Sieťové káble v metráži: Sieťové káble je možné zakúpiť aj v metráži, zvyčajne v dĺžkach 100 až 500 metrov. Tieto káble sú určené primárne pre profesionálov, ktorí sa zaoberajú inštaláciou počítačových sietí a potrebujú si káble prispôsobiť na mieru.

Ploché prevedenie káblov

Okrem klasického kruhového prierezu sú sieťové káble dostupné aj v plochom prevedení. Pri tomto riešení sú jednotlivé páry vodičov namiesto zakrútenia uložené vedľa seba. Toto riešenie je všeobecne flexibilnejšie a umožňuje káble ľahko skryť napríklad za podlahovú lištu, pod prah alebo dokonca pod koberec. Rovnako tak môže tento typ káblov prejsť aj cez dvere, za predpokladu, že je pod nimi aspoň malá medzera. V netienenej verzii sú ploché LAN káble len približne šesť milimetrov široké a najviac dva milimetre hrubé.

Ako dostať sieť/internet do ďalšieho poschodia domu?

Existujú prípady, keď jednoducho nie je možné ethernetový kábel zaviesť až na potrebné miesto. Typickým príkladom je zavedenie siete do druhého poschodia domu, pokiaľ nemáte v úmysle vŕtať dieru do hrubého betónového stropu. V takýchto situáciách môže byť riešením použitie powerline adaptérov. Tieto adaptéry prenášajú sieťový signál po celom dome cez existujúce elektrické rozvody.

Inštalácia powerline adaptérov je veľmi jednoduchá. Jeden z páru adaptérov pripojíte sieťovým káblom k niektorému z LAN portov routera a zapojíte ho do elektrickej zásuvky. Ak má powerline adaptér aj priechodnú elektrickú zásuvku, môžete do nej zapojiť aj samotný Wi-Fi router. Powerline adaptér potom začne vysielať na frekvenciách, ktoré budú prenášané elektrickou sieťou po celom dome bez toho, aby ovplyvňovali schopnosť siete napájať elektrické zariadenia. Druhý powerline adaptér potom zapojíte do zásuvky kdekoľvek inde v dome; tento adaptér signál demoduluje a odošle ho cez LAN rozhranie ďalej ku koncovému zariadeniu.

Sieťový kábel alebo Wi-Fi: Kedy použiť čo?

Hoci sa bezdrôtové prenosy dát dnes neustále rozširujú, v mnohých prípadoch je stále lepšie kvôli vyššej stabilite a rýchlosti dátových prenosov použiť sieťový kábel. Toto platí najmä pri náročných aplikáciách, ako je hranie online hier alebo streamovanie videa v 4K rozlíšení z NASu do Smart TV. Wi-Fi je síce pohodlné, ale sieťový kábel poskytuje garantovaný výkon a spoľahlivosť, ktoré sú v kritických situáciách nenahraditeľné.

Ako na zapojenie koncovky typu RJ-45?

Pokiaľ napríklad potrebujete pretiahnuť sieťový kábel cez niekoľko múrov, je vhodné použiť samotný kábel bez koncoviek a tými kábel opatriť až po finálnom uložení. Na správne krimpovanie budete potrebovať minimálne dva konektory RJ-45, plastové krytky (návleky) a predovšetkým krimpovacie kliešte.

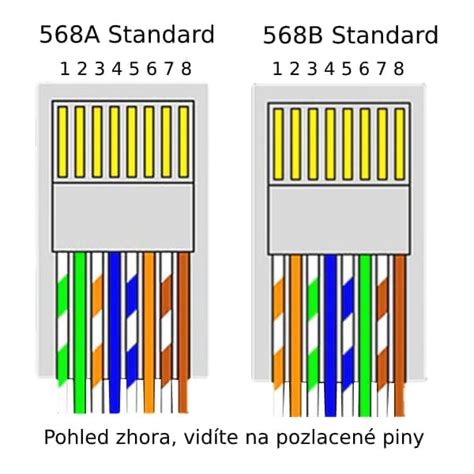

Postup krimpovania UTP kábla na konektor RJ-45:

1. Na koniec kábla nasaďte plastový kryt a následne z kábla odstráňte niekoľko centimetrov izolácie (bužírky).
2. Starostlivo rozmotajte jednotlivé žily kábla a zoraďte ich podľa jasne daných farieb normy T568B.
3. Konce jednotlivých žíl je nutné zarovnať a následne skrátiť tak, aby vyčnievali len na dĺžku nasadzovaného konektora RJ-45.
4. Konektor je potrebné opatrne nasadiť a žily zatlačiť až na koniec konektora.
5. Nasadený konektor vložte do otvoru v krimpovacích kliešťach a silno ich stlačte.
6. Rovnaký postup opakujte aj na druhej strane kábla. Na oboch stranách kábla je nutné dodržať farebné poradie žíl podľa normy T568B.

Konektor RJ-11: Telefónne linky a DSL

Okrem najpoužívanejšieho konektora RJ-45 sa v praxi môžete stretnúť ešte s malým konektorom typu RJ-11. Ten sa používa na ukončenie telefónnych liniek a internetové pripojenie typu DSL. Je tvorený dvoma pármi vodičov, pričom sa na prenos využíva iba jeden pár a druhý slúži ako rezerva. Pri zapojení konektora RJ-11 je opäť nutné dbať na to, aby obe koncovky mali identicky poskladané farby jednotlivých vodičov. Väčšina krimpovacích klieští pre konektory typu RJ-45 má aj otvor na konektor RJ-11.

Sieťové karty: Brána do digitálneho sveta

Žiť bez internetu dnes dokáže iba málokto. Preto je súčasťou každého počítača aj sieťová karta. Ak patríte medzi počítačových nadšencov, možno si budete chcieť kúpiť vlastnú sieťovú kartu a vytvoriť si taký počítač, ktorý bude presne vyhovovať vašim potrebám. Sieťové karty, označované tiež ako karta sieťového rozhrania, LAN adaptér či radič sieťového rozhrania, sa líšia prenosovou technológiou, rýchlosťou a funkciami.

• Prenosová technológia: Každá prenosová technológia má inú rýchlosť prenosu. PCI interná karta ju má obvykle vyššiu ako WiFi a to vďaka Ethernetu, ktorý umožňuje prenášať dáta rýchlosťou až 10 Gb/s. Rýchlosť počítame na megabity (Mbit) alebo gigabity (Gbit).
• Rýchlosť: K dispozícii sú sieťové karty s rýchlosťou Ethernet 100 Mbit, 1000 Mbit, 2500 Mbit a dokonca aj 10G.
• WiFi: Sieťové karty sa líšia aj funkciami alebo pásmami WiFi. Niektoré karty podporujú bezdrôtové duálne pásmo alebo najnovšie štandardy ako Wi-Fi 6/6E.

Príslušenstvo pre sieťovú infraštruktúru

Okrem samotných káblov a kariet existuje široká škála ďalšieho sieťového príslušenstva, ktoré zohráva dôležitú úlohu pri budovaní a správe sietí.

• Access pointy a routery: Zariadenia, ktoré slúžia na vytvorenie bezdrôtovej siete a pripojenie k internetu.
• Switche: Umožňujú prepojiť viacero zariadení v lokálnej sieti a smerovať dátovú prevádzku medzi nimi.
• Dokovacie stanice a replikátory portov: Rozširujú konektivitu notebookov a iných zariadení.
• Powerline adaptéry: Ako už bolo spomenuté, slúžia na prenos internetového signálu cez elektrické rozvody.
• Spojky LAN: Umožňujú rýchle a jednoduché predĺženie sieťového kábla bez nutnosti jeho lisovania.
• PoE injektory a switche: Zariadenia, ktoré napájajú sieťové prvky (napr. kamery, prístupové body) cez ethernetový kábel, čím eliminujú potrebu samostatného napájacieho zdroja.

Pri výbere sieťového príslušenstva je dôležité zohľadniť kompatibilitu s existujúcou infraštruktúrou, požadovanú rýchlosť prenosu dát a špecifické potreby vašej siete.
