V dnešnej prepojenej dobe je rýchlosť a spoľahlivosť prenosu informácií kľúčová. Od základných komunikačných liniek až po najmodernejšie siete, vývoj prenosových médií neustále napreduje s cieľom dosiahnuť čo najefektívnejší tok dát. Tento článok sa ponorí do rôznych typov prenosových médií, od tradičných metalických káblov až po pokročilé optické vlákna a bezdrôtové technológie, pričom sa zameria na ich štruktúru, vlastnosti a aplikácie.
Metalické káble: Základ digitálnej komunikácie
Základom mnohých sieťových pripojení sú metalické káble, ktoré využívajú elektrické signály na prenos dát. Signál v medených kábloch je reprezentovaný dvoma úrovňami napätia, ktoré predstavujú postupnosť núl a jednotiek, ktorú musí každé zariadenie v sieti vedieť rozpoznať.
Najbežnejším typom je krútená dvojlinka, ktorá sa používa napríklad v technológii Ethernet. Jadrom takejto linky je medený vodič obalený plastovou izoláciou. Aby sa minimalizovalo elektromagnetické rušenie (EMI) a rádiofrekvenčné rušenie (RFI), ktoré vzniká pri takomto prenose, jednotlivé páry žíl sú vložené do vonkajšej plastovej izolácie a zároveň sú tieto páry skrútené. Skrútenie a prekríženie pomáha znížiť šum.
Existujú dva hlavné typy krútených dvojliniek:
- UTP (Unshielded Twisted Pair): Toto je najbežnejší typ, kde sú jednotlivé páry skrútené, ale nie sú dodatočne tienené.
- STP (Shielded Twisted Pair): Pri tomto type je každý pár žíl samostatne obalený kovovou fóliou (tienenie), a ešte aj všetky 4 páry sú obalené ďalšou kovovou fóliou a plastovým plášťom na povrchu. STP káble poskytujú lepšiu ochranu proti rušeniu, ale sú drahšie a menej flexibilné ako UTP. Existuje aj variant, ktorý je UTP obalené v hliníkovej fólii.
Ďalším dôležitým aspektom je konštrukcia samotných vodičov v páre:
- Solid (plný): Obsahuje 8 žíl, z ktorých každá pozostáva z jedného pomerne nehybného medeného vodiča. Sú vhodné na spojenia, s ktorými sa často nepracuje, napr. na pevné inštalácie v budovách.
- Stranded (lanený): Každá žila je tvorená väčším počtom tenkých medených vlasov. Sú ľahko ohybné, ale ideálne pre spojenia, s ktorými sa častejšie manipuluje, napr. medzi počítačom a zásuvkou.
Pri meraní úrovne napätia má vysielač aj prijímač nastavenú referenčnú frekvenčnú úroveň na 0 voltov. Táto úroveň sa nazýva signálová zem (signálové uzemnenie). Trvácnosť pamäte pri tomto type prenosu je však krátka. Pre lepší, spoľahlivejší a rýchlejší prenos je vhodné zmeniť typ káblov, konektory a niekedy aj sieťové zariadenia (patch panely, punch-down bloky).
V minulosti sa používali aj iné typy metalických káblov, napríklad koaxiálne káble. Vlastnosťou koaxiálneho kábla je možnosť vytvárať odbočky. Existovali rôzne typy, ako napríklad 10BASE-5 (hrubý koaxiálny kábel s dĺžkou segmentu do 500 m) a 10BASE-2 (tenký koaxiálny kábel s dĺžkou segmentu do 120 m). Koaxiálne káble boli jednou z prvých sietí Ethernet, no s rozvojom krútenej dvojlinky sa ich používanie zredukovalo.
Špecifikácie káblov, ako napríklad Cat5e, Cat6, Cat6a, Cat7 a Cat8, definujú ich maximálnu prenosovú rýchlosť a šírku pásma. Napríklad kábel Cat6 Ethernet je označený pre prenosovú rýchlosť dát 10 Gbps.
Optické vlákna: Svetlo ako nositeľ informácií
Zatiaľ čo metalické káble prenášajú informácie pomocou elektrických signálov, optické káble využívajú svetelné impulzy. Optický kábel je sieťové médium schopné vedenia svetla, teda slúži na prenos svetelných signálov. Tento spôsob prenosu je absolútne odolný voči vonkajším elektromagnetickým vplyvom, čo z neho robí ideálnu voľbu pre prostredia s vysokou úrovňou rušenia.
Optický kábel pozostáva z jadra, ktoré tvorí extrémne čisté sklo s vysokým indexom lomu svetla. Ak sa obalí vhodnými materiálmi s nízkym indexom lomu, vznikne takzvaná svetelná rúra. Okrem vonkajšieho plášťa, ktorého úlohou je chrániť kábel ako celok napríklad pred vplyvmi počasia, je použitá ďalšia ochrana v podobe kevlarových vlákien, ktoré majú za úlohu zabezpečiť tlmenie a odpruženie.
Rozlišujú sa dva hlavné typy optických vlákien:
- Multimódové vlákna (mnohovidové): Pri týchto kábloch sa lúče odrážajú od plášťa a keďže index lomu plášťa nie je rovnaký, jednotlivé lúče sa rozložia na viac. Zdrojom svetla môže byť laser aj LED dióda. Multimódové vlákna umožňujú prenášať lúč mnohými cestami a s početnými odrazmi vo vnútri jadra. Tým sa kvalita prenosu znižuje. Používajú sa na kratšie vzdialenosti, maximálna dĺžka kábla je zvyčajne 2 km.
- Singlemódové vlákna (jednovidové): Sú s malým indexom lomu medzi jadrom a plášťom optického vlákna, preto kábel prechádza len vo forme jedného lúča bez lomu a ohybu. Monomódové vlákna umožňujú šírenie infračerveného svetla len jednou trasou. Zdrojom svetla musí byť laser. Majú vyššiu prenosovú rýchlosť a lepšie prenosové vlastnosti ako multimódové vlákna. Prenášajú údaje do vzdialenosti približne 3 km (v niektorých špecifikáciách až 50 km). Monomódové vlákna sa pripájajú na konektor (napr. ST).
Vo všeobecnosti platí, že optické vlákna ponúkajú výrazne vyššie prenosové rýchlosti a oveľa väčšiu šírku pásma ako metalické káble. Prenosová rýchlosť dát (DTR) v optických vláknach môže dosahovať terabity za sekundu (Tbps) s minimálnymi stratami.
Ako sa to vyrába, optické vlákna.
Bezdrôtové prenosové médiá: Sloboda bez káblov
Prenos údajov bez použitia akéhokoľvek typu kábla sa realizuje pomocou bezdrôtových prenosových médií. Signál sa prenáša rádiovým signálom alebo svetelným lúčom otvoreným priestorom.
Najznámejšou formou bezdrôtového pripojenia sú siete Wi-Fi, ktoré patria do štandardu 802.11. Tieto bezdrôtové vysokorýchlostné siete prenášajú údaje rôznymi rýchlosťami v závislosti od štandardu:
- 802.11b: Prenosové rýchlosti 1, 2, 5,5 a 11 Mbps v prenosovom pásme 2,4 GHz. Sú kompatibilné so staršími sieťami 802.11 s prenosom 1 alebo 2 Mbps.
- 802.11a: Používajú prenosové pásmo 5 GHz, čo ich robí nekompatibilnými s 802.11b. Prenosová rýchlosť môže dosiahnuť hodnotu 54 až 108 Mbps, častejšie však 20 až 26 Mbps.
- 802.11g: Pracujú na prenosovom pásme 5 GHz a kombinujú výhody 802.11b a 802.11a. Prenosová rýchlosť môže dosahovať až 54 Mbps.
- Novšie štandardy (n, ac, ax - Wi-Fi 6): Ponúkajú ešte vyššie rýchlosti a lepšiu efektivitu, pričom sa často pohybujú v stovkách megabitov za sekundu až gigabitov za sekundu.
Na pripojenie do bezdrôtovej siete je potrebná sieťová karta podporujúca bezdrôtové pripojenie. Zvyčajne sa zapájajú do PCI alebo PCMCIA slotu alebo na USB zbernicu.
Prepojenie do bezdrôtovej siete vyžaduje nájdenie zariadenia, ktoré vysiela bezdrôtový signál. Toto zariadenie sa nazýva prístupový bod (Access Point - AP). Klient sa môže pripojiť buď aktívnym skenovaním (snímanie požiadaviek od zariadenia, ktoré umožňuje pripojenie) alebo pasívnym skenovaním (počúvanie rámcov riadenia signálu, ktoré vysiela prístupový bod). Prístupový bod je pripojený do metalickej siete Ethernet a slúži ako centrálny HUB pre bezdrôtové zariadenia, pričom prenáša signály na vzdialenosť 91,44 až 152,4 metra.
Okrem Wi-Fi existujú aj iné bezdrôtové technológie, ako napríklad mobilné siete (3G, 4G LTE, 5G), ktoré umožňujú prenos dát na oveľa väčšie vzdialenosti, a satelitné pripojenie. V kontexte lietadiel, moderné satelitné Wi-Fi na palube lietadiel poskytuje viac ako 100 Mbps počas letu.

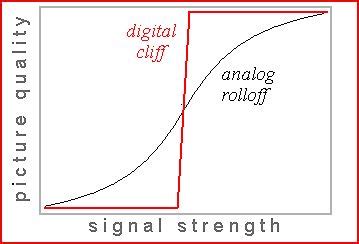

Digitálny a analógový prenos informácií: Dva svety signálov
Informácia, ktorá má byť prenášaná, je predstavovaná ako signál. Signál je nositeľom informácií, ktoré majú byť spracované. V závislosti od spôsobu reprezentácie informácie rozlišujeme dva základné typy signálov:
- Analógový signál: Je to spojitý signál, ktorý nadobúda nekonečné množstvo hodnôt. Prechod medzi dvoma susednými stavmi je plynulý a spojitý. Príkladom môže byť zvuková vlna alebo napätie na výstupe mikrofónu.
- Digitálny signál: Je to diskrétny signál, ktorý môže nadobúdať len dopredu určené hodnoty. Prechod medzi jednotlivými hodnotami sa mení skokom. Digitálny signál môže nadobúdať len dva stavy: stav logickej 1 alebo 0. Tento binárny systém je základom všetkých moderných počítačových a komunikačných systémov.
Prechod od analógového k digitálnemu prenosu bol kľúčový pre rozvoj moderných komunikačných technológií. Integrovaná sieť pre digitálne služby (ISDN) bola jedným z prvých krokov k premene existujúcej analógovej telefónnej siete na digitálnu. ISDN je súbor komunikačných štandardov pre digitálny simultánny prenos hlasu, videa, dát a iných sieťových služieb cez tradičné telefónne linky.
ISDN používa dva typy kanálov:
- B kanál (Bearer Channel): Digitálny kanál s prenosovou rýchlosťou 64 Kb/s pre prenos hlasu alebo dát.
- D kanál (Delta Channel): Digitálny (riadiaci) kanál s prenosovou rýchlosťou 16 alebo 64 Kb/s, používaný pre signalizáciu a riadenie informácií.
Základná konfigurácia ISDN je známa ako Basic Rate (2B + D), vhodná pre domácnosti a malé firmy, umožňujúca pripojiť až 8 koncových zariadení. Pre väčšie systémy existuje Primary Rate (30B + D v Európe a Austrálii).
DSL (Digital Subscriber Line) technológia, ktorá pôvodne vychádzala z ISDN, sa neskôr vyvinula ako samostatná služba. DSL je omnoho rýchlejší a lacnejší ako ISDN, pričom ponúka rýchlosti od 128 kbit/s do 24 Mbit/s (ADSL) a je vždy pripojená (always on), na rozdiel od ISDN, ktoré je založené na vytáčanom pripojení. Kvôli výhodnejšej DSL je služba ISDN celosvetovo pomaly na ústupe.
Štruktúrovaná kabeláž a sieťová infraštruktúra
Štruktúrovaná kabeláž predstavuje spôsob organizácie rozvodov v budovách, kde všetky prvky sú pasívne a univerzálne. Topológia je zásadne stromová s maximálnym pripojením do 100 metrov. Toto riešenie umožňuje jednoduchú správu, údržbu a rozšírenie siete.
V sieťach sa stretávame s rôznymi zariadeniami, ktoré zabezpečujú komunikáciu medzi jednotlivými uzlami. Medzi ne patria:
- Koncový uzol siete (Host): Poskytuje ostatným uzlom siete špecifické služby podľa pridelených práv.
- Router: Zariadenie, na ktorom beží protokol na prepojenie sietí. Hľadá vhodnú cestu pre pakety dát.
- Switch: Zariadenie, ktoré spája viacero zariadení v lokálnej sieti (LAN). Na rozdiel od starších HUBov, switch vie smerovať dáta priamo na cieľové zariadenie, čím zvyšuje efektivitu siete.
Protokoly ako TCP/IP a modely ako ISO/OSI definujú pravidlá a štruktúru sieťovej komunikácie. Model ISO/OSI bol vyvíjaný s filozofiou "od náročného k jednoduchému" a musel byť 100% spoľahlivý, zatiaľ čo TCP/IP vznikal "od jednoduchého k zložitému" a je voľne dostupný, čo ho robí vhodnejším pre praktické použitie.
Pri prenose dát je dôležité pochopiť aj koncepty ako šírka pásma, prenosová rýchlosť dát (DTR) a priepustnosť. Šírka pásma je maximálna teoretická kapacita kanála, zatiaľ čo DTR je skutočná rýchlosť prenosu dát a priepustnosť je miera skutočne doručených užitočných dát, ktorá je zvyčajne nižšia ako DTR kvôli protokolovej réžii.
V kontexte prenosu dát, najmä v kritických aplikáciách ako je letectvo, je vysoká a spoľahlivá DTR nevyhnutná. Lietadlo odosielajúce 64 KB správu cez VHF dátové spojenie za 16 sekúnd má DTR približne 32,8 Kbps. Štandardy ICAO dokonca vyžadujú minimálne 31,5 Kbps pre VDL Mode 2, čo postačuje pre súčasné aj očakávané prevádzkové potreby.
Faktory ovplyvňujúce prenosovú rýchlosť dát zahŕňajú preťaženie siete, hardvérové limity, kvalitu prenosového média, protokolovú réžiu, latenciu, kvalitu signálu, vzdialenosť, paketizáciu a správu siete.
Záznamové a informačné médiá: Uchovávanie a sprístupnenie dát
Okrem prenosových médií existujú aj záznamové médiá, ktoré slúžia na uchovanie informácií. Záznamové médium (iné názvy: dátové médium, dátový nosič, pamäťové médium) je externý a nezávislý nosič dát, využívajúci na záznam nejaký vhodný fyzikálny princíp. V praxi sa pod pojmom dátové médium často myslí prenosné výmenné dátové médium.
História záznamových médií siaha ďaleko do minulosti, od kamenných stien, hlinených tabuliek, papyrusu a papiera až po fotografické dosky a fotografie. Súčasnosť je poznačená elektronizáciou a postupným prechodom k elektronickým médiám, ako sú magnetické pásky, pevné disky, SSD disky, USB kľúče, pamäťové karty a optické disky (CD, DVD, Blu-ray).
Informačné médium je predmet alebo fyzikálny jav, ktorý slúži na uchovanie a prenos informácií. Môže to byť kniha, ale aj modulované elektromagnetické vlnenie. Prostriedky, ktoré dokážu zaznamenať/preniesť/reprodukovať viacero druhov vnemov a to aj súčasne, sa nazývajú multimédiá.
Niekedy sa ako médium nesprávne označuje priamo prenášaná informácia. Informácia je údaj o reálnom prostredí, ktorý zmenšuje nevedomosť príjemcu. Informačné médium sa nazýva aj komunikačné médium alebo nosič informácií.
Médium ako technologický prostriedok umožňuje informácie prenášať v priestore (vzduch, elektromagnetické vlnenie, káble) alebo vo forme hmotných nosičov umožňuje fixovať a prenášať informácie aj v čase (papier, magnetická páska, optické disky). V širšom kontexte môžeme za médium považovať aj reč alebo písmo.
Záznamová kapacita nosiča je množstvo dát, ktoré môže byť uložené na nosiči s prihliadnutím na jeho technologické a praktické obmedzenia.
Všetky tieto typy médií, od najjednoduchších medených vodičov až po komplexné optické siete a bezdrôtové technológie, tvoria základ moderného informačného sveta, umožňujúc nám komunikovať, zdieľať dáta a pristupovať k informáciám s bezprecedentnou rýchlosťou a efektivitou.
