Správne fungujúce a bezpečné vodovodné siete sú základom pre zdravé životné prostredie a spoľahlivé zásobovanie pitnou vodou. Proces ich výstavby a následnej kolaudácie si vyžaduje dôsledné overenie kvality a funkčnosti, pričom kľúčovú úlohu zohrávajú tlakové skúšky. Tieto skúšky nie sú len formálnym krokom, ale nevyhnutnou súčasťou zabezpečenia vodotesnosti, odolnosti potrubí a celkovej pripravenosti siete na prevádzku. V tomto článku sa zameriame na dôležitosť tlakových skúšok v rámci kolaudácie vodovodných sietí, ich technické aspekty a právne požiadavky.
Predprojektová príprava: Základ pre informované rozhodnutia
Fáza predprojektovej prípravy je kritická pre akýkoľvek stavebný projekt, a to platí aj pre vodovodné siete. Pred akýmikoľvek zásadnými rozhodnutiami je nevyhnutné získať komplexné informácie o jestvujúcich podzemných sieťach.
Vytýčenie jestvujúcich podzemných sietí
Získanie presných informácií o vedení trás, možných križovaniach s inými inžinierskymi sieťami a porovnanie skutkového stavu s výkresovou dokumentáciou je základným predpokladom pre úspešnú realizáciu. Poloha podzemných sietí je rovnako dôležitá pri rekonštrukčných a sanačných prácach, ako aj pri akýchkoľvek iných stavebných činnostiach, kde je nevyhnutná znalosť priebehu trasy a polohy potrubných systémov v danom mieste. Na tento účel sa využívajú rôzne elektroakustické metódy, vyhľadávacia sklolaminátová tyč s mlokovým vysielačom, ako aj monitorovacie kamerovacie systémy.
Vyčistenie potrubia a zistenie technického stavu (TV monitoring)
Pred samotným diagnostikovaním stavu potrubia je nevyhnutné jeho dôkladné vyčistenie. Na základe získaných snímok z TV monitoringu je potom možné posúdiť vhodnosť využitia stávajúcich vedení alebo navrhnúť vhodnú technológiu na ich opravu.
Čistenie potrubia môže prebiehať rôznymi metódami:
- Mechanické čistenie: Používajú sa oceľové škrabáky z pružnej ocele alebo pružiny.
- Hydraulicko-mechanické čistenie: Využíva sa neupútaný nástroj s vysielačom.
- Vysokotlaké čistiace zariadenia: Tieto zariadenia sú určené pre potrubia s priemerom DN 50 až 300 mm.
- Vysokotlaké kombinované čistiace zariadenia: Tieto pokročilejšie zariadenia sú vhodné pre potrubia s priemerom DN 150 až 1000 mm a umožňujú aj čistenie šachiet, nádrží a septikov.
TV monitoring potrubia sa realizuje pomocou:
- Prenosných mechanických monitorovacích systémov: Tieto systémy sú určené pre potrubia s priemerom DN 50 až 250 mm.
- Samohybných farebných kamier s otočnou hlavou: Tieto kamery sú vhodné pre potrubia s priemerom DN 200 až 1000 mm.
Celý priebeh kontroly potrubia sa zaznamenáva na videokazetu alebo CD. Získané záznamy a údaje o nedostatkoch sa následne vyhodnocujú a komentujú prostredníctvom integrovaného textového systému. Výsledný protokol podrobne opisuje druh, rozsah a presnú polohu zistených poškodení.
Skúšky vodotesnosti potrubia a nádrží
Skúšky vodotesnosti sú vykonávané odbornými pracovníkmi v súlade s platnými normami STN a EN. Ich cieľom je overenie tesnosti, vylúčenie poruchových úsekov a posúdenie možnosti využitia jestvujúcich rozvodov. Iba tesná potrubná sieť plní svoju funkciu bez negatívneho dopadu na životné prostredie.
Medzi kľúčové skúšky patria:
- Tlakové skúšky vodovodného potrubia.
- Tlakové skúšky kanalizačných potrubí a stôk: Tieto skúšky sa riadia normou STN EN 1610 a môžu byť vykonané skúškou vzduchom (metóda L) alebo skúškou vodou (metóda W).
- Tlaková skúška vodárenských a kanalizačných nádrží: Tieto skúšky sa vykonávajú podľa normy STN 750905.
Hlavným cieľom skúšok vodotesnosti v predprojektovej fáze je zistenie potenciálu využitia existujúcich rozvodov bez rizika ohrozenia životného prostredia. Technicky vyhovujúce existujúce potrubia a nádrže môžu zároveň priniesť nemalé finančné úspory.
Projektová činnosť: Plánovanie s ohľadom na realitu
Vo fáze projektovej činnosti je nevyhnutné vychádzať z predchádzajúcej predprojektovej prípravy. Projektant musí mať k dispozícii informácie o technickom stave a funkčnosti jestvujúcich inžinierskych sietí, aby mohol zodpovedne rozhodnúť o ich ďalšom využití, rekonštrukcii alebo výstavbe nových sietí.
Využitie jestvujúcich rozvodov
Možnosť využitia existujúcich rozvodov je reálna po ich dôkladnom zmonitorovaní a zistení technického stavu. Prioritnými úlohami v tomto procese sú ochrana životného prostredia a dosiahnutie finančných úspor.
Opravy poškodených potrubí (bezvýkopové technológie)
Moderné bezvýkopové technológie umožňujú efektívnu sanáciu poškodených potrubí bez nutnosti rozsiahlych zemných prác.
Vodovod:

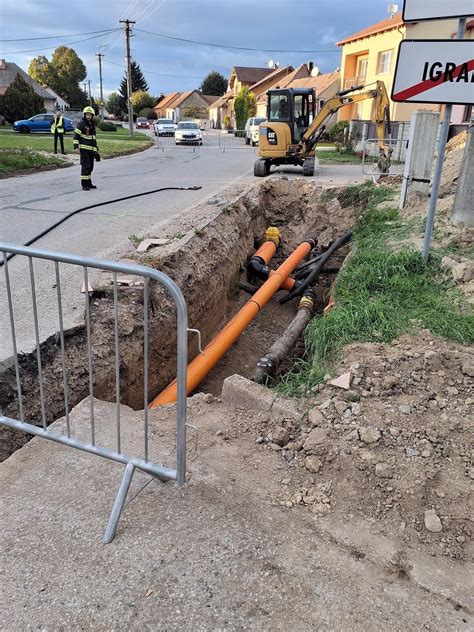

- RELINNING: Táto metóda spočíva v zaťahovaní nového potrubia z polyetylénu (PE) s menším priemerom (DN 80 - 500 mm) do starého vodovodného radu. Vnútorný povrch potrubí s priemerom od DN 80 do 500 mm je možné chrániť epoxidovým nástrekom, ktorý zabraňuje tvorbe inkrustov a tvrdých usadenín. Okrem toho existujú ekologické utesňovacie systémy na báze kryštalizácie celulózových vlákien s prísadami, ktoré slúžia na utesnenie prasklín a netesných spojov v systémoch úžitkovej vody, kúrenia, pitnej vody a domových rozvodov. Tieto systémy sú kompatibilné s materiálmi ako pozink, meď, plast a oceľ.
Kanalizácia:
- Metóda dlhej vložky: Pri tejto metóde sa do poškodeného potrubia (DN 150 - 1500 mm) pomocou tlaku vody osadí špeciálna textilná vložka impregnovaná živicou. Táto technológia je obzvlášť vhodná na rekonštrukcie hlavných kanalizačných radov a zberačov.
- Metóda krátkej vložky: Táto metóda slúži na opravu lokálnych poškodení, ako sú spoje, praskliny alebo diery. Využíva sa nafukovací paker s tkaninou zo sklených vlákien, ktorá je nasýtená živicou.
- RELINNING: Podobne ako pri vodovodných potrubiach, aj v kanalizácii sa využíva vťahovanie flexibilného PE potrubia menšej dimenzie do pôvodného netesného potrubia (DN 200 - 300 mm). Táto metóda je primárne určená na sanáciu kanalizačných zberačov a stôk, kde je akceptovateľné zmenšenie prietočného profilu. Renovácia domových prípojok, strešných zvodov a potrubí s priemerom od 100 mm je možná pomocou flexibilnej tkanej vložky, ktorá umožňuje vložkovanie potrubí aj s oblúkmi do 90°.
Nádrže:
- Tesnenie železobetónových nádrží tlakovou injektážou: Táto metóda využíva polyuretánové živice. Prostredníctvom vopred navrhnutých vrtov sa tesniaca hmota pod tlakom vťahuje do konštrukcie nádrže, čím uzatvára póry a praskliny.
- Tesnenie špeciálnymi tesniacimi hmotami na báze cementov.
- Tesnenie laminovaním alebo nátermi s epoxidovými živicami.
Činnosti po realizácii: Záverečné overenie kvality
Po dokončení stavebných prác, či už ide o nové investičné stavby alebo sanačné práce na existujúcich podzemných rozvodoch, je nevyhnutné dôkladne zdokumentovať jestvujúci stav a kvalitu vykonaných prác.
Skúšky vodotesnosti
Skúšky vodotesnosti vodovodného a kanalizačného potrubia, ako aj nádrží, sa vykonávajú pred každým odovzdaním časti alebo celku realizovaného diela. Týmito skúškami dodávateľ preukazuje investorovi kvalitu vykonaných prác a pripravuje dielo na odovzdanie užívateľovi.
Opäť sa stretávame s nasledujúcimi typmi skúšok:
- Tlakové skúšky vodovodného potrubia.
- Tlakové skúšky kanalizačných potrubí a stôk: Podľa normy STN EN 1610, metóda W (skúška vodou) alebo metóda L (skúška vzduchom).
- Tlaková skúška vodárenských a kanalizačných nádrží: Podľa normy STN 750905.

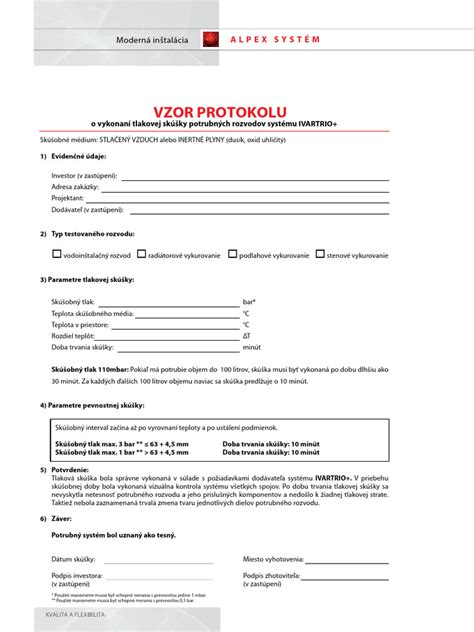

Každá tlaková skúška je dôkladne vyhodnotená v protokoloch o vykonaných skúškach. Pri skúškach tesnosti kanalizačného potrubia a šachiet sa často využívajú gumové upchávky VAPO (prietočné aj neprietočné), pomocou ktorých sa uzatvára vtoková aj výtoková časť potrubia. Následne sa skúšaný úsek tlakuje vodou alebo vzduchom.
TV kontrola
Kontrolný záznam sa vykonáva pomocou farebnej TV kamery, ktorá zaznamenáva skutkový stav. Výsledkom je videozáznam alebo CD s podrobným prehľadom stavu potrubia.
Tlakové skúšky vodovodných potrubí: Detailný pohľad
Pred uvedením vodovodného potrubia, ktorým sa bude privádzať pitná voda do budovy, do prevádzky, je nevyhnutné vykonať vhodnú tlakovú skúšku a potrubie následne vydezinfikovať. Tlaková skúška vodovodných potrubí je jedným z posledných technologických procesov pri ich výstavbe. Po uložení a zmontovaní musí byť každé vodovodné potrubie odskúšané tlakovou skúškou v súlade s normou STN EN 805.
Skúšky potrubí s podtlakovým režimom (násosiek) a skúšky po opravách a prepojeniach nových potrubí na existujúce sa v Slovenskej republike vykonávajú podľa normy STN 75 5911.
Pred vykonaním tlakovej skúšky je dôležité skontrolovať celkový stav potrubia, najmä jeho čistotu, spoje a stabilitu. Odporúča sa tiež vykonať kontrolu priechodnosti potrubia.
Tlaková skúška potrubia je v podstate skúška vodotesnosti a odolnosti proti vnútornému pretlaku. Vykonáva sa pomocou skúšobného pretlaku.
Príprava na tlakovú skúšku
Pred začatím skúšky je potrebné skontrolovať, či je skúšobné zariadenie kalibrované a správne namontované na potrubie. Dočasné opory alebo zakotvenia koncov skúšobného úseku sa smú odstrániť až po úplnom odstránení tlaku v potrubí. Všetci zúčastnení pracovníci musia byť vopred informovaní o veľkosti zaťaženia pomocných tvaroviek a podpier a o možných následkoch v prípade ich porušenia.
Predbežná skúška
Predbežná skúška má za cieľ stabilizovať skúšaný úsek potrubia. Umožňuje prebehnutie väčšiny časovo závislých pohybov, dosiahnutie primeraného nasýtenia vodou (pri použití nasiakavých materiálov) a zväčšenie objemu pružných rúr vplyvom tlaku pred hlavnou skúškou. Čas trvania predbežnej skúšky stanovuje projektant v závislosti od použitého materiálu. Ak sa počas predbežnej skúšky prejavia neprípustné zmeny polohy potrubia alebo netesnosti, je potrebné tlak odstrániť a chyby opraviť.
Skúška poklesu tlaku
Skúška poklesu tlaku umožňuje posúdiť zostatkový objem vzduchu v potrubí. Prítomnosť vzduchu môže skresliť výsledky a potenciálne maskovať malé netesnosti, čím znižuje presnosť skúšania úbytku tlaku a vody.
V rámci tejto skúšky sa tlak v potrubí zvýši na skúšobný tlak, pričom sa dbá na úplné odvzdušnenie skúšobného zariadenia. Z potrubia sa vypustí merateľný objem vody (ΔV) a zaznamená sa výsledný pokles tlaku (Δp). Objem vypustenej vody sa porovná s prípustnou stratou vody (ΔVmax), ktorá zodpovedá nameranému poklesu tlaku.
Metódy merania úbytku vody
Pri hlavnej tlakovej skúške, ktorá sa nesmie začať, kým nie sú dokončené predbežná skúška a stanovená skúška poklesu tlaku, sa používajú dve rovnocenné metódy merania úbytku vody: meranie vypusteného objemu alebo meranie načerpaného objemu.
Metóda vypusteného objemu: Tlak sa rovnomerne zvyšuje až do dosiahnutia skúšobného tlaku systému (STP). Tento tlak sa udržiava čerpaním (ak je to potrebné) minimálne počas jednej hodiny. Po uplynutí skúšobného času sa zmeria zníženie tlaku. Následne sa čerpaním obnoví STP a odmeria sa množstvo vypustenej vody až do opätovného zníženia tlaku na úroveň dosiahnutú na konci skúšky.
Metóda načerpaného objemu: Tlak sa rovnomerne zvyšuje do dosiahnutia skúšobného tlaku systému (STP), ktorý sa udržiava počas skúšky minimálne jednu hodinu (alebo dlhšie, ak to stanoví projektant). Počas tohto času sa pomocou vhodného zariadenia meria a zaznamenáva dočerpané množstvo vody potrebné na udržiavanie STP.
Vzorec pre výpočet prípustnej straty vody môže zahŕňať parametre ako objem skúšobného úseku potrubia (V), dovolený úbytok tlaku (Δp), modul objemovej pružnosti vody (Ew), vnútorný priemer rúry (D), hrúbku steny (e), modul pružnosti rúry v obvodovom smere (ER) a opravné koeficienty (napr. 1,2).
Tlak sa rovnomerne zvyšuje až do dosiahnutia skúšobného tlaku systému (STP). Čas trvania skúšky úbytku tlaku je jedna hodina alebo dlhší, ak stanoví projektant. Pre rúry z vláknocementu a betónové rúry bez oceľového plášťa sa udáva hodnota 40 kPa.
Na rúry s viskózno-elastickým správaním (napr. polyetylénové rúry), ktorých vodotesnosť sa nedá v primeranom čase overiť touto skúškou, sa musia použiť alternatívne metódy. Tieto metódy sú založené na skutočnosti, že hlavná tlaková skúška dostatočne nezohľadňuje charakteristické tesnenie. V takýchto prípadoch sa - iba na kontrolu konštrukčnej celistvosti - STP obnovuje v pravidelných intervaloch počas stanoveného času a úbytok tlaku by mal vykazovať klesajúcu tendenciu. Ak úbytok prekročí stanovenú hodnotu alebo sa zistia chyby, systém sa musí prezrieť a opraviť.
Ak bolo potrubie rozdelené na viacero úsekov a všetky boli skúšané samostatne, celý systém sa musí (ak to stanoví projektant) zaťažiť najmenej počas dvoch hodín prevádzkovým tlakom. Táto skúška potvrdzuje kvalitu prepojenia úsekov do súvislého prevádzkového celku.
Pred odovzdaním potrubia do prevádzky je nevyhnutná kontrola kvality a pripravenosti z hľadiska pevnosti a vodotesnosti.
Úseková a celková tlaková skúška
Potrubie sa skúša pretlakom vody. Dĺžka skúšaného úseku pri úsekovej tlakovej skúške závisí od miestnych a výškových pomerov a skúšaného materiálu potrubia. Pri priemeroch do DN 150 mm na rozvodnej sieti je maximálna dĺžka zvyčajne 500 m, v ostatných prípadoch 1000 m. Počas prípravy a priebehu úsekovej tlakovej skúšky musia byť povrch potrubia a spoje viditeľné. Ak je zo statických dôvodov potrebný čiastočný obsyp potrubia, spoje musia zostať voľné. V prípade, že konštrukčný návrh vyžaduje zabetónovanie spojov, musí sa tak vykonať podľa návrhu.
Zvyšovanie pretlaku má byť postupné a primerané materiálu potrubia. Skúška pevnosti a vodotesnosti sa vykoná úpravou pretlaku na predpísanú hodnotu skúšobného pretlaku. Čerpanie sa preruší na 15 minút a kontroluje sa pokles pretlaku. Potrubie vyhovuje, ak pokles skúšobného pretlaku za posledných 15 minút nie je väčší ako 0,02 MPa.
Počas prípravy a priebehu celkovej tlakovej skúšky musí byť potrubie stabilne zasypané, okrem všetkých prepojení a zariadení, ktoré neboli skúšané úsekovou tlakovou skúškou. Tieto musia zostať viditeľné, nezasypané a skontrolovateľné. Podzemná voda sa musí z výkopu odvádzať. Pred celkovou tlakovou skúškou sa musia namontovať všetky uzávery, hydranty, vzdušníky, kalozvody a iné armatúry, ako aj prvky zabezpečujúce proti vybočeniu.
Trvanie celkovej tlakovej skúšky je 8 hodín. V prevádzkovom celku sa pretlak zvýši na hodnotu najvyššieho dovoleného pretlaku a kontroluje sa jeho pokles. Potrubie vyhovuje, ak po 8 hodinách pretlak neklesne pod hodnotu 0,9 ppmax. V najvyššom mieste potrubia musí byť pretlak minimálne 0,2 MPa.
Vodovodný privádzač skúšaný po úsekoch sa musí nakoniec vyskúšať ako celok. Táto skúška sa nazýva kontrolnou alebo prevádzkovou skúškou.
Dezinfekcia vodovodného potrubia
Vodovodné potrubia sa pri tlakovej skúške po prvýkrát dezinfikujú chlórom v koncentrácii minimálne 50 mg Cl/l vody. V závislosti od stupňa znečistenia sa môže objem chlóru zvýšiť až na 150 mg/l vody.
Distribúcia vody WSO Stupne 1 a 2: Dezinfekcia a odchlórovanie vodovodného potrubia, Kapitola 7
Dôsledné vykonávanie tlakových skúšok v rámci kolaudácie vodovodných sietí je kľúčové pre zabezpečenie ich dlhodobej funkčnosti, bezpečnosti a minimalizáciu rizika environmentálnych škôd. Je to investícia do kvality, ktorá sa v konečnom dôsledku prejaví v spoľahlivom zásobovaní pitnou vodou a ochrane životného prostredia.
