V súčasnom stavebníctve zohrávajú kľúčovú úlohu materiály a systémy, ktoré umožňujú rýchlu, efektívnu a zároveň kvalitnú výstavbu. Medzi ne nepochybne patria aj keramické stropy, ktoré predstavujú moderné a osvedčené riešenie pre rodinné domy, bytové komplexy aj priemyselné objekty. Tieto konštrukcie nie sú len o tehlovom systéme ako takom, ale integrujú celý rad špecializovaných prvkov, ktoré zabezpečujú funkčnosť, bezpečnosť a komfort bývania. Žiaden dom nemôže byť bez okien, dverí a stropu, a práve v oblasti stropných konštrukcií ponúkajú keramické systémy rad výhod.
Keramické preklady: Nosné prvky pre otvory

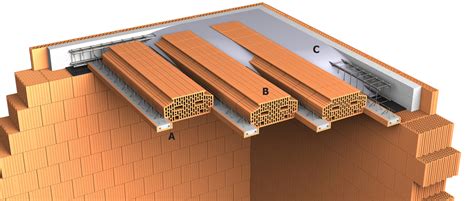

Súčasťou každého murovaného domu sú aj prvky pre vodorovné nosné konštrukcie, ako sú preklady. Keramické preklady Porotherm KP 7 predstavujú inovatívne riešenie, ktoré je nosné a zaťažiteľné hneď po zabudovaní, bez potreby dodatočného montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, pričom ich počet závisí od hrúbky steny a predpokladaného zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím od 0,75 do 3,00 metra. Ich výhodou je jednoduchá manipulácia a možnosť presného prispôsobenia konkrétnym rozmerom stavby.
Okrem štandardných prekladov existujú aj špecializované varianty, ako sú roletové a žalúziové preklady Porotherm KP Vario. Tieto slúžia ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách a zároveň umožňujú integrovať vonkajšie rolety alebo žalúzie. Skladajú sa z dvoch hlavných častí: vnútorného nosného dielu, ktorý je tvorený železobetónovým prekladom s keramickým povrchom, a vonkajšieho tepelnoizolačného dielu. Do vonkajšieho dielu sa následne osadzuje roletová alebo žalúziová schránka, čím sa zabezpečuje estetické a funkčné riešenie.
Existujú aj keramické predpäté preklady Porotherm KPP 12, ktoré samy o sebe nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne až po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Tieto preklady sú univerzálne použiteľné v murovaných stenách pre otvory s rozpätím od 0,50 do 2,75 metra a sú obzvlášť vhodné na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
Je dôležité poznamenať, že preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním, aby sa zachovala ich štrukturálna integrita a nosnosť.
Stropný systém Porotherm: Montáž ako stavebnica

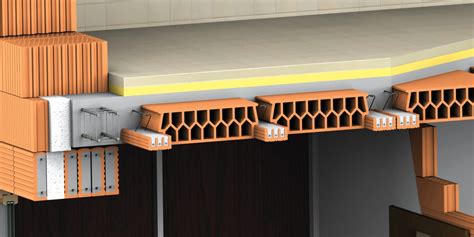

Stropný systém Porotherm je moderný montovaný stropný systém, ktorý sa skladá z predpätých keramických stropných nosníkov (KPSN) a keramických stropných vložiek (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT). Tento systém sa priamo na stavbe zaleje betónom požadovanej triedy, čím vzniká monolitická a pevná stropná konštrukcia.
Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) vyrábané v dĺžkach od 1,75 m do 8 m, odstupňovaných po 250 mm pre rozpätia stropu od 1,50 m do 7,75 m. Tieto nosníky sú určené pre občianske a bytové stavby a sú vhodné aj do staticky menej náročných výrobných a skladovacích priestorov, kde nie je predpoklad výraznejšieho dynamického zaťaženia.
Postup montáže stropu Porotherm
Montáž stropu Porotherm pripomína skladanie stavebnice z vopred pripravených prvkov. Proces montáže zahŕňa niekoľko kľúčových krokov:
- Príprava podkladu: Pod nosníky sa ukladajú ťažké asfaltované pásy. Šírka týchto pásov na obvodových stenách má byť minimálne 4 mm.
- Ukladanie nosníkov: Nosníky sa ukladajú podľa presného plánu kladenia. Minimálna úložná dĺžka nosníkov na murive je stanovená na 125 mm.
- Podoprenie nosníkov: Nosníky do dĺžky 4 metrov je potrebné podoprieť hneď po uložení. Dlhé nosníky sa podopierajú už počas ukladania, aby sa predišlo ich poškodeniu nadmerným priehybom.
- Prevýšenie nosníkov: Pomocou podpier sa v strede rozpätia nosníkov vytvorí plynulé montážne prevýšenie o 1/300 rozpätia. Toto prevýšenie kompenzuje priehyb stropu po zabetónovaní.
- Ukladanie stropných vložiek: Keramické stropné vložky sa ukladajú nasucho vždy medzi dva nosníky, a to aj pri stene. Postupuje sa v smere kolmom na nosníky.
- Stabilita tehál: Tehly sa zabezpečia proti vylomeniu z maltového lôžka vytvorením maltového alebo betónového klinu.
- Nadvyhnutie strmeňov: Strmene na koncoch a v strede nosníkov sa nadvihnú do sklonu 45° smerom k nosnej stene.
- Spojovacia výstuž: Do strmeňov na oboch koncoch nosníkov sa vkladá tzv. spojovacia výstuž. Táto výstuž musí zasahovať z venca nad nosníky do vzdialenosti 1/6 rozpätia, minimálne však 0,8 metra od vnútorného líca nosnej steny.
- Betonáž stropu: Pred betonážou, najmä v letných mesiacoch, je potrebné celý strop dôkladne poliať vodou. Betónuje sa súčasne so stužujúcim vencom. Hrúbka betónovej dosky v mieste maximálneho prevýšenia by mala byť 40 až 70 mm. Pri betonáži je dôležité zabrániť nahromadeniu betónu v jednom mieste, aby sa zvýšenou záťažou nepoškodili nosníky. Nesmie dôjsť k nahromadeniu betónu v jednom mieste, aby sa zvýšenou záťažou nepoškodili nosníky.
- Ošetrovanie betónu: V letnom období sa čerstvý betón pravidelne polieva a chráni pred prílišným teplom, aby prudko nevysychal a netvorili sa trhliny.
- Zrenie betónu: Stropná konštrukcia dosahuje svoju návrhovú únosnosť po uplynutí 28 dní od betonáže.
015# Sestavení a betonování stropu Porotherm | podrobný postup | e4 dům svépomocí
Stropné konštrukcie Heluz Miako a MIAKO: Variabilita a tepelná pohoda
Okrem systému Porotherm existujú aj ďalšie populárne keramické stropné systémy, ako sú Heluz Miako a MIAKO. Tieto systémy sú rovnako polomontované a skladajú sa z keramobetónových stropných nosníkov vystužených zváranou priestorovou výstužou a keramických vložiek. Celý strop sa zmonolitní dobetónovaním.
Stropný systém Heluz Miako
Stropná konštrukcia Heluz Miako je tvorená keramobetónovými stropnými nosníkmi a keramickými vložkami. Podľa rozpätia a zaťaženia stropnej konštrukcie sa navrhne vhodná výška nosníkov a keramických vložiek a tiež hrúbka nadbetónovanej vrstvy, ktorá sa pohybuje od 40 do 60 mm. Výsledná hrúbka stropu sa pohybuje od 190 do 290 mm.
Stropné nosníky sa vyrábajú v dĺžkach od 1500 do 8250 mm (po 250 mm). Ich výška je 175 mm pre svetlé rozpätie miestností do 6 metrov, pre miestnosti so svetlosťou väčšou ako 6 m do maximálne 8 m je výška nosníkov 230 mm. Nosníky sa ukladajú na nosné murivo v osovej vzdialenosti 625 alebo 500 mm s minimálnou dĺžkou uloženia na murive 125 mm.
Na podopreté stropné nosníky sa kladú na sucho keramické stropné vložky. Tie sa vyrábajú pre obe varianty osovej vzdialenosti nosníkov v jednotnej dĺžke 250 mm s výškou 150, 190 a 230 mm. Vložky s doplnkovou výškou 80 mm sa používajú na zvýšenie únosnosti stropnej konštrukcie.
Pre vonkajšie obmurovanie stropnej konštrukcie sa používajú keramické vencovky HELUZ Supertherm, ktoré spolu s vloženým izolantom (polystyrénom s hrúbkou min. 100 mm) zabezpečujú tepelnú izoláciu venca. Na dobetónovanie stropu sa používa betón triedy C 16/20. Nosné rebrá spolu s doskou nad vložkami MIAKO aj železobetónový veniec sa betónujú súčasne. Pre lepšie rozloženie zaťaženia a obmedzenie vzniku prasklín sa odporúča vložiť do nadbetonovanej dosky zváranú sieť.
Stropné konštrukcie HELUZ Miako majú vysokú požiarnu odolnosť a vďaka keramickému podhľadu vytvárajú vhodný podklad pod omietku. Výborná akumulácia a schopnosť prijímať a uvoľňovať vlhkosť vytvárajú v miestnostiach zdravú mikroklímu.

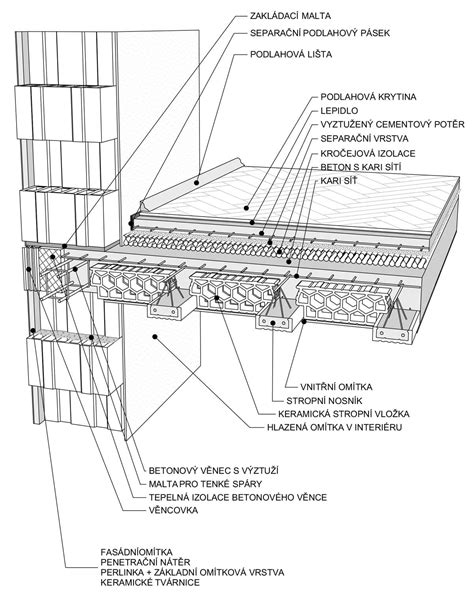

Stropná konštrukcia Heluz MIAKO
Stropná konštrukcia MIAKO je tvorená keramickými stropnými vložkami MIAKO a keramicko-betónovými stropnými nosníkmi, ktoré sú vystužené zváranou priestorovou výstužou. Tieto konštrukcie sú vhodné pre obytné, občianske, priemyselné a poľnohospodárske objekty, najmä pri členitých a nepravidelných pôdorysoch.
Stropné nosníky sa vyrábajú v dĺžkach od 1 500 do 8 250 mm (po 250 mm). Výška nosníka je 175 mm pre svetlé rozpätie do 6 metrov a 230 mm pre rozpätie od 6,25 do maximálne 8 metrov. Nosníky tvorí tvarovka s prierezom U s betónom triedy C25/30 a priestorovou oceľovou zváranou priehradovinou.
Stropné vložky MIAKO majú jednotnú dĺžku 250 mm a vyrábajú sa vo výškach 150, 190 a 230 mm, s doplnkovou výškou 80 mm pre zvýšenie únosnosti. Stropné vložky sa vyrábajú pre osovú vzdialenosť nosníkov 500 a 625 mm. Výška stropnej konštrukcie sa dá stupňovať po 20 mm (od 190 do 290 mm).
Obvodové stužujúce vence sa realizujú v úrovni stropnej konštrukcie a na ich vonkajšie obmurovanie sa používajú keramické vencové tehly spolu s tepelným izolantom pre zabezpečenie tepelnej izolácie venca.
Statické posúdenie a bezpečnosť
Statické posúdenie stropných konštrukcií je kľúčové pre zabezpečenie ich bezpečnosti a spoľahlivosti. Každý výrobca poskytuje tabuľky statických únosností stropov, ktoré vychádzajú z požadovanej dĺžky svetlého rozpätia a charakteristiky stropnej konštrukcie po zmonolitnení. V týchto tabuľkách sa uvádza hodnota rovnomerného zaťaženia (bez vlastnej tiaže konštrukcie), ktorou môže byť strop zaťažený. Pri návrhu sa vychádza z predpokladu stáleho zaťaženia g = 1,5 kN/m2 a úžitkového zaťaženia q = 1,5 kN/m2, čo predstavuje celkové zaťaženie 3,0 kN/m2.
V prípade potreby sa v návrhových tabuľkách objavuje aj riadok s hodnotami platnými pri zdvojení nosníkov v konštrukcii, kedy sa odporúča zvoliť vyššiu hrúbku stropnej dosky. Maximálne dovolené hodnoty rovnomerného zaťaženia sa odvádzajú z ohybového momentu únosnosti alebo z maximálneho dovoleného medzného pretvorenia.
Princíp týchto stropov umožňuje vytvorenie železobetónových skrytých alebo viditeľných prievlakov, prípadne oceľových prievlakov spriahnutých so stropnou konštrukciou. Pri použití oceľových prievlakov sa odporúča privariť na ne tŕne zasahujúce do nadbetonávky alebo realizovať návrh prievlaku ako oceľobetónového nosníka. V prípade použitia prievlakov je potrebné posúdiť murivo na sústredené zaťaženie.
Ukladanie stropných nosníkov a izolácia
Nosníky sa ukladajú na zarovnané obvodové a vnútorné nosné murivo alebo na železobetónový veniec. Dĺžka uloženia nosníkov na nosnom murive musí byť minimálne 125 mm. Murivo sa zarovnáva cementovou maltou alebo betónovou mazaninou. Na takto zarovnané murivo sa pred uložením nosníkov položí ťažký asfaltový pás s hrúbkou minimálne 3,5 mm. Toto odporúčanie vychádza z akustického, tepelnoizolačného a statického hľadiska.
Použitie asfaltového pásu slúži ako opatrenie proti šíreniu hluku, predovšetkým vo vertikálnom smere. Zároveň znižuje trenie medzi stropnou konštrukciou a murivom.
Podoprenie a betonáž
Stropné nosníky treba ihneď po uložení na murivo podoprieť líniovými podperami (napr. drevené hranoly) a stĺpikmi. Vzdialenosť medzi podperami nesmie presiahnuť 1 800 mm a stĺpiky musia byť umiestnené maximálne 1 500 mm od seba. Podperné stĺpiky sa musia zavetriť a pri realizácii stropov vo viacerých podlažiach musia stáť zvislo nad sebou.
Od určitých rozpätí sa odporúča stropné nosníky nadvýšiť, pričom toto nadvýšenie sa uvažuje v strede rozpätia.
Stropné vložky sa ukladajú nasucho na stropné nosníky v radoch. Celkové rovnomerné zaťaženie nezabetónovaných vložiek nesmie presiahnuť 1,5 kN/m2, s výnimkou vložiek s výškou 80 mm, ktoré sa nesmú vôbec zaťažovať. Na roznesenie lokálneho zaťaženia sa odporúča použiť pojazdové dosky.
Vencové tehly sa murujú na vonkajšom okraji stropu, najlepšie po uložení stropných dielcov. Po ich vymurovaní sa z vnútornej strany prikladá tepelný izolant. Medzi izolant a prefabrikované prvky sa vloží výstuž stužujúceho venca. Odporúča sa asi každú tretiu vencovú tehlu zafixovať ohnutým drôtom pripevneným k výstuži venca. Pri betonáži treba zabezpečiť minimálne krytie výstuže v hrúbke 20 mm.
Betonáž sa môže začať až po uložení všetkých stropných vložiek a potrebnej výstuže. Pred betonážou sa celá plocha stropu dôkladne navlhčí. Používa sa betón triedy C16/20 dostatočne mäkkej konzistencie. Betónuje sa súčasne s nosnými rebrami a stužujúcimi vencami.
Počas betonáže sa zabráni miestnemu hromadeniu betónu a čerstvý betón sa nanáša napríklad ležiacou hadicou. V prípade extrémnych poveternostných podmienok sa musia prijať zvláštne opatrenia. Po zabetónovaní stropných dosiek sa betón ošetruje v súlade s príslušnými normami, pričom je dôležité udržiavať betón v dostatočne vlhkom stave až do jeho riadneho zatvrdnutia. Podpery nosníkov možno odstrániť až po dosiahnutí normou stanovenej pevnosti betónu.
Kde nakúpiť a informácie o cenách
Pre záujemcov o použitie keramických stropných prekladov, panelov a ďalších stavebných materiálov je k dispozícii mapa partnerských miest, kde je možné tieto materiály zakúpiť. V prípade záujmu o konkrétne ceny je potrebné kontaktovať predajcov alebo sa informovať priamo u výrobcu.
Keramické stropy predstavujú spoľahlivé, trvanlivé a moderné riešenie pre akúkoľvek stavbu, ktoré kombinuje vynikajúce technické parametre s komfortom bývania a energetickou efektivitou.
