Kanalizačná prípojka: Priemer rúry a správny sklon pre bezproblémový odtok

Správne navrhnutá a nainštalovaná kanalizačná prípojka je kľúčová pre bezproblémové fungovanie celého systému odvádzania odpadových vôd z domácnosti. Tento článok sa zameriava na dva zásadné aspekty: priemer kanalizačnej rúry a optimálny sklon, ktoré sú nevyhnutné pre zabezpečenie efektívneho prietoku a prevenciu vzniku nepríjemných problémov, ako sú zápachy či upchávanie. Pri budovaní kanalizácie, najmä v súkromných domoch, je dôležité dodržiavať platné normy a odporúčania, ktoré sú podrobne špecifikované v regulačných dokumentoch, ako sú SNiP (Stavebné normy a pravidlá).

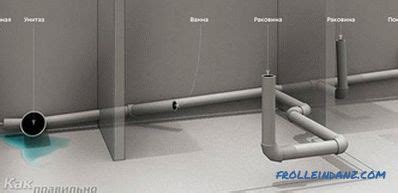

Význam správneho sklonu kanalizačnej rúry

Sklon kanalizácie je jedným z najdôležitejších parametrov, ktorý ovplyvňuje správne fungovanie celého systému. Zabezpečuje, aby odpadové vody plynule odtekali a aby nedochádzalo k stagnácii, ktorá by viedla k nepríjemným zápachom a častému upchávaniu systému. Nesprávne naklonená rúra môže spôsobiť, že sa v nej budú usadzovať nečistoty, čo si vyžiada pravidelné čistenie a potenciálne aj nákladné opravy.

Je dôležité pochopiť, že maximálny možný sklon nie je vždy najlepším riešením. Príliš prudký sklon môže spôsobiť rýchly odtok tekutín, ale zároveň môže viesť k oddeleniu pevnejších častíc od vody, ich usadzovaniu a následnému upchávaniu. Okrem toho, príliš vysoký sklon môže umožniť návrat zápachov z kanalizácie do interiéru. Naopak, príliš malý sklon zase nezabezpečí dostatočnú rýchlosť odtoku a môže viesť k stagnácii.

Odporúčané opatrenia súvisiace s výstavbou kanalizácie, vrátane organizácie sklonu v súkromných domoch, sú obsiahnuté v normatívnych dokumentoch. Pre nováčikov v oblasti stavebníctva je obzvlášť dôležité venovať pozornosť týmto pravidlám, aby sa predišlo chybám, ktoré by mohli mať dlhodobé následky.

Priemer rúr pre vnútornú a vonkajšiu kanalizáciu

Pri inštalácii kanalizačných systémov sa používajú rúry rôznych priemerov, ktoré sú prispôsobené konkrétnym potrebám. Vo všeobecnosti platí, že pre vnútorné rozvody v rámci domu sa najčastejšie používajú rúry s priemerom 50 mm, zatiaľ čo pre vonkajšie rozvody, vrátane kanalizačnej prípojky k verejnej kanalizácii, sa odporúča priemer 110 mm. Tieto priemery sú zvolené s ohľadom na objem a typ odpadových vôd, ktoré systém odvádza.

V miestach, kde sú pripojené sanitárne zariadenia ako umývadlo, vaňa, sprchový kút či toaleta, by mal byť plánovaný priemer rúry menší, aby sa zabezpečil dostatočný prietok a minimalizovalo riziko stagnácie. Zariadenia ako WC generujú väčší objem odpadovej vody, a preto si vyžadujú adekvátne dimenzované potrubie.

Pre vertikálne časti kanalizačného systému, známe ako stúpačky, ktoré zberajú odpadové vody z viacerých podlaží, sa často používajú rúry s väčším priemerom, napríklad okolo 11 cm. Pre horizontálne časti, ktoré rozvádzajú odpadovú vodu k stúpačkám alebo k vonkajšej prípojke, postačuje menší priemer, typicky 7,5 cm. Pripojenie k hlavnému kanalizačnému potrubiu, či už verejnému alebo zbernému, sa zvyčajne realizuje potrubím s priemerom 15 cm až 20 cm.

Je dôležité poznamenať, že čím menší priemer rúry je zvolený pre systém, tým väčší sklon je potrebný na zabezpečenie dostatočného prietoku. Tento vzťah je kľúčový pri výpočte celkového návrhu kanalizačnej siete.

Výpočet a normy pre sklon kanalizácie

Výpočet sklonu kanalizácie sa vykonáva na lineárny meter potrubia a táto hodnota musí byť dodržaná po celú dĺžku systému. Nesprávny výpočet alebo nedodržanie stanoveného sklonu si vyžaduje prepracovanie celého drenážneho systému.

Regulačné dokumenty, ktoré obsahujú pravidlá pre konštrukciu a dimenzovanie kanalizačných systémov, sú kľúčové. Spomínaný článok 18 SNiP 2.04.01/85 podrobne opisuje zariadenie vnútorných drenážnych a kanalizačných objektov. Podľa tohto predpisu by mali byť vetvy s priemerom 4-5 cm položené so sklonom 0,03 (3 cm na meter) a vetvy s priemerom 8,5-10 cm so sklonom 0,02 (2 cm na meter).

Pre vonkajšie kanalizačné kanály, podľa odseku 2.41 SNiP 2.04.03/85, platia iné pravidlá. Minimálny sklon pre rúry s priemerom 15 cm by mal byť 0,008 cm (0,8 cm na meter) a pre rúry s priemerom 20 cm 0,007 cm (0,7 cm na meter).

V prípade potreby zmenšenia sklonu siete, článok 18.2 SNiP 2.04.01-85 poskytuje dodatočné informácie. Článok tiež berie do úvahy zvláštnosti prietoku tekutín v rúrach s rôznymi fyzikálnymi vlastnosťami. Pre vonkajšie kanalizačné systémy s rozmermi potrubia 15-20 cm, SNiP 2.04.03/85 umožňuje štandardné indikátory pre svahy: 0,005 pre 20 cm produkty a 0,007 pre 15 cm produkty.

§ 18 SNiP 2.04.01/85 zároveň reguluje maximálny sklon sietí, ktorý by nemal presiahnuť 0,15 (15 cm na meter). Vylúčené z výpočtov sú vetvy z inštalačných zariadení s dĺžkou do 150 cm.

Prevod jednotiek a praktické určenie sklonu

Jednou z hlavných prekážok pri výpočte sklonu môže byť neobvyklé meranie v regulačnej dokumentácii. Kým uhly sa v matematike merajú v stupňoch, v prípade kanalizácie sa sklon udáva ako zlomkový pomer výšky svahu k dĺžke odtoku. Pre jednoduchšie pochopenie je vhodné previesť tieto hodnoty na centimetre na meter. Napríklad, sklon 0,02 znamená 2 cm pokles na každý meter dĺžky potrubia, zatiaľ čo 0,008 znamená 0,8 cm pokles na meter.

Pre vonkajšie kanalizačné prípojky sa často používa rúra s priemerom 110 mm. Podľa noriem je pre tento priemer bežný sklon 0,02 m na meter hlavného potrubia. Pre 10 metrov dlhé potrubie to znamená celkový výškový rozdiel 0,2 m, teda 20 cm medzi začiatkom a koncom systému.

Materiály kanalizačných rúr a ich vlastnosti

Kvalita potrubia, ktoré odvádza kvapalinu, úzko súvisí s materiálom, z ktorého je vyrobené, a s jeho priemerom. Na trhu existuje široká škála materiálov, každý s vlastnými výhodami a nevýhodami:

• PVC (Polyvinylchlorid): Je to jeden z najbežnejšie používaných polymérnych materiálov pre kanalizačné systémy. Jeho výhody zahŕňajú hladký vnútorný povrch, ktorý zabezpečuje vynikajúci odtok a znižuje riziko usadzovania sedimentov. PVC rúry majú vysokú statickú nosnosť, sú ľahké, ľahko sa prepravujú a inštalujú a môžu dosahovať dĺžku až 5 metrov. Sú tiež nepriepustné, trvanlivé a vyžadujú minimálnu údržbu. Nevýhodou je ich nízka odolnosť voči UV žiareniu a pomalšia tvorba biofilmu, ktorý prispieva k samočisteniu. Pri silnom prítoku vody môže dôjsť k spätnému toku.
• PE-HD (Polyethylén s vysokou hustotou): Rebrované kanalizačné rúry z PE-HD sú dvojvrstvové, s hladkým vnútrom a korugovanou vonkajšou stranou. Polyetylén má dobré mechanické a chemické vlastnosti. Hladká vnútorná stena je odolná voči odpadovým vodám a má nízke trenie. Vonkajšia rebrovaná stena zvyšuje pevnosť a odolnosť voči poškodeniu. Tieto rúry sa ľahko inštalujú a sú vhodné pre extrémne teploty (od -40 °C do +80 °C). Sú tiež odolné voči korózii a opotrebovaniu. Podobne ako PVC rúry, aj PE-HD rúry nie sú z obnoviteľných materiálov, nie sú odolné voči UV žiareniu a tvoria biofilm pomalšie.
• Polypropylén (PP): Na kanalizačné rúry sa používa už viac ako 25 rokov a vyrábajú sa z neho hladké aj rebrované rúry. Polypropylénové rúry, často vystužené minerálmi, postupne vytláčajú PVC rúry z trhu vďaka svojim výnimočným vlastnostiam.
• Betónové a železobetónové rúry: Používajú sa pre odtok dažďovej vody a odpadových vôd s vyššou kapacitou, preto sú vhodné pre verejné kanalizácie. Štandardné priemery sa pohybujú od 30 cm do 150 cm. Tieto rúry sú nepružné, nepriepustné a majú vysokú nosnosť. Ich drsný povrch podporuje rozvoj biofilmu, čím sa zvyšuje ich schopnosť samočistenia. Majú dlhšiu životnosť ako plastové rúry a sú vyrobené z udržateľného materiálu.
• Polyesterové rúry: Používajú sa pre kanalizačné systémy s väčším priemerom (od 20 cm do 160 cm). Skladajú sa z polyesterovej živice, sklenených vlákien a prísad. Medzi ich výhody patrí nízka hmotnosť, ľahké pripojenie, vysoká odolnosť proti opotrebeniu, hladký vnútorný povrch, odolnosť voči teplotám, vysoká životnosť a dobrá chemická odolnosť.

Ceny kanalizačných rúr sa líšia v závislosti od materiálu, dĺžky, priemeru a výrobcu.

Pripojovacie práce a projektová dokumentácia

Napojenie nehnuteľnosti na inžinierske siete, vrátane kanalizácie, je jednou z kľúčových povinností pri výstavbe domu. Všetky budovy a pozemky musia byť odvodnené a splašky bezpečne likvidované v súlade s platnými predpismi.

Proces pripojenia na verejnú kanalizáciu si vyžaduje vypracovanie projektovej dokumentácie. Žiadosť o novú kanalizačnú prípojku sa podáva na príslušnej vodárenskej spoločnosti. Po schválení projektu je potrebné uzatvoriť zmluvu o odvádzaní splaškových vôd.

Pri plánovaní kanalizácie je dôležité rozlišovať medzi pojmami "odtok" a "kanalizácia". Kanalizácia odvádza vodu z interiéru (kúpeľne, kuchyne), zatiaľ čo odtok povrchovej vody je určený pre dažďovú vodu zo striech a iných povrchov. Ideálne je mať tieto systémy oddelené.

Montáž a spájanie kanalizačných potrubí

Pri montáži kanalizačných potrubí sa používajú rôzne materiály, vrátane kameniny, liatiny, betónu, novoduru a plastov. Plastové rúry sa vyznačujú jednoduchou manipuláciou, dajú sa ľahko skracovať pílkou na kov. Rezné plochy je potrebné zahladť pilníkom a očistiť od pilín, aby sa predišlo netesnostiam.

Jednotlivé časti potrubia sa spájajú vodotesne, najčastejšie pomocou hrdlových spojov s prevlečenou maticou a tesniacim krúžkom. Dôležité je správne prevedenie kanalizačnej prípojky k verejnej sieti.

Vnútorný rozvod kanalizácie začína pri jednotlivých zriaďovacích predmetoch a končí pri výstupe z budovy. Splaškovú vodu odvádza šikmé pripojovacie potrubie s minimálnym sklonom 3 %. Vodorovná vzdialenosť medzi odpadovým potrubím a zriaďovacím predmetom by nemala presiahnuť 3 metre, pri WC dokonca len 1,5 metra.

Pre zabránenie prenikaniu zápachu do interiéru sa montujú zápachové uzávery, chránené ochrannou mriežkou.

Vertikálne a horizontálne rozvody

Odpadové zvislé potrubie (stúpačka): Zberá a odvádza splaškové vody do nižších podlaží. Musí byť vyvedené nad strechu (cca 0,5 m) s vetracou hlavicou, ktorá zabezpečuje odvetranie a zabraňuje hromadeniu plynov. V najnižšom podlaží alebo v suteréne sa do každého odpadového potrubia vkladá rúra s čistiacim otvorom. V budovách bez suterénu sa tieto rúry umiestňujú do nepriepustnej revíznej šachty.

Odpadové ležaté potrubie: Tvorí rozvetvenú sieť, vychádza z odpadových potrubí a výpustí a pripája sa na kanalizačnú prípojku. Ukladá sa v podzemí alebo pod stropom. Musí byť pripravené a odskúšané pred betónovaním základovej dosky, aby sa predišlo podmáčaniu základov. Mimo budovy sa ležaté potrubie kladie do nemrznúcej hĺbky minimálne 90 cm.

Gravitačná versus tlaková kanalizácia

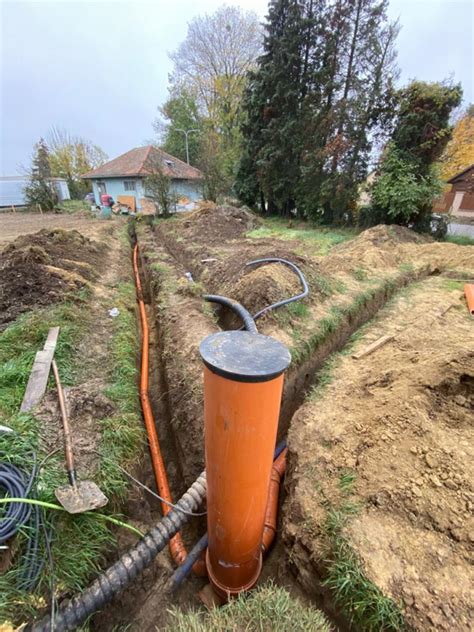

Gravitačná kanalizačná prípojka: Je najčastejším spôsobom odvádzania splaškových vôd z rodinných domov do verejnej kanalizácie. Voda odteká samospádom, preto je presné výškové riešenie kľúčové. Ideálny spád sa pohybuje v rozmedzí 2-3 %, v závislosti od priemeru potrubia. Revízna šachta by mala byť umiestnená pri hranici pozemku pre ľahký prístup. V prípade, že gravitačná prípojka križuje plyn alebo elektrinu, projektant navrhne bezpečné križovanie podľa noriem.

Tlaková kanalizácia: Používa sa v prípadoch, keď nie je možné zabezpečiť gravitačný odtok. Vyžaduje elektrické pripojenie pre funkciu prečerpávacej stanice. Dokumentácia pre tlakovú kanalizáciu je detailnejšia a je potrebné poznať presné výšky terénu. Priemer tlakových potrubí pre rodinné domy je najčastejšie DN32-DN50. V prípade výpadku elektriny systém prestane čerpať, preto sa navrhujú bezpečné akumulačné objemy v šachte.

Technické aspekty a normy pre vnútorné kanalizačné systémy

Návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek normy EN 12056-2 a experimentálnych meraní. Nedostatočný prívod vzduchu môže spôsobiť podtlak v potrubí, vysatie vody zo zápachových uzáverov a šírenie zápachu.

Pri návrhu odpadového potrubia je niekedy nutné zmeniť jeho smer (zalomiť), čo má vplyv na tlakové pomery a šírenie hluku. V prípade výškových budov sú potrebné špecifické riešenia.

STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12056-2, upravujú dimenzovanie odpadových potrubí vo vnútri budovy. V systéme I sa uvažuje stupeň plnenia potrubia 50 % (h/d = 0,5), zatiaľ čo v niektorých severoeurópskych krajinách (systém II) sa uvažuje 70 % (h/d = 0,7). Optimálne podmienky pre prúdenie vody a vzduchu sú pri zvislom vedení potrubia bez zmeny prierezu a zalomenia.

Pri návrhu odpadového potrubia s hlavným vetracím potrubím sa zohľadňuje súčet dĺžky odpadového a vetracieho potrubia. Menovitá svetlosť sa dimenzuje podľa tabuliek. Pri výške potrubia nad 70-100 m sa môže vyžadovať doplnkové vetracie potrubie. Maximálny podtlak v potrubí by nemal prekročiť 464 Pa.

V prípade nemožnosti vyvedenia potrubia nad strechu sa používa privzdušňovací ventil. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať.

Experimentálne merania ukazujú, že voda prúdi po vnútornom povrchu potrubia a vzduch v strede prierezu. Pripojenie zriaďovacích predmetov pod uhlom 88,5° je z hľadiska hydrauliky priaznivejšie ako kolmé pripojenie pod uhlom 90°, ktoré môže spôsobiť vysatie zápachovej uzávierky.

Rýchlosť prúdenia odpadovej vody v potrubí má vplyv na hlučnosť. Pri správnom návrhu sa reálna rýchlosť pohybuje rádovo do 10 m/s.

Pri zmene smeru odpadového potrubia (odskok alebo zalomenie) je nutné dodržať určité pravidlá, aby nedochádzalo k významným zmenám tlaku a zabezpečil sa dostatočný prívod vzduchu.

Podľa STN 73 6760, pri zalomení odpadového potrubia s uhlom väčším ako 45° od zvislice, je nutné zväčšiť priemer potrubia na najbližšiu vyššiu menovitú svetlosť. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %.

Údržba a prevencia problémov

Pre dlhodobú funkčnosť kanalizácie bez zanášania, zápachu či porúch je nevyhnutné dbať na správny návrh a dodržiavať základné pravidlá inštalácie:

• Minimalizovať počet pripojení a kolien, čím sa znižuje riziko netesností.
• Smerovať zásuvky v smere toku kvapaliny, čo pomáha predchádzať netesnostiam.
• Vyhnúť sa strihaniu kovaní.
• Nepoužívať poškodené alebo chybné komponenty.
• Dôkladne skontrolovať tesniace gumové pásky.

Štandardné ukazovatele sklonu sa počítajú na lineárny meter potrubia, preto je pri inštalácii potrebné kontrolovať celkovú dĺžku a dodržiavať identické hodnoty.

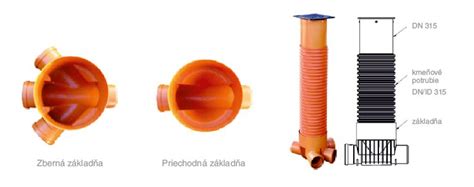

Kanalizačná prípojka a s ňou spojené šachty sú nevyhnutnou súčasťou systému. Revízna šachta slúži na kontrolu a údržbu potrubia a jej umiestnenie závisí od dispozičného usporiadania a lokálnych podmienok.

Správne prevedenie kanalizačnej prípojky, vrátane výkopových prác, prípravy podložia a zasýpania potrubia, je kľúčové pre plynulý a bezproblémový odtok odpadových vôd. Po dokončení inštalácie je potrebné vykonať skúšku prietoku a tesnosti.

Pripojeniu na kanalizáciu by sa mali venovať profesionáli, nakoľko ide o vodnú stavbu. Zlyhanie kanalizačného systému môže spôsobiť vážne problémy, od šírenia zápachu až po kontamináciu pitnej vody.
