Preklady: Kľúčové prvky pre statickú integritu a tepelnú pohodu vašej stavby

Preklady sú základnými stavebnými prvkami, ktoré umožňujú preklenutie nadokenných alebo nadverových otvorov v nosnom murive či deliacich priečkach. Ich správny výber a osadenie sú kritické pre celkovú statiku budovy, ako aj pre dosiahnutie požadovaných tepelnoizolačných vlastností. V súčasnosti existuje na trhu široká škála prekladov, od systémových prvkov od výrobcov muriva až po monolitické železobetónové konštrukcie realizované priamo na stavbe. Výber toho správneho riešenia závisí od mnohých faktorov, vrátane typu muriva, požadovanej nosnosti, tepelnoizolačných kritérií a celkového konceptu hrubej stavby.

Systémové prvky od výrobcu: Jednoduchosť a optimalizácia

Najjednoduchšou a často aj najefektívnejšou cestou pri výbere prekladu je orientovať sa na systémové prvky od výrobcu muriva, ktoré plánujete použiť na zhotovenie hrubej stavby. Tieto prvky sú navrhnuté tak, aby dokonale spolupracovali s ostatnými systémovými komponentmi, čím sa minimalizuje riziko vzniku nežiaducich tepelných mostov a zabezpečuje sa vysoká úroveň celkovej integrity konštrukcie. Výhodou ich použitia je aj predvídateľnosť ich správania v konštrukcii a súlad s technologickými postupmi predpísanými výrobcami.

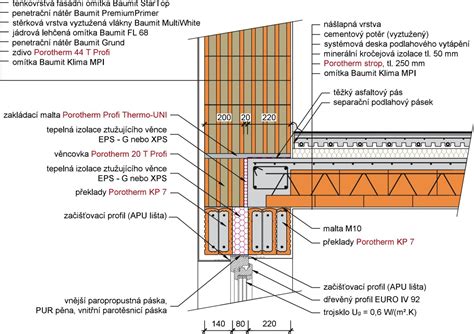

Pri výbere prekladu je dôležité prihliadať na technologické postupy predpísané výrobcami. Preklady je potrebné klásť do dostatočne hrubého maltového lôžka a s dostatočnou dĺžkou uloženia na okolitom murive, ktorá je predpísaná v závislosti od dĺžky prekladu. Zároveň sa medzi jednotlivé prvky umiestňuje tepelná izolácia, ktorá zabezpečuje splnenie tepelnotechnických kritérií.

Typy prekladov a ich špecifiká

Na trhu sú dostupné rôzne typy prekladov, ktoré sa líšia svojimi vlastnosťami, spôsobom montáže a určením. Medzi najbežnejšie patria:

• Nosné preklady: Tieto preklady sú navrhnuté tak, aby prevzali a preniesli zaťaženie od stropov, podláh a strešnej konštrukcie na okolité murivo. Sú nevyhnutné pri preklenutí otvorov v nosných stenách, či už obvodových alebo vnútorných. Ich únosnosť sa líši v závislosti od konkrétneho typu a výrobcu. Pri výbere nosného prekladu je dôležité zohľadniť predpokladané zaťaženie v mieste uloženia.
• Nenosné preklady: Tieto preklady slúžia primárne na preklenutie otvorov v nenosných priečkach, kde neprenášajú významné konštrukčné zaťaženia. Často sa používajú ako forma pre betónovanie alebo ako podklad pre ďalšie stavebné práce.
• U-profily a UPA-profily: Tieto špeciálne profily slúžia ako stratené debnenie. V ich vnútornom priestore sa po osadení výstuže ukladá betónová zmes, čím vzniká monolitický železobetónový preklad. Tento spôsob realizácie umožňuje prenos väčších zaťažení a je vhodný pre špecifické konštrukčné situácie. Pred betonážou je potrebné vnútorný priestor U-profilov zvlhčiť vodou. Potom sa jadro prekladu zabetónuje po menších úsekoch betónom minimálne triedy C 16/20. Uloženú betónovú zmes je potrebné priebežne zhutňovať a hornú plochu zarovnať. U-profily po zaliatí betónom tvoria stratené debnenie.
• Prekladové trámce: Tieto prvky môžu byť keramické alebo betónové a slúžia ako nosná časť prekladu, ktorá sa následne dobetónuje.
• Keramické preklady: Moderné keramické preklady sú prefabrikáty z betónu C 20/25, vystužené drôtom KARI v špeciálnych keramických tvarovkách. Sú nehorľavé (trieda reakcie na oheň A1) a ich súčiniteľ tepelnej vodivosti je λ = 1,29 W/(m.K). Sú vhodné na umiestnenie do vonkajších aj vnútorných stien. V obvodovom murive sa kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. S výškou 238 mm sú vhodné do modulového systému 250 mm. Pri osadení prekladov do obvodového muriva sa väčšinou osadzuje jeden preklad z exteriérovej strany a tri preklady z interiéru - zvyšok priestoru sa vyplní tepelnou izoláciou. Na vrchnú stranu muriva ostenia otvoru sa nanesie vrstva murovacej tepelnoizolačnej malty tak, aby horná hrana prekladu nebola uložená vyššie ako okolité murivo, minimálne. Na pripravené maltové lôžko sa uloží preklad keramickou tvarovkou smerom von tak, aby bola dĺžka uloženia minimálne 125 mm (preklad s dĺžkou do 1 750 mm), 200 mm (preklad s dĺžkou do 2 250 mm), resp. 250 mm (preklad s dĺžkou 2 500 mm a viac). Nápis na preklade nesmie byť hore nohami. Po uložení prekladu do požadovanej polohy sa skontroluje jeho poloha vzhľadom na okolité murivo. Zostava prekladov sa zabezpečí stiahnutím pomocou viazacieho drôtu minimálne na dvoch miestach, približne 300 mm od ostenia stavebného otvoru. Preklady sa nesmú skracovať ani ich prierez nie je dovolené upravovať.

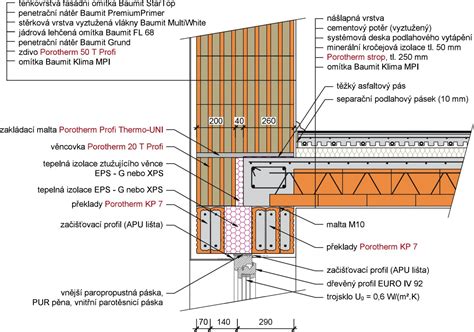

• Preklady s integrovanou izoláciou: Novinkou na trhu sú preklady s vnútorným priestorom na umiestnenie vonkajších žalúzií alebo s integrovanou či vyberateľnou tepelnou izoláciou. Tieto prvky sú určené najmä do jednovrstvových konštrukcií a umožňujú dosiahnuť vysoké tepelnoizolačné parametre bez potreby dodatočného zatepľovania. Príkladom je nosný preklad s vnútorným priestorom na umiestnenie vonkajších žalúzií (Preklad Heluz Family 3in1 nosný). Pri murive z keramických tehál s hrúbkou 50, 44 alebo 38 cm sa odporúča použiť nosný preklad s výškou 23,8 cm, čo umožňuje najlepšie vyskladanie detailov. Univerzálna poloha okna je 260 mm (merané od vonkajšieho líca prekladu k vonkajšiemu lícu rámu okna) pre šírku prekladov 500 a 440 mm. Pre šírku prekladu 380 mm je univerzálna poloha okna 240 mm od vonkajšieho líca muriva. Táto poloha funguje pre prípad, keď neplánujete montáž tieniacej techniky. Ak žalúzie či rolety nebudete montovať, môžete okno posunúť bližšie k vonkajšiemu lícu muriva. Pre preklady so šírkou 380 mm vzniká malý vnútorný parapet. Preto je tento šírkový variant prekladu vhodný v spojení so šírkou muriva 380 mm pre steny budov, ako sú napr. garáže, záhradné domčeky a pod. V tomto prípade sa však požaduje možnosť tienenia.
• Monolitické železobetónové preklady: Tieto preklady sa realizujú priamo na stavbe pomocou debnenia, výstuže a betónu. Hoci umožňujú preklenutie aj veľmi veľkých otvorov a prispôsobenie sa atypickým konštrukciám, ich realizácia je časovo a materiálovo náročnejšia a vyžaduje si plnohodnotný návrh zohľadňujúci statické a tepelnotechnické požiadavky.

Správne osadenie prekladov: Kľúč k funkčnosti a bezpečnosti

Nesprávne uloženie prekladov patrí medzi najčastejšie problémy pri ich osadzovaní. Je preto nevyhnutné dodržiavať technologické postupy a odporúčania výrobcov.

Proces osadenia prekladu:

1. Príprava debnenia a maltového lôžka: Pred uložením prekladu - U-profilu v mieste ich osadenia vyhotovte najskôr debnenie. Na vyrovnanú ložnú plochu muriva naneste zubovou murárskou lyžicou vrstvu tenkovrstvovej malty. Malta na čelnú plochu: Na celú čelnú plochu uloženého U-profilu zubovou murárskou lyžicou naneste tenkovrstvovú maltu. Vzájomným zlepením U-profilov zlepšíte ich celistvosť.
2. Uloženie prekladu: Preklad - U-profil uložte do naneseného maltového lôžka na obvodovej stene. Minimálna dĺžka uloženia U-profilu na obvodové murivo je 250 mm.
3. Ukladanie ďalších prvkov: Ďalší U-profil uložte na doraz k prvému. Pritom dbajte na rovnosť a presnosť uloženia prekladov. Prípadné nerovnosti a nepresnosti po položení upravte poklepaním gumeným kladivom. Korekcia usadenia je možná približne do 5 minút po nanesení malty.
4. Vloženie armokoša: Po osadení všetkých U-profilov na celú dĺžku budúceho prekladu do vzniknutého priestoru v tvare písmena U, tzv. jadra, uložte pripravenú výstuž - armokôš. Polohu výstuže zafixujte, aby sa zabezpečilo potrebné krytie výstuže betónom.
5. Tepelná izolácia: Z vonkajšej strany do voľného priestoru v jadre U-profilu vložte tepelnú izoláciu s požadovanou hrúbkou, najviac však 60 mm.
6. Uloženie betónu: Pred betonážou pripraveného jadra vnútro U-profilov zvlhčite vodou. Potom jadro prekladu zabetónujte. Betón ukladajte po menších úsekoch. Použite betón minimálne triedy C 16/20.
7. Zhutnenie a zarovnanie betónu: Uloženú betónovú zmes priebežne zhutňujte, napr. pomocou murárskej lyžice. Hornú plochu betónového jadra zarovnajte. U-profily po zaliatí betónom tvoria stratené debnenie.

Časté chyby a na čo si dať pozor:

• Osadenie na tenkovrstvovú maltu (lepidlo): Pri keramických prekladoch ide zo statického hľadiska o veľmi nesprávne riešenie. Preklad sa má správne osadiť na maltové lôžko, ktoré zabezpečí správne fungovanie celej konštrukcie.
• Nesprávna dĺžka uloženia: Preklady musia byť uložené na okolitom murive s dostatočným presahom, ktorý je predpísaný v závislosti od dĺžky prekladu. Minimálna dĺžka uloženia nosného prekladu na tvárnici závisí od jeho dĺžky a v prípade dĺžky prekladu do 1 750 mm musí byť minimálne 200 mm. Pri dlhších prekladoch je to minimálne 250 mm.
• Nesprávna orientácia: Na väčšine prekladov je správna orientácia vyznačená nápisom alebo šípkami. Pri prekladoch Ytong smerujú šípky na čele prekladu nahor a nápis Ytong, ktorý sa nachádza naboku prekladu, musí byť v čitateľnej polohe. Pri prekladoch KM Beta musia byť nápisy KM BETA na jednom a SENDWIX na druhom boku prekladu čitateľné.
• Poškodené preklady: Pred uložením je potrebné skontrolovať, či preklad nie je poškodený.
• Nerovná ložná plocha: Ložná plocha prekladu musí byť rovná, bez nečistôt.
• Uloženie na odrezky tvárnic: Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch.
• Nedostatočné zhutnenie betónu: Pri monolitických prekladoch je potrebné betónovú zmes priebežne zhutňovať.

Nosný vs. Nenosný preklad: Kedy použiť ktorý?

Rozhodnutie, či použiť nosný alebo nenosný preklad, závisí od funkcie steny a zaťaženia, ktoré má preklad prenášať.

• Nosný preklad: Je potrebný v každom prípade, keď preklad prenáša zaťaženie od stropov, podláh alebo strešnej konštrukcie. To platí pre obvodové steny a staticky nosné vnútorné steny. Ing. Július Sič z Xella Slovensko uvádza, že "Keď je preklad uložený v nosnej stene (vonkajšej alebo vnútornej) a musí zabezpečiť prenos zaťaženia od stropov a masívnych podlaží, je potrebné použiť nosný preklad." Rastislav Bosák z KM Beta dopĺňa, že "Nosný preklad je každý, závisí len od toho, akú má únosnosť (preklady nosných stien by mali mať vyššiu únosnosť ako do deliacich priečok)."
• Nenosný preklad: Postačuje pri otvoroch v nenosných priečkach, kde preklad nepreberá priame konštrukčné zaťaženie. Ing. Július Sič vysvetľuje: "Ak ide o otvor v nenosnej stene - priečke -, postačuje použiť nenosný preklad." Ing. Martin Hintoš z HELUZ uvádza, že pri obvodovom murive môžete použiť aj plochý keramický preklad, tzv. nenosný, ale jeho zabudovanie si vyžaduje náročnejší technologický postup. "Tento preklad je potrebné brať ako formu, na ktorej musí pokračovať vytvorenie nosného prvku."

Pri obvodovom murive sa bežne odporúča použiť štyri kusy nosných prekladov, tento počet sa však môže líšiť v závislosti od mnohých faktorov, ako je uloženie stropov nad okennými otvormi, alebo užšie murivo (pri murive užšom ako 300 mm sa počíta len s maximálne troma kusmi nosných prekladov).

Tepelná izolácia a minimalizácia tepelných mostov

V kontexte moderných nízkoenergetických a pasívnych domov je minimalizácia tepelných mostov kľúčovým faktorom. Preklady, ktoré sú často umiestnené v obvodovom murive, môžu predstavovať potenciálne tepelné mosty, ak nie sú správne navrhnuté a osadené.

• Systémové preklady: Ako už bolo spomenuté, systémové preklady od výrobcov muriva sú často navrhnuté tak, aby sa zabránilo vzniku tepelných mostov. Sú navrhnuté tak, aby sa pri ich správnom použití zabránilo vzniku neželaných tepelných mostov.
• Preklady s integrovanou izoláciou: Preklady s vnútorným priestorom na tepelnú izoláciu alebo s integrovanou izoláciou priamo vo svojej konštrukcii predstavujú efektívne riešenie na elimináciu tepelných mostov. Z vonkajšej strany do voľného priestoru v jadre U-profilu sa vkladá tepelná izolácia s požadovanou hrúbkou, najviac však 60 mm.
• Kombinácia s tepelnou izoláciou: Pri prekladoch, ktoré nemajú integrovanú izoláciu, je možné do ich konštrukcie vložiť dodatočnú tepelnú izoláciu. Pri väčších šírkach muriva je možné medzi preklady vložiť tepelnú izoláciu a tým zabezpečiť kvalitné tepelnotechnické parametre.

Preklady a moderné stavebné technológie

Výstavba ultranízkoenergetických domov či domov s takmer nulovou potrebou energie sa nezaobíde bez vonkajšieho tienenia. Niektoré moderné preklady sú špeciálne navrhnuté tak, aby umožnili jednoduchú integráciu tieniacej techniky, ako sú vonkajšie žalúzie alebo rolety. Tieto tzv. žalúziové alebo roletové preklady majú vnútorný priestor určený na montáž týchto prvkov, pričom často disponujú aj integrovanou tepelnou izoláciou.

Preklady sú navrhnuté v dĺžkovom a výškovom module 250 mm. Univerzálna poloha okna je 260 mm (merané od vonkajšieho líca prekladu k vonkajšiemu lícu rámu okna) pre šírku prekladov 500 a 440 mm. Pre šírku prekladu 380 mm je univerzálna poloha okna 240 mm od vonkajšieho líca muriva. Táto poloha funguje pre prípad, keď neplánujete montáž tieniacej techniky. Ak žalúzie či rolety nebudete montovať, môžete okno posunúť bližšie k vonkajšiemu lícu muriva. Pre preklady so šírkou 380 mm vzniká malý vnútorný parapet. Preto je tento šírkový variant prekladu vhodný v spojení so šírkou muriva 380 mm pre steny budov, ako sú napr. garáže, záhradné domčeky a pod. V tomto prípade sa však požaduje možnosť tienenia.

Pri zabudovaní nosného prekladu budete potrebovať žeriav, pri manipulácii s prekladom sa zasa používajú C-závesy alebo textilné popruhy. Svetlú šírku otvoru skontrolujte podľa projektovej dokumentácie, a to vrátane nivelety muriva, resp. ložné plochy v mieste uloženia prekladu (prípustná odchýlka je max. 4 mm). Na ložné plochy tehál naneste celoplošne maltu pre tenké škáry (dĺžka 250 mm, hrúbka 3 mm). Na zavesenie prekladu slúži prepravná paleta, je jeho dočasnou súčasťou. Preklad sa položí na maltové lôžko. Kladie sa vždy s rovnakou dĺžkou uloženia 250 mm na každej strane s ohľadom na jednoduché vyberanie segmentov tepelnej izolácie pred montážou tieniacej techniky. Po osadení prekladu odstrihnite viazaciu pásku palety a paletu odstráňte. Preklad nad stavebným otvorom so svetlou šírkou ≥ 2 500 mm sa uprostred podoprie montážnou podperou.

Preklad webových stránok: Iný proces, iné výzvy

Zatiaľ čo stavebné preklady sú neodmysliteľnou súčasťou každej hrubej stavby, v digitálnom svete sa stretávame s iným typom "prekladu" - prekladom webových stránok a iného digitálneho obsahu. Tento proces, známy aj ako lokalizácia, je oveľa komplexnejší a zahŕňa nielen lingvistickú presnosť, ale aj kultúrnu adaptáciu obsahu pre cieľové publikum.

Proces prekladu webu začína zistením rozsahu zadania, možnosťami technického prepojenia a automatizácie a následne nacenením požiadavky od klienta. Pri cene zohľadňujeme primárne rozsah textu, jazykovú kombináciu, typ prekladu a grafický výstup. Vďaka prekladateľským nástrojom, tzv. CAT nástrojom (computer assisted translation), sa text analyzuje, zisťuje sa, či sa texty v rámci dokumentu opakujú a či obsahuje zhody s už preloženými textami klienta. Pred zadaním prekladu sa od klienta pokúsime získať referenčné materiály, prípadne hotové glosáre a zisťujeme preferovanú terminológiu. Texty od klienta spracuje projektové oddelenie, pričom jedným zo spôsobov je export všetkých textov, najčastejšie do .xml formátu alebo iného editovateľného formátu. Druhý spôsob spracovania textov je cez prepojenie CRM klienta s naším systémom. Vďaka prepojeniu dokážeme celý proces automatizovať. Zdrojové texty nám spolu s notifikáciou natiahne systém na prekladanie, prekladateľ texty preloží, korektor ho zdokonalí na maximum a následne sa preložený text automaticky nahrá na web klienta.

Lokalizovaný preklad je špecifický typ prekladu, ktorý berie do úvahy cieľovú kultúru. Je to vlastne špecializovaná služba, ktorá sa využíva najmä pri preklade, teda lokalizácii webových stránok, softvérov, aplikácií a reklamných kampaní. Pri preklade webu je dôležité myslieť na niekoľko vecí, ktoré investorom ušetria nielen čas, ale aj financie. Ideálne a najpoužívanejšie sú štandardné formáty balíka MS Office, prípadne ich neplatené alternatívy. Problém vzniká pri práci s PDF formátom, najmä, ak ide o skeny dokumentov. CAT nástroje dokážu rozpoznať programátorský kód a ochránia ho pred prepísaním, prípadne vymazaním. Pri prekladoch zo slovenčiny a češtiny je prekladateľom vo väčšine prípadov Slovák alebo Čech. Native speaker prichádza na rad pri jazykovej korektúre. Ak dokážeme prepojiť web s našimi nástrojmi, môžeme dostávať notifikácie o novom obsahu na webe, ktorý vieme automaticky spracovať.

Pri výbere prekladu je potrebné začať rozhodnutím o úrovni tepelného, akustického a bezpečnostného komfortu, ktorý chcete v rámci hrubej stavby dosiahnuť. Pri návrhu projektu sa ako bezpečná a cenovo výhodná javí spolupráca s projektovou spoločnosťou, ktorá pozná sortiment daného konkrétneho výrobcu a ktorá vie jednotlivé výrobky vhodne navrhnúť. Otvory na moderných domoch bez problémov zvládnete s prefabrikovanými prekladmi, ktoré umožňujú preklenutie s veľkosťou max. Existujú však aj atypické prípady, keď je použitie monolitického železobetónového prekladu, ktorý sa realizuje priamo na stavbe, nevyhnutnosťou. V takýchto prípadoch je však potrebný plnohodnotný návrh, ktorý zohľadňuje predovšetkým statické a tepelnotechnické požiadavky, a až potom dizajn. Podobne ako pri tehlovom murive, aj pri pórobetónovom murive určuje vhodnosť prekladu na preklenutie okenného, dverného alebo iného otvoru väčšinou projektant alebo statik. Preklad musí teda spĺňať najmä mechanické (statické) požiadavky. Pri výbere je dôležité, aké zaťaženie bude daný preklad prenášať v mieste uloženia (do ostenia). Ďalšie požiadavky, ktoré musí preklad spĺňať, sú tepelnotechnické parametre (pri umiestnení na obvodovej stene), resp. akustické vlastnosti. V súčasnosti máte na výber z viacerých možností (nosný preklad, prekladový trámec, U-profil, UPA-profil, nenosný preklad). Výhodou prefabrikovaných prekladov je jednoduchosť montáže, rýchlosť spracovania na stavbe a jednotný povrch celej steny, vhodný na omietanie. Na prenos väčších zaťažení sú určené kombinované riešenia, keď sa do skrytého debnenia (U- a UPA-profil) vkladá výstužný armokôš, ktorý sa zalieva monolitickým betónom. Ďalšou možnosťou sú čisto monolitické preklady, ktoré si vyžadujú prípravu debnenia (časovo a materiálovo náročné). Pri hrubej stavbe z vápennopieskového muriva je najvhodnejšie použiť systémové preklady od rovnakého výrobcu vápennopieskových tehál, pretože ich vonkajšiu plochu tvoria U-profily z rovnakého materiálu ako ostatné murivo. Na preklenutie otvorov murovaných stenových sendvičových konštrukcií sa odporúča použiť nosný preklad s vápennopieskovým povrchom (Sendwix). Vyrába sa v modulovom systéme 250 mm a je nosný hneď po uložení do stavebnej konštrukcie. Ďalším variantom je prefa preklad s betónovým povrchom, ktorý je rovnako po uložení väčšinou ihneď nosný. Samozrejme, môžete sa rozhodnúť aj pre zhotovenie monolitického železobetónového prekladu priamo na stavbe. Ide však o pomerne časovo náročné riešenie, ktoré si vyžaduje zabezpečenie debnenia, výstuže, betónu a pod. Tento typ prekladu sa stáva úplne nosným až po 28 dňoch. Pri osadzovaní prekladov musíme dbať, tak ako aj v živote, najskôr na bezpečnosť a zdravie. Kvalitnú a profesionálnu montáž zabezpečíte používaním vhodného náradia a pomôcok. Ďalej je dôležité dodržať statický návrh, teda určený správny počet prekladov do otvorov na stavbe. V neposlednom rade je potrebné dbať aj na uloženie prekladov na murivo. Tabuľky predpisujúce dĺžku uloženia prekladu na okolité murivo máme dve, a to v závislosti od toho, či sa na vytvorenie ostenia otvorov použijú krajové tehly alebo nie. Pri prekladoch je dôležitá správna poloha výstuže v nosnom prvku. Pred uložením prekladu je potrebné skontrolovať rovnosť a výšku ložných plôch. Hrúbka ložnej škáry správne zabudovaného prekladu má byť rovnaká ako muriva. Pred kladením nosných prekladov sa prekontroluje a pomocou doskovej rašple upraví rovinnosť i výška ložných plôch muriva, na ktoré sa budú preklady klásť. Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá v tvárniciach. Po uložení sa upraví umiestnenie prekladu tak, aby bol rovnako uložený na obidvoch koncoch. Následne sa skontroluje správnosť jeho uloženia aj vo zvislom smere. Prípadné nerovnosti sa skorigujú poklepom gumeným kladivom. Zvyšky malty, ktoré sa dostali mimo ložnej škáry, sa musia v rovnaký deň ostro stiahnuť a nesmú sa zamazávať. Nosný preklad z bieleho pórobetónu je určený na preklenutie otvorov v nosných a nenosných stenách. Vhodnosť jeho použitia je nevyhnutné staticky posúdiť.
