Problémy s priesakom vody v hromadných podzemných garážach sú častým javom, ktorý negatívne vplýva na životnosť konštrukcií a komfort používateľov. Zistenia počas pravidelných prehliadok často odhaľujú líniové a plošné priesaky vody, ktorých najčastejšími príčinami sú chyby na povrchovej hydroizolácii alebo netesné škáry a trhliny v betónových konštrukciách. Tento článok sa podrobne venuje technológiám a materiálom, ktoré sa osvedčili pri dodatočnom utesnení plošných priesakov cez podzemné obvodové steny a líniových priesakov cez pracovné a dilatačné škáry v stenách a základových doskách.
Príčiny a Dôsledky Priesakov Vody v Podzemných Garážach

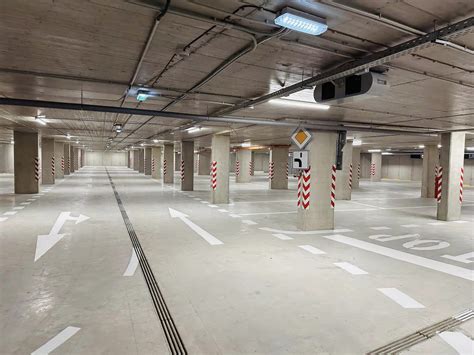

Narastajúci počet evidovaných vozidiel v Slovenskej a Českej republike, ako poukazujú údaje Ústredných automotoklubov, neustále zvyšuje tlak na budovanie infraštruktúry, vrátane hromadných podzemných garáží. Tieto garáže sú často zakladané pod úrovňou podzemnej alebo vzdúvajúcej priesakovej vody, čo ich činí náchylnejšími na problémy s vodotesnosťou. Základová vaňa, ktorá má zabezpečiť vodonepriepustnosť, je buď chránená povrchovou hydroizoláciou, alebo je tvorená vodonepriepustnou betónovou konštrukciou známej ako "biela vaňa".
Prax však ukazuje, že priesaky vody nie sú v základových vaniach ničím nezvyčajným. V prípade povrchovej hydroizolácie sú príčinou zvyčajne chyby pri jej aplikácii alebo poškodenie. Pri konštrukciách typu "biela vaňa" sa najčastejšie objavujú netesné škáry, trhliny alebo tzv. štrkové hniezda, ktoré predstavujú nedostatočne vyplnené miesta s väčšou priepustnosťou.
Presakujúca voda má priamy vplyv na mikroklimatické podmienky v garáži. Zvyšuje relatívnu vlhkosť vzduchu, čo v kombinácii so zvýšenou koncentráciou oxidu uhličitého (CO2) a prítomnosťou chloridov (Cl⁻) vytvára ideálne podmienky pre akcelerovanú koróziu výstuže v betónovej konštrukcii a taktiež koróziu parkujúcich automobilov. Voda môže v stenách a stĺpoch stúpať kapilárnou vzlínavosťou, čo sa prejavuje charakteristickými mapami, kde sa na povrchu betónu hromadia soli v kryštalickej podobe. Tieto javy sa vyskytujú bez ohľadu na to, či ide o konštrukciu s povrchovou hydroizoláciou alebo o "bielu vaňu".
V podzemných garážach sa často stretávame s prostredím, ktoré je klasifikované ako XC3 (stredne mokré, vlhké prostredie) a XD3 (striedavo mokré a suché prostredie). Vysoká vlhkosť a prítomnosť chloridov, ktoré sa do garáže dostávajú napríklad zo solí používaných pri zimnej údržbe ciest, predstavujú významné riziko pre životnosť betónových konštrukcií a dilatačných zariadení.
Injektážne Metódy na Dodatočné Utesnenie
Na dodatočné utesnenie plošných a líniových priesakov obvodových konštrukcií podzemných garáží sa úspešne používajú viaceré injektážne metódy. Princíp spočíva v aplikácii špeciálnych injektážnych materiálov do betónu alebo muriva cez vopred navŕtané otvory, do ktorých sú osadené injektážne ventily (tzv. pakre).
Clonová Injektáž
Jednou z najúčinnejších metód je clonová injektáž, pri ktorej sa celá konštrukcia prevŕta, osadia sa injektážne ventily a následne sa rubová strana konštrukcie injektuje nízkoprevyskozitným akrylátovým hydrogélom. Tento proces vytvára nepretržitú "clonu" za konštrukciou, ktorá bráni prieniku vody.
Osové vzdialenosti a hĺbka vŕtaných otvorov závisia od vlastností nosného materiálu (napr. škárovanie muriva, štruktúra pórov v betóne) a od zvoleného injektážneho produktu. Injektážne ventily sa osadzujú šachovnicovito, s rastrom od 300 mm pre málo priepustné až do 500 mm pre priepustné zeminy. Zväčšovanie vzdialenosti medzi injektážnymi ventilmi síce zvyšuje spotrebu gélu, ale zároveň znižuje náklady na vŕtanie. Vo všeobecnosti platí, že pri sťaženom vŕtaní konštrukcie (vysoká pevnosť a hrúbka betónu) sa uprednostňuje väčšia osová vzdialenosť vrtov, zatiaľ čo pri menšej hrúbke alebo pevnosti betónu je výhodnejšia menšia vzdialenosť vrtov, čo vedie k nižšej spotrebe gélu. Pre dosiahnutie účinného utesnenia sa injektáž často opakuje dvakrát až trikrát. Pri clonovej injektáži rubovej plochy sa v závislosti od pórovitosti zeminy počíta so spotrebou 10 až 15 litrov injektážnej zmesi na meter štvorcový.
Pre účely clonovej injektáže sa vyvinuli špeciálne viaczložkové akrylátové hydrogély s extrémne nízkou viskozitou (2,5 až 5 mPas). Tieto materiály sa vyznačujú dobrou priľnavosťou k silikátovým podkladom, vysokou prieťažnosťou a schopnosťou napučiavať vo vlhkom prostredí, pričom ich objem sa môže zväčšiť až o 60 %. Po vytvrdnutí môže gél v prípade vysychania uvoľniť vodu, pričom tento proces je reverzibilný.
Pri aplikácii clonovej injektáže je kľúčové zabezpečiť pomalé, laminárne prúdenie hydrogélu do zeminy. Nekontrolované turbulencie môžu viesť k premiešaniu podzemnej vody a gélu, čo negatívne ovplyvňuje vlastnosti výsledného gélu a znižuje jeho tesniaci účinok. Vplyv základovej zeminy na šírenie hydrogélu je možné kvalitatívne vyjadriť pomocou Reynoldsovho čísla (Re). Pre prúdenie v potrubí platí rovnica (1), ktorá je v zásade aplikovateľná aj pre prúdenie v injektovaných zeminách. Hodnota Re určuje charakter toku - pre Re ≤ 2 320 predpokladáme laminárne prúdenie, zatiaľ čo pre Re > 2 320 hovoríme o turbulentnom prúdení. Kritické Reynoldsovo číslo, pri ktorom dochádza k prechodu z laminárneho do turbulentného prúdenia, sa väčšinou stanovuje experimentálne.
Faktory, ktoré môžu ovplyvniť šírenie hydrogélu a účinnosť clonovej injektáže, zahŕňajú:
- Rýchlosť prúdenia pod kritickou hodnotou: Obmedzuje objem prúdenia a maximálnu spotrebu hydrogélu.
- Malý priemer pórov: Pri aplikácii hydrogélu do veľkých pórových kanálikov (napr. hrubý štrk) dochádza k premiešaniu gélu a vody, čo sťažuje tvorbu gélovej clony.
- Veľká viskozita hydrogélu: Znižuje hodnotu Re, čím podporuje laminárne prúdenie.
Použitie clonovej injektáže a špeciálnych hydrogélov umožňuje dodatočne utesniť aj tzv. „beznádejné“ prípady presakovania vody z vnútornej strany podzemných garáží.
Injektáž na Vzlínajúcu Vlhkosť a Trhliny
Vzlínajúca vlhkosť, ktorá stúpa zo zeme alebo zo základovej dosky, je ďalším problémom, ktorý možno riešiť injektážnymi metódami. Polyuretánové polyméry a akrylátové gély sa osvedčili ako účinné materiály na injektážnu hydroizoláciu. Tieto materiály reagujú s vodou, viažu ju a vytvárajú izolačnú bariéru.
Pre dodatočné utesnenie presakujúcich pracovných škár a trhlín v betónových konštrukciách sa najčastejšie používa injektáž betónu polyuretánovými živicami. V prípade, že je nevytvrdený injektážny materiál vyplavovaný tlakovou vodou, je potrebné zabezpečiť jeho rýchle vytvrdenie, prípadne kombinovať injektáž s opatreniami na zníženie tlaku vody.
Na dodatočné utesnenie dilatačných škár sa v praxi často využívajú akrylátové gély. Tieto materiály zväčšujú svoj objem v styku s vlhkosťou a zároveň si zachovávajú pružnosť. V železobetónových konštrukciách sa používajú s opatrnosťou, ak nehrozí korózia výstuže. Výhodné je vytvorenie gélovej clony mimo betónový prvok, injektážou do miesta pod vnútorným alebo vonkajším tesniacim pásom až do podložia. Týmto spôsobom sa zabezpečí, že dilatačná škára zostane utesnená aj v prípade ďalšieho sadania základovej dosky.
Pri výbere dilatačného zariadenia pre pojazdné stropy je potrebné zohľadniť viaceré parametre, ako napríklad veľkosť dilatačnej škáry a jej predpokladané zmeny, ako aj zaťažiteľnosť a životnosť dilatácie.
Alternatívne Metódy a Materiály na Izoláciu
Okrem injektážnych metód existujú aj ďalšie technológie a materiály, ktoré sa využívajú na dodatočné utesnenie podzemných garáží a riešenie problémov s vlhkosťou.
Kryštalizačné Hydroizolačné Systémy
Kryštalizačné hydroizolačné systémy predstavujú alternatívu, najmä pre plošné utesnenie betónových konštrukcií. Pri tejto metóde sa na pripravený a navlhčený povrch betónu aplikujú nátery alebo stierky na báze sekundárnej kryštalizácie. Tieto materiály sú chemicky tvorené zmesou portlandského cementu, jemných filerov a aktívnych chemikálií.
Po aplikácii na povrch betónu, ktorý je pred tým očistený vysokotlakovým vodným lúčom alebo pieskovaním, sa v pórovom systéme betónu spustí dodatočný kryštalizačný proces. Týmto procesom dôjde k zaplneniu väčšiny kapilárne aktívnych pórov betónu rastom ihličkovitých kryštalických novotvarov. Výhodou tejto technológie je jednoduchá aplikácia, ktorá nevyžaduje špecializované prístrojové vybavenie. Kľúčovou podmienkou úspešného procesu je prítomnosť vody v kapilárnych póroch betónu po minimálnu dobu, potrebnú na dostatočný kryštalizačný rast. Experimentálne výsledky potvrdzujú hĺbkový účinok kryštalizačného náteru.
Technologický postup aplikácie kryštalizačného náteru zahŕňa tri fázy:
- Príprava podkladu: Betónový povrch nie je potrebné pred aplikáciou náteru vysúšať, ak je konštrukcia zaťažená prenikajúcou vlhkosťou.
- Aplikácia náteru: Náter alebo stierka sa nanášajú na pripravený povrch.
- Fáza ošetrovania: Táto fáza je kľúčová pre výsledný hydroizolačný účinok a zvyčajne zahŕňa udržiavanie vlhkosti povrchu po určitú dobu.
Sanačné Omietky a Elektrofyzikálne Metódy
Sanačné odvlhčovacie omietky sa používajú buď samostatne, alebo v kombinácii s inými metódami. Ich úlohou je odvádzať zvyškovú vlhkosť z muriva a tým ho vysušovať. Vďaka svojej mikroporéznej štruktúre umožňujú rýchle odparovanie vlhkosti, pričom samotná omietka zostáva na dotyk suchá.
Bez nutnosti rozsiahlych stavebných zásahov je možné vlhké murivo vysušiť aj pomocou elektrofyzikálnych metód, ako je napríklad elektroosmóza. Tieto metódy pracujú na princípe vytvorenia elektrického poľa, ktoré obráti smer kapilárneho prúdenia, čím dochádza k vytláčaniu vlhkosti z muriva. Proces vyžaduje nepretržitý prívod elektrického prúdu počas celej doby vysúšania.
Mechanické Bariéry a Izolácia Plechových Garáží
V prípade vzlínajúcej vlhkosti sa ako jedno z riešení uvádza aj vloženie mechanickej bariéry, známej ako podrezávanie muriva. Pri tejto metóde sa do ložných škár muriva vkladajú asfaltované alebo PVC pásy, prípadne špeciálne profilované plechy, ktoré nahrádzajú chýbajúcu hydroizoláciu.

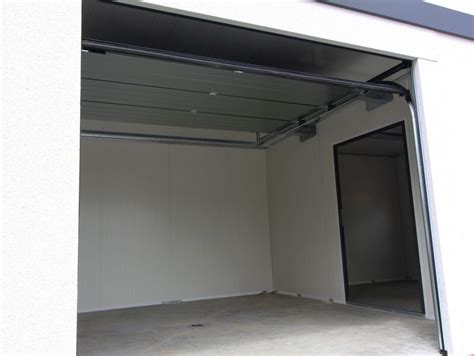

Samostatnou kapitolou je izolácia plechových garáží. Tieto konštrukcie síce vynikajú nízkou cenou a jednoduchou montážou, avšak ich hlavnou nevýhodou je slabá tepelná izolácia. Plech je dobrým vodičom tepla, čo vedie k extrémnym teplotám v interiéri. Na zateplenie plechovej garáže sa používajú rôzne materiály, ako napríklad minerálna vlna, polyuretánová pena, polystyrén, prípadne OSB alebo sadrokartónové dosky ako interiérová úprava.
Pri zatepľovaní plechovej garáže je dôležité dodržať správny postup, ktorý zahŕňa prípravu povrchu (očistenie od hrdze a nečistôt, odmastením), montáž vodivých pásov ako základ pre upevnenie izolačných materiálov, presné narezanie izolačného materiálu a jeho následnú inštaláciu. Po aplikácii izolácie je kľúčové chrániť ju pred vlhkosťou pomocou parotesnej fólie a zabezpečiť dostatočné vetranie priestoru, aby sa predišlo kondenzácii a vzniku plesní.
Prevencia a Údržba
Pravidelné prehliadky podzemných garáží sú nevyhnutné pre včasné odhalenie a riešenie problémov s priesakmi vody. Zvýšená vlhkosť, vyššia koncentrácia CO2 a prítomnosť chloridov predstavujú vážne riziko pre životnosť garáží. Včasná aplikácia sofistikovaných technológií a materiálov, ako sú clonová injektáž s použitím hydrogélov, umožňuje účinné a trvanlivé utesnenie podzemných konštrukcií aj z vnútornej strany.
Pri zariaďovaní garáže, či už ide o betónovú alebo plechovú konštrukciu, je dôležité myslieť aj na izoláciu základovej dosky a stien. Postupy ako penetrácia, aplikácia hydroizolačných náterov (napr. tekutá lepenka), adhéznych mostíkov a samonivelačných stierok zabezpečia pevný, rovný a vodotesný podklad. V prípade plechových garáží je kľúčové zabezpečiť tepelnú izoláciu, ktorá chráni pred extrémnymi teplotami a zároveň prispieva k celkovej energetickej efektívnosti.
Správnym výberom materiálov a precíznym dodržaním technologických postupov je možné predĺžiť životnosť podzemných garáží, zabezpečiť ich funkčnosť a vytvoriť bezpečné a príjemné prostredie pre parkovanie automobilov a skladovanie rôznych predmetov. Nezanedbanie pravidelnej údržby a kontrol stavu tesnení je základom pre dlhodobú účinnosť vykonaných sanačných opatrení.
