Úvod do problematiky
Polyfunkčný komplex Tabáň v Nitre predstavuje ambiciózny architektonický a stavebný projekt, ktorý zásadne mení tvár historického centra mesta. Tento rozsiahly súbor siedmich blokov, situovaný v mestskej pamiatkovej zóne Nitra - Staré Mesto, je vymedzený ulicami Štúrova, Piaristická a Palánok. Jeho výstavba, ktorá sa začala s cieľom vytvoriť moderný a zároveň harmonicky zapadajúci prvok do existujúcej zástavby, priniesla so sebou množstvo špecifických výziev, najmä v oblasti statiky a konštrukčného riešenia. Projekt, za ktorým stojí investičná skupina Proxenta, bol úspešne skolaudovaný v marci 2021, čím sa stal významným prínosom pre rozvoj mesta a odpoveďou na rastúci dopyt po bývaní a moderných priestoroch.
Konštrukčné pozadie a terénne špecifiká
Stavebný pozemok pre komplex Tabáň má lichobežníkový tvar s celkovou plochou 10 511 m². Jeho topografia je charakteristická strmým svahom s nábehom približne 45° zo strán Štúrovej a Piaristickej ulice. Tento svah je tvorený antropogénnymi navážkami, ktoré vznikli v 70. rokoch minulého storočia ako skládka sute z demolácií starších objektov pre potreby výstavby vtedajšieho obchodného domu Prior (dnes Tesco). Ide teda o polstoročnú navážku s priemerne dvojmetrovou vrstvou materiálu, na ktorej je pôvodne umiestnená zeleň. Táto špecifická pôdorysná a výšková situácia si vyžiadala mimoriadne náročné statické posúdenie a návrh konštrukcií.
Pre potreby detailného návrhu nosných konštrukcií bol využitý pokročilý výpočtový FEM program na 3D statickú a dynamickú analýzu. Bolo zostavených množstvo celkových a čiastkových výpočtových modelov, ktorých cieľom bolo čo najrealistickejšie zachytiť tok síl a správanie sa celej konštrukcie pod vplyvom rôznych zaťažení, vrátane seizmických vplyvov.
Základová doska a podzemná garáž: Výzva "bielej vane"
Súčasťou komplexu sú dve podlažia podzemných garáží, ktoré sú prekryté železobetónovou doskou. Táto základová konštrukcia bola navrhnutá ako vodonepriepustná, známa aj ako "biela vaňa". Pre jej realizáciu bola zvolená koncepcia návrhu 2, ktorá počíta s konštrukciou s deliacimi trhlinami. Tieto trhliny sú navrhnuté tak, aby ich šírka umožňovala samoutesnenie podľa Smernice pre vodonepriepustné betónové konštrukcie - biele vane (SmeBV).

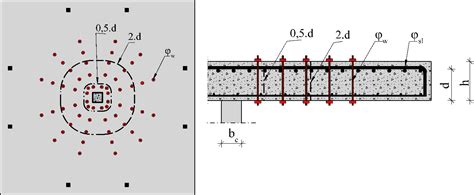

Pre betón bola predpísaná špecifikácia C30/37 - XC2, XD1 (SK) - Cl 0,4 - Dmax 22 - S3, s maximálnym priesakom 55 mm podľa STN EN 12390 - 8. Dôležitým parametrom bol aj betón s nízkym hydratačným teplom, aby sa minimalizovalo riziko vzniku trhlín vplyvom zmrašťovania počas hydratácie. Pôvodný projekt uvažoval s hrúbkou základovej dosky 1 000 mm. Vďaka optimalizácii základových konštrukcií sa podarilo túto hrúbku znížiť na 700 mm. V kritických miestach, kde dochádza k extrémnemu šmykovému namáhaniu (najmä v miestach pretlačenia stĺpov), sú však navrhnuté zhrubnutia dosky s celkovou hrúbkou až 1 000 až 1 200 mm.
Počas výstavby základov bola koordinácia s realizátorom hrubej stavby kľúčová. Zhotoviteľ požadoval nasadenie štyroch vežových žeriavov s výškou 27 až 34,2 m. Bola navrhnutá aj špecifická technológia zhotovovania základov, pričom celá základová doska bola rozdelená na niekoľko pracovných záberov. Postup betonáže bol zvolený s ohľadom na požiadavku umožniť voľné deformácie základnej konštrukcie v dvoch vzájomne kolmých smeroch počas tuhnutia a tvrdnutia betónu.
Zvislý nosný systém a prechodové konštrukcie
Obvodová nosná stena v podzemných podlažiach bola rovnako optimalizovaná. Pôvodná hrúbka steny 500 mm bola znížená na 300 mm, pričom plocha výstuže bola zvolená s cieľom zabezpečiť maximálnu šírku trhliny, ktorá umožňuje jej samoutesnenie.
Zvislý nosný systém objektu v podzemných podlažiach je kombináciou stĺpového systému a stužujúcich stien. V objekte átria je dominantný stĺpový nosný systém. Významnou konštrukčnou výzvou boli prechodové ("transferové") dosky, ktoré boli nutné v miestach, kde zvislý nosný systém podzemných podlaží nebol totožný so zvislým nosným systémom hornej stavby. V týchto miestach, kde dochádzalo k zmene polohy stĺpov medzi prvým podzemným podlažím (1. PP) a prvým nadzemným podlažím (1. NP), boli navrhnuté kompenzačné dosky s hrúbkou 450 až 600 mm. Tieto zhrubnutia neboli celoplošné, ale boli lokalizované a optimalizované len na kritických miestach.
Prechodné dosky boli implementované v blokoch A, B, C a D. V niektorých častiach konštrukcie, najmä v blokoch E a F, došlo k zmene nosného systému zo stĺpového na stenový medzi 1. PP a 1. NP. V týchto prípadoch sú stropné dosky zavesené do plných železobetónových stien, ktoré fungujú ako vysoké nosníky. Zvislé nosné prvky sú umiestnené nad sebou, alebo sa menila pôdorysná orientácia nosných stien nad sebou. Kritické miesta v týchto prípadoch predstavujú prechody medzi stĺpovým a stenovým nosným systémom, kde dochádza ku koncentrácii zaťaženia na pomerne malú plochu. V prípade prekročenia maximálneho kontaktného napätia boli v hlave stĺpa navrhnuté rozšírenia (šikmé nábehy).
Komplikovanosť riešenia prechodových oblastí bola umocnená tvarovým a výškovým usporiadaním dosky nad 1. PP, ktoré reflektovalo požiadavky na rôzne skladby podlahových vrstiev. Príkladom náročného tvarového riešenia je oblasť pasáže medzi blokmi B a C. Skúsený tím konštruktérov, s využitím 3D vystužovania v programe Allplan, úspešne zvládol aj tieto náročné výzvy.
Stropné konštrukcie a záhradné úpravy
Hrúbka stropnej dosky nad 1. PP v časti átria bola navrhnutá na základe požiadaviek záhradnej architektky na sadové úpravy. V niektorých miestach dosahujú vrstvy zeminy (záhradného substrátu) hrúbku až 1,5 metra. Toto zaťaženie, spolu s plánovanými drevinami, malo významný vplyv na celkovú hrúbku stropnej dosky nad 1. PP a potrebnú plochu výstuže. Po konzultácii s projektantom stavebnej časti a záhradnou architektkou bol zvolený kompromis v skladbe strechy, čím sa podarilo redukovať zaťaženie od vegetácie a terénnych úprav.
Zvislý nosný systém hornej stavby v obytných častiach (blok A až F) je tvorený železobetónovými stenami s hrúbkou 200 mm. V administratívnej časti sú zvislými nosnými prvkami stĺpy s rozmermi 400 × 400 mm, resp. 400 × 500 mm. Stropné konštrukcie v typických podlažiach obytnej časti sú obojsmerne vystužené stropné dosky s hrúbkou 200 mm.
Vplyv budúcej cyklotrasy a terasy
Významným zásahom do koncepcie nosného systému objektu počas procesu projektovania bolo zakomponovanie v budúcnosti plánovanej cyklotrasy pozdĺž ulice Štúrova. Toto riešenie si vyžiadalo úpravu koncepcie nosného systému, keďže celé jedno podlažie v častiach administratíva a blok A v úrovni 1. NP muselo ustúpiť o približne 2 metre do vnútra objektu. V časti administratíva boli na každom podlaží navrhnuté konzolové nosníky.
V bloku A bola situácia ešte komplikovanejšia. Nosný systém v 1. NP a 2. NP je stenovo-stĺpový, pričom vykonzolovanie objektu v úrovni 1. NP je v dvoch smeroch. V miestach, kde boli v dispozícii umiestnené železobetónové medzibytové nosné steny, boli tieto využité a fungujú ako vysoké nosníky.
V poslednom podlaží vo všetkých obytných blokoch boli navrhnuté väčšie terasy. Tie boli dosiahnuté ustúpením posledného podlažia o približne 2 metre (zvislé nosné prvky medzi 5. NP a 6. NP). V administratívnej časti sú ustúpené podlažia dokonca v dvoch výškových úrovniach (medzi 4. a 5. NP, resp. medzi 5. a 6. NP).
Detaily konštrukčných prvkov a materiálov
Schodiská v objekte sú prevažne prefabrikované, s výnimkou niektorých krátkych alebo zakrivených schodísk. Tvarovo sú riešené ako dvojramenné alebo trojramenné. V mieste stropných dosiek sú ramená uložené na ozuby vytvorené v stropnej doske. Napojenie ramien na steny je riešené pomocou bodových prvkov na prerušenie krokového hluku.

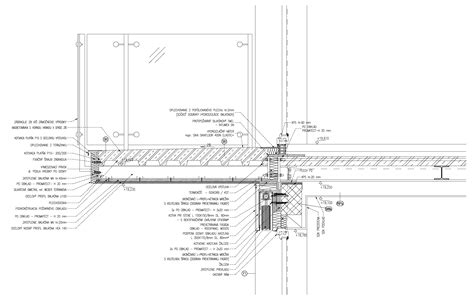

Balkóny sú železobetónové prefabrikované, čo umožnilo zvýšiť rýchlosť výstavby a zároveň dosiahnuť vysokú pohľadovú kvalitu povrchu betónových prvkov.
Verejné súťaže a architektonické vízie
Projekt polyfunkčného komplexu Tabáň bol výsledkom architektonickej súťaže, kde bolo prihlásených 19 súťažných návrhov. Porota hodnotila 18 návrhov, pričom ako víťazný bol vybraný návrh od architektov Sadovský Architects. Tento návrh bol porotou označený ako originálne, suverénne a komplexné dielo, ktoré sa najlepšie popasovalo s nástrahami veľmi komplikovaného zadania v tesnom susedstve existujúcich architektonických ikon mesta.
Porota ocenila rafinovaný spôsob, akým sa víťazný návrh pripojil k susednému obchodnému zariadeniu od architekta Ivana Matušíka, s rešpektom k jeho identite. Návrh premietol logické náväznosti k prostrediu smerom von aj dnu, čím profitoval z okolia. Porota odporúčala investorovi a architektom zvážiť miernu stratu objemu na Štúrovej ulici s cieľom maximálne využiť povolené kapacity.
Koncept "monolitu", vloženého do územia s rešpektom k okoliu, bol sebavedomým partnerom jestvujúceho obchodného domu a legitímnou silnou figúrou na existujúcej modernistickej mestskej osi. Celková výška domu a hrany vystúpenej hmoty reflektujú výškové hladiny architektúry susedného obchodného domu. Administratívny objekt má čitateľnú tektoniku a jeho silueta vytvára zapamätateľný skulpturálny znak v mestskej krajine.
Porota tiež vyzdvihla návrh parteru na poschodí, ktorý ústi do existujúceho schodiska a terasy, a navrhované dva "živé partery" ako silné pozitíva návrhu. Pozitívnym bolo aj riešenie reakcie na historickú "hmotovú parceláciu". Budova svojim výzorom jasne deklaruje svoju polyfunkčnú funkciu. Medzi slabšie stránky návrhu porota zaradila prílišné spoliehanie na budúce rozšírenie pešej zóny a následnú reorganizáciu dopravných pruhov, čo by mohlo viesť ku kolízii cyklotrasy a parteru, ak by k reorganizácii nedošlo.
Iný návrh, od štúdia Perspektiv s.r.o., si tiež získal uznanie poroty za to, že reflektuje stavbu Prioru (Matušík), dotvára jej charakteristické črty a napája sa na široké schodisko, čím rozširuje jeho využitie. Návrh parteru na poschodí, ktorý ústi do existujúceho schodiska a terasy, bol tiež vnímaný ako silné pozitívum.
Dokončenie projektu a jeho dopad na mesto

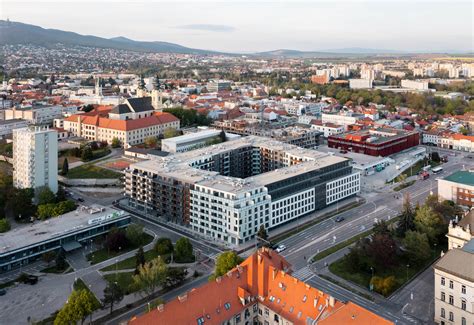

Polyfunkčný komplex Tabáň pozostáva zo siedmich blokov, ktoré spolu tvoria jeden ucelený súbor. Po ukončení výstavby sa nový objekt stal významným prvkom v existujúcej zástavbe mesta Nitra. V centre mesta Nitra, na uliciach Štúrova, Piaristická a Palánok, ako aj novovzniknutej Hornotabánskej ulici, vznikla atraktívna novostavba, ktorá sa už od začiatku tešila veľkému záujmu zo strany kupujúcich. Lukratívna poloha v absolútnom centre Nitry, historicky hodnotné susedstvo, kvalitná architektúra a vybavenie objektu spôsobili, že novostavba je takmer vypredaná.
Súčasťou polyfunkčného komplexu je aj vnútorné nádvorie v parkovej úprave so zeleňou a oddychovou zónou pre obyvateľov komplexu. Developer predpokladá, že nehnuteľnosti budú kompletne vypredané a odovzdané novým majiteľom najneskôr do leta 2021.
Tento projekt je dôkazom schopnosti investičnej skupiny Proxenta realizovať náročné projekty, ktoré prispievajú k rozvoju miest a zlepšujú kvalitu života ich obyvateľov. Úspešné zavŕšenie projektu Tabáň, spolu s ďalšími realizovanými projektami v Bratislave, potvrdzuje silné postavenie spoločnosti na realitnom trhu.
