Elektroinštalácia v kuchyni: Kľúč k bezpečnej a modernej domácnosti

Kuchyňa je často srdcom domova, miestom, kde sa stretáva rodina, pripravujú sa jedlá a vedú sa rozhovory. S rastúcim počtom moderných spotrebičov a neustále sa zvyšujúcimi nárokmi na komfort a bezpečnosť sa však pôvodná elektroinštalácia v mnohých bytoch a domoch stáva nedostatočnou. Najmä pri rekonštrukcii alebo zriaďovaní novej kuchynskej linky je nevyhnutné venovať patričnú pozornosť elektroinštalácii, aby spĺňala súčasné normy a požiadavky. Ignorovanie tejto skutočnosti môže viesť k problémom pri inštalácii novej linky, nefunkčnosti spotrebičov, ale predovšetkým k ohrozeniu bezpečnosti osôb.

Prečo je stará elektroinštalácia v kuchyni problém?

Mnohí zákazníci, ktorí sa rozhodnú zmeniť kuchynskú linku, potrebujú zmeniť aj celú elektroinštaláciu. Pochybuje sa, že si niektorý z týchto zákazníkov zavolá projektanta a nechajú si vytvoriť celý projekt zmeny elektroinštalácie. Bohužiaľ, v dnešnej dobe to vyzerá asi tak, že príde elektrikár, a zákazník ukáže kde chce zásuvky, tie sa označia kriedou a vybavená vec. No, ono to znie jednoducho, ale nové moderné linky s novými elektrospotrebičmi vyžadujú akési pravidlá inštalácie z hľadiska inštalovaného príkonu spotrebičov, bezpečnosti a noriem, a hlavne z montáže novej kuchynskej linky, pretože poväčšine sa stáva, že všetko máme nachystané, prídu montážnici a povedia, že takto to nesmie byť a prikážu prerobiť. A tu nastáva kopa problémov, či už so samotnou linkou alebo so zháňaním elektrikára, ktorý nemá nikdy čas.

Staré inštalácie často vznikali v časoch, keď v kuchyni stačila jedna zásuvka pre chladničku a rádio. Dnešné kuchyne sú však vybavované oveľa výkonnejšími a početnejšími spotrebičmi, ako sú indukčné varné dosky, elektrické rúry, umývačky riadu, mikrovlnné rúry, kávovary, rýchlovarné kanvice, kuchynské roboty a mnohé ďalšie. Súčasne s tým narastá aj celkový inštalovaný príkon spotrebičov v kuchyni.

V starších bytoch býva bežné, že jeden zásuvkový okruh napája kuchyňu aj ďalšiu časť bytu. Spolu je to okolo 4 500 W, čo pri 230 V predstavuje približne 19,5 A - teda viac, než znesie bežný zásuvkový istič 16 A. Staré inštalácie často používajú hliníkové vodiče, spoločné PEN vodiče a nemajú prúdové chrániče (RCD). Hliníkové vodiče sú menej flexibilné a náchylnejšie na poškodenie pri opakovanom ohýbaní, čo môže viesť k uvoľneniu spojov a prehrievaniu. Chýbajúce prúdové chrániče znamenajú absenciu základnej ochrany pred úrazom elektrickým prúdom.

Dôležitosť projektovej dokumentácie a noriem

Pre komplexnú zmenu elektroinštalácie, najmä pri zriaďovaní novej kuchynskej linky s modernými spotrebičmi, je nevyhnutné zabezpečiť projektovú dokumentáciu. Táto dokumentácia by mala zohľadňovať nielen počet a umiestnenie zásuviek a osvetlenia, ale aj celkový inštalovaný príkon spotrebičov, požiadavky na jednotlivé okruhy, dimenzovanie káblov a istiacich prvkov.

Elektroinštalácia v kuchyni musí byť v súlade najmä s príslušnými technickými normami STN. Medzi kľúčové normy patria:

• STN 33 2000-4-41: Ochrana pred úrazom elektrickým prúdom. Táto norma definuje požiadavky na základnú a dodatočnú ochranu, vrátane povinnosti používať prúdové chrániče pre zásuvkové okruhy v prostrediach so zvýšeným rizikom.
• STN 33 2000-5-52: Výber a ukladanie elektrických zariadení - Elektrické rozvody a ochranné opatrenia. Táto norma sa zaoberá výberom vhodných vodičov, ich prierezov, spôsobom ukladania a ochrannými opatreniami.
• STN 33 2130: Elektrické inštalácie v budovách - Bytové inštalácie. Táto norma špecifikuje požiadavky na elektroinštalácie v bytoch, vrátane dimenzovania okruhov a počtu zásuviek.

Dodržiavanie týchto noriem je nielen zákonnou povinnosťou, ale predovšetkým zárukou bezpečnej prevádzky elektroinštalácie a ochrany zdravia a majetku.

Návrh novej elektroinštalácie v kuchyni

Pri plánovaní novej elektroinštalácie v kuchyni je potrebné myslieť na nasledujúce kľúčové prvky:

1. Prívodné káblové rozvody

Podľa platných noriem a s ohľadom na moderné spotrebiče by mala byť elektroinštalácia v kuchyni navrhnutá s dostatočným počtom samostatných okruhov.

• Sporák, varná doska, rúra: Tieto spotrebiče s vysokým príkonom vyžadujú samostatný káblový rozvod od hlavného rozvádzača.
  • Ak je k dispozícii trojfázová sieť (3f), odporúča sa použiť kábel CYKY 5x2,5 mm² pre varnú dosku a rúru. V tomto prípade sa fázy rozdelia tak, že dve fázy idú na varnú dosku a jedna fáza na rúru.
  • Ak je k dispozícii jednofázová sieť (1f), odporúča sa použiť kábel CYKY 3x4 mm² pre varnú dosku a kábel CYKY 3x2,5 mm² pre rúru.
  • Je potrebné zabezpečiť sporákový vypínač s vhodným umiestnením pre bezpečné odpojenie spotrebiča. Pre pevné zapojenie do elektrickej siete je nutné použiť viacpólový bezpečnostný spínač s minimálnou vzdialenosťou otvorených kontaktov 3 mm. Tento spínač je nutné umiestniť do 2 metrov od spotrebiča, aby bol ľahko prístupný.

• Umývačka riadu: Vyžaduje samostatný káblový rozvod z hlavného rozvádzača, ideálne káblom CYKY 3x2,5 mm².
• Zásuvky: Pre bežné zásuvkové okruhy sa používa kábel CYKY 3x2,5 mm². Na tento rozvod je možné napojiť menšie spotrebiče ako napr. vstavanú mikrovlnku, kávovar, hriankovač, mixér a pod. Odporúča sa mať v kuchyni minimálne dva samostatné zásuvkové okruhy pre pracovnú dosku, aby sa predišlo preťaženiu.
• Chladnička: Pre chladničku je tiež vhodné zriadiť samostatný káblový rozvod káblom CYKY 3x2,5 mm².
• Svetlo pod kuchynskú linku: Pre osvetlenie pod kuchynskou linkou sa používa kábel CYKY 3x1,5 mm². Je dôležité vopred sa dohodnúť s výrobcom kuchynskej linky na type a umiestnení osvetlenia, pretože systémy podsvietenia sa líšia typom aj zapojením.

2. Sekundárne istenie a ochrana

Každý okruh elektroinštalácie musí byť správne istený a chránený.

• Ističe:

  • Obvod varnej dosky a rúry sa istí:
    • V trojfázovej sieti: jedným 3-fázovým ističom 3x16A.
    • V jednofázovej sieti: jedným 1-fázovým ističom 1x20A pre varnú dosku a 1x16A pre rúru.
  • Zásuvkový obvod sa istí 1x16A.
  • Obvod umývačky riadu sa istí 1x10A.
  • Svetelný obvod sa istí 1x10A.
  • Na jeden istič je možné pripojiť maximálne 10 zásuviek (dvojzásuvka sa počíta ako jedna elektrická zásuvka).

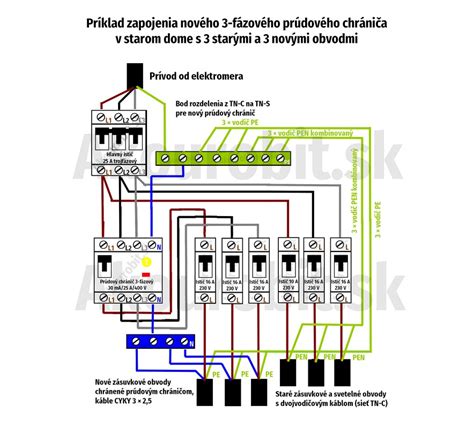

• Prúdové chrániče (RCD): Podľa platnej legislatívy a noriem musia byť všetky zásuvkové okruhy v kuchyni, ktoré sú určené na používanie laikmi, chránené prúdovým chráničom s rozdielovým prúdom ≤ 30 mA. Tieto chrániče poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom, najmä vo vlhkom prostredí alebo pri poškodení izolácie. V prípade zaúčinkovania jedného chrániča sa vypínajú všetky obvody pripojené na tento chránič. Pre komfortnejšie riešenie je možné použiť viacero chráničov, ktoré potom vypínajú obvody oddelene.

• Prepäťové ochrany (SPD): Vzhľadom na rastúci počet citlivých elektronických zariadení v domácnostiach sa odporúča inštalovať aj zvodiče prepätia. Tie chránia elektroinštaláciu a spotrebiče pred poškodením v dôsledku prepätia, ktoré môže vzniknúť napríklad pri údere blesku. Jeden zvodič prepätia umiestnený priamo v rozvádzači môže ochrániť väčšinu domácich spotrebičov.

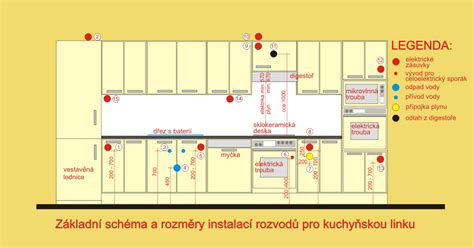

3. Umiestnenie zásuviek a osvetlenia

Správne umiestnenie zásuviek a osvetlenia je kľúčové pre funkčnosť a komfort v kuchyni.

• Zásuvky:
  • Pravidlo č. 1: Tam, kde je umiestnený vstavaný spotrebič, nesmie byť zásuvka alebo pripojenie za ním.
  • Pravidlo č. 2: Zóny drezu alebo odtoku - minimálne 40 cm z každej strany.
  • Zásuvky nad pracovnou doskou bývajú typicky vo výške približne 10-15 cm nad doskou.
  • Optimálna výška zásuviek nad podlahou je cca 20 cm.
  • Kuchynský ostrovček bez zásuvky je dnes skôr chybou návrhu. Prívod do ostrovčeka riešte včas - ideálne v pevnej chráničke v podlahe, s presnou dokumentáciou trasy.
  • Pre zabudované spotrebiče ako umývačka riadu, elektrická rúra, chladnička, mikrovlnná rúra, kávovar a pod. by mala mať každé vlastnú zásuvku.

• Osvetlenie: Okrem hlavného stropného osvetlenia je v kuchyni dôležité aj lokálne osvetlenie, napríklad pod hornými skrinkami, ktoré osvetľuje pracovnú plochu. Na 1 bežný meter pracovnej plochy sa odporúča 13 W osvetlenia. Pri výbere osvetlenia je vhodné zvážiť aj energetickú úspornosť, napríklad použitím LED technológie.

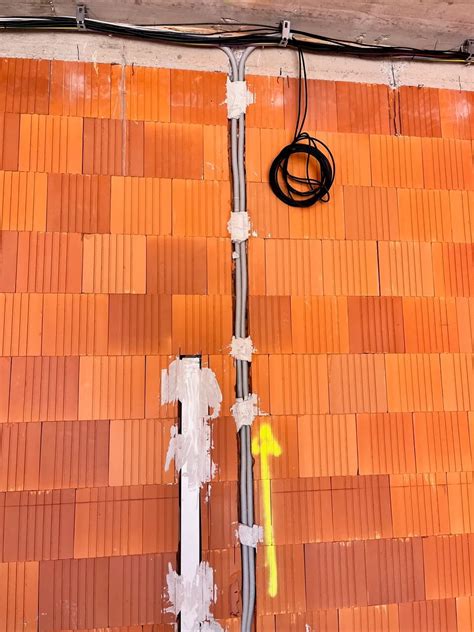

4. Možnosti vedenia káblov pri rekonštrukciách

Pri rekonštrukciách v byte, kde sa chcete vyhnúť rozsiahlemu sekaniu a búraniu, existujú alternatívne spôsoby vedenia káblov:

• Vysekávanie drážok medzi panelmi: Vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy sa väčšinou nájde dutina, ktorá je zapracovaná iba vrstvou malty. Túto dutinu je možné využiť na vedenie káblov.
• Elektroinštalačné lišty: Klasické biele lišty nie sú príliš estetické, ale niektorí výrobcovia ponúkajú duté podlahové lišty vo viacerých farebných vyhotoveniach alebo s imitáciou dreva, do ktorých sa zmestí niekoľko káblov.
• Sadrokartónový podhľad: Ak sa montuje sadrokartónový podhľad, káble je možné uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, avšak treba počítať so znížením stropu o cca 5 cm.

Pri akomkoľvek spôsobe vedenia káblov platí, že káble by mali byť vedené vždy vodorovne alebo zvislo, nikdy nie šikmo, aby sa dali v prípade potreby presne lokalizovať.

Cena elektroinštalácie v kuchyni

Cena elektroinštalácie v kuchyni sa môže výrazne líšiť v závislosti od rozsahu prác, použitých materiálov, zložitosti inštalácie a lokality. Príklady z praxe ukazujú široké cenové rozpätie. V diskusii sa spomína cena 3800 eur za kompletnú novú elektrinu aj s revíznou správou pre 4-izbový byt v Bratislave (90 m²) s indukčnou varnou doskou a klimatizáciou. Iný používateľ uvádza cenu okolo 3000 eur za 60 m² byt. Vysoko kvalitná práca, použitie kvalitných káblov (napr. celomedených CYKY), dostatočný počet zásuviek, prúdové chrániče, prepäťové ochrany a revízna správa, to všetko ovplyvňuje konečnú cenu.

Je dôležité si pri cenovej ponuke overiť, čo všetko je zahrnuté:

• Počet zásuviek a svetelných bodov.
• Typ a prierez použitých káblov.
• Typ a počet ističov a prúdových chráničov.
• Zahrnutie prepäťových ochrán.
• Riešenie prívodu od elektromera až do rozvodnej skrine.
• Cena za vypínače a zásuvky (často sú v ponuke len základné typy).
• Zahrnutie revíznej správy.
• Prípadné náklady na drážkovanie, ak ho nevykonáva elektrikár.
• Cena je s DPH alebo bez DPH.

Cena 3800 eur za kompletnú rekonštrukciu elektroinštalácie v 90 m² byte s modernými spotrebičmi a revíznou správou sa v kontexte aktuálnych cien na trhu môže považovať za primeranú, avšak vždy je dobré si nechať naceniť prácu aj od ďalšieho elektrikára a porovnať ponuky. Dôležitejšia ako najnižšia cena je však kvalita prevedenej práce a spoľahlivosť elektrikára.

Záver: Investícia do bezpečnosti a komfortu

Rekonštrukcia elektroinštalácie v kuchyni nie je len otázkou estetiky alebo dodržania moderných trendov, ale predovšetkým nevyhnutnosťou pre zaistenie bezpečnosti a funkčnosti domácnosti. Staré inštalácie, ktoré nezodpovedajú súčasným nárokom, predstavujú riziko prehárania, skratov a úrazu elektrickým prúdom. Investícia do novej, správne navrhnutej a realizovanej elektroinštalácie je preto investíciou do bezpečnosti, komfortu a dlhodobej spokojnosti. Pri akýchkoľvek prácach s elektroinštaláciou je vždy nevyhnutné obrátiť sa na kvalifikovaných odborníkov - projektantov a elektrikárov s príslušným oprávnením.
