Verejné osvetlenie zohráva kľúčovú úlohu v bezpečnosti, mobilite a celkovej kvalite života v mestách a obciach. Správny návrh, inštalácia a údržba verejného osvetlenia sú nevyhnutné pre zabezpečenie jeho spoľahlivej a efektívnej prevádzky. Jedným z kľúčových aspektov je správne napätie rozvodu a dodržiavanie platných noriem. Tento článok sa zameriava na napätie používané v rozvodoch verejného osvetlenia a na relevantné normy, ktoré zabezpečujú jeho bezpečnosť a spoľahlivosť, pričom sa dotýka aj inovatívnych spôsobov využitia tejto infraštruktúry.
Výber napätia pre verejné osvetlenie
Výber správneho napätia pre rozvod verejného osvetlenia je dôležitý pre optimalizáciu nákladov, minimalizáciu strát a zabezpečenie bezpečnosti. Vo všeobecnosti sa pre verejné osvetlenie používajú nízke napätia (NN), avšak v niektorých špecifických prípadoch, napríklad pre rozsiahlejšie systémy s dlhými vedeniami, sa môžu použiť aj vyššie napätia.
Nízke napätie (NN)
Najbežnejšie používané napätie pre verejné osvetlenie je 230/400 V AC. Toto napätie je štandardné pre väčšinu domácností a komerčných budov, čo uľahčuje pripojenie verejného osvetlenia k existujúcej elektrickej sieti. Použitie NN znižuje riziko úrazu elektrickým prúdom a umožňuje použitie štandardných ochranných prvkov. Toto napätie je dostatočné pre napájanie moderných LED svietidiel, ktoré sú energeticky efektívnejšie ako ich predchodcovia.
Vyššie napätie
V niektorých prípadoch, najmä pri rozsiahlych systémoch verejného osvetlenia, sa môžu použiť aj vyššie napätia, napríklad 400 V AC alebo 690 V AC. Použitie vyšších napätí umožňuje znížiť straty v dlhých vedeniach a znížiť prierez vodičov, čo môže viesť k úsporám nákladov. Avšak, použitie vyšších napätí si vyžaduje prísnejšie bezpečnostné opatrenia a použitie špeciálnych ochranných prvkov. Tieto systémy sú často navrhnuté s ohľadom na špecifické požiadavky rozsiahlych mestských infraštruktúr.
Normy pre rozvod verejného osvetlenia
Rozvod verejného osvetlenia musí spĺňať množstvo noriem, ktoré zabezpečujú jeho bezpečnosť, spoľahlivosť a efektívnosť. Tieto normy pokrývajú široké spektrum aspektov, od základných elektrotechnických predpisov až po špecifické požiadavky na osvetlenie a riadiace systémy.
Elektrotechnické predpisy a inštalácie nízkeho napätia
Základným rámcom pre prevádzku elektrických zariadení sú elektrotechnické predpisy. Tie predstavujú súbor záväzných pravidiel a noriem, ktoré upravujú návrh, inštaláciu, prevádzku a údržbu elektrických zariadení. Konkrétne pre verejné osvetlenie, ktoré zvyčajne pracuje na nízkom napätí, sú dôležité normy zaoberajúce sa elektrickými inštaláciami nízkeho napätia. Tieto normy sa zameriavajú na bezpečnosť a funkčnosť elektrických inštalácií s napätím do 1000 V AC alebo 1500 V DC.
Jednou z kľúčových častí týchto predpisov je zabezpečenie bezpečnosti. Norma STN HD 60364-4-442:2011 sa zameriava na ochranu pred nebezpečnými účinkami atmosférických javov a elektromagnetického rušenia. Tieto vplyvy môžu byť pre verejné osvetlenie, ktoré je vystavené poveternostným podmienkam, obzvlášť relevantné. Ďalšou dôležitou kapitolou je STN HD 60364-4-482:2016, ktorá sa zaoberá výberom ochranných opatrení vzhľadom na vonkajšie vplyvy. Táto kapitola zohľadňuje faktory ako teplota, vlhkosť, prach, vibrácie a mechanické namáhanie, ktoré môžu ovplyvniť spoľahlivosť a životnosť elektrických komponentov verejného osvetlenia.
Výber a stavba elektrických zariadení
Norma STN HD 60364-5-56:2011 sa týka výberu a konštrukcie elektrických zariadení používaných vo verejnom osvetlení, vrátane káblov, svietidiel, rozvádzačov a ochranných prvkov. Správny výber týchto komponentov je zásadný pre dlhodobú funkčnosť a bezpečnosť systému.
Osobitné inštalácie a priestory
Normy STN HD 60364-7-714:2008 a STN HD 60364-7-718:2014 sa zaoberajú špecifickými požiadavkami na elektrické inštalácie v osobitných priestoroch, ako sú verejné priestranstvá, trhy a výstavy. Tieto normy zohľadňujú zvýšené nároky na bezpečnosť a odolnosť v prostrediach s vysokou koncentráciou ľudí a potenciálnymi rizikami.
Bezpečnosť strojových zariadení a káblov
Pri inštalácii a údržbe verejného osvetlenia sa môžu používať rôzne strojové zariadenia. Normy týkajúce sa bezpečnosti strojových zariadení, ako napríklad STN EN ISO 13849-1:2016 (Bezpečnosť strojových zariadení - Bezpečnostné časti riadiacich systémov) a STN EN 60204-1:2017 (Bezpečnosť strojových zariadení - Elektrické vybavenie strojov), zabezpečujú, že tieto zariadenia nepredstavujú riziko pre pracovníkov. Dôležitú úlohu zohrávajú aj normy týkajúce sa káblov, ako je STN EN 50565-1:2015 (Výber a použitie káblov pre siete verejného osvetlenia), ktoré upravujú požiadavky na silnoprúdové, riadiace a komunikačné káble.
Svetlo a osvetlenie
V oblasti svetla a osvetlenia sú kľúčové normy ako STN EN 13032-1+A1:2014, ktorá sa zaoberá meraním a vyhodnotením fotometrických údajov svetelných zdrojov a svietidiel. Tieto údaje sú nevyhnutné pre správny návrh osvetlenia a zabezpečenie požadovanej úrovne osvetlenia na verejných priestranstvách.
Digitálne adresovateľné rozhranie osvetlenia (DALI)
Moderné systémy verejného osvetlenia často využívajú digitálne riadiace protokoly, ako je Digitálne adresovateľné rozhranie osvetlenia (DALI). Súbor noriem IEC 62386 definuje tento protokol a jeho rôzne časti (napríklad IEC 62386-206, IEC 62386-208, IEC 62386-209, IEC 62386-216, IEC 62386-218) sa zameriavajú na špecifické požiadavky na ovládacie zariadenia a ich funkčnosť. DALI umožňuje inteligentné riadenie osvetlenia, ako je stmievanie, časové programovanie a diaľkové monitorovanie, čo prispieva k energetickej úspornosti a flexibilite systému.
Elektronické systémy pre byty a budovy (HBES)
Hoci sa primárne zameriavajú na obytné a komerčné budovy, elektronické systémy pre byty a budovy (HBES) môžu byť relevantné aj pre integráciu verejného osvetlenia do širších systémov inteligentných miest. Normy ako EN 50090-3-3 (Požiadavky na použitie), EN 50090-4-2 (Vrstvy nezávislé na prenosovom médiu), EN 50090-5-1 (Prenosové médium a vrstvy závislé od prenosového média), EN 50090-5-2 (Sieť založená na HBES, trieda 1) a EN 50090-5-3 (Prenosové médium a vrstvy závislé od prenosového média) definujú architektúru a komunikačné protokoly týchto systémov.
Bezpečnostné opatrenia pri práci s verejným osvetlením
Pri práci s verejným osvetlením je nevyhnutné dodržiavať prísne bezpečnostné opatrenia, aby sa predišlo úrazom elektrickým prúdom a iným nebezpečným situáciám. Tieto opatrenia sú základom pre zodpovednú správu a údržbu infraštruktúry verejného osvetlenia.
Používanie osobných ochranných prostriedkov (OOPP): Pri práci s elektrickými zariadeniami je nevyhnutné používať OOPP, ako sú izolované rukavice, ochranné okuliare a pracovná obuv s izolovanou podrážkou. Tieto prostriedky poskytujú základnú fyzickú ochranu pred úrazom.
Vypnutie napájania: Pred začatím akýchkoľvek prác na elektrickom zariadení je nevyhnutné vypnúť napájanie a zabezpečiť ho proti opätovnému zapnutiu. Toto je kritický krok, ktorý zabraňuje náhodnému privedeniu napätia počas práce.
Kontrola napätia: Pred dotykom s akýmkoľvek elektrickým zariadením je nevyhnutné skontrolovať, či je bez napätia pomocou vhodného meracieho prístroja. Toto overenie potvrdzuje, že predchádzajúce opatrenie bolo účinné.
Dodržiavanie bezpečnostných vzdialeností: Pri práci v blízkosti vedení vysokého napätia je nevyhnutné dodržiavať bezpečné vzdialenosti. Tieto vzdialenosti sú definované normami a ich dodržiavanie zabraňuje vzniku nebezpečného elektrického oblúka.
Školenia a kvalifikácia: Práce na verejnom osvetlení by mali vykonávať len kvalifikovaní a vyškolení pracovníci. Ich odborné znalosti a praktické skúsenosti sú zárukou správneho vykonania práce a dodržania bezpečnostných postupov.

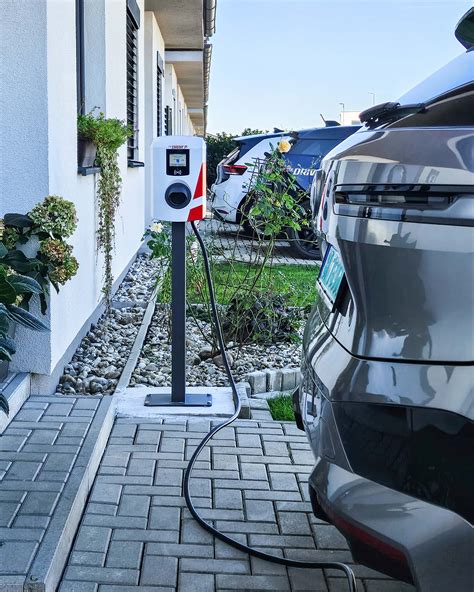

Moderné technológie a trendy: Verejné osvetlenie ako nabíjací bod pre elektromobily
V súčasnosti sa do verejného osvetlenia čoraz viac integrujú moderné technológie, ako sú LED svietidlá, inteligentné riadiace systémy a systémy monitorovania spotreby energie. Jedným z najzaujímavejších a najperspektívnejších trendov je využitie infraštruktúry verejného osvetlenia na nabíjanie elektromobilov. Myšlienka využiť pre nabíjanie verejné osvetlenie znie na prvé počutie trochu futuristicky. V praxi však už ide o technológiu, ktorá sa používa v mnohých európskych mestách a prvé projekty vznikajú aj v našom regióne.
Je reálne zaviesť takýto spôsob nabíjania aj na typických panelákových sídliskách, aké poznáme na Slovensku a v Česku? Základná idea je jednoduchá. Pouličné lampy sú presne tam, kde parkujú autá obyvateľov - popri cestách a na sídliskových parkoviskách. Väčšina elektromobilistov pritom nepotrebuje ultrarýchle nabíjanie, ale možnosť zapojiť auto večer a ráno odchádzať s plnou batériou. Na toto stačí výkon niekoľkých kilowattov, aký zvládne aj obyčajný stĺp verejného osvetlenia.
V Spojenom kráľovstve napríklad firma Ubitricity prevádzkuje tisíce nabíjačiek zabudovaných priamo v stĺpoch alebo nízkych „bollardoch“, typicky s výkonom okolo 5 kW na jednofázovom napájaní 230 V. Brniansky pilotný projekt ide ešte o krok ďalej. V ulici Marie Majerovej vznikol prvý český stožiar verejného osvetlenia, v ktorom je celá AC nabíjacia stanica ukrytá vo vnútri zosilneného tubusu. Nabíjačka má výkon 22 kW, čo je na pomalé či „poločasové“ nabíjanie elektromobilov viac než dosť. Skúsenosti zo zahraničia ukazujú, že nabíjanie zo stĺpov verejného osvetlenia nie je exotický experiment, ale bežná súčasť infraštruktúry. Ulica Kensington & Chelsea v Londýne má stovky lampových nabíjačiek tak, aby mal takmer každý obyvateľ možnosť nabiť auto do sto či dvesto metrov od domu.
Na slovenskom Energie-portal.sk už v roku 2020 upozornili, že verejné osvetlenie sa na nabíjanie elektromobilov využíva napríklad v Nemecku, Poľsku či vo Veľkej Británii a že „nabíjacou stanicou môže byť obyčajná pouličná lampa“.
Aj nabíjanie elektro áut sa môže predražiť
Kľúčom k otázke, či je takéto riešenie vhodné aj pre naše sídliská, je kapacita existujúcej siete verejného osvetlenia. V rozhovore pre Živé.sk vysvetľuje slovenská firma SEAK8, ktorá vyvíja nabíjačky integrované do lámp, že mnoho káblových rozvodov bolo kedysi dimenzovaných na staré výbojkové svietidlá s vysokou spotrebou. Po prechode na úsporné LED svietidlá zostala významná rezerva výkonu, ktorú možno využiť práve na nabíjanie áut. Systém pritom presne pozná, koľko energie potrebuje samotné osvetlenie, a zvyšok kapacity vie dynamicky rozdeliť medzi nabíjajúce sa vozidlá tak, aby sa všetky stihli cez noc nabiť.
To neznamená, že každá lampa na každej ulici je automaticky vhodná. Pri väčšom počte nabíjačiek na malej ploche musí projektant zohľadniť aj zaťaženie distribučnej siete, inak by v špičke hrozilo preťaženie ističov. Dobrá správa však je, že takéto technické riešenia už existujú a používajú sa: nabíjacie systémy vedia komunikovať so sieťou, regulovať výkon v reálnom čase a dodržať nastavený limit, aby sa nikdy neprekročila bezpečná hranica prúdu.
Z pohľadu bežného používateľa je dôležité, ako prebieha samotné nabíjanie a platba. V slovenských projektoch integrovaných do verejného osvetlenia vodič obvykle príde k lampe, pripojí auto k zásuvke typu 2, autorizuje sa RFID kartou alebo mobilnou aplikáciou a nabíjanie sa spustí. Operátor nabíjacej služby vedie detailnú evidenciu, na konci mesiaca pošle mestu alebo obci report so zoznamom všetkých nabíjaní a vyúčtovaním, od ktorého si odpočíta svoju províziu. Zvyšok pokryje účet za elektrinu, ktorý mesto platí za verejné osvetlenie.
Bezpečnosť je pri takomto riešení zásadná, keďže ide o elektrické zariadenie prístupné verejnosti. Európske normy pre nabíjanie (napríklad IEC 61851) vyžadujú, aby bol každý nabíjací bod vybavený ochranou proti úrazu elektrickým prúdom, proti skratu a preťaženiu, ako aj komunikáciou s vozidlom, ktorá zabezpečí, že napätie sa objaví až po korektnom pripojení konektora. Na Slovensku sa verejne prístupné nabíjacie body považujú za vyhradené technické zariadenia, ktoré musia spĺňať národné technické a bezpečnostné požiadavky a podliehajú pravidelným revíziám; na tieto aspekty upozorňuje aj metodika Slovenskej asociácie pre elektromobilitu (SEVA) určená samosprávam.
Otázkou, ktorá trápi najmä obce a mestá, je ekonomika takého riešenia. Oproti klasickej samostatnej AC nabíjačke na parkovisku je investícia do „lampovej“ nabíjačky zvyčajne nižšia, pretože nevyžaduje novú prípojku ani veľké výkopové práce - využívajú sa káble, ktoré sú už v zemi. Na druhej strane je potrebné počítať s modernizáciou aspoň časti verejného osvetlenia a s inteligentným riadením, ktoré vie koordinovať nabíjanie a svietenie. Mesto si musí premyslieť aj tarifu za nabíjanie, spôsob spolupráce s prevádzkovateľom nabíjacej siete a prípadné zvýhodnenie rezidentov oproti návštevníkom.
Ak si to zhrnieme, nabíjanie elektromobilov zo stĺpov verejného osvetlenia je technicky overené a vo viacerých európskych mestách bežne používané riešenie. Ukazuje sa ako veľmi vhodné najmä tam, kde ľudia parkujú na ulici a nemajú možnosť domáceho wallboxu - teda presne na sídliskách a v hustej mestskej zástavbe. Kapacitne to súčasná sieť verejného osvetlenia dokáže zvládnuť, hoci nie všade bez úprav, a väčšinou nie tak, aby nabíjala rýchlo desiatky áut naraz, ale skôr na pomalé nočné nabíjanie s rozumným obmedzením výkonu. Z hľadiska platieb a bezpečnosti platia rovnaké pravidlá ako pri iných verejných nabíjačkách: používateľ sa identifikuje, platí za skutočne odobratú energiu a zariadenia musia spĺňať prísne normy. Pre mestá a podnikateľov, ktorí uvažujú o rozšírení nabíjacej infraštruktúry, tak môže byť verejné osvetlenie jedným z najefektívnejších spôsobov, ako dostať nabíjanie „čo najbližšie k bytu“ bez masívnych stavebných zásahov.
