Elektrická prípojka: Riziká, uzemnenie a bezpečnosť v moderných elektroinštaláciách

Elektrická prípojka je základným prvkom, ktorý zabezpečuje dodávku elektrickej energie do našich domovov, firiem a iných budov. Hoci sa môže zdať ako jednoduchý proces, jej správne a bezpečné zriadenie je kľúčové pre ochranu majetku, zdravia a predchádzanie nepríjemným následkom, ako sú úrazy elektrickým prúdom, požiare či poškodenie spotrebičov. S rastúcim dôrazom na estetiku a bezpečnosť sa čoraz viac presadzuje aj možnosť elektrickej prípojky v zemi, ktorá prináša výhody v podobe nenápadného vedenia a zvýšenej ochrany. Tento článok sa podrobne zameriava na riziká spojené s elektroinštaláciami, kľúčovú úlohu uzemnenia a proces zriadenia elektrickej prípojky, s dôrazom na dodržiavanie noriem a odborné postupy.

Význam uzemnenia v elektroinštalácii: Nezabudnite na túto životne dôležitú ochranu

Uzemnenie je technické riešenie, ktoré spája kovové časti elektrických zariadení a elektroinštalácie priamo so zemou. Jeho primárnou funkciou je zabezpečiť bezpečný odtok elektrického prúdu do zeme v prípade poruchy izolácie, čím sa predchádza nebezpečnému dotykovému napätiu. Keď dôjde k preniknutiu napätia na kovovú časť spotrebiča, uzemnenie umožní rýchlemu odtoku prúdu do zeme a následnému vypnutiu príslušného ističa alebo prúdového chrániča. Tento proces je nevyhnutný pre ochranu osôb pred úrazom elektrickým prúdom a pre predchádzanie poškodeniu citlivých elektronických zariadení. Bez adekvátneho uzemnenia by akákoľvek vnútorná porucha v spotrebiči mohla spôsobiť, že jeho kovový plášť sa stane nebezpečne nabitým.

V starších budovách je nevyhovujúce uzemnenie častým problémom. Môže byť spôsobené zastaranými normami, ktoré v minulosti nekládli taký dôraz na bezpečnosť, alebo neodbornými zásahmi a rekonštrukciami. V minulosti sa bežne používal systém TN-C, kde ochranný a nulový vodič tvorili jeden spoločný vodič (PEN). Dnes tento systém nespĺňa moderné bezpečnostné požiadavky, pretože neposkytuje dostatočnú ochranu proti prepätiu a poruchám. Okrem toho, zemniace pásy a tyče v zemi podliehajú korózii, čo znižuje ich účinnosť v priebehu času. Neodborné rekonštrukcie navyše často narúšajú integritu uzemňovacieho systému. Každá budova musí spĺňať požadované hodnoty zemného odporu, ktoré sú pravidelne kontrolované počas revízií. Dôležitú úlohu zohráva aj hlavné ochranné pospájanie, ktoré zabezpečuje vyrovnanie potenciálov medzi všetkými vodivými časťami, ako sú kovové potrubia, konštrukcie budovy či výťahové šachty.

Nebezpečné chyby v starých a nových elektroinštaláciách: Od neodborných zásahov po poddimenzované okruhy

Revízny technik Lukáš Čief upozorňuje na množstvo bežných problémov, s ktorými sa stretáva v elektroinštaláciách starších aj novších budov. Medzi najčastejšie patria neodborné zásahy, kedy sa takzvaní "šikovní elektrikári" bez dostatočných znalostí noriem a správneho farebného označenia káblov pustia do prác, ktoré môžu mať fatálne následky. Veľkým rizikom je aj kombinácia medených a hliníkových káblov v jednej inštalácii, ktorá môže viesť k elektrochemickej korózii, uvoľneniu spojov a v konečnom dôsledku k požiaru.

Ďalším častým problémom sú chýbajúce alebo nesprávne zapojené svorkovnice, ktoré narúšajú funkciu uzemnenia a ochranného pospájania. Zastarané istiace prvky, ako sú bakelitové ističe a poistky s poškodenými sklíčkami alebo nahradené provizórnymi drôtikmi, predstavujú vážne bezpečnostné riziko. Predrôtované poistky totiž nemusia správne zareagovať na preťaženie alebo skrat, čím vedenie zostáva neistené a náchylné na prehriatie a požiar.

Staré vodiče s textilnou izoláciou, ktoré sa v starých domoch stále nachádzajú, sa časom rozpadávajú. Táto krehká izolácia ľahko praskne, čo môže viesť ku skratom, úrazom elektrickým prúdom a požiarom. Pripojenie nových zásuviek alebo spotrebičov na staré, dimenzované okruhy spôsobuje ich preťaženie a výrazne zvyšuje riziko.

Chyby sa však nevyhýbajú ani novým inštaláciám. Často sú spôsobené nedostatkom kvalitných projektov skutočného vyhotovenia, čo sťažuje následnú údržbu a diagnostiku. Neodborní inštalatéri môžu spôsobiť neporiadok v rozvádzačoch, kde chýbajú jasné popisy ističov, alebo znížený izolačný stav káblov zapríčinený ich poškodením pri ukladaní bez dostatočnej ochrany.

Poškodená izolácia káblov, či už v starých alebo nových inštaláciách, môže viesť ku skratom, poruchám vedenia a požiarom. Rekonštrukcie, ktoré iba zakryjú staré rozvody bez ich kompletnej výmeny, sú mimoriadne nebezpečné a predstavujú časovanú bombu.

Ako odhaliť problémy s elektroinštaláciou a správne segmentovať spotrebiče

Laik môže odhaliť potenciálne problémy s elektroinštaláciou na základe niekoľkých varovných signálov. Ak istič alebo prúdový chránič často vypadáva, môže to signalizovať preťaženie okruhu alebo zatekanie vody do elektroinštalácie. Preblikávanie svetiel pri zapnutí výkonnejších spotrebičov, ako je práčka alebo žehlička, naznačuje problém na prívode alebo v samotnom okruhu. Zápach pripomínajúci spáleninu vychádzajúci z elektrického rozvádzača alebo sršanie v zásuvkách sú jasnými indikátormi vážneho problému, ktorý si vyžaduje okamžitý zásah odborníka.

Častou chybou pri inštalácii zásuviek je, že inštalatéri pripájajú na jeden istič viac zásuviek, než povoľuje norma, aby ušetrili na materiáli a práci. Toto vedie k preťaženiu a zvýšenému riziku. Správna segmentácia kuchyne je kľúčová. Chladnička by mala mať samostatný, nepreťažovaný istič, indukčná varná doska vyžaduje trojfázový prívod, a elektrická rúra s mikrovlnnou rúrou by tiež mali byť napojené na samostatné okruhy. Takéto rozdelenie zabezpečí, že jednotlivé spotrebiče nebudú vzájomne ovplyvňovať funkciu ostatných a minimalizuje sa riziko preťaženia.

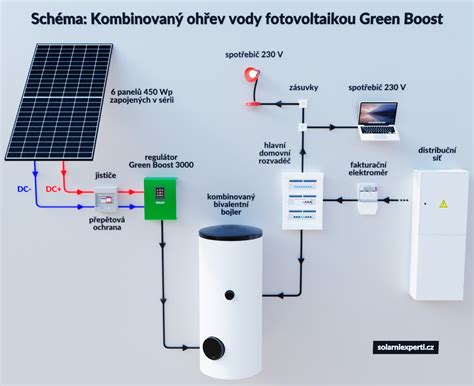

Uzemnenie fotovoltiky: Ochrana pred rizikami a splnenie noriem

S rastúcou popularitou obnoviteľných zdrojov energie, najmä fotovoltických elektrární, sa do popredia dostáva aj otázka ich správneho uzemnenia. Uzemnenie fotovoltiky je rovnako kľúčové ako v prípade bežnej elektroinštalácie. Chráni pred úrazom elektrickým prúdom, poškodením citlivých zariadení a predchádza vzniku požiaru.

Montáž fotovoltiky, vrátane jej uzemnenia, musí vykonávať výhradne kvalifikovaný elektrikár s príslušným osvedčením. Nesprávne vykonané uzemnenie je nielen neúčinné, ale môže byť aj nebezpečné. V prípade poistnej udalosti poisťovňa nemusí uznať nárok na náhradu škody, ak inštaláciu nevykonal certifikovaný odborník.

Prečo teda potrebujeme uzemniť fotovoltickú elektráreň? Hlavným dôvodom je bezpečnosť. Uzemnenie zabezpečuje ochranu pred úrazom elektrickým prúdom, ktorý by mohol vzniknúť napríklad pri poškodení izolácie káblov alebo pri zásahu bleskom. Chráni pred bleskom tým, že umožňuje bezpečný zvod prepätia do zeme. Okrem toho, správne uzemnenie je nevyhnutnou požiadavkou noriem a predpisov pre prevádzku fotovoltických systémov.

Ako správne uzemniť fotovoltiku? Proces zahŕňa niekoľko krokov. Najprv je potrebné osadiť zemnič - kovový prvok (tyč alebo pás) do zeme, ktorý slúži ako priame spojenie s pôdou. Následne sa prepoja všetky kovové časti sústavy - panely, konštrukcie a rozvádzače - pomocou žltozeleného medeného vodiča. Tento uzemňovací vodič sa potom pripojí k hlavnej uzemňovacej svorke (HUS) alebo k vodiču PEN. Dôležitou súčasťou je aj kontrola a meranie uzemnenia, ktorým sa overuje odpor systému a kontroluje sa kvalita spojov.

Ak už máte na streche nainštalovaný bleskozvod, pri inštalácii fotovoltiky je potrebné dodržať bezpečnú vzdialenosť panelov od častí bleskozvodu, alebo ich priamo pripojiť k zvodom bleskozvodu, čím sa zabezpečí ich vzájomná ochrana.

Elektroinštalácia v novostavbe: Od projektu po revíziu

Pri zariaďovaní elektroinštalácie v novostavbe je nevyhnutné dodržiavať presný postup a spolupracovať s odborníkmi. Celý proces začína vypracovaním kvalitnej projektovej dokumentácie elektroinštalácie. Táto dokumentácia je základom, podľa ktorého elektrikár zhotoví celú prípojku a vnútorné rozvody.

Súčasťou projektu je aj funkčná prípojková skrinka a elektromerový rozvádzač. V prípade potreby novej elektrickej prípojky je potrebné kontaktovať distribučnú spoločnosť a spísať s ňou zmluvu. V tomto štádiu sa tiež realizuje uzemnenie, najčastejšie vo forme základového uzemňovača, ktorý je integrovaný do základov budovy.

Vnútorné rozvody by mali byť navrhnuté s dostatočným počtom zásuviek a bodov osvetlenia, s ohľadom na budúce potreby a umiestnenie nábytku. Pre vnútorné rozvody sa štandardne používajú káble typu CYKY. V hlavnom rozvádzači sa osadia všetky spínacie a bezpečnostné prvky, ako sú ističe a prúdové chrániče, ktoré zabezpečujú ochranu pred preťažením, skratom a úrazom.

Pred uvedením celej elektroinštalácie do prevádzky je nevyhnutné vykonať odbornú revíziu. Revízny technik skontroluje správnosť zapojenia, funkčnosť všetkých prvkov a dodržanie platných noriem. Len po úspešnej revízii je možné elektroinštaláciu bezpečne používať.

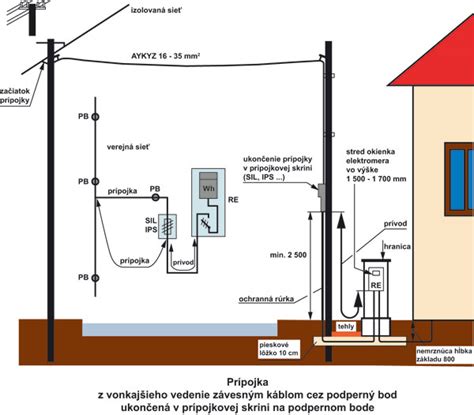

Elektrická prípojka v zemi: Estetika a bezpečnosť pod povrchom

V prípade, že máte záujem o esteticky čistejšie riešenie, možnosť elektrickej prípojky v zemi je skvelou voľbou. Tento typ prípojky spočíva v umiestňovaní elektrického vedenia pod zem, čím sa eliminujú viditeľné káble a stĺpy. Káble sú zakopané pod povrchom a pripojené k hlavnému distribučnému systému.

Výhody elektrickej prípojky v zemi sú zrejmé:

• Estetický vzhľad: Elektrické vedenia a stĺpy nie sú viditeľné, čo zaručuje čistejší vzhľad okolia a vyhýba sa rušivým prvkom. Priestor vo vašej záhrade alebo okolí je čistejší a viac využiteľný.
• Bezpečnosť: Káble v zemi sú lepšie chránené pred vonkajšími vplyvmi, ako sú extrémne poveternostné podmienky (silné vetry, námraza) alebo mechanické poškodenia, čo znižuje riziko porúch alebo výpadkov. Sú menej náchylné na poškodenie napríklad pri silných veterných búrkach alebo náhodnom kontakte s vetvami stromov.

Proces inštalácie elektrickej prípojky v zemi zahŕňa niekoľko krokov:

1. Plánovanie a povolenia: Začnite plánovaním a získaním potrebných povolení od miestnych úradov a distribučných spoločností. Je nutné overiť dostupnosť tejto možnosti v danej oblasti a zistiť požiadavky na inštaláciu.
2. Výkop: Inštalačný tím vykope rýhu pre umiestnenie káblov pod zem. Je dôležité dodržiavať bezpečnostné predpisy a predchádzať poškodeniu iných podzemných infraštruktúr, ako sú vodovodné, plynové alebo telefónne vedenia. Pred začatím výkopových prác je nevyhnutné vykonať vytýčenie inžinierskych sietí.
3. Pokládka káblov: Káble sa pokladú do vykopanej rýhy a zabezpečia sa tak, aby boli chránené pred poškodením. Používajú sa špeciálne ochranné rúry alebo trubky na zabezpečenie bezpečného uloženia káblov. Ak je bod pripojenia na druhej strane cesty alebo v trase kábla sa nachádza prekážka, ktorú nie je možné vykopať, je nevyhnutné pretláčanie komunikácií. Po vykonaní výkopov a umiestnení uzemnenia sa osadí elektromerový rozvádzač.
4. Pripojenie a testovanie: Konce káblov sa pripoja k hlavnému distribučnému systému a vykoná sa testovanie, aby sa zistilo, či je pripojenie správne a funkčné. Následne sa musí projekt schváliť a získať potrebné povolenia od miestnych úradov a poskytovateľa energie. Po schválení žiadosti o pripojenie sa začína s plánovaním a projektovaním. Počas tohto procesu sa vypočítava dĺžka, priemer a typ potrebného kábla, umiestnenie rozvádzača a poistnej skrine, ako aj zabezpečenie primeranej ochrany proti skratu, preťaženiu a úrazu elektrickým prúdom. Po vykonaní výkopov a umiestnení uzemnenia sa osadí elektromerový rozvádzač.

Je dôležité mať na pamäti, že inštalácia elektrickej prípojky v zemi vyžaduje špecifické znalosti a skúsenosti. Licencovaní elektrikári s dlhoročnými skúsenosťami sú zárukou odborne vykonanej práce.

Proces zriadenia elektrickej prípojky: Od žiadosti po pripojenie

Zriadenie novej elektrickej prípojky, či už pre novostavbu alebo pri rekonštrukcii staršieho domu, je proces, ktorý si vyžaduje koordináciu viacerých krokov.

1. Žiadosť o pripojenie: Prvým krokom je podanie žiadosti o pripojenie na príslušnú distribučnú spoločnosť (na Slovensku sú to tri hlavné distribučky). V žiadosti je potrebné uviesť všetky potrebné informácie o budove či pozemku, pre ktoré sa pripojenie realizuje, ako aj požadovanú kapacitu a ďalšie detaily týkajúce sa realizácie prípojky. Cena za pripojenie elektriny sa líši podľa hodnoty hlavného ističa. Pre 3-fázový 25 A istič, ktorý je najčastejšie používaný v rodinných domoch, je poplatok štandardný.
2. Projekt elektrickej prípojky: Po schválení žiadosti nasleduje vypracovanie projektu elektrickej prípojky. Cena za projekt začína na približne 80 €. Projekt detailne popisuje rozmiestnenie káblov, prívodné vodiče, zariadenia a ďalšie dôležité parametre. Pri navrhovaní je dôležité brať do úvahy budúce potreby zákazníka, napríklad možnosť zvýšenia odberu elektrickej energie.
3. Prípravné práce a inštalácia: Keď distribučka projekt odsúhlasí, prichádza čas na prípravné práce. Káble sa ukladajú väčšinou do zeme. Je potrebné sa vopred dohodnúť s elektroinštalačnou firmou na výkopoch a kto nakúpi materiál - od káblov až po elektromerový rozvádzač. Elektrikár potom natiahne káble, osadí a zapojí elektromerový rozvádzač (zatiaľ bez elektromera). Ak dôjde k zmenám oproti pôvodnému projektu, vypracuje sa dokumentácia skutočného vyhotovenia. Pretlačenie chráničky na kábel pod cestou, ak bude miesto pripojenia napríklad na druhej strane cesty, prípojku predraží.
4. Revízia prípojky: V ďalšom kroku je potrebná revízia prípojky, ktorú vykoná revízny technik. Ten overí bezpečnosť a funkčnosť prípojky, stav káblov, uzemnenia a ochranných prvkov. Je to nevyhnutná súčasť procesu na zabezpečenie správneho fungovania elektrickej sústavy a minimalizovanie rizika požiaru a iných nebezpečných situácií.
5. Zmluva o dodávke elektriny: S dodávateľom elektriny, ktorých je na Slovensku už viac ako 30, je potrebné uzavrieť zmluvu o dodávke elektriny.
6. Pripojenie elektriny: Po splnení všetkých náležitostí je prípojka pripojená a elektrina je dodávaná do objektu.

Cena elektrickej prípojky pre rodinný dom začína niekde na 800 € vrátane materiálu, montážnych prác, projektu, revízie a poplatku za pripojenie. Celý proces zriadenia prípojky môže pri hladkom priebehu zabrať približne 2 mesiace, no niekedy sa môže natiahnuť aj na 3 až 4 mesiace.

Nesprávne vyhotovená prípojka môže viesť k vážnym problémom, ako sú prehrievanie svoriek, požiar alebo úraz elektrickým prúdom, a k odmietnutiu dodávateľa energie. Preto je nevyhnutná odbornosť a skúsenosť pri jej zhotovovaní.

Pri rekonštrukcii staršieho domu, kde sa často nachádzajú staré prípojky s opotrebovanými svorkami a hliníkovými vodičmi, je dôležité zvážiť ich modernizáciu. Vysoký prechodový odpor v starých spojoch zahrieva svorky i okolie, a v zlom stave býva aj izolácia prípojky. Ak vybavujete elektrickú prípojku na pozemok vopred kvôli stavebným prácam (tzv. stavebný prúd), je vhodné vybrať si elektromerový rozvádzač osadený zásuvkami.

Elektrické prípojky predstavujú kľúčový prvok v distribúcii elektrickej energie. Ich kvalita a bezpečnosť sú neodmysliteľné pre správne fungovanie elektrických sietí a ochranu majetku a životov. Preto je dôležité pristupovať k ich návrhu a realizácii s plnou zodpovednosťou a v súlade s platnými predpismi a normami.
