Pripojenie sporáka: Kompletný sprievodca elektroinštaláciou a bezpečnosťou

Správne zapojenie sporáka podľa predpisov je nevyhnutné pre jeho efektívnu prevádzku a dlhšiu životnosť. Hoci sa môže zdať lákavé vykonať inštaláciu svojpomocne s cieľom ušetriť náklady, je kľúčové si uvedomiť, že elektrické sporáky patria k silnoprúdovým spotrebičom s vysokým odberom elektrickej energie. Neodborná manipulácia môže viesť nielen k poškodeniu spotrebiča, ale predovšetkým k vážnym bezpečnostným rizikám, vrátane požiaru či úrazu elektrickým prúdom. Preštudovaním návodu priloženého k spotrebiču a dodržiavaním technických údajov spotrebiča, káblov, zásuviek a zástrčiek sa vyhnete chybám a nepríjemným následkom. V tomto článku sa zameriame na všetky aspekty elektroinštalácie sporáka, od požiadaviek na ističe a káble, cez rôzne schémy zapojenia, až po praktické kroky inštalácie.

Požiadavky na parametre a menovité hodnoty ističov

Elektrické sporáky sú spotrebiče s vysokým výkonom, ktoré môžu odoberať až 40 až 50 ampérov. Z tohto dôvodu je nevyhnutné, aby boli pripojené k samostatnému elektrickému obvodu priamo napájanému z hlavnej elektrickej siete budovy. Toto napájanie je zabezpečené prostredníctvom ističa a prúdového chrániča (RCD). Samotné pripojenie spotrebiča sa realizuje pomocou špeciálnej výkonovej zástrčky a zásuvky, prípadne priamo na svorkovnici. Odbočka z ističa by mala viesť priamo na svorky na stene za spotrebičom, alebo k zásuvke určenej pre takéto výkonné zariadenia.

Prúdový chránič (RCD) je dôležité bezpečnostné zariadenie, ktoré monitoruje rozdielový prúd v obvode a v prípade jeho dosiahnutia vopred nastavenej hodnoty okamžite preruší napájanie. Jeho hlavnou funkciou je ochrana osôb a zvierat pred úrazom elektrickým prúdom, najmä v prípade mierneho poškodenia izolácie alebo dotyku s fázovým vodičom. V moderných rozvádzačoch sa často stretávame s kombinovanými zariadeniami, ktoré spájajú funkciu ističa a prúdového chrániča do jedného prístroja, čím šetria miesto.

Pri výbere menovitej hodnoty ističa je kľúčové riadiť sa odberovým prúdom sporáka, ktorý je uvedený v technickej dokumentácii spotrebiča. Typické hodnoty sa pohybujú medzi 40 až 50 A. Pre zaistenie spoľahlivej prevádzky a predchádzanie nežiaducim vypnutiam pri plnom zaťažení sa odporúča zvoliť istič s menovitou hodnotou o stupeň vyššou, ako je maximálny odber sporáka. Napríklad, ak je maximálna spotreba udávaná výrobcom 42-44 A, je vhodné použiť istič s hodnotou 50 A. Rovnaký princíp platí aj pre výber prúdového chrániča, kde sa volí hodnota o jeden stupeň vyššia ako pri ističi. Pre 50 A istič by bol vhodný 63 A prúdový chránič s vybavovacím prúdom 30 mA.

Pre zvýšenie spoľahlivosti a zníženie počtu kontaktných bodov sa sporák často pripája priamo k vstupným svorkám budovy. V praxi sa však častejšie stretávame s pripojením pomocou výkonovej zástrčky a zásuvky, pre ktoré sú nevyhnutné špeciálne „výkonové“ páry, keďže bežné domáce zásuvky a zástrčky nie sú dimenzované na takéto zaťaženie.

Drôt a jeho parametre

Moderné varné dosky a sporáky sa často predávajú bez priloženého napájacieho kábla, čo umožňuje flexibilnejšie pripojenie podľa špecifikácií danej elektroinštalácie. V takýchto prípadoch sa predpokladá, že spotrebič bude uzemnený pomocou upínacích svoriek. Pri výbere napájacieho kábla je rozhodujúci jeho prierez, ktorý sa odvíja od dĺžky kábla a výkonu spotrebiča:

• Do 12 metrov dĺžky: postačuje kábel s prierezom 4 mm².
• Nad 12 metrov dĺžky: je nevyhnutný kábel s prierezom 6 mm².

Tieto hodnoty sú orientačné a môžu sa meniť v závislosti od konkrétneho výkonu sporáka. Napríklad pre rúry s výkonom 7 kW sa často používa kábel s prierezom 3x4 mm² a istič s príkonom 25 A.

Počet vodičov v kábli závisí od typu zapojenia:

• Jednofázové zapojenie (230 V): vyžaduje trojžilový kábel (fáza, nula, zem).
• Dvojfázové a trojfázové zapojenie (400 V): vyžaduje päťžilový kábel (tri fázy, nula, zem). Pre tieto zapojenia je minimálny odporúčaný prierez 2,5 mm², ktorý je dostatočný pre spotrebiče s výkonom do 16,4 kW. Päťžilový kábel s prierezom 2,5 mm² je všeobecne vhodný pre všetky typy domácich elektrických sporákov.

Pre vedenie napájacieho zdroja do zásuvky sa používa jednožilový vodič s továrenskou izoláciou. Aj napriek svojej tuhosti je spoľahlivý, no kvôli tejto vlastnosti nie je vhodný na priame pripojenie k svorkám na zadnej stene sporáka, kde by bolo nepohodlné.

Pre vedenie od rozvodnej skrine k sporáku sa odporúčajú káble ako VVG, PVS, VVG-ng, PVSHVp. Pre pripojenie k zásuvke je ideálny flexibilný kábel KG, ktorý je odolný voči praskaniu pri ohybe.

Schéma a varianty pripojenia

Pripojenie elektrického sporáka môže byť realizované jednofázovo, dvojfázovo alebo trojfázovo, pričom každé z týchto zapojení má svoje špecifické požiadavky na zapojenie vodičov a použitie prepojok.

Jednofázové pripojenie (230 V)

Jednofázové pripojenie je najbežnejšie v domácnostiach. Pri tomto type zapojenia je potrebné spojiť svorky 1, 2 a 3 pomocou medených prepojok s prierezom väčším ako 6 mm² (tieto prvky sú zvyčajne súčasťou dodávky sporáka). Fázový vodič (čierny, hnedý alebo sivý) sa pripája na jednu z prvých troch svoriek (1, 2 alebo 3). Neutrálny vodič (modrý) sa pripája na svorku 4 alebo 5, ktoré sú tiež spojené prepojkou. Zemniaci vodič (zelený alebo zelenožltý) sa pripája na svorku 6.

Je dôležité skrutky pevne dotiahnuť, aby sa predišlo prehoreniu izolácie a potenciálnemu požiaru. V prípade pripojenia cez zásuvku sa fázový vodič pripája na svorku L, neutrálny vodič na svorku N a zemniaci vodič na svorku PE.

Dvojfázové pripojenie (230 V / 230 V)

Dvojfázové pripojenie sa používa zriedkavejšie. Pri tomto zapojení sa nepoužíva fáza B, ale len fázy A a C. Svorky 1 a 2 sa spoja medenou prepojkou a pripojí sa k nim pracovný vodič A. Fáza C sa pripojí na svorku 3. Ďalšie pripojenie (nula a zem) je podobné ako pri jednofázovej metóde. Dvojfázový systém sa môže použiť v súkromných domoch alebo v bytoch, ak je elektroinštalácia realizovaná štvoržilovým káblom. Správne zapojenie vodičov v tomto prípade je:

• Fáza A: žltý vodič na svorky L1 a L2 spojené prepojkou.
• Fáza C: červený vodič na svorku L3.
• Neutrálny obvod: modré opletenie na neutrálnu svorku.
• Zem: zelený vodič na zemniacu svorku.

V tejto konfigurácii má zástrčka 4 kontakty.

Trojfázové pripojenie (400 V)

Trojfázové pripojenie je metóda používaná pre varné dosky a rúry s vysokým výkonom, často v súkromných domoch alebo starších budovách s trojfázovým rozvodom. Používa sa štvor- alebo päťžilový kábel. Pripojenie sa vykonáva v nasledujúcom poradí:

• Fázy A, B, C: vodiče sú pripevnené na svorky 1, 2 a 3.
• Neutrálny a zemniaci vodič: pripájajú sa na svorky 4, 5 a 6, podobne ako pri jednofázovej verzii.

Pre trojfázové zapojenie je nevyhnutné použiť päťžilový kábel s minimálnym prierezom 2,5 mm². Vstupná svorkovnica sporáka má zvyčajne prepojky, ktoré je potrebné upraviť podľa zvoleného typu zapojenia. Schémy zapojenia sú vždy uvedené v technickej dokumentácii sporáka alebo na štítku umiestnenom na zadnej strane spotrebiča.

Ako sa pripojiť k sieti 220 V?

Pri pripájaní elektrického sporáka k jednofázovej sieti 220 V je dôležité dodržať niekoľko krokov. Najprv je potrebné zvoliť vhodné miesto pre inštaláciu sporáka a zásuvky. Zásuvka by mala byť umiestnená v blízkosti sporáka, na pevnej stene a musí byť riadne uzemnená. Menovitý prúd zásuvky pre sporák by mal byť minimálne 25 A až 40 A. V rozvádzači je nevyhnutné nainštalovať samostatný istič pre sporák, ideálne s menovitým prúdom 16 A alebo vyšším, v závislosti od celkového výkonu sporáka.

Pripojenie kábla k sporáku

V prípade trojvodičového kábla sa hnedý vodič pripája na fázový konektor, modrý na nulovú svorku a zelenožltý na zemniacu svorku. Pri päťžilových kábloch sú fázy označené bielou, hnedou a červenou farbou. Kábel sa pripája k sporáku pomocou svorkovnice na zadnej strane zariadenia. Pre jednofázové pripojenie (220 V) sa na prvých troch kolíkoch svorkovnice vytvorí fáza pomocou prepojky. Kolíky 5 a 4 slúžia ako neutrálny vodič a zelený vodič je pripojený na zem. Je dôležité skontrolovať pevnosť všetkých spojov, ideálne pomocou indikátorového skrutkovača. Konce drôtov by mali byť pred pripojením pocínované pre lepší kontakt.

Inštalácia zástrčky

Sieťová zástrčka sa pripája k napájaciemu káblu sporáka podľa označenia na zástrčke a farebného označenia vodičov. Je potrebné dodržať rovnaké farebné zapojenie ako pri pripájaní do zásuvky. Zástrčka sa zvyčajne rozoberie odskrutkovaním upevňovacích skrutiek. Odizolované konce vodičov sa pevne priskrutkujú do príslušných svoriek. Horný kontakt zástrčky, ktorý je zvyčajne zelenej farby, musí byť pripojený k uzemneniu. Je nevyhnutné zabezpečiť zhodu fázy a nuly na zástrčke a v zásuvke, aby sa predišlo skratu. Pred zapnutím napájania je potrebné opätovne skontrolovať správnosť pripojenia.

Menovitý prúd štandardnej zásuvky (napr. 7 kW) nemusí byť dostatočný pre sporáky s vyšším celkovým výkonom. V takýchto prípadoch môže dôjsť k prehriatiu a poškodeniu páru zásuvka/zástrčka. Preto je pri výbere zásuvky a zástrčky potrebné zohľadniť maximálny výkon sporáka.

Pripojenie k trojfázovej sieti 380 V

Trojfázové pripojenie (400 V) je výhodné, pretože znižuje spotrebu medených vodičov v porovnaní s jednofázovým pripojením pri rovnakom výkone. Väčšina výkonných sporákov je navrhnutá pre toto pripojenie. Pri trojfázovom zapojení sa odporúča použiť päťžilový kábel s minimálnym prierezom 2,5 mm². Pred pripojením sporáka k trojfázovej zásuvke je potrebné použiť päťkolíkovú zástrčku. Prepojky na svorkovnici sporáka (L1, L2, L3) sa odstránia a pripoja sa k nim pracovné vodiče. Uzemňovací vodič sa pripojí na svorku 6 a neutrálny vodič na svorku 5 alebo 4. Pre trojfázový systém je nutné použiť trojfázový istič a trojfázový prúdový chránič.

Pri dvojfázovom pripojení sa môže použiť zásuvka so štyrmi kolíkmi. Niektoré zahraničné spotrebiče môžu byť zapojené bez nulového vodiča, ale táto možnosť nie je bežná v európskych sieťach.

Hoci sa vstavané kuchynské spotrebiče tešia rastúcej popularite, voľne stojace elektrické sporáky zostávajú žiadané vďaka svojej dostupnej cene a porovnateľným technickým vlastnostiam. Ich inštalácia je zvyčajne rýchla a nevyžaduje špeciálnu prípravu.

Správna inštalácia a dodržiavanie prevádzkových požiadaviek sú kľúčom k dlhodobej a bezproblémovej prevádzke sporáka. Hoci sa môže zdať lákavé vykonať inštaláciu svojpomocne, je dôležité si uvedomiť, že ide o prácu s vysokým napätím a potenciálnymi rizikami. V prípade akýchkoľvek pochybností alebo neistoty je vždy najlepšie obrátiť sa na kvalifikovaného elektrikára.

Výber miesta inštalácie a príprava elektroinštalácie

Pri výbere miesta pre sporák je dôležité zohľadniť ergonomické hľadisko a pravidlo „pracovného trojuholníka“ medzi sporákom, chladničkou a drezom. Základňa pod sporákom musí byť pevná a stabilná. Moderné sporáky sú navrhnuté s ohľadom na tepelnú a bezpečnostnú ochranu, takže špeciálne opatrenia na tepelnú izoláciu stien zvyčajne nie sú potrebné.

Pred samotnou inštaláciou je nevyhnutné skontrolovať existujúcu elektroinštaláciu. V ideálnom prípade by mal byť k dispozícii samostatný elektrický obvod s dostatočným dimenzovaním pre výkon sporáka. V starších bytoch môže byť nutná výmena elektroinštalácie za novú, medenú, s adekvátnym prierezom vodičov. V prípade potreby je potrebné zakúpiť vhodné káble, istič, zástrčku a zásuvku.

V bytových domoch je akékoľvek zmeny v elektrickom paneli potrebné vopred dohodnúť s elektrikárom servisnej spoločnosti. Inštalácia elektroinštalácie je náročná práca, ktorá si môže vyžadovať špeciálne nástroje alebo pomoc ďalších pracovníkov.

Inštalácia ističa a pripojenie kábla

V rozvádzači je potrebné nainštalovať samostatný istič pre sporák. Najčastejšie sa umiestňuje do takzvanej „kuchynskej“ skupiny spolu s inými výkonnými spotrebičmi. Pred prácou na elektroinštalácii je nevyhnutné vypnúť hlavné napájanie. Po upevnení ističa na DIN lištu sa pripoja vodiče - najprv fázový vodič k hornej svorke, potom neutrálny a zemniaci vodič k príslušným zberniciam.

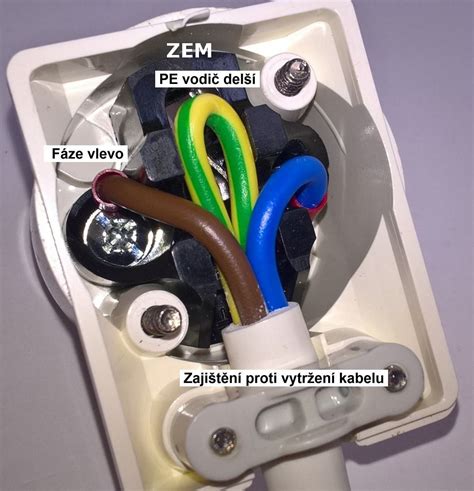

Pre pripojenie sporáka k sieti sa často používa flexibilný kábel so zástrčkou. Tento kábel nie je vždy súčasťou dodávky sporáka, ale je možné ho zakúpiť samostatne. Napájacia zástrčka má skladateľnú konštrukciu. Vodiče sa pripájajú do príslušných svoriek na základe farebného označenia a zhodnosti s pripojením v zásuvke. Konce lankových vodičov je vhodné zvlniť pomocou očiek pre spoľahlivejší kontakt.

Pripojenie vodičov podľa schémy a testovanie

Po výbere vhodného typu pripojenia (jednofázové, dvojfázové alebo trojfázové) je potrebné dodržať schému zapojenia uvedenú v návode k sporáku. Vodiče sa pripájajú k svorkovnici na zadnej strane sporáka. Pre spoľahlivý kontakt je dôležité skrutky pevne dotiahnuť. Pri pripájaní je vhodné dodržiavať farebné označenie vodičov, aby sa minimalizovalo riziko zámeny a skratu. Po pripojení všetkých vodičov sa kryt svorkovnice opäť priskrutkuje a kábel sa zabezpečí proti pohybu pomocou špeciálnej svorky.

Pred zapnutím napájania je nevyhnutné dôkladne skontrolovať všetky spoje. Po zapnutí ističa a pripojení sporáka do zásuvky je potrebné otestovať jeho funkčnosť, napríklad pomocou automatického zapaľovania platničiek. Ak sporák nefunguje, je potrebné skontrolovať všetky pripojenia, či nedošlo k zámene vodičov alebo k nedostatočnému kontaktu.

V prípade akýchkoľvek nejasností alebo pochybností je vždy najlepšie pozvať kvalifikovaného elektrikára na finálnu kontrolu a schválenie inštalácie. Len tak si môžete byť istí, že všetko bolo vykonané správne a bezpečne.

Sporákové vypínače a ich význam

Pri pripájaní elektrických sporákov a varných dosiek, najmä tých s trojfázovým pripojením (400 V), je nevyhnutné použiť špeciálny sporákový vypínač. Tieto vypínače sú dimenzované na vysoký prúd a zabezpečujú bezpečné odpojenie všetkých troch fáz. Hoci nie sú vždy povinné podľa všeobecných noriem, ich použitie je často odporúčané alebo priamo vyžadované výrobcom v montážnom návode. V takom prípade je ich inštalácia nevyhnutná pre platnosť záruky.

Sporákové vypínače sa líšia dizajnom, parametrami a spôsobom montáže. Môžu byť určené pre zapustenú montáž (pod omietku), povrchovú montáž (na omietku) alebo do špeciálnych dizajnových radov, aby ladili s ostatnými vypínačmi a zásuvkami v domácnosti.

Kľúčové parametre pri výbere sporákového vypínača:

• Počet fáz/kontaktov: Pre sporáky sa používa trojfázové zapojenie, takže vypínač musí mať 3 kontakty.
• Menovitý prúd: Vypínač musí byť dimenzovaný na prúd zodpovedajúci ističu sporákového okruhu. Pre bežné domáce použitie často postačuje 16 A, ale pre výkonnejšie sporáky je potrebný vypínač s vyšším prúdom (napr. 25 A).
• Montáž: Vypínač môže byť určený pre zapustenú montáž (do krabice alebo priamo pod omietku) alebo pre povrchovú montáž.
• Krytie IP: Štandardné sporákové vypínače majú krytie IP20, no existujú aj varianty s vyšším krytím (napr. IP55, IP65), ktoré sú odolnejšie voči vlhkosti a prachu a sú vhodné do vlhkých priestorov.
• Signalizačná tlejivka: Niektoré vypínače sú vybavené signalizačnou tlejivkou, ktorá indikuje stav zapnutia/vypnutia.
• Maximálny prierez vodičov: Vypínač musí umožňovať pripojenie káblov s adekvátnym prierezom.

Dôležité upozornenia:

• Sporákové vypínače sú primárne určené pre odporové spotrebiče ako sú sporáky a ohrievače. Nemusia byť vhodné pre spotrebiče s vysokou indukčnosťou (napr. elektromotory), ktoré pri zapínaní a vypínaní generujú vysoké prúdové špičky.
• Pri výbere vypínača je potrebné zohľadniť aj dizajn, aby ladil s ostatnými prvkami elektroinštalácie v domácnosti.

Napriek tomu, že niektoré sporáky môžu fungovať aj bez špeciálneho sporákového vypínača, jeho použitie zvyšuje bezpečnosť a komfort, najmä v prípade potreby rýchleho odpojenia spotrebiča od siete.

Praktické rady a záver

Pripojenie elektrického sporáka je zodpovedná úloha, ktorá si vyžaduje dodržiavanie bezpečnostných predpisov a technických špecifikácií. Nesprávnym zapojením môžete nielen poškodiť spotrebič, ale aj ohroziť seba a svoju domácnosť. Vždy sa riaďte pokynmi výrobcu uvedenými v návode na použitie a v prípade akýchkoľvek pochybností sa obráťte na kvalifikovaného elektrikára. Investícia do profesionálnej inštalácie je často lacnejšia ako následné opravy poškodeného spotrebiča alebo elektroinštalácie. Pamätajte, že bezpečnosť by mala byť vždy na prvom mieste.
