Stropy v budovách plnia zásadnú funkciu rozdelenia vnútorného priestoru po výške a zároveň prenášajú rôzne zaťaženia vrátane hmotnosti konštrukcií, zariadení a osôb. Medzi najrozšírenejšie a historicky overené konštrukčné systémy patria drevené trámové stropy. Tieto konštrukcie, ktoré majú na našom území silnú tradíciu siahajúcu až do začiatku 11. storočia, predstavovali po celé stáročia osvedčené riešenie pre rôzne typy stavieb, od reprezentačných priestorov až po hospodárske budovy. Ich výroba sa dedila z generácie na generáciu, čo prispelo k ich rozvoju a prispôsobovaniu meniacim sa potrebám.
Základné princípy a typy drevených trámových stropov
Základným nosným prvkom všetkých druhov drevených trámových stropov sú stropné trámy, známe tiež ako stropnice. Tieto trámy sú pravidelne rozmiestnené, zvyčajne v osovej vzdialenosti 0,9 až 1,2 metra. V prípade nepravidelného pôdorysu sa môžu rozmiestňovať vejárovito. Prierez stropníc, teda ich šírka (b) a výška (h), je určený predovšetkým rozpätím stropu a očakávaným zaťažením. Orientačne sa šírka pohybuje v rozmedzí od 80 do 200 mm a výška od 120 do 300 mm. Pre rýchly odhad výšky trámu možno použiť empirický vzťah: h = (20 x l) + 180 (mm), kde 'l' predstavuje rozpätie v metroch. Pomer výšky stropnice k jej šírke sa typicky pohybuje v rozmedzí od 7/5 do 2. Pri dlhších rozpätiach a vyšších namáhaniach je možné spriahnuť dva alebo viac prierezov na výšku pomocou svorníkov, čím sa zvyšuje ich únosnosť a tuhosť.
Dĺžka uloženia stropníc v nosnej stene je dôležitým konštrukčným detailom a zvyčajne sa pohybuje v rozmedzí od 150 do 200 mm. Aby sa zabránilo prieniku vlhkosti a následnému poškodeniu dreva biologickými škodcami, záhlavie trámu sa kladie na podložky ošetrené biocídmi. Medzi murivom a dreveným trámom by mala zostať vzduchová medzera s minimálnou hrúbkou 50 mm zo všetkých strán. Táto medzera zabezpečuje dobré odvetrávanie záhlavia trámu, čím predlžuje jeho životnosť a zabraňuje kondenzácii vlhkosti.
V závislosti od požadovaného vzhľadu a funkčnosti existuje niekoľko základných typov trámových stropov:

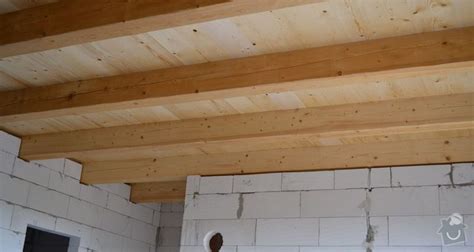

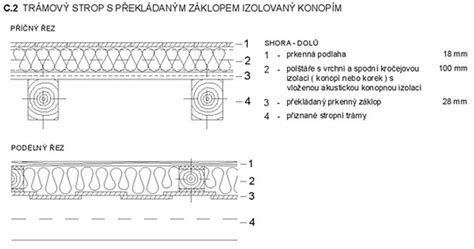

- Trámový strop s priznanými trámami: V tomto prípade sú stropné trámy viditeľné z interiéru, čo dodáva priestoru rustikálny a autentický charakter. Na hornú stranu stropníc sa priamo nabíjajú podlahové dosky s hrúbkou 30 až 40 mm. Alternatívou je drevený záklop z 25 mm hrubých dosák s násypom, v ktorom sú uložené ďalšie, menšie trámce (rozmery napr. 120/60 mm) slúžiace na pribitie podlahy.
Trámový strop s priznanými trámami a zapusteným podbitím (záklopom): Tento variant kombinuje viditeľné trámy s dodatočnou vrstvou záklopu, ktorá môže slúžiť ako podklad pre ďalšie vrstvy podlahy alebo ako izolácia.
Fošňový strop: Ide o modernejšiu konštrukciu, ktorá vznikla s cieľom úspory reziva. Nosnú funkciu v tzv. „americkom type fošňového stropu“ plnia samotné fošne, s dimenziami napríklad 60/240 mm, kladené v osovej vzdialenosti 600 mm. Na zabezpečenie proti klopeniu sa používajú krížové vzpery umiestnené v rozstupoch 1,5 metra. Fošne sú zvyčajne obojstranne obité doskami s hrúbkou 24 mm alebo OSB doskami.
Trámový strop s rovným podhľadom: Pri klasických trámových stropoch s požiadavkou na rovný podhľad sa stropnice zo spodnej strany obkladajú doskami hrubými 25 mm, ktoré sa následne omietajú na trstinovom pletive, alebo sa používa drevený obklad. Tento spôsob umožňuje skryť nosnú konštrukciu a dosiahnuť hladký strop.
Kazetový strop: Tento typ stropu vzniká vložením priečnych trámov, nazývaných "výmeny", medzi hlavné stropné trámy (stropnice). Výmeny majú často polovičnú výšku stropníc a sú do nich začapované. Stropnice a výmeny sú v tomto prípade spravidla priznané, prípadne môžu byť obložené dreveným obkladom alebo upravené omietkou na trstinovom pletive.
Moderné alternatívy a inovácie v drevených stropoch
V kontextoch moderných stavieb na báze dreva sa tradičné stropnice z masívneho dreva čoraz častejšie nahrádzajú inovatívnymi konštrukčnými prvkami, ako sú skriňové a I-beam nosníky. Tieto moderné nosníky ponúkajú značnú úsporu materiálu a eliminujú problémy spojené s prirodzenými vlastnosťami rasteného dreva.
I-beam nosníky predstavujú evolúciu v práci s drevom, pričom spájajú overenú tradíciu s modernými technológiami lepenia a lisovania. Ich konštrukcia pozostáva z dvoch hlavných častí:
- Pásnice (horná a spodná časť): Sú vyrobené z vrstveného lepeného dreva (LVL - Laminated Veneer Lumber). Tento materiál zaručuje vysokú pevnosť a tvarovú stálosť.
- Stena: Vyrobená z aglomerovaného materiálu, najčastejšie z OSB dosiek (Oriented Strand Board), alebo z lisovaného dreva.
Hlavnou výhodou I-beam nosníkov je ich garantovaná nízka vlhkosť (maximálne 12 % z výroby), čo zabezpečuje ich tvarovú stálosť. Na rozdiel od čerstvého dreva, ktoré sa môže časom prehnúť, I-nosník si drží svoju rovinu. Ďalšími benefitmi sú možnosť preklenúť väčšie rozpony bez potreby dodatočných podporných bodov a ich nízka hmotnosť v porovnaní s masívnymi drevenými trámami, čo zjednodušuje manipuláciu a montáž. Hoci sú I-nosníky montážne priateľské, ich návrh a dimenzovanie by malo patriť do rúk odborníka, pretože priame nahradenie dreveného hranola I-nosníkom podobnej výšky bez statického prepočtu nemusí byť dostatočné.
Rekonštrukcia a úprava drevených trámových stropov

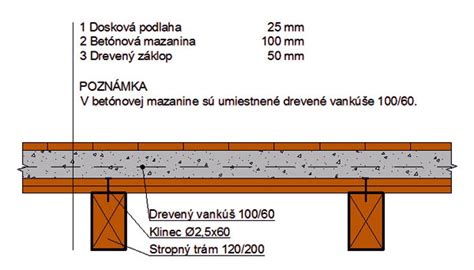

Pri rekonštrukciách, najmä pri úprave podhľadov alebo pri záujme o integráciu moderných technológií, sa drevené trámové stropy často podrobujú rôznym úpravám. Jednou z možností je realizácia celoplošného záklopu z OSB dosiek, ktorý slúži ako stratené debnenie pre novú železobetónovú dosku. Nerovnosti pôvodnej konštrukcie sa dajú riešiť buď priamo v úrovni železobetónovej dosky, alebo pomocou vyrovnávacieho podsypu v úrovni podlahy.
Proces integrácie železobetónovej dosky na existujúci drevený trámový strop zvyčajne zahŕňa nasledujúce kroky:
- Príprava a kontrola: Stropné trámy sa obnažia, skontrolujú a v prípade potreby sanujú.
- Záklop: Na drevený trámový strop sa realizuje celoplošný záklop z OSB dosiek.
- Separačná vrstva: OSB doska sa zhora ošetrí separačnou polyetylénovou fóliou.
- Spriahnutie: Do trámov sa zaskrutkujú špeciálne skrutky (napr. SFS VB) určené na spriahnutie trámov so železobetónovou doskou.
- Výstuž: Pred betonážou sa do trámov osadia Kari siete pri spodnom okraji budúcej železobetónovej dosky s krytím výstuže cca 20 mm. Dimenziu výstužnej siete určuje statik, pričom bežne sa používa sieť s rozmermi 150/150/6 mm.
- Podoprenie: Pred betonážou je nevyhnutné trámový strop podoprieť v tretinách rozpätia.
- Okrajová dilatačná páska: Po obvode stropu sa osadí pružná vložka s minimálnou hrúbkou 10 mm.
- Betonáž: Optimálna hrúbka betónovej dosky sa pohybuje okolo 80 mm, pričom minimálna odporúčaná hrúbka je 60 mm a maximálna 100 mm.
Dôležitosť správneho plánovania a realizácie
Pri výbere a realizácii stropnej konštrukcie, či už ide o novostavbu alebo rekonštrukciu, je kľúčové pristupovať k tomuto prvku s náležitou pozornosťou. Strop ovplyvňuje nielen statiku budovy, ale aj akustiku, požiarnu bezpečnosť a tepelnú izoláciu. Dobre navrhnutá stropná konštrukcia môže prispieť k úspore energie, zlepšiť komfort bývania odhlučnením medzi podlažiami a poskytnúť priestor pre skrytie technických inštalácií.
Pri plánovaní rekonštrukcie podlahy na drevenom trámovom strope je dôležité zohľadniť niekoľko faktorov, ktoré investor by mal včas prediskutovať s realizačnou firmou:
- Účel priestoru: Informácia o plánovanom využití miestnosti (napr. umiestnenie knižnice, akvária) určí limitné hodnoty úžitkového zaťaženia.
- Podlahový vpust a sprchy: Prítomnosť podlahového vpustu alebo bezbariérovej sprchy si vyžaduje špecifické materiály podlahy (napr. cementovláknité prvky) oproti bežným kúpeľniam.
- Typ podlahovej krytiny: Veľkoformátová dlažba alebo tenkovrstvové marmoleum si vyžadujú špecifické úpravy podkladu a skladby podlahy.
- Typ vykurovania: Podlahové vykurovanie (teplovodné alebo elektrické) má vplyv na výber materiálov a konštrukciu podlahy.
NA OSB DESKU STAČÍ DÁT PENETRACI, PERLINKU S LEPIDLEM A OMÍTKOU. NEPOPRASKÁ TO! ?
Z akustického hľadiska sa pri skladbe podlahy na trámovom strope odporúča striedať vrstvy s rôznou objemovou hmotnosťou (ťažké a ľahké vrstvy), aby sa efektívne pohltili zvukové vlny. Zvyčajne sa začína s ťažkou vrstvou priamo na záklope (napr. podlahová voština alebo sadrovláknité dosky s pridanou záťažou), ktorá absorbuje krokový hluk. Na ňu sa môže umiestniť mäkšia, zvukovopohltivá vrstva (minerálna, flísová alebo drevovláknitá izolácia). Hrúbka a objemová hmotnosť tejto vrstvy by sa mali konzultovať s odborníkmi, pretože nie vždy platí pravidlo, že čím hrubšia a mäkšia izolácia, tým lepšie vlastnosti. Na vrstvu krokovo-akustickej izolácie potom prichádza roznášacia vrstva, napríklad vo forme pevných sadrovláknitých podlahových prvkov.
Pri rekonštrukcii podlahy na drevenom trámovom strope je dôležité pamätať na statiku a únosnosť konštrukcie. Aj pri ľahších systémoch môžu byť potrebné dodatočné výstuhy alebo zosilnenie nosníkov. Konzultácia s dobrým statikom môže predísť mnohým budúcim problémom. Rovnako dôležitý je výber skúsených remeselníkov, ktorí rozumejú nielen technickým aspektom, ale aj celkovým súvislostiam stavby.
Drevené stropné konštrukcie, napriek svojej dlhej histórii, stále predstavujú životaschopné a atraktívne riešenie. Vďaka inováciám v materiáloch a technológiách môžu byť prispôsobené moderným požiadavkám na komfort, estetiku a funkčnosť, čím si udržiavajú svoje miesto v súčasnom stavebníctve.
