Drevostavby si v posledných rokoch získavajú čoraz väčšiu popularitu a dôležitosť nielen na Slovensku a v Českej republike, ale aj v celej Európe. S rastúcim záujmom o ekologické a udržateľné bývanie sa drevo stáva preferovaným stavebným materiálom. Jednou z architektonicky atraktívnych a zároveň technicky náročných oblastí sú ploché strechy v drevostavbách. Aj keď sa prvé projekty plochých striech v drevostavbách už realizujú aj u nás, je neoceniteľné pozrieť sa na skúsenosti a osvedčené postupy našich západných susedov, kde dlhoročná technická prax a schopnosť poučiť sa z vlastných chýb viedli k bezproblémovým detailom a celkovým technickým konceptom. Tento prístup umožnil vznik projektov drevostavieb s plochou strechou nielen v oblasti rodinných domov, ale aj v občianskej výstavbe a priemysle.
Cieľom tohto článku je vysvetliť pravidlá technickej praxe a spôsoby návrhu pre bezpečnú dvojplášťovú plochú strechu s prevetrávanou medzerou, s dôrazom na odporúčania vychádzajúce z technickej praxe a štandardov v krajinách D-A-CH (Nemecko, Rakúsko, Švajčiarsko) a v súlade so slovenskými normami a predpismi.
Drevostavby v Európe: Trend a Štatistiky
V krajinách s dlhoročnou tradíciou v oblasti drevostavieb, ako je Rakúsko, dosiahol podiel drevostavieb v občianskej bytovej výstavbe v roku 2018 úroveň 23 %, pričom v bytových domoch to bolo 11 %. Tieto čísla zaznamenali v posledných rokoch ďalší rast. Na najväčšom európskom stavebnom trhu, v Nemecku, tvorili drevostavby v roku 2021 až 20,4 % zo všetkých povolených stavieb, čo predstavuje 27 554 povolených domov. Obzvlášť v hospodársky silných spolkových krajinách boli tieto čísla ešte vyššie: v Bádensku-Württembersku dosiahol podiel drevostavieb 34,3 %, v Bavorsku 25,1 % a v Hesensku 27,3 %.
Tieto trendy jednoznačne potvrdzujú, že drevo je v týchto vyspelých krajinách plnohodnotným stavebným materiálom, ktorý sa využíva ako hlavný konštrukčný prvok pri budovaní prakticky každej bežnej stavby. Tento vzťah k drevu je podporený nemeckou systematikou a precíznosťou, ktoré sa odrážajú v platných pravidlách pre kvalitné plánovanie a realizáciu drevostavieb, vrátane noriem DIN a smerníc odborných združení a výrobcov.
Inovácie v Drevených Konštrukciách: CLT a Prefabrikácia
S ubúdajúcou pracovnou silou narastá význam automatizácie a precíznej tvorby detailov priamo vo výrobnom procese. Automatizácia na výrobnej linke umožňuje minimalizovať množstvo chýb pri montáži systémom „per partes“, teda po jednotlivých malých častiach. Výroba mimo staveniska navyše redukuje riziko poškodenia konštrukcie atmosférickými vplyvmi a vniknutia vlhkosti.
V reakcii na tieto požiadavky bola v 90. rokoch 20. storočia vyvinutá technológia CLT (Cross Laminated Timber), čiže krížom lepené drevo. CLT panely, spracovávané na moderných CNC obrábacích strojoch a výrobných linkách, ponúkajú širokú škálu výrobkov a aplikácií pre rôzne detaily. Technológia CLT sa neustále dopĺňa o nové komponenty, ktoré zlepšujú jej akustické a statické vlastnosti (napríklad v kombinácii s betónom), a zároveň otvára nové možnosti, ktoré neboli v konvenčných postupoch bežné.
CLT Building Construction from start to finish by OPAL Architecture
Plochá Strecha v Drevostavbách: Konštrukcia a Bezpečnosť
Architektonicky populárna plochá strecha je neoddeliteľnou súčasťou dnešných moderných drevostavieb, vrátane modulových konštrukcií. Pri súčasných moderných drevostavbách sa najčastejšie stretávame s typom konštrukcie, ktorý ponúka zvýšenú bezpečnosť vďaka dvojplášťovej skladbe s prevetrávanou medzerou.
Rýchlosť výstavby moderných masívnych a modulárnych drevostavieb, najmä bez efektívnej ochrany drevenej konštrukcie počas fázy výstavby, zvyšuje riziko vniknutia vlhkosti atmosférickými vplyvmi. Okrem počasia zohráva úlohu aj nedodržiavanie technologickej disciplíny na stavbe.
Pomyselným poistným faktorom je voľba difúzne otvorenej konštrukcie plochej strechy so separátnou prevetrávanou medzerou v spojení s prefabrikovanými prvkami. Tento typ konštrukcie vďaka svojej skladbe predstavuje vyššiu bezpečnosť pri výskyte kondenzátu, ale aj pri vniknutí vlhkosti v dôsledku netesností obálky budovy. Vďaka svojej difúznej otvorenosti dochádza k lepšiemu a rýchlejšiemu vysychaniu v letných obdobiach.
Desiatky rokov používania tejto konštrukcie viedli k jej overeniu a zaradeniu do noriem ako DIN 4108 časť 3 (2018) a DIN 68800 časť 2 (2022). Norma DIN 4108 časť 3 túto konštrukciu označuje ako „nachweisfreie Konstruktion“, teda konštrukciu, ktorej bezproblémové fungovanie nie je potrebné zdĺhavo dokazovať výpočtami.
Kľúčové Aspekty Prevetrávanej Plochej Strechy
Pre bezpečné fungovanie konštrukcie plochej strechy s prevetrávanou separátnou medzerou je kľúčová jej úplná funkčnosť. Norma ČSN 731901 časť 2 a pravidlá CSS definujú minimálnu bezpečnú výšku prevetrávanej medzery, avšak menej detailne sa venujú jej tvaru a podobe nasávacích a výpustných otvorov. Dôležité je tiež zohľadniť minimálnu plochu privetrávacích otvorov, pričom by mal byť braný do úvahy faktor redukcie a tvar prevetrávacej mriežky.
Nemecká norma DIN 68800 časť 2 (2022) pripúšťa maximálnu dĺžku prevetrávanej medzery 15 metrov. Vstupný a výpustný otvor musia byť umiestnené viditeľne oproti sebe. Na zaručenie funkčnej termiky musí byť minimálny sklon plochej strechy ≥ 3°. Pri návrhu takejto konštrukcie by mal byť zohľadnený prevládajúci smer vetra, čiže na náveternej strane by mali byť umiestnené nasávacie otvory.
Bežná Konštrukčná Skladba
Najznámejšie prevedenie konštrukcie plochej strechy s nosnou konštrukciou z dreva a prevetrávanou medzerou je variant s rámovou nosnou konštrukciou. Na interiérovú stranu sa umiestňuje parobrzda (parozábrana) s hodnotou Sd ≥ 2 m podľa DIN 4108 časť 3 a DIN 68800 časť 2. Nasleduje nosná trámová konštrukcia (napr. KVH - Konštrukčné Drevo Hobľované) vyplnená difúzne otvorenou tepelnou izoláciou (minerálna vlna, drevovláknitá fúkaná tepelná izolácia, celulóza a pod.).
Nad nosnou konštrukciou je umiestnené drevené doskové debnenie s maximálnou šírkou 160 mm, ktoré je prekryté difúzne otvorenou poistnou strešnou hydroizoláciou určenou pre vodotesné podstrešie podľa pravidiel ZVDH triedy 1. Tieto pravidlá špecifikujú vodotesné spojenie jednotlivých presahov pomocou teplovzdušného zvárania alebo inej techniky stanovenej výrobcom. Norma ÖN B 4119 stanovuje minimálnu šírku zvaru pri teplovzdušnej technológii na 40 mm, pri robotickom zváraní na 20 mm.
V zmysle pravidiel ZVDH platí pre prevedenie spojov a napojenie poistnej strešnej hydroizolácie princíp vodotesného podstrešia, pričom hydroizolácia musí byť difúzne otvorená s hodnotou Sd ≤ 0,3 m. Prevetrávaná medzera by mala byť navrhnutá v zmysle DIN 68800 (max. dĺžka 15 m, min. výška 50 mm) alebo podľa pravidiel ZVDH. V zmysle pravidiel CSS a ČSN 731901 časť 2 je minimálna výška prevetrávanej medzery 100 mm.
Príklad z Praxe: Komunitné Centrum St. Gerold
V blízkom zahraničí je táto konštrukcia často využívaná. Ako príklad slúži ocenená budova komunitného centra v rakúskom mestečku St. Gerold (spolková krajina Vorarlberg), ktorá je umiestnená v alpskom teréne vo výške 887 m n. m. s požiadavkou na snehové zaťaženie 4,81 kN/m². Táto stavba, postavená v roku 2009, slúži bezpečne aj v týchto extrémnych podmienkach dodnes.
Ochrana Drevených Konštrukcií Počas Výstavby
Pri projektoch z CLT panelov, kde je kladený dôraz na rýchlosť a vysoký stupeň prefabrikácie, je nevyhnutné chrániť panely nielen počas ich životnosti, ale aj počas fázy výstavby. Ako vhodný prvok pre efektívnu ochranu CLT panelov počas výstavby bol vyvinutý produkt SIGA Wetguard 200 SA. Jedná sa o celoplošne lepivú parobrzdu s hodnotou Sd = 3,5 m, ktorá vďaka svojej robustnosti a spoľahlivej hydroizolačnej funkcii chráni stavbu proti atmosférickým vplyvom.
SIGA Wetguard s vynikajúcou UV stabilitou dokáže chrániť stavbu až 3 mesiace proti poveternostným vplyvom a zároveň slúži ako efektívna vzduchotesná rovina v konštrukciách drevostavieb. Táto stavebno-konštrukčná ochrana môže byť aplikovaná priamo na stavbe alebo vo výrobe, čím je zaistená ochrana už počas transportu, skladovania a finálnej montáže. Vďaka svojej skladbe je zabránené kapilárnemu efektu v prípade prieniku vody do ochrannej hornej vrstvy.

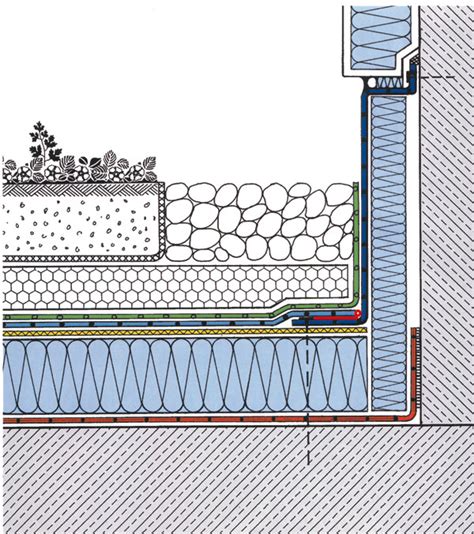

Pre strechy s nízkym sklonom a ploché strechy (sklon strešnej roviny ≥ 3°) je riešením výroba „prefabrikovanej“ poistnej strešnej hydroizolácie na mieru podľa požiadaviek projektu. Firma SIGA Cover AG odporúča produkt SIGA Majcoat 350 - trojvrstvovú poistnú strešnú hydroizoláciu tvorenú špeciálnou polyesterovou textíliou s obojstrannou polyuretánovou difúzne otvorenou vrstvou. Prefabrikácia podľa projektov zákazníka zaručuje vysokú kvalitu zvaru podľa noriem, čím šetrí čas a znižuje riziko zatečenia do konštrukcie počas fázy vytvárania spojov.
Konštrukcia plochej strechy z dreva so separátnou prevetrávanou medzerou, nosným CLT panelom a konfekčne vyrobenou poistnou strešnou hydroizoláciou s roboticky zváranými spojmi ponúka rýchlu aplikáciu a tým aj najefektívnejšiu ochranu nosnej konštrukcie z dreva a tepelnej izolácie.
Rizikové Konštrukcie a Prevencia Chýb
Napriek overeným a bezpečným konštrukčným riešeniam sa v praxi stále vyskytujú konštrukcie plochej strechy, ktoré predstavujú značné riziko. Často ide o konštrukcie s rámovou konštrukciou bez spádovej tepelnej izolácie nad rámovou konštrukciou. Tieto konštrukcie, často realizované z dôvodu nižšej ceny v developerských projektoch, viedli k negatívnym skúsenostiam a poškodili dobré meno plochej strechy v drevostavbách.
Je nevyhnutné poukázať na príklady dobrej praxe zo západných krajín, kde sa tieto konštrukcie bežne a bezproblémovo používajú. Dôležité je implementovať všetky praktické odporúčania podľa štandardov krajín D-A-CH a v prípade spojenia technológie CLT s prefabrikovanou poistnou strešnou hydroizoláciou zvážiť aj vyššiu cenu, ktorá však môže byť kompenzovaná minimalistickými trendmi v modernej architektúre.
Dôsledky Nesprávnych Riešení
Nesprávne umiestnenie tepelnej izolácie zo spodnej strany drevenej konštrukcie plochej strechy pri rodinných domoch spôsobuje rýchlu degradáciu drevenej konštrukcie a nutnosť rekonštrukcie domov krátko po ich dokončení. Základom je správna strešná skladba s klasickým radením vrstiev. Na drevený záklop by sa mal najprv aplikovať samolepiaci asfaltovaný pás s nosnou vložkou z hliníkovej fólie ako parozábrana. Pri návrhu strešného systému je dôležité venovať pozornosť aj konštrukcii atík, ktoré musia byť parotesne oddelené od vnútorného prostredia.
Pre hydroizoláciu rodinných domov sa odporúča používať strešné fólie, ktoré sú odolné proti UV žiareniu, neobsahujú zmäkčovadlá a vďaka bielemu povrchu znižujú teplotu strechy, pričom zabezpečujú dlhodobú životnosť celého strešného systému.
Význam Kvalitného Projektu a Odbornej Realizácie
Žiadna strecha nie je bezúdržbová, avšak pri kvalitných strechách stačí každoročná obhliadka a čistenie odtokov. S vývojom hydroizolačných materiálov sa vyvíjajú aj spôsoby ich kotvenia. Základom každej strechy je kvalitný projekt, ktorý by mal usmerňovať realizátora počas celého procesu. V prípade nejasností je vhodné obrátiť sa priamo na výrobcu hydroizolačných materiálov, ktorý vie navrhnúť správne riešenia a v prípade potreby sa zúčastniť stretnutia priamo na stavbe, prípadne odporučiť kvalitnú realizačnú firmu.
Izolácia Drevených Stropov: Efektívne Riešenia
Drevené stropy, ktoré sú na Slovensku tradičné, môžu byť často duté. Tieto dutiny je možné efektívne využiť pre dodatočnú izoláciu, čím sa zvýši kvalita bývania a znížia náklady na vykurovanie. Pri použití fúkanej izolácie nie je potrebné vypratať celú povalu ani otvárať celý strop.
Dutiny v tradičných drevených stropoch boli v minulosti vyplňované materiálmi ako plevy, slama, zvyšky z kukurice alebo stavebný odpad. Tieto materiály však neposkytujú dostatočné izolačné vlastnosti a navyše zbytočne zaťažujú strop. Ani škvára, často používaná v minulosti, nebola ideálnym izolantom.

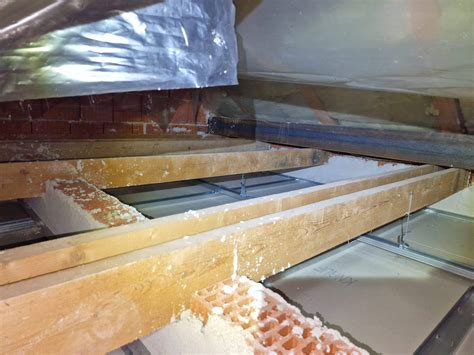

Fúkaná izolácia predstavuje elegantné a finančne nenáročné riešenie. Aplikácia je rýchla, bez neporiadku a bez nutnosti rozsiahlych stavebných úprav. Hadice sa jednoducho zasunú do priestoru medzi trámami a fúkaná izolácia vyplní dutinu bez medzier a úplne jednoliato.
Výber Správneho Izolačného Materiálu
Pri izolácii dutín v drevených stropoch je kľúčový výber vhodného materiálu. Nie všetko, čo sa dá fúkať, je vhodné do dutého dreveného stropu, ktorý nebude v budúcnosti otváraný. Odporúča sa používať len najkvalitnejšie suroviny, aby sa zabezpečila dlhodobá funkčnosť a návratnosť investície. Zľahnutá izolácia na polovicu pôvodnej výšky znamená nutnosť otvárať strop a zbytočne opakovať prácu.
Ošetrenie Drevených Trámov v Kúpeľni
Pri rekonštrukcii chalupy s dreveným trámovým stropom v kúpeľni je dôležité drevo správne ošetriť a konzervovať, aby sa zabránilo plesniam a degradácii. Pôvodné drevené trámy môžu byť ohrozené vlhkosťou a plesňami, najmä ak neboli správne ošetrené proti škodcom.
Prirodzené drevené trámy v kúpeľni vyžadujú špeciálnu starostlivosť. Náter fermežou a lakovaním, prípadne použitím vodného skla, môže pomôcť chrániť drevo pred vlhkosťou. Vodné sklo však môže obmedziť priedušnosť dreva, čo môže spôsobiť zadržiavanie vlhkosti vnútri konštrukcie. Alternatívou môže byť liehový lak, prípadne šelak, ktorý vytvára sklovitý náter.
Je dôležité zabezpečiť dostatočné odvetranie priestoru, aby vlhkosť mohla unikať. V prípade viditeľnej plesne na hradách je možné ju odstrániť zoškrabaním, ale je potrebné riešiť aj príčinu jej vzniku, najčastejšie nedostatočné odvetranie alebo použitie čerstvého dreva.
Opaľovanie dreva je síce účinná metóda ochrany, ale nie je vždy vhodná pre interiér. Alternatívou môže byť použitie špeciálnych lakov s vlastnosťami šelaku, ktoré vytvárajú odolnú vrstvu. Pred aplikáciou finálnych náterov je často odporúčané použiť fermež alebo ľanový olej na vyrovnanie nasiakavosti materiálu.
Zhrnutie a Odporúčania
Drevostavby s plochou strechou predstavujú moderné a udržateľné riešenie bývania, ktoré si vyžaduje dôkladné plánovanie a dodržiavanie overených technických postupov. Krajiny D-A-CH nám poskytujú cenné skúsenosti a štandardy, ktoré by mali byť implementované aj na Slovensku. Kľúčom k bezpečnej a dlhodobo funkčnej plochej streche v drevostavbe je správny návrh konštrukcie s prevetrávanou medzerou, použitie kvalitných materiálov a precízna realizácia všetkých detailov. Dôraz by mal byť kladený na ochranu drevených konštrukcií počas celej fázy výstavby a na výber vhodných izolačných a ošetrujúcich materiálov. Kvalitný projekt a odborná realizácia sú základom pre bezproblémové užívanie drevostavby s plochou strechou po mnoho rokov.
