Drazice OKC 160: Komplexný Sprievodca Inštaláciou a Zapojením

Ohrievač vody Drazice OKC 160 je populárnym riešením pre ohrev vody v domácnostiach, ktoré ponúka spoľahlivosť a efektivitu. Správne pripojenie tohto zariadenia je kľúčové nielen pre jeho optimálnu funkčnosť, ale aj pre bezpečnosť užívateľov a dlhú životnosť samotného ohrievača. Tento článok sa zameria na detailný popis procesu inštalácie a pripojenia Drazice OKC 160, od základných krokov až po špecifické detaily, ktoré zabezpečia bezproblémovú prevádzku.

Príprava na Inštaláciu

Pred samotným pripojením ohrievača Drazice OKC 160 je nevyhnutné dôkladne sa pripraviť. Tento krok zahŕňa výber vhodného umiestnenia, kontrolu pripojení a zabezpečenie potrebných nástrojov a materiálov.

Výber vhodného umiestnenia

Ohrievač Drazice OKC 160 by mal byť inštalovaný v priestore, ktorý spĺňa nasledujúce kritériá:

• Dostatočný priestor: Zabezpečte dostatok miesta okolo ohrievača pre ľahký prístup pri údržbe a prípadných opravách. Odporúča sa minimálny voľný priestor 50 cm z každej strany a 80 cm nad a pod ohrievačom.
• Pevná a rovná podlaha: Podlaha musí byť dostatočne pevná, aby uniesla plnú váhu ohrievača naplneného vodou. Ohrievač by mal stáť na rovnom povrchu, aby sa predišlo namáhaniu konštrukcie.
• Blízkosť k odberným miestam: Pre minimalizáciu tepelných strát a zabezpečenie rýchleho prísunu teplej vody je ideálne umiestniť ohrievač čo najbližšie k hlavným odberným miestam, ako sú kuchynský drez alebo kúpeľňová batéria.
• Vetranie: Priestor by mal byť dostatočne vetraný, aby sa predišlo kondenzácii a zabezpečil sa bezpečný odvod prípadných pár.
• Ochrana pred mrazom: Ohrievač by nemal byť vystavený teplotám pod bodom mrazu, aby sa predišlo poškodeniu jeho komponentov.

Kontrola dodaného vybavenia

Po rozbalení ohrievača Drazice OKC 160 skontrolujte, či sú prítomné všetky komponenty uvedené v návode na použitie. Typicky by ste mali nájsť samotný ohrievač, montážne prvky, prípadne poistný ventil a ďalšie príslušenstvo.

Potrebné nástroje a materiály

Na inštaláciu budete potrebovať nasledujúce nástroje a materiály:

• Náradie: Skrutkovače, kľúče (nastaviteľný, rúrkový), vodováha, meracie pásmo, vŕtačka (ak je potrebné upevnenie na stenu), odizolovacie kliešte, skrutkovač s izolovanou rukoväťou pre elektrické pripojenie.
• Materiály: Tepelná izolácia na potrubia, tesniaca páska (PTFE páska), montážne skrutky a hmoždinky (ak je potrebné upevnenie na stenu), predlžovacie káble (ak je to potrebné a v súlade s normami).
• Bezpečnostné vybavenie: Ochranné rukavice a okuliare.

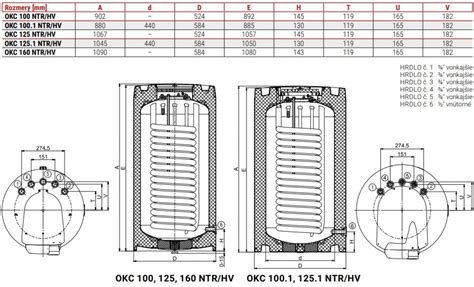

Technické Špecifikácie Drazice OKC 160

Pred pripojením je užitočné poznať základné technické parametre modelu OKC 160, ktoré ovplyvnia jeho inštaláciu a prevádzku.

• Objem: 160 litrov
• Typ ohrevu: Elektrický ohrev (s možnosťou pripojenia na externý zdroj tepla v niektorých variantoch, ale OKC 160 je primárne elektrický ohrievač).
• Príkon: Zvyčajne okolo 2,2 kW, ale môže sa líšiť v závislosti od konkrétneho modelu. Je dôležité skontrolovať štítok ohrievača.
• Napájacie napätie: 230 V / 50 Hz
• Maximálny prevádzkový tlak: Zvyčajne 0,6 MPa (6 bar)
• Doba ohrevu: Približne 4-5 hodín z 10 °C na 60 °C pri plnom výkone.
• Rozmery: Výška cca 120 cm, priemer cca 52 cm.
• Materiál nádrže: Oceľový smaltovaný povrch.
• Horčíková anóda: Chráni nádrž pred koróziou.

Postup Pripojenia Ohrievača

Pripojenie ohrievača Drazice OKC 160 zahŕňa dva hlavné kroky: pripojenie vody a elektrické pripojenie. Tieto kroky by mali byť vykonané s maximálnou opatrnosťou a v súlade s platnými normami a predpismi.

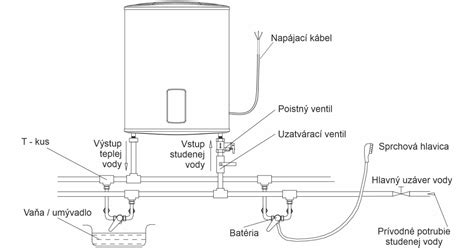

1. Pripojenie Vody

Pripojenie vody je kritickým krokom, ktorý zabezpečí naplnenie ohrievača vodou a jeho správne fungovanie.

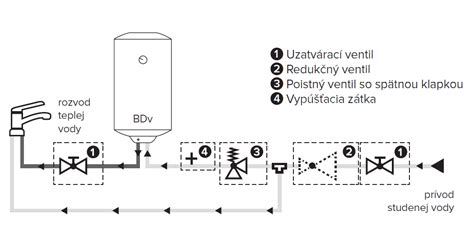

Montáž poistného ventilu

• Lokalizácia: Na spodnej časti ohrievača nájdete prípojku pre vstup studenej vody, ktorá je zvyčajne označená modrou farbou alebo symbolom "Vstup studenej vody".
• Montáž: Do tejto prípojky sa naskrutkuje dodaný poistný ventil. Použite PTFE pásku (teflónovú pásku) na závite, aby ste zabezpečili dokonalé utesnenie a zabránili únikom vody. Poistný ventil je bezpečnostné zariadenie, ktoré pri prekročení určitého tlaku v nádrži odpustí prebytočnú vodu, čím chráni ohrievač pred poškodením.
• Odvod do kanalizácie: Vývod poistného ventilu musí byť napojený na kanalizačný systém alebo do vhodnej nádoby, aby sa v prípade jeho aktivácie prebytočná voda bezpečne odviedla. Predĺženie výstupu poistného ventilu by malo byť vykonané tak, aby bol viditeľný prípadný únik vody.

Pripojenie prívodu studenej vody

• Prípojka: Studená voda sa pripája na vstupný ventil, ktorý je spravidla označený modrou farbou.
• Materiál potrubia: Na pripojenie je možné použiť medené, plastové alebo viacvrstvové potrubia. Zabezpečte, aby materiál potrubia bol vhodný pre pitnú vodu a odolný voči teplote a tlaku.
• Tesnenie: Použite vhodné tesnenie a pripojte potrubie pevne k ventilu. Doporučuje sa použiť guľový ventil pred vstupom do ohrievača, ktorý umožní jednoduché uzatvorenie prívodu vody pri údržbe.

Pripojenie výstupu teplej vody

• Prípojka: Teplá voda je odvádzaná z hornej časti ohrievača, obvykle označená červenou farbou alebo symbolom "Výstup teplej vody".
• Pripojenie: K tejto prípojke sa pripojí potrubie, ktoré bude viesť k odberným miestam. Opäť je vhodné použiť guľový ventil na výstupe pre prípadnú údržbu.
• Tepelná izolácia: Všetky potrubia na prívod a odvod vody by mali byť dôkladne tepelne izolované, aby sa minimalizovali tepelné straty a zvýšila sa energetická účinnosť ohrievača.

Naplnenie ohrievača vodou

Pred zapnutím elektrického napájania je absolútne nevyhnutné ohrievač dôkladne naplniť vodou.

1. Otvorte prívod studenej vody: Pomaly otvorte guľový ventil na prívode studenej vody.
2. Otvorte najviac vzdialenú batériu teplej vody: Otvorte batériu teplej vody na najvzdialenejšom odbernom mieste (napr. v kúpeľni). Tým sa umožní odvod vzduchu z potrubia a ohrievača.
3. Sledujte odvod vzduchu: Počkajte, kým z batérie nezačne prúdiť iba voda bez bubliniek vzduchu. To signalizuje, že ohrievač a potrubia sú plne naplnené vodou.
4. Zatvorte batériu: Po naplnení zatvorte batériu teplej vody.
5. Skontrolujte tesnosť: Dôkladne skontrolujte všetky spoje a prípojky ohrievača a potrubí, či nedochádza k únikom vody.

2. Elektrické Pripojenie

Elektrické pripojenie Drazice OKC 160 by malo byť vykonané kvalifikovaným elektrikárom, aby sa zabezpečila bezpečnosť a súlad s elektrickými normami.

Bezpečnostné opatrenia

• Vypnutie napájania: Pred začatím prác na elektrickom pripojení je nevyhnutné úplne vypnúť napájanie v príslušnom obvode na hlavnom rozvádzači. Overte si absenciu napätia pomocou skúšačky.
• Použitie správneho kábla: Použite kábel s dostatočným prierezom vodičov, ktorý zodpovedá príkonu ohrievača a dĺžke kábla. Informácie o požiadavkách na kábel nájdete v návode na použitie ohrievača.
• Uzemnenie: Ohrievač musí byť riadne uzemnený. Uzemňovací vodič (zvyčajne zeleno-žltý) musí byť pripojený k uzemňovacej svorke na ohrievači a k uzemňovaciemu systému budovy.
• Ochrana: Odporúča sa pripojiť ohrievač cez samostatný istič s vhodnou charakteristikou a prúdovou ochranou (napr. prúdový chránič).

Postup pripojenia

1. Lokalizácia svorkovnice: Na zadnej alebo spodnej strane ohrievača sa nachádza kryt svorkovnice. Po jeho odstránení uvidíte pripojovacie svorky pre fázový vodič (L), nulový vodič (N) a uzemňovací vodič (PE).
2. Pripojenie vodičov:
   • Fázový vodič (L): Pripojte fázový vodič napájacieho kábla k svorke L.
   • Nulový vodič (N): Pripojte nulový vodič napájacieho kábla k svorke N.
   • Uzemňovací vodič (PE): Pripojte uzemňovací vodič k svorke PE.
3. Zabezpečenie vodičov: Vodiče pevne utiahnite skrutkami na svorkovnici. Uistite sa, že žiadne izolované časti vodičov nie sú pod skrutkami svoriek.
4. Montáž krytu: Po pripojení všetkých vodičov bezpečne namontujte späť kryt svorkovnice.
5. Zapnutie napájania: Po dôkladnej kontrole všetkých pripojení zapnite napájanie v príslušnom obvode na hlavnom rozvádzači.

Nastavenie Prevádzkovej Teploty a Termostatu

Drazice OKC 160 je vybavený termostatom, ktorý umožňuje nastavenie požadovanej teploty teplej vody.

1. Lokalizácia termostatu: Termostat sa zvyčajne nachádza pod krytom elektrickej svorkovnice alebo v blízkosti vykurovacieho telesa.
2. Nastavenie: Pomocou otočného regulátora na termostate nastavte požadovanú teplotu. Bežné nastavenie sa pohybuje medzi 50 °C a 60 °C. Vyššie teploty zvyšujú riziko obarenia a spotrebu energie, zatiaľ čo nižšie teploty môžu podporovať rast baktérií (napr. Legionella).
3. Bezpečnostný termostat: Okrem prevádzkového termostatu je ohrievač vybavený aj bezpečnostným termostatom, ktorý slúži ako poistka v prípade poruchy prevádzkového termostatu a zabraňuje prehriatiu vody.

Údržba a Bezpečnostné Pokyny

Pravidelná údržba je kľúčová pre dlhú životnosť a bezpečné fungovanie ohrievača Drazice OKC 160.

Pravidelná údržba

• Kontrola anódy: Horčíková anóda sa postupne rozpúšťa a chráni smaltovaný povrch nádrže pred koróziou. Odporúča sa jej kontrola a prípadná výmena každých 2-3 roky, v závislosti od kvality vody.
• Čistenie poistného ventilu: Občasné otváranie a zatváranie páčky poistného ventilu (pri naplnenom ohrievači) pomáha predchádzať jeho usadzovaniu a zabezpečuje jeho funkčnosť.
• Kontrola tesnosti: Pravidelne kontrolujte všetky spoje a prípojky, či nedochádza k únikom vody.
• Odstránenie vodného kameňa: V oblastiach s tvrdou vodou sa môže časom tvoriť vodný kameň na vykurovacom telese. Odporúča sa pravidelné čistenie alebo dekalcifikácia, ktorá môže vyžadovať demontáž vykurovacieho telesa.

Bezpečnostné pokyny

• Nikdy nezapínajte ohrievač bez vody: Prevádzka suchého ohrievača vedie k jeho okamžitému poškodeniu.
• Dodržiavajte pokyny výrobcu: Vždy sa riaďte návodom na použitie dodaným výrobcom.
• Odborná montáž: Ak si nie ste istí svojimi schopnosťami, zverte inštaláciu a elektrické pripojenie kvalifikovanému odborníkovi.
• Ochrana pred obarením: Pri nastavovaní teploty nad 60 °C zvážte inštaláciu zmiešavacej batérie na výstupe teplej vody, aby sa predišlo riziku obarenia.
• Deti a ohrievač: Udržujte deti v bezpečnej vzdialenosti od horúceho ohrievača a potrubí.

Riešenie Bežných Problémov

Pri prevádzke ohrievača Drazice OKC 160 sa môžu vyskytnúť rôzne problémy. Tu je niekoľko tipov na riešenie najčastejších z nich:

• Ohrievač neohrieva vodu: Skontrolujte napájanie, funkčnosť ističa a prúdového chrániče. Overte nastavenie termostatu a prípadne skontrolujte vykurovacie teleso a prevádzkový termostat (vyžaduje odbornú demontáž).
• Z ohrievača kvapká voda: Najčastejšou príčinou je aktivácia poistného ventilu kvôli vysokému tlaku v systéme alebo jeho porucha. Skontrolujte tlak vody vo vašej domácnosti. Ak ventil neustále kvapká aj pri normálnom tlaku, je potrebné ho vymeniť.
• Hluk pri ohreve: Zvyčajne je spôsobený tvorbou vodného kameňa na vykurovacom telese alebo prevádzkovým hlukom samotného ohrievača. Pravidelná údržba a čistenie môže pomôcť.
• Nedostatok teplej vody: Môže byť spôsobený nesprávnym nastavením termostatu, nedostatočným výkonom ohrievača pre vaše potreby, alebo problémami s vykurovacím telesom.

Záver

Správne pripojenie a pravidelná údržba ohrievača Drazice OKC 160 sú základom pre jeho dlhodobú a bezpečnú prevádzku. Dodržiavaním pokynov uvedených v tomto článku a v manuáli výrobcu môžete zabezpečiť spoľahlivý prísun teplej vody do vašej domácnosti a predĺžiť životnosť vášho zariadenia. V prípade akýchkoľvek pochybností alebo zložitých situácií sa vždy obráťte na kvalifikovaného technika.
