Domové telefóny Tesla Stropkov, najmä typy Elegant a DT 85, predstavujú dlhoročné riešenie pre komunikáciu v bytových a panelových domoch. Ich zapojenie však môže byť pre mnohých používateľov výzvou, najmä pri rekonštrukciách alebo pri nahrádzaní starších, často zastaraných systémov. Tento článok sa podrobne venuje problematike zapojenia domových telefónov Tesla, od základných princípov až po riešenie konkrétnych problémov, s cieľom poskytnúť komplexný návod pre úspešnú inštaláciu.
Základné Princípy Systému 2-BUS
Systém 2-BUS, reprezentovaný napríklad telefónmi Tesla Stropkov typu Elegant, je navrhnutý pre maximálnu jednoduchosť inštalácie. Jeho primárnym cieľom je umožniť obojsmernú hlasovú komunikáciu medzi bytmi a elektrickým vrátnikom, pričom sa využíva iba dvojvodičové pripojenie. Táto charakteristika robí z telefónov Elegant ideálnu náhradu za staré panelové telefóny, kde výmena nevyžaduje rozsiahle úpravy elektroinštalácie.
Telefóny Elegant sa ponúkajú v troch základných farebných vyhotoveniach: bielej, slonovinovej kosti a antracitovej farby, typicky pod označením 4 FP 211 03. Inštalácia je intuitívna - vodiče komunikačnej zbernice sa jednoducho pripájajú na svorky označené BUS1 a BUS2. Po správnom pripojení polarity by sa v slúchadle mal ozvať krátky tón signalizujúci úspešné nadviazanie spojenia. V prípade, že tón nie je počuť, je potrebné polaritu na svorkách BUS1 a BUS2 otočiť.
Kľúčovým aspektom systému 2-BUS je jednoznačná identifikácia každého domového telefónu v rámci systému. Počas inštalácie sa každému zariadeniu pridáva špecifické systémové číslo, ktoré slúži ako jeho adresa v sieti. Každý sekundárny domový telefón (DTV) musí byť priradený k určitému hlavnému domovému telefónu (DTH). Z tejto adresy sa následne odvodzujú ďalšie funkcie a parametre systému.
Rozšírené Systémy 4+n
Elegantné domáce telefóny určené pre viacvodičové zapojenie systému 4+n predstavujú robustnejšie riešenie pre bytové domy s viacerými používateľmi. Tento komunikačný systém je navrhnutý pre obojsmernú audiokomunikáciu a umožňuje aj ovládanie vchodových dverí prostredníctvom elektrického zámku.

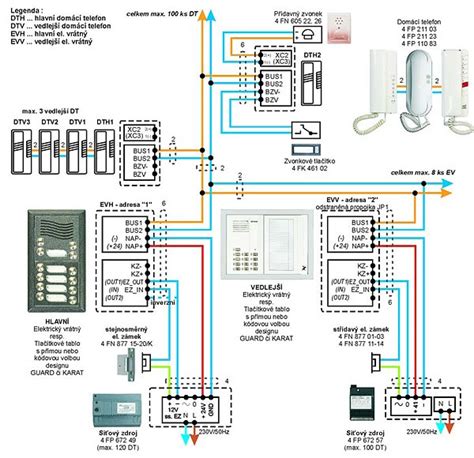

Typickým predstaviteľom tohto systému je domový telefón Tesla DT 85. Pri inštalácii v starších panelových domoch, kde do bytu vedú štyri drôty, môže byť zapojenie zložitejšie. Hoci výrobca uvádza funkčné schémy zapojenia, prax neraz ukazuje, že v starých panelových domoch je elektroinštalácia často chaotická a pripomína "pavučinu", čo sťažuje identifikáciu jednotlivých vodičov.
Prerušovač stredového obvodu (MCI) - Technický prehľad
V situáciách, kde štandardné schémy výrobcu nefungujú alebo nie sú dostupné, sa používatelia často obracajú na komunitné fóra a hľadajú rady od skúsených inštalatérov. Jedným z overených postupov pre identifikáciu vodičov v starom panelovom dome je systematické meranie napätia.
Metodika Identifikácie Vodičov v Systéme 4+n
Pre úspešné zapojenie domového telefónu v systéme 4+n, najmä ak ide o starší panelový dom, kde sa predpokladá štandardné zapojenie Tesla Stropkov, je možné postupovať nasledovne:
- Meranie napätia: Pomocou voltmetra prepnutého na jednosmerný rozsah merajte napätie medzi jednotlivými prítomnými drôtmi. Cieľom je nájsť dva drôty, medzi ktorými je minimálne napätie, ideálne blízke nule (maximálne niekoľko mV). Tieto drôty si označte ako čísla 1 a 3.
- Testovanie sluchátka: Z telefónu dočasne vyberte slúchadlo. Pripojte k nemu drôt označený číslom 3 a jeden z ostatných, neoznačených drôtov. Ak v slúchadle zaznamenáte slabé "lupnutie", znamená to, že ste na správnej ceste. Ak sa ozve silný brum, okamžite odpojte drôty a vymeňte ich označenie na svorkách 1 a 3.
- Detekcia zvuku: Po úspešnom pripojení drôtu č. 3 a jedného z neočíslovaných drôtov si priložte slúchadlo k uchu. V ideálnom prípade by ste mali počuť jemný brum zo sieťového napájača a prípadne aj zvuky z exteriéru (napríklad "čvirikanie vrabcov"). Prítomnosť týchto zvukov potvrdzuje správne pripojenie.
- Označenie ďalších vodičov: Ak bol predchádzajúci krok úspešný, drôt, na ktorom ste počuli zvuky, označte číslom 6. Drôt, na ktorom ste žiadne zvuky nepočuli, označte číslom 2.
- Finálne zapojenie: Po označení všetkých relevantných drôtov je možné telefón poskladať a pripojiť vodiče na svorky s rovnakým číslom.
Tento postup je úspešný za predpokladu, že systém telefónu v dome je zapojený štandardne, je plne funkčný a váš byt je správne pripojený do tejto siete. V opačnom prípade je nevyhnutné obrátiť sa na odborníka.
Špecifické Problémy a Riešenia
Užívatelia sa často stretávajú s problémami, ako je nefunkčné zvonenie pri zachovaní možnosti komunikácie a otvárania dverí. V takýchto prípadoch je dôležité zistiť, či nie je potrebné prepojiť nejaké ďalšie svorky, alebo či je možné použiť alternatívny typ telefónu, napríklad 3+N variant, aby všetky funkcie fungovali v rámci existujúcej infraštruktúry.
V jednom z prípadov sa užívateľ pokúšal zapojiť telefón Tesla DT 85 (4FP 210 36) v činžiaku, kde v byte viedlo päť vodičov: červený, modrý, zelený, biely1 a biely2. Predpokladal, že zelený vodič by mohol byť pripojený na svorku 4 (vstup vyzváňacieho signálu). Otázkou zostávalo, ako identifikovať spoločný záporný pól ("-") a ako bezpečne pripojiť ostatné vodiče bez rizika skratu.
V podobných situáciách je kľúčové pochopiť, že domové rozvody často využívajú spoločný napájací zdroj a prívody vedú po schodištiach do jednotlivých bytov. Ak sa nájde pôvodný prívodný kábel, ktorý nie je nikde prerušený, je to dobré znamenie. Ostatné dodatočné úpravy alebo prepojenia môžu byť zdrojom problémov.
Pri riešení zapojenia je dôležité uvedomiť si prítomnosť dvoch typov napájania: jednosmerného (DC) a striedavého (AC). Použitím multimetra je možné identifikovať napájacie napätia a nájsť spoločný záporný pól, ktorý býva často spoločný aj pre striedavé napájanie. Dôkladné preštudovanie schémy zdroja a porovnanie s existujúcim zapojením, prípadne konzultácia so susedmi, môže poskytnúť cenné informácie.
Ďalším problémom môže byť nesprávny typ telefónu. Napríklad, ak je v systéme použitý telefón bez bzučiaka (napr. 4FP 110 37), môže byť potrebné nahradiť ho modelom s bzučiakom (napr. 4FP 110 36), ak je k dispozícii zodpovedajúci zdroj (napr. 4FP672 17).
Pri zapájaní je dôležité postupovať systematicky:
- Najprv identifikovať spoločný záporný pól a napájanie pre slúchadlo.
- Následne hľadať vodič pre vonkajší mikrofón, pričom je možné počuť vlastné fúknutie do mikrofónu alebo potvrdenie od niekoho zvonku.
- Až potom sa pristúpi k zapojeniu štvrtého vodiča pre ďalšie funkcie, ako je zvonenie.
Je dôležité si uvedomiť, že pri niektorých typoch panelových vrátnikov existuje riziko poškodenia vonkajšieho zosilňovača v table pri nesprávnom zapojení. V takýchto prípadoch je nevyhnutné postupovať s maximálnou opatrnosťou a v prípade neistoty sa obrátiť na profesionála.
Technické Detaily a Parametre
Model Tesla DT 85, určený pre systémy 4+n, je nástenný telefón s hnedou farbou krytu a signálom zvonenia pomocou bzučiaka. Je vybavený dvoma tlačidlami, z ktorých jedno slúži na ovládanie elektrického zámku. Ako mikrofón je použitý elektretový menič a ako slúchadlo bežný reproduktor.
Parametre produktu Tesla DT 85:
- Farba: biela (poznámka: v texte sa spomína aj hnedá, čo môže znamenať rôzne farebné varianty)
- Rozmery: 8,2 x 21,3 x 5,4 cm (š x v x h)
- Hmotnosť: 0,45 kg
- Vyhotovenie: nástenné
- Vyzváňací signál: bzučiakom
- Počet tlačidiel: 2 (ovládanie EZ, jedno nefunkčné v špecifickom prípade)
- Napájanie zo SN: 4 FP 672 54 (38)
- Prevádzková teplota a vlhkosť: +5 °C do +40 °C, 45-80 %
- Prevádzkové prostredie: bez výparov kyselín, žieravín, prachu a vodných pár
Uvedené informácie sú orientačné a pred kúpou sa odporúča overiť špecifické vlastnosti predávaného modelu. Aj keď sa výrobca snaží o maximálnu presnosť, 100% správnosť nie je vždy zaručená. Ceny produktov sú vrátane DPH.
Zákaznícke recenzie často vyzdvihujú "super rýchlu inštaláciu" a "maximálnu spokojnosť", pričom telefón je označovaný za "miŠikovnú inováciu rokmi osvedčeného produktu". Kvalita zvuku je hodnotená ako "úplne v poriadku" a používatelia oceňujú, že konečne počujú návštevu, keď zazvoní. Niektoré recenzie však poukazujú na slabý bzučiak zvonenia.
V súvislosti s zapojením, manuál býva označený za jasne popísaný a obsahujúci všetko potrebné. Kvalita plastu a elektroniky je hodnotená ako dostatočná a relatívne kvalitná.
Napriek tomu, že existuje veľké množstvo rôznych zapojení domových telefónov, ktoré umožňujú rôzne kombinácie funkcií, ako napríklad vzájájomné volanie medzi bytmi, základné zapojenie pre komunikáciu s vrátnikom a ovládanie zámku vo väčšine prípadov vyžaduje iba štyri vodiče. Pochopenie princípov fungovania systému a systematický prístup k identifikácii vodičov sú kľúčom k úspešnému zapojeniu domového telefónu Tesla.
