Radi vás uvidíme v našom showroome v Prievidzi! Vitajte v našej exkluzívnej kategórii Rozvádzače, kde spojenie moderných technológií a spoľahlivosti vytvára optimálne prostredie pre vaše elektrické projekty. Rozvodné skrine sú srdcom vašej elektrickej inštalácie, a preto sme vybrali len tie najkvalitnejšie. Naša ponuka rozvodných skríň vám poskytuje všetko, čo potrebujete pre organizovanú a bezpečnú distribúciu elektrickej energie vo vašom dome alebo firme.
Rozvádzač vs. Rozvodnica: Pochopenie rozdielov
Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne. Elektrický rozvádzač teda predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením.
Rozvodnica je na druhej strane jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.
Komponenty elektrického rozvádzača a ich funkcie
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača.
Kryt a skrinka: Vyrobené z odolných materiálov, ako je oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Typy a prevedenia rozvádzačov sa líšia podľa materiálu: plastové sú ľahké a cenovo dostupné, kovové odolnejšie a poskytujú lepšiu ochranu, zatiaľ čo extra odolné oceľové sú ideálne pre náročné prevádzkové podmienky. To, ktorú si vybrať, závisí od umiestnenia rozvodnej skrinky a tiež vplyvov, ktorému bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, je vhodný v prípade dodatočných inštalácií. Trieda krytia IP hovorí o tom, ako je rozvodná skrinka odolná voči vniknutiu cudzích predmetov a vody.
Prípojnica: Je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači.
Ističe: Sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení. V ponuke nájdeme napríklad jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B, ktorý je najpoužívanejší pre istenie zásuvkových obvodov v domácnostiach a kanceláriách. Taktiež bežný istič s nižším menovitým prúdom 10 A a charakteristikou B, či univerzálny istič s menovitým prúdom 16 A a charakteristikou B. Pre trojfázové obvody sa používa trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B.
Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja. Bežné sú 4-pólové prúdové chrániče pre trojfázové obvody s citlivosťou 30 mA, ktoré zabezpečujú vysokú úroveň bezpečnosti v trojfázových systémoch.
Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov. Príkladom je jednopólový rozbočovací mostík N-7CZ v modrej farbe, ktorý slúži na rozdelenie neutrálneho vodiča (N) a obsahuje 7 skrutkových svoriek pre vodiče do 16 mm². Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U) s prierezom 10 mm² a menovitým prúdom 63 A má dĺžku 10 mm², čo zodpovedá 12 modulom.
Ďalšie komponenty: Okrem uvedených môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly. Univerzálna biela krycia lišta (záslepka) ADS 12W slúži na zakrytie nevyužitých modulových výrezov v elektrických rozvádzačoch, čím prispieva k estetickému vzhľadu a ochrane.
🔌 AKO ZAPOJIŤ VARNÚ PLATŇU (400 V) A ELEKTRICKÚ RÚRU (230 V) – PRAKTICKÝ NÁVOD KROK ZA KROKOM
Predpripravené rozvádzače a špecializované riešenia
Naša ponuka predpripravených rozvádzačov je navrhnutá tak, aby vyhovovala najnáročnejším požiadavkám. Tieto inovatívne zariadenia sú pripravené na okamžité použitie, čo šetrí váš čas a zabezpečuje bezchybnú inštaláciu.
Špeciálnym príkladom pokročilého riešenia je pripojovacia skriňa KENO SH-AIO3H-SZR, ktorá umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. Je určená na použitie s meničmi FoxEss 3H. V normálnom prevádzkovom stave siete sú všetky obvody napájané priamo z napájacieho systému, vrátane obvodov núdzového napájania. Pri výpadku siete sa systém automaticky prepne na núdzové napájanie z meniča, čím zabezpečí nepretržitú prevádzku dôležitých zariadení.
Rozvodnice pre rôzne typy stien a interiérov
Ponúkame tiež zápustné rozvodnice, ktoré sú k dispozícii pre murované aj sadrokartónové steny. Tieto rozvodnice sú dostupné v 1- až 4-radovom dizajne, pričom ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Dostupné sú dva druhy rámov: plochý (cca. 1 mm) alebo vysoký.
Naše 3- alebo 4-radové rozvodnice sú určené buď do murovanej steny (BK073.) alebo do sadrokartónovej steny (BK074.). Rám a dvere sú opäť vyrobené z oceľového plechu potiahnutého farbou. Dôležitou vlastnosťou niektorých modelov je, že ich dvere obsahujú výrezy pre priepustnosť WiFi signálu, čo je praktické v moderných domácnostiach. Rozvodnice sú vybavené jednou alebo dvomi montážnymi lištami 12+2TE, vo vrchnej časti. Perforovaný montážny panel slúži pre aktívne a pasívne multimediálne prvky. Niektoré balenia obsahujú držiak zariadení a dvojitú zásuvku.
Dodávka rozvodníc Amparo obsahuje rám s dverami, montážnu vaňu, montážne lišty, plastový kryt, manuál, montážne príslušenstvo, materiál pre montáž do murovanej alebo sadrokartónovej steny, piktogramy a svorkovnice pre N a PE. Rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. K dispozícii je aj verzia s nízkym rámom (cca.
Umiestnenie elektrického rozvádzača
Kam umiestniť elektrický rozvádzač? V prípade modulárnej rozvodnice/ističovej skrinky v rámci bytu alebo domu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini.
Čo však v prípade elektromerového rozvádzača? Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. Ako sme už uviedli, elektromerový rozvádzač vám vyhotoví spravidla firma, ktorá vám bude elektroinštalácie zabezpečovať, nakoľko je na to potrebné oprávnenie. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer.

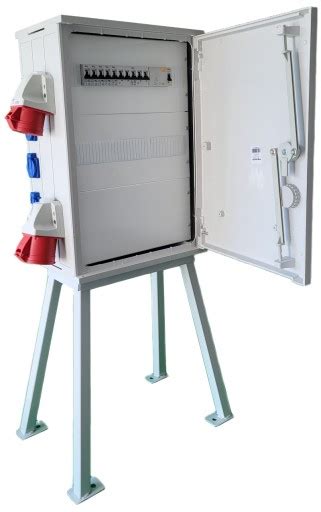

Stavebné rozvádzače: Neoddeliteľná súčasť každej stavby
Špeciálnu kategóriu tvoria stavebné rozvádzače. V prípade, ak riešite novostavbu, budete ich potrebovať ešte skôr, než spomínaný elektromerový rozvádzač alebo rozvodovú skrinku. Prečo? Odpoveď je jednoduchá: Na stavbe budete potrebovať napájanie pre elektrické zariadenia, pomocou ktorých ju budete realizovať.
Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač, pomocou ktorého zariadenie odpojíte od prúdu v prípade núdze. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.
Zapojenie rozvádzača krok za krokom: Základné princípy
Podarilo sa vám zorientovať v dileme, ktorý elektrický rozvádzač bude vhodný do domu a ktorý je to vlastne bytový rozvádzač, prípadne ako riešiť elektromerový rozvádzač? Správne zapojenie rozvádzača je kľúčovým prvkom každej elektroinštalácie - ovplyvňuje bezpečnosť, spoľahlivosť aj životnosť celého systému. Ide o centrálny bod, kde sa elektrická energia rozdeľuje do jednotlivých okruhov a zároveň sa zabezpečuje ochrana proti preťaženiu či skratu. Nesprávne zapojenie rozvádzača môže viesť k vážnym poruchám, poškodeniu spotrebičov alebo dokonca k požiaru.
Príprava pred zapojením: Pred samotným zapojením je nevyhnutné mať pripravený projekt elektroinštalácie. Ten určuje počet okruhov, typy ističov a celkové rozloženie rozvádzača. Pri zapojení rozvádzača je dôležité zvoliť kvalitné komponenty - napríklad ističe renomovaných značiek a spoľahlivé prúdové chrániče. Dôležitou súčasťou prípravy je aj bezpečnosť. Pracuje sa s elektrickým napätím, preto musí byť prívod elektriny odpojený a pracovné prostredie zabezpečené.
Samotné zapojenie rozvádzača: Samotné zapojenie rozvádzača začína privedením hlavného napájacieho kábla do rozvádzača. Tento kábel sa napája na hlavný istič, ktorý slúži ako hlavný vypínač celého objektu. Nasleduje rozdelenie elektriny na jednotlivé vetvy pomocou ističov. Každý okruh (napríklad zásuvky v kuchyni alebo osvetlenie v obývačke) má vlastný istič. Súčasťou zapojenia rozvádzača je aj inštalácia prúdového chrániča, ktorý chráni pred úrazom elektrickým prúdom. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy. Prehľadné usporiadanie výrazne uľahčuje budúcu údržbu.
Kontrola a testovanie: Po dokončení zapojenia rozvádzača nasleduje kontrola všetkých spojov a testovanie funkčnosti. Skúša sa, či ističe správne reagujú a či prúdový chránič vypne pri simulovanej poruche. Veľmi dôležité je označenie jednotlivých okruhov - každý istič by mal byť jasne popísaný. Bez nej je zapojenie rozvádzača rizikové a neprehľadné.

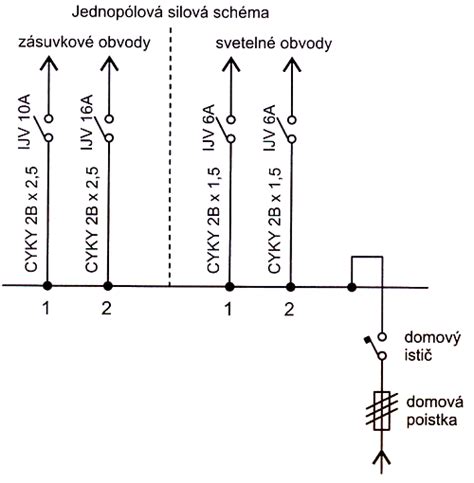

Základná schéma zapojenia rozvádzača
Typická schéma zapojenia rozvádzača obsahuje hlavný prívod elektriny, hlavný istič, prúdový chránič a následne jednotlivé ističe pre jednotlivé okruhy. Tento systém zabezpečuje logické a bezpečné rozdelenie energie. V moderných inštaláciách sa často používa aj prepäťová ochrana, ktorá chráni spotrebiče pred poškodením.
Ako čítať schému zapojenia: Schéma zapojenia rozvádzača obsahuje symboly a označenia vodičov. Fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) majú presne definované funkcie. Porozumenie schéme je kľúčové najmä pri diagnostike problémov alebo rozšírení elektroinštalácie.
Normy a bezpečnostné pravidlá
Pri zapojení rozvádzača je nutné dodržiavať platné normy (napr. STN). Tie určujú minimálne požiadavky na bezpečnosť a ochranu pred úrazom elektrickým prúdom. Nedodržanie týchto pravidiel môže mať vážne následky - od poškodenia zariadení až po ohrozenie života.
Zapojenie rozvádzača v rodinnom dome vs. byte
Zapojenie rozvádzača sa líši podľa typu objektu. Rozdiely sú najmä v rozsahu a zložitosti elektroinštalácie.
Zapojenie rozvádzača v rodinnom dome: Je zvyčajne komplexnejšie. Obsahuje viac okruhov - napríklad pre garáž, záhradu, kúrenie alebo bazén. Vyžaduje sa aj vyšší výkon a často aj viacero prúdových chráničov. Dôležitá je aj rezerva do budúcnosti, napríklad pre fotovoltiku alebo elektromobil. Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúčame aspoň 30 % rezervu, pri plánovanom rozšírení aj 50 %.
Zapojenie rozvádzača v byte: Je jednoduchšie, keďže ide o menší počet okruhov. Najčastejšie ide o zásuvky, osvetlenie a niekoľko špeciálnych spotrebičov. Aj napriek menšiemu rozsahu je dôležité dodržať správnu schéma zapojenia rozvádzača a použiť kvalitné ochranné prvky. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy.
Rozdiely, ktoré netreba podceniť: Hlavné rozdiely medzi zapojením v byte a dome spočívajú v počte okruhov, dimenzovaní a nárokoch na výkon. Zapojenie rozvádzača v rodinnom dome si vyžaduje detailnejšie plánovanie a vyššiu odbornosť.
Praktické tipy a záver: Na čo si dať pozor pri zapojení rozvádzača
Zapojenie rozvádzača je činnosť, ktorá si vyžaduje presnosť a skúsenosti. Aj malé chyby môžu mať veľké následky.
Tipy od elektrikárov z praxe: Vždy si nechajte v rozvádzači rezervu pre budúce rozšírenie. Používajte kvalitné komponenty a dbajte na prehľadné usporiadanie vodičov. Dobré zapojenie rozvádzača je také, ktoré je nielen funkčné, ale aj prehľadné. Rozdeľte okruhy pod viaceré RCD / RCBO, nekonecentrujte celý dom pod jeden prúdový chránič. Navrhnite prepäťové ochrany (SPD typu 1/2/3) podľa typu pripojenia a bleskovej ochrany objektu. Okrem logického radenia prístrojov treba riešiť aj selektivitu istenia, aby pri poruche vypadávali najprv „nižšie“ ističe a nie hlavný istič alebo hlavný chránič. Aj perfektne navrhnutý rozvádzač je bez označenia a dokumentácie pre používateľa prakticky nečitateľný. Označte jednotlivé rady a prúdové chrániče, ističe a SPD s popisom okruhu.
Kedy si zavolať odborníka: Ak nemáte skúsenosti, zapojenie rozvádzača by ste mali prenechať odborníkovi. Platí to najmä pri zložitejších inštaláciách alebo pri zapojení rozvádzača v rodinnom dome. Odborník zabezpečí aj revíziu, ktorá je často potrebná pri kolaudácii. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.
Správne zapojenie rozvádzača je základom bezpečnej elektroinštalácie. Kľúčová je kvalitná schéma zapojenia rozvádzača, správny výber komponentov a dodržiavanie noriem. Rozdiely medzi bytom a domom sú významné, preto je potrebné pristupovať ku každému projektu individuálne.
