Svet elektroinštalačného materiálu podlieha neustálym zmenám, ktoré sú poháňané vývojom nových technológií a materiálov. Toto platí rovnako pre rozvodnice, ako aj pre rozvádzače. Ak ste ešte pred pár rokmi pri výbere rozvádzača pre vaše elektroinštalácie siahali po osvedčených modeloch, možno práve nastal čas poobzerať sa po niečom novom. Klasická predstava rozvádzača ako pasívnej skrinky zodpovednej za riadenie elektrickej energie sa mení. Moderné rozvádzače sa stávajú inteligentným "mozgom" celej elektroinštalácie, ktorý nielen distribuuje energiu, ale s vami alebo majiteľom objektu dokonca komunikuje.
Od Pasívnej Krabice k Inteligentnému Centru
Predstavte si rozvádzač ako ústredné riadiace centrum vašej domácnosti či objektu. Taký, ktorý dokáže v reálnom čase hlásiť spotrebu elektrickej energie, upozorniť na preťaženie prúdom a dokonca naznačiť, ktorý z ističov sa môže čoskoro vymeniť, inak hrozí jeho výpadok. Toto je koncept, ktorým sa uberajú moderné rozvádzače v rámci internetu vecí (IoT) a všadeprítomnej umelej inteligencie.
Smart moduly rozvádzačov s integrovanou konektivitou, ako je Bluetooth, Wi-Fi či dokonca 4G, zbierajú detailné údaje o prúde a napätí každého jednotlivého obvodu. Tieto dáta je možné následne prostredníctvom mobilnej aplikácie alebo cloudovej platformy vizualizovať do prehľadných grafov. Umelá inteligencia dokáže na základe spracovania obrovského množstva historických dát identifikovať anomálie, ako je napríklad pozvoľný nárast teploty na svorke alebo častejšie spínanie motora, čím predchádza potenciálnym problémom.
Bezpečnosť na Prvom Mieste: Inovácie v Ochrane
Najnovšie modely rozvádzačov sú čoraz častejšie vybavené pokročilými bezpečnostnými prvkami. Medzi ne patria detektory oblúkových porúch (AFDD), ktoré dokážu rozpoznať a okamžite prerušiť elektrický obvod v prípade vzniku nebezpečného oblúka, čím výrazne znižujú riziko požiaru. Samozrejmosťou sú aj kvalitné prepäťové ochrany, ktoré chránia citlivú elektroniku pred poškodením spôsobeným prepätím v sieti, či už z dôvodu atmosférických výbojov alebo spínacích procesov v distribučnej sieti.
V súvislosti s najnovšími predpismi distribučných spoločností, ako sú VSD a ZSD, ktoré nadobúdajú platnosť pre elektromerové rozvádzače od roku 2025, sú povinné aj špecifické vypínacie prvky, ako napríklad HV100A/HV63A. Tieto prvky zabezpečujú dodatočnú úroveň bezpečnosti a spoľahlivosti elektrických systémov.
Flexibilita a Modulárnosť: Prispôsobenie Moderným Potrebám
Jednou z kľúčových výhod moderných modulárnych rozvádzačov je možnosť pridávať a meniť ističe či iné komponenty bez nutnosti odstávky celej elektroinštalácie. Táto modularita umožňuje aj v rámci jedného rozvádzača bezproblémovo kombinovať rôzne typy obvodov - silnoprúdové okruhy pre napájanie zásuviek, slaboprúdové rozvody pre dátové siete, a dokonca aj riadiace jednotky pre fotovoltaické systémy.
Je dôležité rozlišovať medzi pojmami ako rozvádzač, rozvodová skrinka a elektromerový rozvádzač. Každé z týchto riešení má svoje špecifické určenie, výhody a nevýhody, a je vhodné pre iný typ inštalácie.

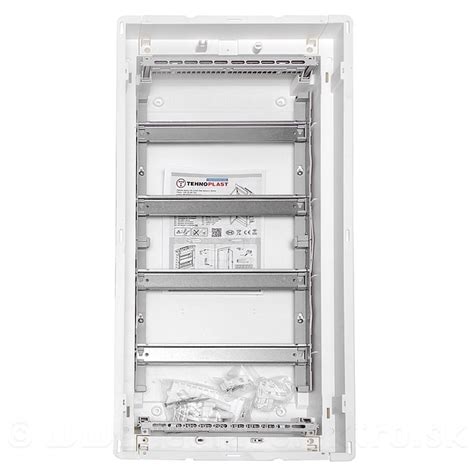

- Modulárne rozvádzače: Ideálne riešenie pre byty, rodinné domy či kancelárie, kde sa kladie dôraz na rýchlu montáž a estetický vzhľad. Sú vybavené predpripravenými DIN lištami, prepojovacími mostíkmi a ponúkajú možnosť zapustenej aj povrchovej montáže, čím šetria čas inštalatéra. Vďaka modulárnym krytom je možné ističe a chrániče kedykoľvek doplniť bez nutnosti vypínania celej inštalácie.
- Robustné rozvádzačové skrine: Oceľové alebo hliníkové skrine s vyšším stupňom krytia IP (napríklad IP65) sú navrhnuté na prevádzku aj v náročných prostrediach, ako sú výrobné haly, exteriéry alebo sklady s vyššou prašnosťou. Okrem väčšej vnútornej kapacity umožňujú aj rozšírenie pridaním ďalších sekcií.
- Zásuvkové rozvodnice: Obľúbené riešenie na staveniskách, v dielňach či kempoch, ktoré integruje ističe a zásuvky do jedného kompaktného celku. Ich montáž je rýchla a cenovo dostupná.
Základy rozvádzača
Správne Dimenzovanie: Základ Bezpečnej Prevádzky
Správne dimenzovanie rozvádzača je absolútnym základom pre jeho bezpečnú a spoľahlivú prevádzku. Prvým krokom je dôkladný výpočet výkonov všetkých spotrebičov a zariadení, ktoré budú k rozvádzaču pripojené. Z tohto celkového súčtu sa následne odvodí maximálny prúd pre jednotlivé obvody, ako aj pre hlavný prívod.
Okrem ističov je však potrebné správne nakonfigurovať aj ostatné komponenty. Svorky, meracie prístroje, relé a iné prvky by mali byť dimenzované na správne napätie, prúd a tepelnú záťaž. Pri výbere samotnej rozvodnicovej skrinky je vždy dôležité zvoliť ju s priestorovou rezervou minimálne 20 - 30 % pre prípad budúceho rozšírenia, aby sa predišlo nutnosti výmeny celej skrinky.
Montáž a zapojenie rozvádzača smie vykonávať výhradne kvalifikovaný elektrikár s platným osvedčením. V rodinnom dome sa rozvádzač zvyčajne umiestňuje na chodbe alebo v technickej miestnosti. Pre bežný rodinný dom postačuje hlavný istič s hodnotou 25 A. Ak však plánujete inštaláciu výkonných spotrebičov, ako je indukčná varná doska alebo tepelné čerpadlo, je nevyhnutné pracovať s patričnou rezervou. Šikovné popisky a farebné rozlíšenie okruhov navyše skracujú čas potrebný pri elektroinštalačných prácach a revíziách.
Prúdové Chrániče: Nenahraditeľná Ochrana
Prúdové chrániče (RCD - Residual Current Device) sú kľúčovými bezpečnostnými prvkami elektroinštalácie, ktoré chránia pred úrazom elektrickým prúdom a požiarom. Na prvý pohľad sa môžu podobať ističom, avšak ich princíp fungovania je odlišný. Prúdový chránič monitoruje rovnováhu prúdu, ktorý vstupuje do obvodu a z neho vystupuje. Ak sa tieto hodnoty líšia (čo naznačuje, že časť prúdu odteká napríklad cez ľudské telo do zeme), chránič okamžite preruší obvod.

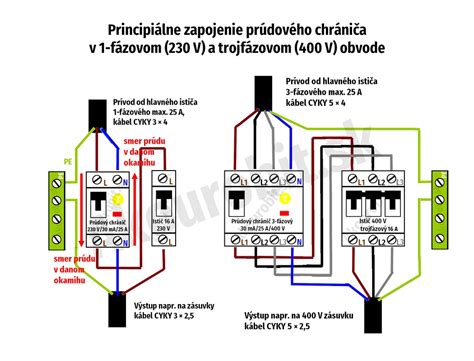

Zapojenie prúdového chrániča je o niečo komplexnejšie ako pri ističi. Vo väčšine prípadov je potrebné prúdový chránič predistiť ističom s rovnakým alebo nižším menovitým prúdom, pokiaľ nemá vstavanú nadprúdovú ochranu (v takom prípade hovoríme o RCBO - Residual Current Breaker with Overcurrent protection). Pri výbere je dôležité dodržať adekvátne prierezy vodičov a správne smerovanie prúdov.

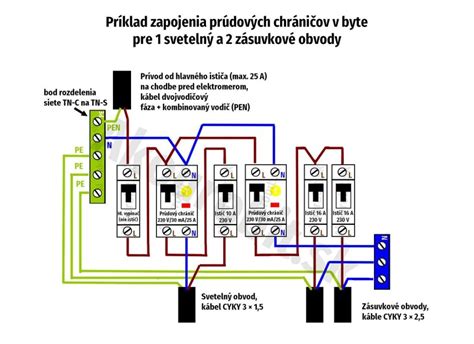

Pre všetky svetelné a zásuvkové obvody do 32 A v obytných budovách sú dnes štandardom 30 mA prúdové chrániče. V starších inštaláciách typu TN-C, kde je kombinovaný ochranný a neutrálny vodič (PEN), je pred použitím prúdového chrániča nutné vytvoriť sieť TN-S rozdelením PEN vodiča na neutrálny (N) a ochranný (PE) vodič.
Častá chyba pri zapájaní: Popletenie neutrálnych vodičov (tzv. "nulákov") môže viesť k nechcenému vypadávaniu prúdových chráničov. Všetky neutrálne vodiče musia byť pripojené cez prepojovacie lišty tak, aby sa prúdy vracali vždy cez príslušný chránič. Ak by ste napríklad na jeden chránič pripojili osvetlenie aj zásuvky, pri malej poruche spotrebiča by ste sa ocitli v úplnej tme.
Výber Komponentov a Konfigurácia Rozvádzača
Pri návrhu a výbere komponentov do rozvádzača je nevyhnutné zohľadniť niekoľko kľúčových faktorov:
- Rozdelenie na obvody: Dôkladné rozdelenie elektroinštalácie na samostatné okruhy (zásuvkové, svetelné, samostatné pre silné spotrebiče nad 2000 W podľa noriem) je základom pre bezpečnosť a funkčnosť. Na jednom okruhu môže byť viacero svietidiel alebo až 10 zásuviek (dvojzásuvka sa počíta ako jedna). Cieľom je zabrániť situácii, kedy by porucha na jednom mieste spôsobila výpadok celej inštalácie.
- Zoskupenie pod prúdové chrániče: Jednotlivé ističe sú následne zoskupované pod prúdové chrániče. Nedoporučuje sa pripájať celý dom na jeden alebo dva chrániče. Pre optimálnu funkčnosť a minimalizáciu dopadu porúch je vhodné mať viacero prúdových chráničov, napríklad samostatne pre svetelné obvody, zásuvky v rôznych častiach domu, kuchyňu, kúpeľňu či technické okruhy.
- Ďalšie bezpečnostné prvky: Okrem ističov a prúdových chráničov by súčasťou rozvodnice mali byť aj zvodiče prepätia (SPD - Surge Protection Device). Tieto sú súčasťou komplexnej ochrany pred bleskom a prepätím a ich umiestnenie by malo byť zohľadnené už pri návrhu rozloženia ostatných prvkov. V rozvodnici by mal byť tiež prítomný hlavný vypínač, ktorý umožňuje bezpečné odstavenie celej elektroinštalácie pri problémoch, kontrole či údržbe. Medzi ďalšie prvky patria rôzne spínacie prvky, ako relé či stykače, umožňujúce automatizované alebo diaľkové spínanie.
- Veľkosť a kapacita rozvodnice: Najdôležitejším parametrom je veľkosť rozvodnice, ktorá sa odvíja od počtu modulových pozícií pre osadenie komponentov. Odporúča sa ponechať dostatočnú rezervu (minimálne 30 %, ideálne až 50 %) pre budúce rozšírenia. Pre menšie rodinné domy sú bežné rozvádzače s 36-54 modulmi, pre väčšie objekty s fotovoltaikou a inými technológiami aj viac.
- Materiál a dizajn: Rozvodnice sú najčastejšie vyrobené z plastu, pričom drahšie modely môžu mať odolnejšie plechové dvierka. Existujú aj celokovové varianty. Estetický vzhľad je tiež dôležitý, preto existujú rozvodnice s rôznymi farbami a typmi dvierok (priehľadné, nepriehľadné). Pri výbere rozvodnice je dôležité myslieť aj na dostatočné prúdenie vzduchu pre chladenie a zabezpečiť voľný prístup k nej z bezpečnostných dôvodov.
Typy Ochranných Prístrojov: Ističe a Prúdové Chrániče
- Istič: Zložitý elektrický prístroj s niekoľkými desiatkami súčiastok, ktorý sa používa na ochranu elektrického obvodu pred preťažením, skratom alebo poruchou izolácie. Ističe sa definujú počtom pólov, menovitým prúdom (In) v ampéroch (A), charakteristikou (B, C, D) a vypínacou schopnosťou (kA).
- Menovitý prúd (In): Volí sa primárne na ochranu kábla a závisí od jeho prierezu.

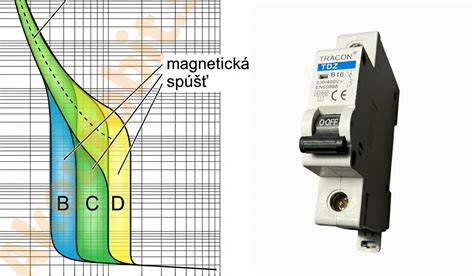

- Charakteristika: Určuje, aký zapínací prúd istič vydrží bez nechceného vypnutia.
- Charakteristika B: Pre ochranu elektrického vedenia, zásuvkové a svetelné obvody v domácnosti.
- Charakteristika C: Pre indukčné záťaže ako elektromotory, transformátory, počítače, elektrické náradie.
- Charakteristika D: Pre veľké indukčné alebo kapacitné záťaže s vysokými zapínacími prúdmi.
- Vypínacia schopnosť (Isc): Maximálny skratový prúd, ktorý je istič schopný bezpečne vypnúť. Táto hodnota musí byť rovná alebo vyššia ako predpokladaný skratový prúd.
- Prúdový chránič (RCD): Chráni pred chybovým prúdom (únik na PE, zásah človeka). Neobsahuje nadprúdovú ochranu.
- Kombinovaný chránič (RCBO): Spája funkciu ističa aj prúdového chrániča v jednom prístroji, čím zvyšuje selektivitu a šetrí miesto v rozvádzači. Je vhodný pre obvody, kde nechcete, aby porucha odpojila aj iné vetvy (napr. chladnička, kotol).
Inštalácia a Revízia: Profesionálny Prístup
Napriek tomu, že moderné rozvádzače ponúkajú pokročilé funkcie a sú navrhnuté s ohľadom na jednoduchšiu inštaláciu, je nevyhnutné pripomenúť, že montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať výhradne kvalifikovaný elektrikár s príslušným osvedčením. Neodborný zásah do elektroinštalácie môže mať fatálne následky na majetok či zdravie osôb.
Po dokončení elektroinštalácie vrátane zapojenia rozvodnice je nevyhnutné vykonať prvú odbornú prehliadku a odbornú skúšku (revíziu). Táto zabezpečí, že celý systém je bezpečný a spĺňa všetky platné normy a predpisy.
Pri návrhu rozvádzačov a istenia je potrebné vychádzať z platných noriem, ako sú STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách).
Budúcnosť Rozvádzačov: Inteligentné Domácnosti a Udržateľnosť
Rozvádzače sa neustále vyvíjajú smerom k vyššej inteligencii, konektivite a udržateľnosti. V budúcnosti môžeme očakávať ešte hlbšiu integráciu s inými systémami inteligentnej domácnosti, pokročilejšie diagnostické funkcie a lepšie možnosti energetického manažmentu. Schneider Electric, ako jeden z popredných výrobcov, ponúka inovatívne riešenia ako napríklad Masterpact NT a NW s integrovanými elektromermi a možnosťou diaľkového monitorovania, či rad Compact NSX s pokročilými riadiacimi jednotkami. Tieto systémy nie sú len o bezpečnosti, ale aj o optimalizácii spotreby energie a zvyšovaní komfortu bývania.
Správne navrhnutý a zapojený rozvádzač je základom bezpečnej, spoľahlivej a modernej elektroinštalácie. Investícia do kvalitných komponentov a profesionálnej inštalácie sa vždy dlhodobo oplatí.
