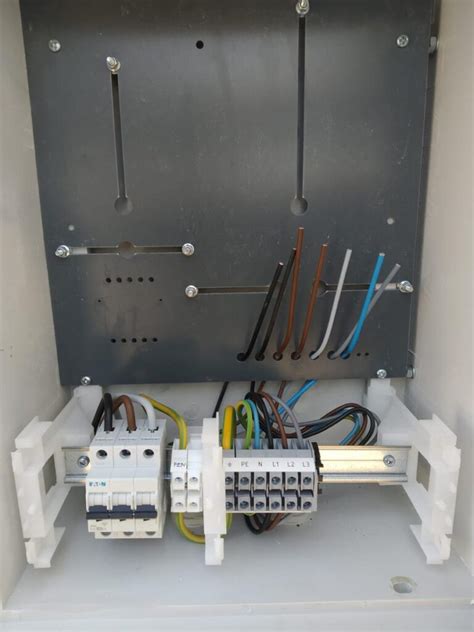

Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia a stýkače. Vďaka svojej kľúčovej úlohe pri distribúcii elektrickej energie a ochrane pred preťažením či skratmi, výber správneho rozvádzača je zásadným krokom pri budovaní či rekonštrukcii elektrickej siete v domácnostiach, bytoch, dielňach či priemyselných objektoch.
Typy a prevedenia rozvádzačov: Prispôsobenie vašim potrebám
Moderný trh ponúka širokú škálu rozvádzačov, ktoré sa líšia nielen veľkosťou a kapacitou, ale aj spôsobom montáže, stupňom ochrany a špecifickým určením. Pri výbere je dôležité zohľadniť požiadavky konkrétnej inštalácie a prostredia.
Rozvádzače na omietku (povrchové)
Bytové rozvodnice na omietku sú určené pre povrchovú montáž. Sú ideálnou voľbou pre garáže, pivnice, rekreačné objekty alebo v prípadoch, keď nie je možné alebo žiaduce sekať do steny, napríklad pri rekonštrukciách. Ich inštalácia je zvyčajne rýchla a jednoduchá. Niektoré modely, ako napríklad tie s krytím IP65, poskytujú zvýšenú odolnosť voči prachu a vode, čo ich predurčuje aj pre náročnejšie podmienky. Pripomeňme si napríklad povrchovú rozvodnicu Practibox S s kapacitou 22 modulov (1x22) a plnými bielymi dverami, ktorá slúži na organizáciu a ochranu modulárnych elektrických prístrojov. Alebo polyesterovú skriňu IP66 s rozmermi 500x400x200 mm s plnými dverami, navrhnutú na ochranu elektroinštalácií v náročných podmienkach.
Rozvádzače pod omietku (zapustené)
Bytové rozvodnice pod omietku sú určené pre zapustenú montáž do steny. Tento typ je bežný v novostavbách, kde sa estetika a nenápadnosť považujú za dôležité. Po inštalácii sú viditeľné len dvierka rozvádzača, čo zabezpečuje čistý a moderný vzhľad interiéru. Príkladom sú zapustené bytové rozvodnice ETI DIDO-E, ktoré sú dostupné v rôznych kapacitách, napríklad pre 36 modulov (2x18) alebo až pre 54 modulov (3x18), a sú určené na inštaláciu do stien v interiérových priestoroch.
Kapacita a modularita: Veľkosť rozvádzača podľa potreby
Veľkosť rozvádzača sa udáva v počte modulov, ktoré sa zmestia na DIN lištu. Počet modulov určuje, koľko jednotlivých prístrojov (ističov, chráničov, atď.) je možné v rozvádzači nainštalovať. Od malých nástenných rozvodníc pre 4 moduly až po rozsiahle skrine s kapacitou 54 modulov alebo viac, výber závisí od komplexnosti elektroinštalácie a plánovaného rozšírenia.
- Kompaktné riešenia: Pre menšie inštalácie sú k dispozícii kompaktné nástenné rozvodnice s krytím IP54 alebo IP65, napríklad pre 8 modulov s priehľadnými dvierkami a N/PE svorkovnicami, alebo malé nástenné rozvodnice s krytím IP65 pre 4 moduly.
- Štandardné byty a domy: Bežné bytové rozvodnice na omietku alebo pod omietku ponúkajú kapacitu od 12 do 24 modulov (napr. dvojradová rozvodnica na povrch s kapacitou 24 modulov).
- Rozsiahle inštalácie: Pre väčšie domy, dielne, alebo špecifické aplikácie sú k dispozícii rozvodnice s kapacitou 36, 48, 54 modulov a viac. Napríklad oceľoplechová skriňa na omietku s kapacitou 72 modulov (3 rady po 24 modulov) predstavuje spoľahlivé riešenie pre prehľadnú a bezpečnú elektroinštaláciu.
Stupeň ochrany (IP): Odolnosť voči vonkajším vplyvom

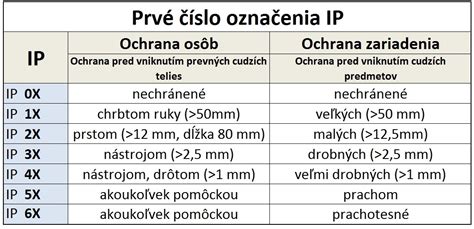

Stupeň ochrany IP (Ingress Protection) informuje o odolnosti rozvádzača voči vniknutiu cudzích predmetov a vody.
- IP30/40: Pre bežné interiérové priestory, kde nie je predpoklad vystavenia vlhkosti alebo prachu, postačuje tento stupeň ochrany.
- IP54: Poskytuje ochranu proti prachu v obmedzenom rozsahu a proti striekajúcej vode z akéhokoľvek smeru. Ideálne pre dielne, garáže alebo vlhkejšie interiéry. Príkladom sú kompaktné nástenné rozvodnice série E-BOX s krytím IP54, ktoré obsahujú rôzne kombinácie zásuviek.
- IP65: Zabezpečuje úplnú ochranu proti prachu a ochranu proti prúdom vody. Tieto rozvodnice sú vhodné pre vonkajšie použitie alebo do prostredí s vysokou vlhkosťou a prašnosťou, ako sú napríklad priemyselné haly alebo exteriéry. Rozvádzač 32-modulový IP66 na povrch zabezpečuje spoľahlivú ochranu elektrických komponentov proti vode, prachu a vlhkosti aj v náročných podmienkach. Plastové rozvodnicové skrine NL-300x500-T sú ideálne pre vonkajšie a priemyselné prostredie vďaka vysokému krytiu IP65.
Špecializované rozvádzače: Pre špecifické potreby
Okrem bežných bytových rozvodníc existujú aj špecializované typy určené pre konkrétne aplikácie:
- Zásuvkové rozvodnice: Tieto rozvodnice sú pripravené na pripojenie a obsahujú už osadené zásuvky rôznych typov a konfigurácií. Používajú sa často ako mobilné alebo pripojovacie body v dielňach, na stavbách alebo v záhradách. Príkladom je profesionálna nástenná rozvodnica s priestorom pre 11 modulov, osadená zásuvkami 32A/5p, 16A/5p a 4x 230V, ktorá je vydrátovaná a pripravená na vloženie ističov. Tiež kompaktná nástenná rozvodnica série E-BOX s krytím IP54 obsahujúca zásuvky 1x 32A/400V (5-pól) a 2x 230V.

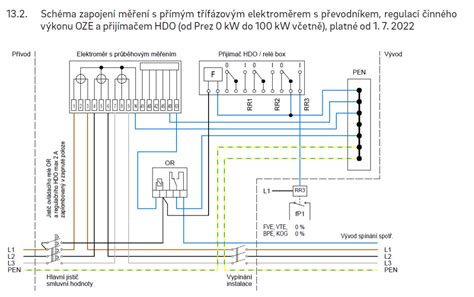

- Elektromerové rozvádzače: Slúžia na umiestnenie elektromera a istiacich prvkov pre meranie spotreby elektrickej energie. Existujú jednotarifné aj dvojtarifné prevedenia, ako napríklad trojfázový jednotarifný elektromerový rozvádzač E1R vhodný pre umiestnenie nad alebo pod omietku, alebo trojfázový dvojtarifný elektromerový rozvádzač E2R pre 1 elektromer. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025) je pripravený pre fotovoltiku (FVE) a dvojtarif, pričom obsahuje povinný vypínací prvok na vývode.
- Rozvádzače pre fotovoltiku (FVE): S rastúcou popularitou solárnych elektrární sa zvyšuje aj dopyt po špecializovaných rozvádzačoch, ktoré sú pripravené na pripojenie fotovoltických systémov. Tieto rozvádzače musia spĺňať špecifické normy a požiadavky na bezpečnosť pri práci s jednosmerným aj striedavým prúdom.
Zapojenie prúdového chrániča
Bezpečnosť a normy: Záruka spoľahlivej prevádzky
Pri výbere rozvádzača je nevyhnutné dbať na dodržiavanie platných noriem a predpisov. Certifikované rozvádzače, ako napríklad tie, ktoré spĺňajú normu 2025 pre ZSD a VSD, zaručujú vysokú úroveň bezpečnosti a spoľahlivosti. Tieto normy definujú požiadavky na konštrukciu, materiály, elektrické vlastnosti a testovanie rozvádzačov, čím prispievajú k ochrane osôb a majetku pred nebezpečenstvom spojeným s elektrickým prúdom.
Pri nákupe je dôležité overiť si, či rozvádzač spĺňa príslušné slovenské a európske normy (napr. STN EN 61439). Overené recenzie od skutočných zákazníkov, ktorých je v kategórii rozvádzačov už desiatky, vám môžu pomôcť pri rozhodovaní a overení kvality a spoľahlivosti konkrétneho produktu a predajcu.
Praktické aspekty výberu a inštalácie
Pri výbere rozvádzača je dobré zvážiť aj nasledujúce body:
- Materiál: Rozvádzače sú často vyrobené z oceľového plechu alebo plastu. Oceľové sú robustnejšie a odolnejšie, zatiaľ čo plastové sú ľahšie a často lacnejšie.
- Dvierka: Dvierka môžu byť plné (biele, sivé) alebo priehľadné (dymové). Plné dvierka poskytujú lepší estetický vzhľad a úplné zakrytie vnútorných komponentov, zatiaľ čo priehľadné umožňujú vizuálnu kontrolu bez otvorenia.
- Montáž: Okrem bežnej montáže na stenu alebo do steny existujú aj špeciálne montáže, napríklad pilierové rozvádzače, ktoré sa umiestňujú na stĺpy alebo piliere.
- Príprava na budúcnosť: Pri výbere kapacity rozvádzača je vhodné myslieť aj na budúce rozšírenie elektroinštalácie, aby ste sa vyhli nutnosti výmeny rozvádzača v krátkom čase.
Výber správneho domového rozvádzača je investíciou do bezpečnosti, spoľahlivosti a funkčnosti vašej elektroinštalácie na mnoho rokov. Vďaka širokej ponuke na trhu a dostupnosti detailných informácií si môžete vybrať riešenie, ktoré presne zodpovedá vašim potrebám a požiadavkám.
