Skrat na aktívnej anténe: Príčiny, diagnostika a riešenia

Problémy s príjmom televízneho signálu, prejavujúce sa "kockovaním" obrazu, zamŕzaním, výpadkami alebo skreslením zvuku, patria medzi časté starosti divákov. Jedným z nepríjemných problémov, s ktorým sa môžete stretnúť, je aj hlásenie o skrate na aktívnej anténe. Toto hlásenie, často sprevádzané chybovými kódmi ako "chxxx" a výpisom čísla karty satelitného prijímača, signalizuje vážnejší problém v anténnom systéme. Pochopenie možných príčin a následné správne riešenie sú kľúčové pre obnovenie plnohodnotného príjmu.

Diagnostika problému: Od prvotných príznakov k identifikácii skratu

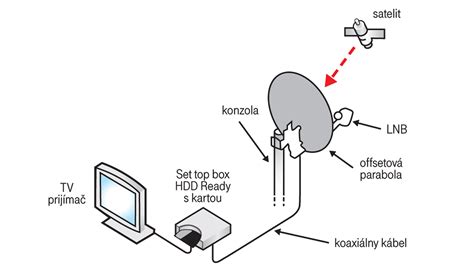

Prvotné príznaky skratu na anténe sa môžu líšiť. V prípade satelitného prijímača, ktorý nebol dlhší čas používaný a po presťahovaní bol pripojený novým koaxiálnym káblom, sa problém prejavil okamžite po zapojení hlásením "zistený skrat na anténe, skontrolujte káble a LNB". Po potvrdení hlásenia nasledovala chyba s kódom a výpisom karty. Tento scenár naznačuje, že problém vznikol buď pri manipulácii s káblami, alebo je poškodené samotné LNB (Low Noise Block converter), alebo je problém v napájaní.

Pri digitálnom terestriálnom vysielaní (DVB-T/-T2) sa skrat na anténe môže prejavovať podobne, najmä ak ide o aktívnu anténu, ktorá má integrovaný zosilňovač. Chyba môže signalizovať problém s napájaním zosilňovača, poškodený zosilňovač, alebo skrat v kábli či pripojení. Dôležité je rozlišovať medzi pasívnou anténou (ktorá nemá žiadne elektronické súčiastky) a aktívnou anténou (ktorá obsahuje zosilňovač). Hlásenie o skrate sa týka primárne aktívnych antén a ich napájacích obvodov.

Technické príčiny skratu na aktívnej anténe

Skrat na aktívnej anténe môže mať viacero technických príčin, ktoré sa často prelínajú a je potrebné ich dôkladne preskúmať.

Poškodenie koaxiálneho kábla

Koaxiálny kábel je základným prvkom prenosu signálu. Jeho poškodenie je jednou z najčastejších príčin skratu. K poškodeniu môže dôjsť z rôznych dôvodov:

• Mechanické poškodenie: Pretrhnutie, prelomenie, nadmerné ohýbanie, stlačenie alebo predráždenie izolácie kábla. K tomu môže dôjsť pri inštalácii, manipulácii s káblami, alebo v dôsledku pôsobenia poveternostných podmienok (vietor, mráz, UV žiarenie).
• Vniknutie vlhkosti: Voda prenikajúca do kábla cez nedostatočne utesnené konektory alebo poškodenú izoláciu môže spôsobiť koróziu vnútorných vodičov a skrat. Vlhkosť je obzvlášť problematická pri vonkajších inštaláciách.
• Starnutie materiálu: Postupom času môže izolácia kábla degradovať, stať sa krehkou a náchylnou na poškodenie.

Problémy s konektormi

Konektory slúžia na pripojenie koaxiálneho kábla k anténe, LNB, prijímaču alebo zosilňovaču. Nesprávne alebo poškodené konektory môžu spôsobiť skrat:

• Nesprávne zapojenie: Ak sa vnútorné vodiče kábla dotýkajú vonkajšieho tienenia, alebo ak sú vodiče príliš dlhé a prekrývajú sa, môže dôjsť k priamemu skratu.
• Uvoľnené konektory: Nedostatočne utiahnuté F-konektory alebo iné typy pripojení môžu spôsobiť stratu kontaktu, ale aj uvoľnenie vodičov, ktoré sa potom môžu dotýkať iných častí.
• Korózia konektorov: Vlhké prostredie môže spôsobiť koróziu kovových častí konektorov, čo zhoršuje kontakt a môže viesť k skratu.
• Poškodenie samotného konektora: Prasknutý plast alebo zdeformovaný kovový diel konektora môže tiež viesť k nefunkčnosti alebo skratu.

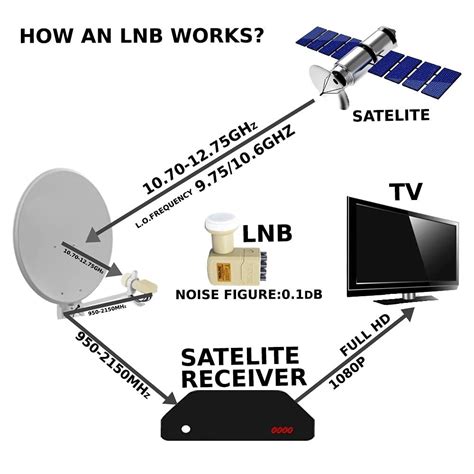

Chyba v LNB (Low Noise Block converter)

LNB je zariadenie umiestnené na parabole, ktoré prijíma signál z družice a zosilňuje ho. Chyba v LNB môže byť príčinou skratu:

• Interné poškodenie LNB: Vplyvom prepätia (napr. po údere blesku), vniknutia vlhkosti alebo mechanického poškodenia sa môže LNB poškodiť vnútorne, čo vedie k skratu.
• Skrat na napájacom obvode LNB: LNB je napájané cez koaxiálny kábel. Ak dôjde k skratu v napájacom obvode LNB, prijímač to môže signalizovať ako skrat na anténe.

Problémy s aktívnou anténou a jej zosilňovačom

Aktívne antény, či už vnútorné alebo vonkajšie, majú integrovaný zosilňovač. Chyby v tomto systéme sú častou príčinou skratu:

• Poškodenie zosilňovača: Zosilňovač sa môže poškodiť vplyvom prepätia, preťaženia, vlhkosti alebo výrobnej chyby. Poškodený zosilňovač môže spôsobiť skrat v napájacom obvode.
• Problémy s napájaním zosilňovača: Napájací zdroj pre zosilňovač (často umiestnený v interiéri pri prijímači alebo samostatne) môže byť poškodený, alebo môže dôjsť k prerušeniu napájania, čo však nie je priamou príčinou skratu, ale môže viesť k nefunkčnosti. Skutočný skrat vzniká, ak je problém v samotnom zosilňovači alebo v jeho pripojení.
• Vysoký zisk a preťaženie: Niektoré aktívne antény majú vysoký zisk (ktorý výrobcovia radi uvádzajú na prospektoch). Ak je signál v danej lokalite už aj tak silný, príliš silný zosilňovač môže viesť k preťaženiu a potenciálne aj k poškodeniu, ktoré sa prejaví ako skrat. Naopak, extrémne nízka vybuditeľnosť (max. hodnota) môže signalizovať problém s celkovým priechodom signálu.

Rušenie mobilnými signálmi (LTE800, 4G/5G)

V posledných rokoch sa čoraz častejšie stretávame s rušením televízneho signálu v dôsledku vysielania mobilných operátorov v pásmach blízkych televíznym kanálom (napr. LTE800). Hoci toto rušenie primárne nevedie k skratu v zmysle elektrického poškodenia, môže sa s ním kombinovať alebo byť nesprávne diagnostikované ako skrat, najmä ak spôsobuje nefunkčnosť prijímača.

• Selektivita prijímača: Prijímače (a teda aj antény s integrovanými prijímacími prvkami) majú rôznu schopnosť oddeľovať užitočný signál od nežiaduceho. Niektoré prijímače sú menej selektívne a zosilňujú aj signály mobilných sietí, čo vedie k rušeniu.
• "Out of band emissions": Základňové stanice LTE800 môžu vyžarovať energiu aj mimo svojho prideleného pásma, priamo na frekvenciách DVB-T/-T2 kanálov. Toto rušenie je obzvlášť problematické, ak sa používa vnútorná anténa, ktorá je bližšie k zdroju rušenia (mobilnému telefónu alebo základňovej stanici).
• Citlivosť na rušenie: Signály LTE800 sú obzvlášť citlivé na rušenie televízneho signálu. Odolnosť prijímača DVB-T môže byť až o 30 % nižšia voči signálom LTE800. Toto správanie nie je univerzálne a závisí od konkrétneho prijímača.

Riešenia a preventívne opatrenia

Po identifikovaní potenciálnych príčin je dôležité pristúpiť k ich riešeniu.

Kontrola a výmena koaxiálneho kábla a konektorov

1. Vizuálna kontrola: Dôkladne prezrite celý koaxiálny kábel od antény až po prijímač. Hľadajte akékoľvek známky poškodenia izolácie, pretrhnutia, oteru alebo stlačenia.
2. Kontrola konektorov: Uistite sa, že všetky F-konektory (alebo iné typy) sú pevne utiahnuté, nepoškodené a správne nasadené. Vnútorný vodič by nemal presahovať za konektor a dotýkať sa tienenia.
3. Výmena kábla: Ak je kábel poškodený alebo máte podozrenie na vnútorné poškodenie (napr. vniknutie vlhkosti), najspoľahlivejším riešením je jeho výmena za nový, kvalitný tienený kábel (napr. typu S31500 alebo CB130 s väčším prierezom pre menší útlm na dlhších vzdialenostiach).
4. Správne ukončenie: Pri výmene kábla alebo oprave konektorov dbajte na správne zalisovanie alebo upevnenie konektorov.

Testovanie a výmena LNB alebo aktívnej antény

1. Testovanie LNB: Ak máte prístup k náhradnému LNB, skúste ho vymeniť. Ak po výmene problém zmizne, pôvodné LNB bolo chybné. Pri satelitných prijímačoch je LNB často napájané priamo z prijímača.
2. Testovanie aktívnej antény: Pri aktívnej anténe je situácia zložitejšia. Ak máte podozrenie na chybu v zosilňovači, často je najjednoduchšie vymeniť celú anténu. Niektoré aktívne antény umožňujú aj výmenu samostatného napájacieho modulu alebo zosilňovača, ak je to technicky možné.
3. Kontrola napájania: Uistite sa, že napájací zdroj pre aktívnu anténu alebo LNB je funkčný a dodáva správne napätie.

Použitie filtrov a tienenia proti rušeniu

1. 4G/5G filtre: Ak je problémom rušenie mobilnými signálmi, je možné použiť externý filter 4G/5G signálu. Filter by mal byť zapojený pred zosilňovačom v smere od antény a čo najbližšie k anténe. Existujú filtre s IEC alebo F konektorom, alebo je možné zakúpiť anténu, ktorá už má zabudovaný 5G filter.
2. Antény s integrovaným filtrom: Niektoré moderné antény sú už vybavené filtrom, ktorý potláča rušivé signály z pásma nad 790 MHz.
3. Vhodné umiestnenie antény: Zmena smerovania (azimutu) prijímacej antény môže pomôcť odfiltrovať rušivé signály. V prípade vnútorných antén je dôležité umiestniť ich čo najbližšie k oknu smerujúcemu k vysielaču.
4. Ochrana pred vlhkosťou: Pri vonkajších inštaláciách je kľúčové zabezpečiť dokonalé utesnenie všetkých spojov a konektorov proti vniknutiu vlhkosti.

Správne umiestnenie antény

• Vonkajšie antény: Mali by byť umiestnené na čo najvyššom a nezastienenom mieste s dobrým výhľadom na vysielač. Vyhnite sa umiestneniu na povale, najmä ak je strešná krytina (napr. asfaltová) hrubá alebo obsahuje kovové prvky, ktoré spôsobujú útlm signálu.
• Vnútorné antény: Umiestnite ich bližšie k oknu smerujúcemu k vysielaču. Vyhnite sa blízkosti kovových predmetov alebo spotrebičov, ktoré môžu spôsobovať rušenie.
• Izolácia: Zabezpečte, aby medzi vonkajšou a vnútornou anténou (ak sú v blízkosti) bola dostatočná prekážka, ktorá zabráni cirkulácii signálu a samorozrušovaniu.

Ostatné dôležité faktory

• Polarizácia antény: Overte, či polarizácia vašej antény zodpovedá polarizácii vysielaného signálu (horizontálna alebo vertikálna). Nesprávna polarizácia môže spôsobiť slabý alebo žiadny signál.
• Nepoužívajte ďalší zosilňovač k aktívnej anténe: Pridanie externého zosilňovača k už aktívnej anténe (ktorá má zosilňovač integrovaný) signál nezlepší, naopak, môže ho znehodnotiť preťažením. Zosilňovač je možné pridať len k pasívnej anténe.
• Správne pripojenie: Uistite sa, že televízor alebo set-top box má podporu DVB-T2 + HEVC a že všetky pripojenia sú správne a pevné.

Riešenie problému so skratom na aktívnej anténe si vyžaduje systematický prístup a trpezlivosť. Začína sa dôkladnou diagnostikou príčin, pokračuje správnou identifikáciou poškodených komponentov a končí sa ich výmenou alebo úpravou konfigurácie systému. V mnohých prípadoch je spoľahlivé riešenie dlhodobou investíciou do kvalitných káblov, konektorov a správneho umiestnenia antény.
