V dnešnom svete zohráva vysoké napätie nezastupiteľnú úlohu v energetike, priemysle aj každodennom živote. Mnohí ľudia však nevedia, čo presne vysoké napätie znamená, kde sa s ním stretávame a aké môže mať účinky na ľudské zdravie a životné prostredie. S rastúcou urbanizáciou a potrebou nových obydlí sa čoraz častejšie stretávame s otázkou umiestnenia stavieb v blízkosti existujúcich vysokonapäťových vedení. Toto si vyžaduje dôkladné pochopenie konceptu ochranných pásiem, ktoré sú nevyhnutné pre bezpečnú a spoľahlivú prevádzku energetických sietí.
Čo je vysoké napätie a kde sa s ním stretávame?

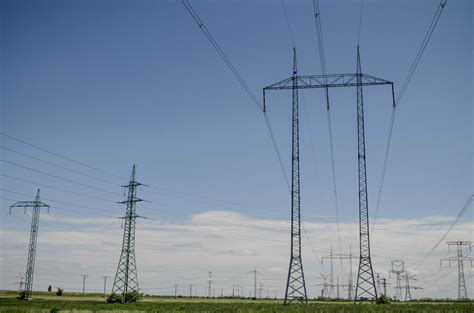

Vysoké napätie je elektrické napätie, ktoré presahuje bežné hodnoty používané v domácnostiach a je typicky definované ako napätie nad 1 000 voltov (1 kV). S vysokým napätím sa stretávame najmä v energetických sieťach, kde je potrebné prenášať elektrinu na veľké vzdialenosti s čo najnižšími stratami. Elektrické vedenia vysokého napätia sú bežne viditeľné v krajine, kde prepájajú mestá a obce s elektrárňami. Na Slovensku sú zastúpené tri typy rozvodov veľmi vysokého napätia (VVN): 400 kV, 220 kV a 110 kV. Linky 400 kV zväčša prenášajú elektrickú energiu z elektrární do lokálnych rozvodní a navzájom tieto rozvodne prepájajú. Linky 110 kV majú najväčšiu hustotu: z rozvodní napájajú okresy, mestá, mestské časti a menšie rozvodne. Linky 220 kV sú využité len sporadicky na niekoľkých lokalitách a slúžia ako doplnkové napájacie trasy popri 400 kV linkách. V lokálnych rozvodniach v blízkosti obcí sa VVN transformuje na nižšie napätia a ďalej sa rozvádza po menších linkách až ku koncovému spotrebiteľovi (22 kV, 230/400 V).
Na to, aby sa dala elektrická energia prenášať na veľké vzdialenosti s najmenšími stratami, je vhodné ju transformovať. Nakoľko transformácia nie je možná v prípade jednosmerného napätia, používa sa v rozvodnej sieti striedavé napätie frekvencie 50 Hz. Zmeny polarity produkujú striedavé elektrické polia v okolí každého zdroja striedavého napätia. Po pripojení a zapnutí ľubovoľného spotrebiča na striedavé napätie začne rozvodmi a spotrebičom tiecť striedavý prúd, ktorý, podobne ako napätie, 100x za sekundu zmení svoj smer. Podľa základných fyzikálnych pravidiel, elektrický prúd vytvára v okolí každého vodiča magnetické pole, ktorého intenzita je priamo úmerná veľkosti pretekajúceho prúdu. Keďže sa jedná o striedavý prúd, vytvárané magnetické pole bude tiež premenlivé. Elektromagnetické pole sa vytvára v okolí vodičov, nie stožiarov, tie slúžia len ako opora a od vodičov bývajú izolované tzv. izolátormi. Vodiče bývajú zložené z niekoľkých vodičov s menším prierezom, navzájom stočených. Najvyššia intenzita polí je v okolí vnútorných vodičov. Veľkosť intenzity je závislá od napätia na vodičoch (elektrické pole) a prúdu, ktorý vodičmi preteká (magnetické pole). Pokiaľ je intenzita elektrického poľa konštantná a daná veľkosťou napätia, intenzita magnetického poľa sa mení v priebehu času. Najvyššia býva vo vrchole dopytu po elektrine, napríklad medzi 7 až 9 hod. rannou, alebo medzi 6 a 10 hod. večernou. Tiež sa intenzity môžu dlhodobo meniť v závislosti na ročnom období; v zime môžu byť intenzity vyššie než v lete, kvôli dlhšej dobe svietenia alebo vykurovania elektrinou.
V mnohých prípadoch je vysoké napätie využívané pre efektívnu prevádzku veľkých strojov alebo pri výrobe špeciálnych materiálov, ako je napríklad plazma. V zábavnom priemysle sa využíva napríklad v laserových show alebo v experimentálnych fyzikálnych inštitúciách.
Ochranné pásmo - nevyhnutná bariéra
Ochranným pásmom je priestor v bezprostrednej blízkosti zariadenia sústavy, ktorý je určený na zabezpečenie spoľahlivej a plynulej prevádzky a na zabezpečenie ochrany života a zdravia osôb a majetku (§ 43 ods. 1 Zákon o energetike v plat.zn.). Týmto sa rozumie taký priestor, v ktorom by nemali byť postavené žiadne stavby, najmä z dôvodu ochrany života a zdravia ľudí. Zákon o energetike upravuje otázku ochranných pásiem vo vzťahu k energetike, pričom zároveň vymedzuje, čo sa energetikou rozumie - plyn, voda, elektrina, preprava pohonných látok, plnenie tlakových nádob skvapalneným plynným uhľovodíkom (ako aj jeho rozvod).
Zákon rozlišuje ochranné pásmo pre elektrické podzemné a elektrické nadzemné vedenie. Pokiaľ sa jedná o elektrické podzemné pásmo, ochranné pásmo je stanovené 1 meter pre napätie do 110 kV. Ak ide o napätie nad 110 kV, vzdialenosť je 3 metre.

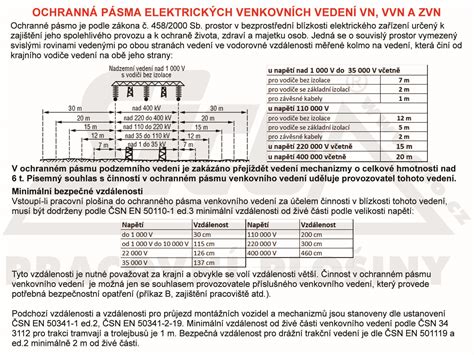

Nadzemné elektrické vedenie - ochranné pásmo sa vymedzuje Zákonom o energetike v § 43 ods. 2. Jeho šírka závisí od napätia:
- od 1 kV do 35 kV vrátane: 10 m pre vodiče bez izolácie (v súvislých lesných priesekoch 7 m); 4 m pre vodiče so základnou izoláciou (v súvislých lesných priesekoch 2 m); 1 m pre zavesené káblové vedenie.
- od 35 kV do 110 kV vrátane: 15 m.
- od 110 kV do 220 kV vrátane: 20 m.
- od 220 kV do 400 kV vrátane: 25 m.
- nad 400 kV: 35 m.
V ochrannom pásme vonkajšieho nadzemného elektrického vedenia a pod elektrickým vedením je zakázané:
- zriaďovať stavby, konštrukcie a skládky.
- vysádzať a pestovať trvalé porasty s výškou presahujúcou 3 m.
- uskladňovať ľahko horľavé alebo výbušné látky.
- vykonávať činnosti ohrozujúce bezpečnosť osôb a majetku.
- vykonávať činnosti ohrozujúce elektrické vedenie a bezpečnosť a spoľahlivosť prevádzky sústavy.
Povinnosti a obmedzenia pri stavbe v blízkosti vedení
Ak by sa stavebník rozhodol v blízkosti takéhoto zariadenia stavbu uskutočniť, pričom dodrží ochranné pásmo, tým, že by sa využívaním strojov a zariadení na stavbe mohol priblížiť k elektrickým zariadeniam, je potrebné vopred takúto stavebnú činnosť oznámiť prevádzkovateľovi prenosovej sústavy (resp. distribučnej sústavy). Túto povinnosť má stavebník aj voči vlastníkovi priameho vedenia. Vždy je však potrebné oboznámiť tieto subjekty so situáciou ešte pred stavbou samotnou, nakoľko môžu stavebníkovi stanoviť príslušné podmienky ohľadom sústavy, ktoré je následne stavebník povinný dodržiavať.
Zákon upravuje aj výnimku z tohto pravidla, kedy sa však na stavbu v ochrannom pásme vyžaduje súhlas prevádzkovateľa sústavy, ktorý musí byť daný vopred. Je preto potrebné sa na prevádzkovateľa obrátiť so žiadosťou, ktorá by okrem identifikácie stavebníka a prevádzkovateľa mala obsahovať identifikáciu parcely (podľa listu vlastníctva, a to tak, aby nedošlo k jej zámene s inou parcelou) a samotnú žiadosť o poskytnutie súhlasu uskutočniť stavbu v ochrannom pásme. Prílohou k žiadosti by mal byť aj projekt stavby a jej zamýšľané osadenie na pozemku.
Vlastník nehnuteľnosti je povinný umožniť prevádzkovateľovi vonkajšieho nadzemného elektrického vedenia prístup a príjazd k vedeniu a na ten účel umožniť prevádzkovateľovi vonkajšieho nadzemného elektrického vedenia udržiavať priestor pod vedením a voľný pruh pozemkov (bezlesie) so šírkou 4 m po oboch stranách vonkajšieho nadzemného elektrického vedenia. Táto vzdialenosť sa vymedzuje od dotyku kolmice spustenej od krajného vodiča nadzemného elektrického vedenia na vodorovnú rovinu ukotvenia podperného bodu.
Ak je na vašom pozemku stĺp vysokého napätia, určitá časť pozemku sa nachádza v ochrannom pásme nadzemného elektrického vedenia. Podľa § 36 ods. 4 spomínaného zákona v ochrannom pásme vonkajšieho nadzemného elektrického vedenia a pod elektrickým vedením je zakázané:
- zriaďovať stavby, konštrukcie a skládky.
- vysádzať a pestovať trvalé porasty s výškou presahujúcou 3 m.
- vysádzať a pestovať trvalé porasty s výškou presahujúcou 3 m vo vzdialenosti do 2 m od krajného vodiča vzdušného vedenia s jednoduchou izoláciou.
- uskladňovať ľahko horľavé alebo výbušné látky.
- vykonávať činnosti ohrozujúce bezpečnosť osôb a majetku.
- vykonávať činnosti ohrozujúce elektrické vedenie a bezpečnosť a spoľahlivosť prevádzky sústavy.
Pre vlastníka pozemku z ustanovenia § 36 ods. 6 vyplýva povinnosť umožniť prevádzkovateľovi vonkajšieho nadzemného elektrického vedenia prístup a príjazd k vedeniu a na ten účel umožniť prevádzkovateľovi vonkajšieho nadzemného elektrického vedenia udržiavať voľný pruh pozemkov (bezlesie) v šírke 4 m po oboch stranách vonkajšieho nadzemného elektrického vedenia. Táto vzdialenosť sa vymedzuje od dotyku kolmice spustenej z vonkajšej strany nadzemného elektrického vedenia na vodorovnú rovinu ukotvenia podperného bodu.
Vplyv vysokého napätia na zdravie a životné prostredie
Nesprávna manipulácia s vysokým napätím môže viesť k vážnym úrazom či dokonca smrti. Niektoré úrazy spôsobené elektrickým prúdom nemusia byť navonok viditeľné, no môžu viesť k závažným vnútorným popáleninám alebo poškodzovať srdcový rytmus. Elektrické oblúky vznikajúce pri vysokom napätí dokážu preskočiť aj niekoľko centimetrov vzduchu a sú schopné zapáliť odev či pokožku. Okrem priameho zdravotného ohrozenia predstavuje vysoké napätie aj nebezpečenstvo požiaru v prípade poruchy izolácie či nesprávnej manipulácie.
Opakované alebo dlhodobé vystavenie vysokému napätiu, respektíve elektromagnetickým poliam generovaným vysokonapäťovými vedeniami, môže mať menej zjavné, ale stále významné účinky na zdravie človeka. Dlhodobé vystavenie elektromagnetickým poliam je spájané s mierne zvýšeným rizikom niektorých typov rakoviny, najmä leukémie u detí. Okrem možného zvýšeného rizika rakoviny sa skúma aj vplyv na nervovú sústavu, spánok či plodnosť. Niektoré štúdie uvádzajú zvýšený výskyt bolesti hlavy, nespavosti alebo únavy u osôb žijúcich v blízkosti vedení. V Rusku boli zavedené normy SanPiN, ktoré udávajú bezpečnú vzdialenosť od elektrického vedenia do obytných budov, pričom sa zohľadňuje napätie v sieti. Elektromagnetické polia indukujú v ľudskom tele rozdiel potenciálov aj prúdy. Uskutočnil sa výskum v oblasti účinku elektromagnetického žiarenia na telo tehotných žien, ktorý naznačil nárast počtu predčasných pôrodov, potratov a príliš nízkej váhy novorodencov. Vplyv elektrického vedenia na človeka je tiež charakterizovaný hustotou toku magnetickej indukcie, meranej v Teslách. Pre ľudí je normálna hladina 0,2 - 0,3 μT (microTesla), avšak ide o zahraničné štúdie, ktoré v Rusku nie sú akceptované. Hlavným regulačným dokumentom pri určovaní bezpečnostnej zóny elektrického vedenia je GOST 12.1.051-90, ktorý podrobne popisuje bezpečnú vzdialenosť. Pre vyššiu bezpečnosť a ochranu zdravia by ste sa v týchto priestoroch nemali dlho zdržiavať.
Co vy na to??? Hlavní uzemnění učebna PC
Intenzita magnetického poľa klesá pod 200 nT vo vzdialenosti 120 metrov od 400 kV a 220 kV rozvodu, 100 metrov od 110 kV rozvodu, 50 metrov od 22 kV rozvodu a 15 m od 230/400 V rozvodu. Meranie intenzít je jediným spoľahlivým spôsobom pre získanie predstavy o úrovniach elektromagnetických polí z vysokonapäťových rozvodov.
Živé vodiče, vedúce priamo ponad dom alebo v blízkosti nehnuteľností, môžu byť spojené so zvýšeným rizikom závažných chorôb. Niekedy sú vodiče v obci vedené priamo pred domami, obzvlášť ak domy nemajú predzáhradky.
Vysoké napätie a jeho infraštruktúra majú významný vplyv nielen na človeka, ale aj na okolité životné prostredie. Jedným z najviditeľnejších problémov je úhyn vtáctva, ktoré naráža do elektrických vodičov alebo utrpí smrteľný zásah elektrickým prúdom. Fragmentácia krajiny spôsobená elektrickými vedeniami narúša prirodzenú migráciu zvierat. Údržba trás elektrického vedenia často zahŕňa kácanie stromov a používanie chemikálií, ktoré môžu negatívne ovplyvniť pôdu, vodu a biodiverzitu v okolí. Elektromagnetické polia môžu ovplyvňovať niektoré živočíchy, najmä tie, ktoré sú citlivé na elektrické alebo magnetické vlny (napr. ryby, niektoré druhy hmyzu).
Tradičné stratégie údržby ochranného pásma pod elektrickým vedením, ako časté kosenie, výrub náletových drevín a orezy konárov, síce musia zabezpečiť bezlesie a obmedziť výšku vegetácie na 3 m, no prinášajú voľne žijúcim živočíchom len malý alebo žiadny úžitok. Zároveň podporujú rast invazívnych druhov rastlín a zvyšujú potrebu jeho častej údržby, ktorá je finančne a pracovne náročná. Pri vhodnom manažmente ochranného pásma je na tomto území vysoký potenciál, aby sa stalo užitočnou oblasťou pre život v prírode. Prieskumy a štúdie ukazujú, že pri ústupe od tradičného spravovania tohto územia sa na týchto miestach zvyšuje druhová bohatosť rastlín, vtákov a opeľovačov. Príkladom, ako podporiť život v okolí elektrických vedení, je projekt „Voda pre život“, ktorý v roku 2023 podporil Nadačný fond Slovenská elektrizačná prenosová sústava v Nadácii Pontis a jeho realizácia sa konala v spolupráci s občianskym združením Ochrana dravcov na Slovensku. Zvýšila sa biodiverzita a potravinové možnosti a vodné prvky vytvorili biotop pre obojživelníky.
Pri práci s vysokým napätím je nevyhnutné dodržiavať dôkladné bezpečnostné postupy a používať špeciálnu ochranu. Medzi základné opatrenia patria izolované nástroje, ochranné odevy, prilby a špeciálne rukavice. Dôležité je aj pravidelné školenie pracovníkov o aktuálnych bezpečnostných štandardoch, správnej manipulácii s elektrinou a postupoch pri nehode. Pri práci vo výškach alebo v blízkosti vedení je nutné používať špeciálne istenia a dodržiavať bezpečnostné vzdialenosti od vodičov.
Vizuálne posunutie vyššie uvedených vzdialeností od prenosového vedenia (v závislosti od sieťového napätia) je potrebné okamžite nakresliť podmienené vertikálne priemety na zemi - bude to hranica bezpečnostnej zóny. Nezamieňajte pojem bezpečnostná zóna a oblasť s vysokou pravdepodobnosťou úrazu elektrickým prúdom.
Podľa § 43 ods. 14 Zákona o energetike, zriaďovať stavby v ochrannom pásme elektroenergetického zariadenia možno iba po predchádzajúcom súhlase prevádzkovateľa sústavy. V takom prípade je nevyhnutné obrátiť sa na prevádzkovateľa s riadnou žiadosťou a projektovou dokumentáciou.
Vysoké napätie je neoddeliteľnou súčasťou moderného života, no prináša aj riziká pre ľudské zdravie a životné prostredie. Dôležité je vzdelávanie, prevencia a otvorený dialóg medzi odborníkmi a verejnosťou, ako aj dôsledné dodržiavanie platnej legislatívy a bezpečnostných predpisov.
